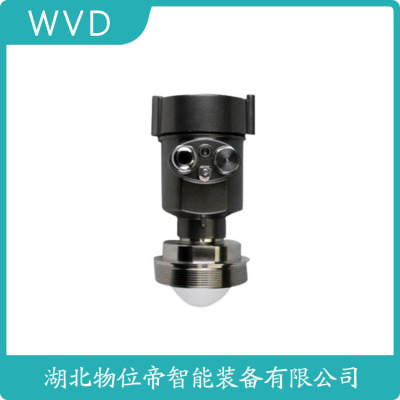

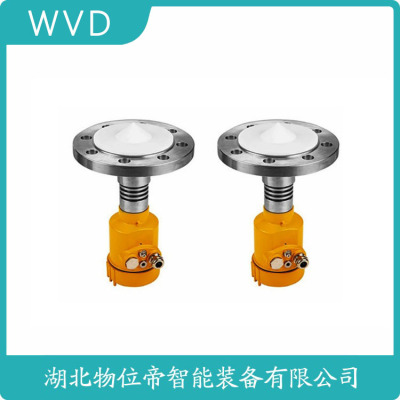

CPR-6400-45AICXAFKMHBM雷达波液位计厂商
导波雷达液位计单缆或单杆产品概述
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。
导波雷达液位计单缆或单杆适用范围及特点:
导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
导波雷达物位计主要技术参数:
正常工作条件:
环境温度:-20～50℃；
相对湿度:5%～100%（包括直接湿）；
环境压力:86kPa～108 kPa；
测量范围: 0～6米，缆式大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: 0.1～6Mpa；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度: ‹0.1% ；
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
三、导波雷达物位计型号及说明:
一.产品优势:ZKHH-LD-YWJ-DB 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，部分脉冲被反射回来形成回波，并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲，上层的介质通常为气体，其介电常数接近εr1.0，下层被测介质的介电常数较高。
应 用:液体
测量范围:10米
过程连接:螺纹、法兰
过程温度:-20-220℃
过程压力:-1.0-40bar
精 度:技术创新与发展趋势
79-81GHz频段提升角分辨率至0.5°，MIMO技术实现三维成像（精度±1mm）。太赫兹雷达（300GHz）适用于纳米粉体测量。AI算法自动优化参数，调试时间缩短90%。数字孪生技术虚拟校准，寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
温馨提示:将产品铭牌右下角的8位数字编号，输入到官网右上角查询框内，可查询到VEGA产品真伪(型号及出厂日期)。雷达液位计基本选型参数:测量范围、是否防爆、过程连接尺寸和材质、是否带显示模块。
德国VEGA Grieshaber KG公司由Bruno Grieshaber先生，创立于1959年，世界领先的液位测量和压力仪表供应商，过程工业测量技术世界领先，拥有雷达液位测量的顶尖技术，产品包括物位测量仪表、压力测量仪表和限位检测仪表，倚靠着德国高质量的精益制造，在石化、化工、冶金、能源、水处理等行业收获了佳的口碑。VEGA（威格）产品采用不同的测量原理，如超声波、导波雷达、电容、雷达、静压和振动叉型，用来测量不同的介质:液体、料位、物位、流量、固体、粉末、压力和气体等，适用于水处理行业，各工业行业的酸、碱和助剂的储罐，或者穿透塑料容器壁测量物位。
VEGA研发了易于安装和操作的测量技术，通过VEGA产品的控制和监视，让复杂的生产过程变得直观，模块化设计让产品维修、更换更为简便。VEGA产品广泛用于化学和制厂、食品工业、饮用水供应系统、污水处理厂、垃圾填埋场、采矿、发电、石油平台、船舶和飞机等，典型应用是水处理、泵站、雨水溢流池和监控水位。
1997年VEGA个推出了双线雷达传感器，即使在端粉尘产热和灌装噪音等困难的工艺条件下，也能的液位测量，这款产品使之成为雷达传感器领域市场领导者。VEGA在80多个国家有子公司和分销网络，仅在欧洲就分布在34个国家，北美和南美有10个国家，非洲、亚洲和澳大利亚有36个国家。
1989年，德国VEGA公司与天津市自动化仪表厂合资建立了“天津天威有限公司（Tianjin-VEGA Co. Ltd）”，并在上海、广州、成都设有分公司，现更名为“威格（中国）仪表有限公司”。
VEGA系列产品:
-VEGASON 61,62,63:超声波传感器用于持续性物位测量
-VEGAPULS 61,62,63,64,65,69:雷达传感器用于液体的持续性液位测量
-VEGAPULS WLS61:壳体能防淹没，雷达传感器用于水和废水的持续性液位测量
-VEGAPULS C11,C21,C22,C23用于连续测量物位的雷达传感器，适用于在保护方式要求高的简单应用中非接触测量物位
-VEGAPULS 11,21,31非接触式简易物位测量的理想的传感器，用于连续测量液位的雷达传感器
-VEGAFLEX 81,82,83,86:导波雷达 TDR-传感器用于持续性粒料物位测量
-VEGAVIB 61:振动物位计用于粒料测量
-VEGAVIB 62:带负荷线缆的振动物位计用于粒状粒料
-VEGAVIB 63:带加长管的振动物位计用于粒状粒料
-VEGACAP 62,63,64,65,66:电容式棒式电用于物位限测量
-VEGACAP 67:电容式高温型电，用于限位检测
-VEGACAP 69:电容式双棒电，用于限位检测
-VEGABAR 14:过程压力变送器，带陶瓷测量元件
-VEGABAR 17:过程压力变送器，带金属测量元件
-VEGABAR 81:带压力传导系统的压力变送器
-VEGABAR 82:压力变送器，带陶瓷测量元件规模尺寸的料仓
-VEGABAR 83:压力变送器，带金属测量元件
-VEGABAR 86:悬挂测压变换器 带CERTEC®测量单元
-VEGABAR 87:投入式压力变送器，带金属测量元件
-VEGASWING 51,61:振动液位计
-VEGASWING 63:振动液位计带加长管
-VEGASWING 66:振动式限位开关，用于测量限温度/压力下的液体介质
-VEGAWELL 52:带有陶瓷测量元件的悬挂式压力变送器
-VEGABOX 02:用于悬挂测压变换器的电气连接和通风
-VEGABOX 03:带通风过滤器的压力补偿壳体
-VEGATOR 111,112,121,122,141,142:单通道信号处理仪表，用于限位检测
-VEGATRENN 141,142,149,151,152:隔离和保护仪表，将本安型和非本安型电流回路分离
-VEGADIF 85:带金属测量膜片的差压变送器
-FIBERTRAC 32:用于连续测量物位和分离层的辐射传感器
-PLICSMOBILE T81:移动通信单元
-PLICSMOBILE B81:电池壳体
-PLICSMOBILE S81:太阳能电池组件
-CSB:带双面加装压力调节器
-CSS:带单面加装压力调节器
-PLICSCOM:显示和调整模块
-VEGADIS 81,82,176外部显示调整器
CPR-6400-45AICXAFKMHBM雷达波液位计厂商
1、概述
导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。
2、主要技术参数
测量范围:0.6~30.5m，0.6~61m
准确度:±5mm
分辨率:±1.6mm
显示单位:在现场可选择毫米、厘米、米或%等工程单位。
工作电源:13.5~36VDC，两线制
介质介电常数:单杆:小1.3
双杆:小1.7
介质大粘度:1500cp
材质:壳体:铸铝
传感器:316L
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:三夹子1.5“
认:FM，CSA，CENELEC
隔爆型ExdIICT6
本安型ExiaIICT6Ga
外壳防护:IP67
主要规格产品5301 型用于测量液位或界面（界面测量适合于*浸入导波杆）。
5302 型用于测量液位和界面。
5303 型用于测量固体物位。测量原理 时域反射原理 (TDR)测量范围 长达 164 ft. (50 m)介电常数使用安装在旁通管的同轴导波杆或单缆导波杆测量时小为 1.2，其他导波杆为 1.4。请参阅 《产品数据表》了解完整的数据规格。导波杆材质不锈钢、 合金400 、 合金C276 (UNS N10276) 或 PTFE 涂层的不锈钢参考精度±3 mm (± 0.1 in. ) 或 ± 0.03% 测量距离，以者为准重复性±1 mm (± 0.04 in.)输出模拟量4-20mA叠加HART® 信号
