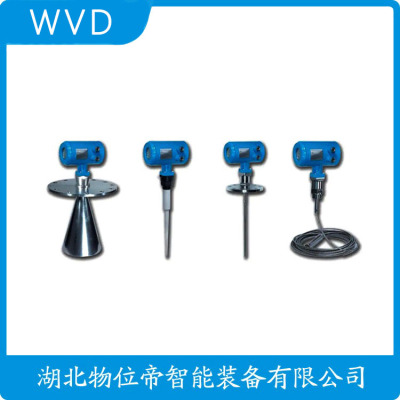

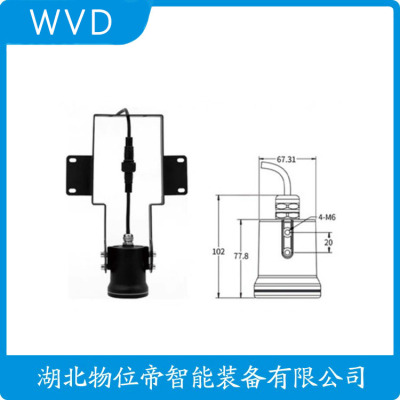

TYKE-DBL-140G雷达液位计批发
安装规范与测量精度保障
传感器安装应避开进料口，最小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。最新电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验证参考距离误差应＜0.05%FS。
液位计系列>>ZWRD702导波雷达液（物）位计:
一、仪表概述:
导波雷达液位计主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用具有低维护，高性能、高精度、高性，使用寿命长等优点。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。
二、测量原理:
导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和测量。即使工况情况比较复杂，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。
1、输入:
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为:L=E-D；
2、输出:
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出；
3、测量范围:
F-测量范围；E-空罐距离；B-顶部盲区；H-探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳zui底部附近无法测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离；
4、注意:只有物料处于顶部盲区和底部盲区之间时，才能罐内物 位的测量。
三、数据处理:
雷达通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出。
四、适用场合:
适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
五、性能特点:
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，zui高测量温度可达800℃，zui大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:*的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
六、技术:
1、工作频率:100MHz-1.8GHz；
2、测量范围:缆式:0-35m杆式、同轴式:0-6m；
3、重复性:±3mm ；
4、分辨率:1mm；
5、采样:回波采样54次/s；
6、 响应速度:>0.2S（根据具体使用情况而定）；
7、精度:<0.1%；
8、输出电流信号:4-20mA ；
9、通讯接口:HART通讯协议；
10、过程连接:G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；
11、过程压力:-1～60bar ；
12、电源:24VDC（±10%）纹波电压:1Vpp；
13、耗电量:max22.5mA；
14、环境条件:温度:-40℃～ 250℃；
15、外壳防护等级:IP68；
16、防爆等级:EXiaIICT6 ；
17、两线制接线:仪表供电和信号输出共用一根两芯电缆；
18、电缆入口:M20×1.5（电缆直径5～9mm）。
七、安装指导说明:
下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。
安装位置:
1、距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）；
2、不要安装在金属罐中间；
3、不要装在下料口处；
4、选择探头长度时，注意探头底部距罐底约大于30mm；
5、注意介质温度。
罐内障碍物:
1、安装时注意探头距离障碍至少200mm。
干扰的祛除:
1、干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果；
2、旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。
液体标准安装:
对于粘度≤500cst且不易产生粘附的介质，管式探头是理想方案，其特点如下:
性；
1、可用于介电常数大于等于1.4的介质，测量与介质的导电性无关；
2、罐内障碍物及短管尺寸不影响测量；
3、比杆式探头能承受的横向压力高；
4、对于高粘度的介质，建议使用杆式探头。
卧罐及立罐上的安装:
1、管式探头及杆式探头zui长可到6米对于测量距离超过6米的罐，可选用8mm缆式探头；
2、安装及固定方式同固体粉仓测量；
3、对距罐壁的距离无限制，只要避免探头接触罐壁；
4、如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头。
腐蚀性介质测量:
1、如果测量腐蚀性介质，可选用杆式探头套一个塑料套管进行测量。
八、测量条件注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C 的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
5、zui小测量范围与天线有关。
6、随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
九、日常检查维护:
1、日常检查维护主要是查看电源电压和输出电流是否正常。通电后，大约需要30~60min仪表才能正常工作。如果投运后仪表没有输出，则应检查电源是否真正接上，并检查保险丝是否烧坏。
2、使用时是和设备连成一体的，整个系统雷达液位计是密封的，所以平时还应检查各部件连接处的密封情况是否良好。
3、雷达头内部的使用温度为65℃。一般使用情况下不会超过这个温度，但若被测介质的温度很高，则雷达头内部的温度有可能超过65℃。这时，可以用少量的风，经此φ6X1紫铜管自雨水帽吹入雷达头，以将内部的温度降下来，不要用水或其他液体进行机械冷却。
4、易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，要按期检查和清理。
注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
十安装要求:
1、对于直径较小的圆形罐，安装点距离罐壁的zui小距离不能小于35cm，通常液位计与罐壁的距离设置为罐直径的1/6-1/4为佳。
2、雷达液位计不能安装于液体流入口的正上方。
3、雷达液位计不能安装于圆形罐的正中间，避免干扰信号。
4、安装时，法兰上的标记应指向罐壁，且法兰对水平面的误差应小于正负0.5度。
5、安装喇叭口天线时，天线下端要低于罐顶20mm以下，喇叭口天线与液面垂直，避免出现回波。喇叭状的天线要延伸到连接管下面。
6、波导管的安装位置应远离出料口，其中轴线应与液面垂直。
十一、数据对照表:
十二、选型一览表:
十三、选型需要知道的数据:
1、测量范围是几米，要求盲区是多少。
2、被测量的介质类型(液体还是固体，具体的名称如:清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫、矿石、煤炭、水泥、黄豆、小麦、玉米、面粉等)。如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体:是否有粉尘，介质是颗粒状还是粉末状。
3、介质的zui低zui高温度，zui小zui大压力。
4、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
5、是否需要防腐、防爆，要分体式还是一体式。
6、工作环境:敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否通大气压等。
7、工作电源:是直流24VDC还是交流220VAC。
8、输出信号:4～20mA电流，还是485通信输出，需要继电器输出吗？
TYKE-DBL-140G雷达液位计批发
安装规范与测量精度保障
传感器安装应避开进料口，小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验参考距离误差应＜0.05%FS。
液体测量的应用方案
对于易结晶介质，传感器配备PTFE天线罩结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
Magnetrol麦格纳邱液位设备 700系列高性能导波雷达液位计 704、705、706
常用型号:
705-510a-110/7mr-a110-120 :
705-510A-110/7MA-A110-181:
705-51AA-110/7MS-A578-120 :
705-510A-110/7MS-A578-120:
705-510A-110/7MA-A110-110
正常货期:货期 8-10周，急需货期现货可以联系店主安排调货
Eclipse增强型705是采用具有性的导波雷达（GWR）技术，两线制， 24VDC回路供电的液位变送器。这个单一的变送器可以用于类型的探杆，并提供更强的性，正如SFF=91％的失效系数所表现的，允许它在SIL 3回路中使用。
Eclipse 705系列高性能导波雷达液位计
ECLIPSE导波雷达液位计的设计提供了远远超过许多传统技术的测量性能。该产品在工业上首次采用了的***外壳设计，它是把接线室和电子线路室分别安装在同一个平面上，***优化的倾斜角度更方便接线、组态和观察显示。
ECLIPSE 705变送器支持FDT/DTM标准与PACTware?PC端软件可以允许额外的配置和灵活的故障排除。
技术
导波雷达
Eclipse 705系列高性能导波雷达液位计
低功耗脉冲雷达 结合了时域反射原理 、等效采样（ETS）与现代化低功率电路等技术。这些原理与科技的集成创造了高速导波雷达 液位计。电磁脉冲通过导波管传播，它聚焦于能量，并产生比非接触式雷达更有效的系统。
可测量低介电常数介质（εr ≥ 1.4）
容积输出
连接/拆卸探杆轴套
可在蒸汽工况中使用及忽视泡沫
IS, XP与非易燃认
忽视挂料
原理
ECLIPSE导波雷达变送器是基于TDR技术。（时域反射原理）TDR利用导波（探杆）传播电磁脉冲信号。当脉冲到达介电常数高于其行进的空气（εr= 1）的液体表面时，一部分脉冲被反射。通过超高速计时电路来***测量信号传输的时间，从而实现对液位（固体料位）的***测量 更多导波雷达产品
Magnetrol主要产品:
1、MAGNETROL液位计
2、MAGNETROL变送器
3、MAGNETROL液位开关
4、MAGNETROL浮筒液位变送器
5、MAGNETROL磁浮子液位计
6、MAGNETROL热式气体质量流量计
7、MAGNETROL浮球液位开关
8、MAGNETROL超声波液位计
9、MAGNETROL液位变送器
Magnetrol型号产品名称型号
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050 磁致伸缩位移传感器MG8100-1C7P1D5MDXNF91 G1/1000 H4050
MAGNETROL（MAGNETROL）磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800 磁致伸缩位移传感器MG8100-1C7E1B5MDXNF91 E1/800 H1800
09-5129-001 | Magnetrol Sensor Amp Bd 传感器09-5129-001
09-5129/09-5126 | Magnetrol 2-bd Assembly09-5129/09-5126
Magnetrol XC35-1S40-CDHXC35-1S40-CDH
Magnetrol F10-1D22HM7F10-1D22HM7
Magnetrol F-XB73-4S30-BDQF-XB73-4S30-BDQ
Magnetrol F-C35-PS40-CDAF-C35-PS40-CDA
Magnetrol B35-PB30-FNAB35-PB30-FNA
870-102-00 | Magnetrol Pcb870-102-00
09-5131-001 | Magnetrol Pcb09-5131-001
810-0205-D01 | Magnetrol Level Switch Probe810-0205-D01
09-5125-001 | Magnetrol Control Board09-5125-001
345-3442-100 | Magnetrol Ultrasonic Xmotor345-3442-100
030-2409/2407 | Magnetrol 2-bd Assembly030-2409/2407
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
Magnetrol XF10-AD24-BDBXF10-AD24-BDB
MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7P1D5MDXNF91 G1/1000 H4050
2MAGNETROL ALL 磁致伸缩位移传感器MAGNETROL ALLMG8100-1C7E1B5MDXNF91 E1/800 H1800
Magnetrol浮子X4M1-AD1A-REAA-1111FY1212B080
Orion lnstuments浮球开关F9K-2400-070
Magnetrol浮球开关910-WMH2-010
Magnetrol液位计705-510A-110
Magnetrol传感器705-510A-100-WH
Magnetrol浮球式位面开MODEL:910-WMH2-010 SERIAL:43040-O1
Magnetrol液位开关B75-1B20-FAD
Magnetrol导波雷达液位计7MS-A118-125-WH
Magnetrol导波雷达液位计7MR-A110-116/704-511A-1400-1M
Magnetrol导波雷达液位计传感器705-510A-110-WH
Magnetrol导波雷达液位计7MS-A118-1260-1M/705-510A-210
Magnetrol液位计705-510A-110/7MS-A118-350TK
Magnetrol导波雷达变送器705-510A-A10/7MD-A11N-130
Magnetrol开关组件089-7401-110
Magnetrol流量变送器TA2-A1BO-131
Magnetrol流量变送器TMR-A23A-018
Magnetrol流量变送器TA2-A1BO-131/TMR-A23A-018
Magnetrol流量变送器TA2-01B1-130
Magnetrol液位变送器E3B-KG3A-H1C
Magnetrol液位变送器E3A-PG3C-H11
Magnetrol液位变送器E3F-KQ4C-H1F
Magnetrol液位变送器705-510A-110
Magnetrol液位装置089-8301-002
Magnetrol雷达液位计R82-510A-011
Magnetrol雷达液位计RAA-A440-100
Magnetrol磁翻板液位计2M1-AC1A-ACAA-1111-1N1BA2B-320
Magnetrol液位开关T31-002N-BOB
MAGNETROL水流开关F50-1A2C-CKP
Magnetrol液位开关T35-O02N-BOB
Magnetrol液位开关962-50AO-010
Magnetrol液位开关B4O-5C20-FAM
Magnetrol液位开关B40-5C20-R1M
Magnetrol液位开关B40-1B6O-R1M
Magnetrol液位开关335-AA1A-G5P
Magnetrol液位开关 355-510A-10B
Magnetrol液位开关C29-1B20-CLA
Magnetrol液位开关T20-1B2A-BKP
Magnetrol液位开关T31-002N-BOB
Magnetrol液位开关T31-004A-A4P
Magnetrol液位开关T35-002N-B01
Magnetrol液位开关TD2-8D00-0G1
美国MAGNETRO变送器706
美国MAGNETROL开关
美国MAGNETROL开关A10系列
美国MAGNETROL流量计
美国MAGNETROL流量开关F10
美国MAGNETROL指示器
Magnetrol流量开关TD2-8D01-OCO/TMC-A240-015
Magnetrol雷达液位计705-510A-110/7MA-A11
0-180
Magnetrol开关组件CDD（89-7401-124）Magnetrol,585593-03-001
Magnetrol液位计XT35-O02N BOB #1
Magnetrol浮球液位开关B73-1B30-BAR SN:596842-06-001
Magnetrol液位开关961-50AO-010/9A1-A11A-008
Magnetrol电路板Z31-2844-001
Magnetrol液位开关B73-2B30 585847-02-002
Magnetrol水洗流量开关XTD1-2D0O-OCO/TMD-A110-008 sn.6190
Magnetrol.C29-1N40-BCC NO608867-01-001
Magnetrol液位开关089-7401-200/DPDT
Magnetrol开关组件FDD（89-7401-097）Magnetrol,585593-02-005
Magnetrol开关组件BDR（89-7401-097）Magnetrol,585593-08-008
Magnetrol开关组件FDM（89-7401-098）Magnetrol,585593-06-001
Magnetrol液位开关B72-1B2O-FAR NO:588897-16-001
Magnetrol液位计705-510A-110/7MA-A110-080
Magnetrol雷达液位计704-511A-140/7MR-A118-116
Magnetrol导波雷达液位变送器704-511A-140/7MR-A118-106
Magnetrol水位变送器NO.705-510-110
Magnetrol导波雷达液位计（含不锈钢测量筒）705-510A-110&7MF
Magnetrol.K35-2B30-BNB NO 598354-01-002
Magnetrol流量开关F50-1B2F-FNT
Magnetrol液位开关NO B40-5C20-R1M 2085PSI SN.618908-14-O（
Magnetrol雷达液位计705-510A-110 7MS-A118-125 XS31-4C2B-（
MAGNETROL液位开关
MAGNETROL开关TD2-8DOO-OG2/TMC-A110-005
TYKE-DBL-140G雷达液位计批发
雷达物位计，也被称作雷达料位计、雷达液位计等，主要具有无线电检测和测距的功能。因此，雷达物位计一般用于测量目标点到雷达物位计之间的距离的。
由于雷达物位计是通过发射物理特性类似于光速的电磁微波，所以它的发射频率很高，波长很短，因此通过持续不断的发射高频率的电磁波除了可以探测到雷达物位计与待测物料之间的距离之外，还可以通过其发射、接收电磁波信号之间的时间变化差值计算出待测物料的移动情况，包括移动速度、转动角度等。
相对于传统的红外线测距等方法，雷达物位计其实在价格上并不占优势。但是由于雷达物位计的电磁微波能在温度、压力变化较大，有惰性气体或易挥发性气体、强粉尘等工况环境下不受干扰，因此它广泛的应用于煤炭、造纸、钢铁、水泥、食品、电力、石化等行业领域。
综上所述，雷达物位计一般用于测量雷达物位计与待测物料之间的距离，形状，方位，高度以及待测物料相对雷达物位计的位移情况等位置移动等信息。赢润研发生产的高频智能雷达物位计分为接触式雷达物位计和非接触式雷达物位计两大类，采用的新型的微处理器，能发射26 GHz的高频超声波信号，适用于反应釜、耐温、耐压、轻微腐蚀性液体等高温、高压复杂工况下物料信息的探测。
