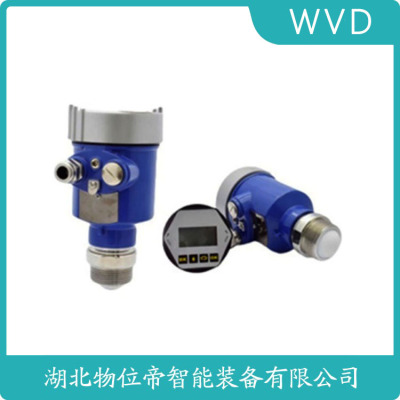

雷达物位计在液体测量中的优势
相比超声波仪表，雷达波不受蒸汽、真空或压力（可达10MPa）影响。某炼油厂重油储罐应用案例显示，26GHz雷达在介电常数ε=2.1的介质中仍保持±5mm精度。两线制雷达功耗＜4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法可识别液面波动，通过多点平均将动态误差降低80%。测量粘稠液体时，70GHz高频雷达能穿透挂壁沉积物，真实液位检出率＞99%。
FBSS01-21AFWS800
VEGA雷达物位计技术发展。随着科学技术的发展，不断有新型物位计出现。目前市场上的物位计其外壳体与法兰一般是设计成一体的，外壳体上的表头不能旋转，天线的发射角度也是一成不变，当需要 360度调节旋转角度时，一般需要拆卸法兰，然后重新安装，费时费力，另外现有的雷达物位计存在外形尺寸偏大、电子部件密封效果差、无法有效去除干扰等问题。360度旋转式雷达物位计，包括外壳体、外壳上盖、罩体、连接法兰和平法兰，外壳体内设有空腔，空腔内设有电源板，外壳体的下端设有扩径的罩体，罩体的内部空腔中装配有天线盒，罩体的下端面呈斜面，罩体的下端口处对应设有斜置的外环边，外环边上均匀布置 4个环形通槽，罩体的下端安装一连接法兰，连接法兰包括连接管，连接管的上下两侧对应设置有上法兰盘和下法兰盘，上法兰盘的上端面通过环形通槽中的 T型螺栓与罩体固定，下法兰盘的盘面上设置两个环形通槽。
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
PMC133-1R1F2F6[T]PMD235-XB4D2EB1C[T2]
BR14.X1FA1GP1（0...10bar）
BR14.X3WA1GP1 （-1...+1bar）
DB101-G1TE205ZF I=8 D=1 H=8
SN63.XXABVDMAX
PMC535-13BA2P6－－－－-（0-1MPA）
• 介质类型和过程条件改变时，仍可进行测量• HistoROM 数据管理，便于调试、维护和诊断
• 多路回路跟踪确保zui高性
• SIL2 认，符合IEC 61508 标准；同构冗余或异构冗余系统的等级可达
• 无缝集成至控制系统或资产管理系统中
• 本国语言显示的直观用户界面
• 符合SIL 和WHG 要求的简便的功能验
FX62.XXAFE1VDMXX L=20m DN100法兰FX63.XXAG1HKMXX L=28m
FX65.CXAGD1HAMXX L=19.8m
SN63.XXABVDMAX
BR52.XXGV1RZKMXE
BR52.CXGB3FHKMAS
BR64.XXGG1DHKMA
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
