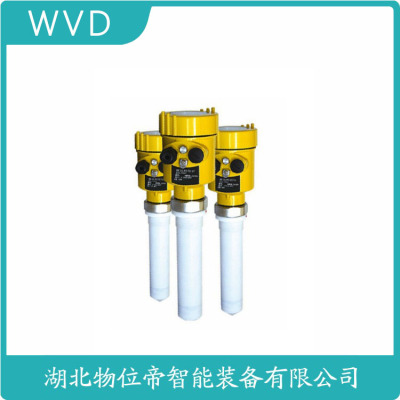

705-510A-110/7MT-A110-180雷达液位计生产厂家
智能诊断与预测性维护功能
集成自诊断系统实时监测天线污染、元件老化等状态，信号质量指数（SQI）<70%触发警报。某粮仓应用使故障停机减少60%。温度漂移补偿确保长期稳定性0.01%/年。边缘计算在本地完成95%数据处理，仅上传关键参数。通过分析历史回波曲线，可提前2周预测介质特性变化导致的测量偏差。
由发送器将脉冲发生器生成的一串脉冲信号通过天线发出，经液面反射后由接收器接收，再将信号传给计时器，从计时器得到脉冲的往返时间t。用这种方法测量的大难点在于地测量时间t，这是由于雷达波的传播速度快，还有对液位测量精度的要求造成的。通过公式（1）可知，液位变化1mm，微波运行时间变化6ps。微波脉冲法通过采样处理将测量时间延伸至us级，由此来测量微波运行时间。
微波脉冲法制造成本低，精度相对较低，多应用于工业级雷达液位计。
连续调频法采用线形调制的高频信号提高所发射信号的频率。由于在信号传播中延迟了时间，改变了信号的频率。返回信号的频率低于发出信号的频率，一般相差几kHz。发射波与接收波送入混频器测出频率差△f，△f与被测距离d成线性关系，这样就将雷达波的往返t转换成了可测量的频率信号△f。其基本原理如图3所示。
(雷达液位计导波雷达液位计)
不收罐壁形状影响，尤其适合狭小空间测量
不收液体密度、固体疏松程度的影响
介电常数测量能力er≥1.4
超大量程30米，精度0.1级，带现场显示模块
二线制，24vdc，回路供电
4-20ma/hart输出，信号可实现远距离传输
空高-料高通过设置可以自由切换
软件实现储罐界面集中显示，轻松完成现场调试和检测
1.狭小空间液位测量
2.高粉尘储罐料位测量
3.内浮顶油料库液位测量
4.带搅拌反应釜液位测量
5.分层界面液位测量
1.探头远离出料口和进料口，在整个量程范围内不碰壁
2.仪表应安装在料仓直径的1/4处
3.容器底部是锥形的，传感器可以安装罐顶
(雷达液位计导波雷达液位计)
±0.1%量程上限/12个月
(雷达液位计导波雷达液位计)
2、可以在真空中测量可以测量介质常数>1.8的介质，测量范围可达35m；
3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4、非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；
5、不受噪音、蒸汽、粉尘、真空等工况影响；
6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；
7、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；
8、调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
(雷达液位计导波雷达液位计)
13、当储罐制造材料的介电常数小于7，如纤维强化玻璃、聚乙烯、聚丙烯或无铅玻璃等，且壁厚适中时可安装于储罐外部。
14、若介质储罐为球形容器时，应采用导波管或旁通管方式安装，这样可以消除由容器形状所带来的多重回波的干扰，提高信噪比。
15、在测量介电常数较小的介质（如液化气、汽油，柴油、变压器油的等）时，因这些介质会对微波产生相对较大的衰减，为提高反射能量以确保测量精度，也应该用导波管方式安装。
16、选择好安装位置后，安装椎体天线的安装垂直偏差小于±1度。
17、安装时注意不要碰坏天线
18、安装在室外时，要给液位变送器安装保护盖，以防日照和雨淋。
(雷达液位计导波雷达液位计)
下列属于阴性植物的是（）["桂花","梅花","秋海棠","都不是"]
2013年4月8日，英国前首相撒切尔夫人去世，她1979年上任后，在经济上推行新自由主义，促使英国走向市场经济。下列对新自由主义的看法正确的是（）。 ①坚持市场信息和竞争市场假设 ②主张加强国家金融监管 ③强调社会保障和社会公平 ④认为私有制是市场经济的唯一基础["①②","①④","②③","②④"]
使用伺服液位计测量储罐的液位，若罐高设为16米，上停止位设为12米，bottom设为300mm，当将储罐中的料清空后，液位计显示的值为多少（）["0","300mm","大于0，但小于300mm","大于300mm"]
（）山谷风是指在山区，山坡和周围空气受热不同而形成的，以一天为周期随昼夜交替而改变风向的风。["焚风","季风","山谷风","海陆风"]
关于鼻用激素首过代谢率、生物利用度和性的理念正确的是（）。["首过代谢率、生物利用度与性不等同","物性要经过动物试验、临床研究和大量实际应用来验","临床研究和大量实际应用表明，雷诺考特的不良反应发生率与安慰剂相似，长期使用未见全身副作用","都对"]
Saab雷达液位计导波管下面的反射板距罐底高度为300mm，因此，当显示液位值10米时，罐内实际液位为（）。
了解更多关于:高频智能雷达液位计，雷达液位计cad符号，雷达液位计可以测量泡沫，雷达液位计排名，雷达液位计死去，脉冲式雷达液位计，雷达液位计导播管，超声波液位计与雷达液位计无别，rosemount雷达液位计5400，深圳雷达液位计，雷达液位计 几线，雷达液位计防挂水，雷达智能液位计，卫生型雷达液位计，雷达液位计卡死，雷达液位计高多少温度，爱默生雷达液位计，科隆雷达液位计代理商，雷达 液位计 英语，罗斯蒙特雷达式液位计
0引言污水处理工程一般包含污水预处理系统、生化处理系统、污泥处理系统三部分。污水预处理系统主要由进水泵、粗细格栅、砂水分离器等构成;生化处理系统是污水处理的核心,一般含沉淀、絮凝、厌氧、缺氧、好氧等工艺流程;污泥处理系统由污泥浓缩池、污泥脱水机等组成,包括污泥匀质、浓缩、脱水、处置四道基本工序。涉及液位(差)、流量、压力、温度、浓度(含PH、溶解氧等)、浊度等多种工艺参数的测量。其中液位测量占很大比重,在各个工艺阶段几乎都有液位检测点。测量介质包含水和溶液两种。溶液是指用于改善污水水质的溶液如:酸、碱等,一般纯溶液于储罐中贮存,混合溶液存于带搅拌器的混凝土池内。毋庸多言,水作为污水处理的对象,对其液位的检测数量是多的。相对其它工艺流程,污水处理工程的水位测量有它自身的特点:1)测量介质一般是含泥沙、油污等多种无机、有机污染物的污水,大多存于室外敞口池中;2)生化处理系统使用气浮工艺的水面上多存在泡沫;3)调节池、浓缩池等都设有搅拌器。相对于其他种类的测量仪表,适合污水处理工程使用的液位仪类型众多。有接触和非接触测量两类,涉及包括差压式、浮力式、电学式、声学式等多种测量原理的液位计。这对仪表的选择提供了很大空间,同时也带来了合理选型的难度。本文以实际使用普遍,数量多的磁翻板液位计、投入式液位计、超声波液位计和雷达液位计为例,结合原理,总结实际工作中液位计选型、安装、使用和维护的经验。1磁翻板液位计1.1测量原理磁翻板液位计主要基于浮力和磁力原理。带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也称为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜),进而反映容器内液位的情况。1.2优缺点及注意事项1)显示清晰、读数直观,方便现场监控。2)一般选用带远传功能的磁翻板液位计,不需多组液位计组合,即可同时实现现场和操作室监控,设备开孔少。
3)测量介质脏污时,易堵。根据介质情况,应定期清洗主导管,清除管内沉积杂质。建议配套排污阀方便检修。若测量介质含腐蚀性时,须选用耐腐蚀的产品。4)如图1示,通常情况下,工艺与仪表的设计、维护以法兰为界,因此,须注意液位计法兰与工艺接管法兰配对。另外,液位计根部阀V1、V2属工艺选型或由储罐配套。为液位计检修时,不影响生产,V1、V2选用产品,故在储罐设计或采购时,仪表须向工艺提出要求。1.3使用位置在污水处理工程中多选用侧装式的磁翻板液位计,常用于需现场和操作室两地监控的位置,如酸罐、碱罐、部分罐液位检测。2投入式液位计2.1测量原理基于所测液体静压与该液体高度成正比的原理,采用多晶硅、陶瓷或电容压力传感器,将静压转成电信号。一般由直接投入液体中的、用于放大、校正、补偿、结果显示的变送器和导气或连接电缆(传感器与连接)三部分组成。2.2优缺点及注意事项1)结构简单,价格较便宜。2)传感器直接投入被测液体内测量,因此不受介质起泡影响。3)由于传感器与变送器间为柔性连接,仪表贮存及运输方便,尤其在大量程的液位测量中,其优势更突出。安装方便,只需将传感器直接投入被测液体,即可实现测量。4)水流冲击、摩擦振动(尤其是与液位变化同方向的振动)等因素会改变投入式传感器在液体中的位置,进而影响测量值,所以好将液位计安装于水流相对平稳的地点。受现场条件制约,无法避免时,好将传感器置于隔离管中安装或选择其它种类的液位计。图2为加装隔离管的投入式液位计在某调节池中的应用示例,使用隔离管避免了因搅拌器工作引起的水流冲击,了测量的正确率。5)使用于水质过差的环境时,传感器套孔易被污泥堵塞,导致测量值失真,需酌情定期清洗维护。为减少套孔被污泥堵塞的概率,建议将其安装于离池底大于100mm的位置,并使用隔离管。6)使用寿命较短。使用一段时间后,易出现零点或量程漂移,现场校准有难度。2.3使用位置虽然投入式液位计存在使用寿命较短,传感器易堵等缺点,但由于它在价格和安装维护方面的优点,尤其是价格方面,一般仅千元左右,相对于后文提到的超声波、雷达液位计一般需万元左右,有较大优势,目前仍是污水处理工程测量敞口容器液位使用较多的液位计之一。在上清液集水池、清水池、滤池等水质相对较好的工艺流程中使用时,寿命较长,几乎免维护。可以使用在水质差的环境中,但不适合池底淤泥层过厚的池内使用。加装隔离管后可应用于部分带搅拌器的调节池、浓缩池等。
3超声波液位计3.1测量原理超声波液位计是利用回波测距原理的非接触式仪表。回波测距原理又称行程时间或传播时间(TOF,Time ofFlight)测量原理。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波遇到障碍物反射,由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对能量波信号进行处理,转化成与物位相关的电信号。利用超声波作为能量波的液位计即是超声波液位计。其测量原理如图3示。液位高度计算公式如下:
其中,C为超声波在空气中的传播速度;t为超声波由液位计到水面往返一次的时间。由公式可见,液位高度受超声波传播速度的影响。而超声波是利用气体(大多数情况下是空气)作为传播介质,空气的压力(真空度)、温度、湿度、气流等变化会改变超声波传播速度。例如,超声波速度与温度的近似公式为:C= C0+ 0.607× T式中,C0为零度时的声波速度332m/s;T为实际温度(℃)。可见,温度变化会产生液位测量误差。超声波液位计的超声放射及接收装置均安装于同一探头中,这就决定了只能在发射引起的传感器余振基本消失后,接收装置才能检测反射回波。另外,超声发射是以脉冲方式进行,而脉冲具有一定的时间宽度,因此,在超声发射到余振基本消失的这段时间t'内,液位计不能正常工作,这段时间对应的液位
B称为盲区,如图3示,被测的高液位如进入盲区,仪表将不能正确检测。盲区大小取决于发射装置的功率。一般而言,发射装置功率越大,发射频率就越低,余振衰减时间越长,盲区也就越大。3.2优缺点及注意事项1)具有工作、精度高、使用周期长、免维护的特点,并具有相对的价格优势。2)在污水处理工程中,多可选用一体式液位计,安装简便。3)回波反射产生的干扰回波和假回波,可通过软件来排除,但有效回波强度也同时被衰减。因此,设计选型时,要考虑衰减因素,选择量程要留有一定的余量。4)为了尽量减少干扰回波,安装位置要尽可能选择液面平稳的位置,同时远离扶梯、检修通道、进水口、出水口、搅拌器,尽可能与池壁保持较远的距离。在探头规定的波束发射角下,锥形波束在测量液面上的投影,不与容器壁及其它能反射声波的构件接触。在避开盲区的前提下,尽量贴近高液面安装,以减少池壁回波的干扰。为获得尽可能强的回波,要探头与被测界面垂直。5)首次投运,须对仪表进行使用位置、介质特性、工艺条件等内容的设定,完成空程、满量程校正。利用配套软件进行回波曲线检查,抑制干扰回波。建议在有条件的情况下,在池壁上分别标注液位满量程的20%、50%、95%、三点,以方便今后维护和校验。6)为避免因压力、温度等特性变化而产生的液位误差,应选择有温度补偿的产品。7)泡沫是声波反射不充分的表面,会吸收一部分或是的声波脉冲能量,减少或是消除回波信号。因此,在被测液面存在泡沫的场合,不能使用。但在泡沫较轻,盲区允许的情况下,可通过加大液位计的功率,来实现测量。
3.3使用位置超声波液位计不能使用在测量工况变化剧烈或真空的场合,但污水处理工程一般不存在上述情况,这一优势使超声波液位计在污水处理工程中得以广泛应用。除了不能使用在有大量泡沫、液位波动剧烈的地方外,几乎可在污水处理的各个工艺流程中广泛使用,用于测量水池液位、液位差等。4雷达液位计4.1测量原理超声波、雷达液位计都是利用回波测距原理的仪表。利用电磁波作为能量波的液位计即是雷达液位计,又称微波液位计。雷达液位计按结构可分为天线式和导波式。天线是通过天线发射和接收电磁波,其结构与超声波液位计为相似,都属于非接触式仪表。导波式是微波液位计的一种变型,英文名称是Time DomainReflectometry(时域反射法)或简称TDR,也俗称导波雷达,通常采用脉冲波方式工作。与微波液位计不同点在于微波脉冲不是通过空间传播,而是通过一根(或两根)从液位上方伸入、直达容器底的导波体传播。导波体可以是金属硬杆或柔性金属缆绳。微波脉冲沿杆或缆的外侧向下传播,在被测液面上被反射,回波被天线接收,由发射脉冲与回波脉冲的时间差即可计算出传播距离。低频雷达具有较大的波束角和较长的波长,使之在有液面扰动或搅拌的情况下能提供好的回波曲线。但其较大的波束角制约了使用范围。为弥补这一缺陷,在实际产品中,低频雷达多与导波管结合。也就是说,一般导波雷达液位计多使用低频雷达。4.2优缺点及注意事项由于雷达液位计与超声波液位计在测量原理上相同,本文3.2中1～ 5同样适用于雷达液位计。但由于雷达液位计的性,和超声波液位计相比较,还有以下特点:1)由于微波(电磁波)传播不依赖介质,所以雷达液位计不受介质特性如压力、温度、真空度等影响,所以测量精度较超声波液位计高。可以使用在工况变化较大或有蒸汽等超声液位计不能正常工作的场合。2)微波(电磁波)以光速传播,使得雷达液位计测量更灵敏,刷新速度更快。
3)表1示出了不同特性的泡沫,对微波、超声波信号的不同影响。由于污水处理工程液位测量所涉几乎全是湿性泡沫,所以雷达液位计可代替超声波液位计在液面有泡沫的场合使用。4)使用导波雷达,可在带搅拌、液面扰动等复杂工况或安装空间有限的场合实现测量。导波雷达液位计安装在有搅拌器的液体中,若液体流速过快,建议将导波管末端固定,以减少导波管受力。5)部分产品配套有智能软件,可实现不规则池底的液位测量。6)雷达液位计比超声波液位计价格稍贵。4.3使用位置由于雷达液位计在有泡沫、带搅拌的测量场合具有优势,它弥补了超声波液位计在上述方面的不足。可以说,雷达液位计适合在污水处理的各个工艺流程中使用,测量水池液位、液位差。5结语是污水处理工程不可缺少的重要仪表。它种类繁多,根据介质和现场条件的不同,各类液位计各具优势,形成一个多元化的面。要找到适合的产品,只有在液位计选型、安装时,根据各液位计的特点,从测量介质、安装位置、仪表精度、价格、使用寿命、维护成本等多方面综合考虑。随着劳动力和生产成本的不断提高,仪表高精度、免维护性在仪表选型中所占的比重也随之不断增加。因此,在仪表采购成本允许的情况下,建议尽量选择精度佳、免维护的仪表。相对于磁翻板液位计和投入式液位计而言,超声波、雷达液位计更符合上述要求。随着电子技术及制作工艺的不断提声波、雷达液位计的价格会不断下降,性能会不断提高,数量会不断增多。
705-510A-110/7MT-A110-180雷达液位计生产厂家

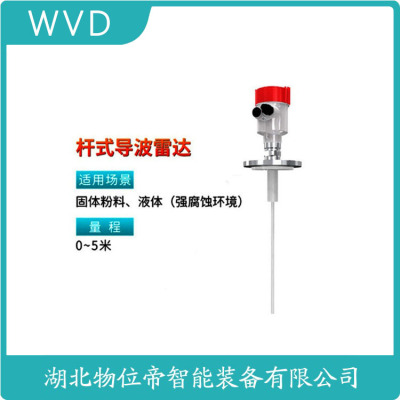

导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，适合卧罐和其他小型。也是安装空间有限的地下储罐的理想选择。
计采用时域反射原理（TDR）进行测量。其工作原理是:电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。
导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。根据介质特点，选择合理的安装位置，避免影响测量效果。
对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ 内，可将导波杆固定。导波杆与容器底部需有间隙，间隙至少为５ｍｍ。导波杆不得接触设备管嘴，需有的安装空间即可。而对于软缆类导波雷达液位计，导波缆杆接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。若金属容器壁光滑，导波雷达与设备内壁之间的水平距离小间隙为100ｍｍ，若是容器存在干扰物其小间隙则更大，以制造商资料为准。
导波型雷达物位变送器发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
多种过程连接方式及探测组件的形式，导波型雷达物位变送器适于各种复杂工况及应用场合。如:石油、化工、电力治金、等高温度高压力、强腐蚀的酸碱或粘稠的、混浊的含有杂质及小介电常数介质等。
