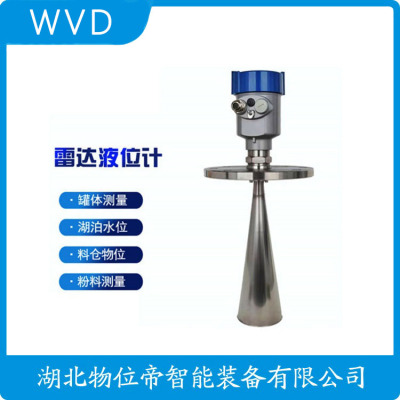

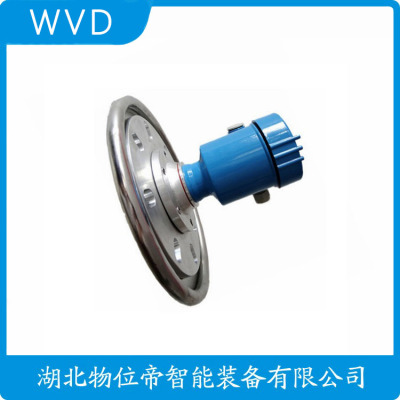

GDRD56-PHGBF02RAMAX雷达物位计厂家报价
工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持可靠检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。最新自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。
GDRD56-PHGBF02RAMAX雷达物位计厂家报价
关键词:BX-G3028 高精度导波雷达液位计
分体式导波雷达液位计 导波雷达物位仪 液位计 雷达液位计
技术参数:
适用介质:液体，是高温高压环境里的液体 应 用:密封罐，压力较大的液体测量 防爆认:Exia IIC T6 Ga/ Exd IIC T6 Gb 测量范围:15m 频率:500MHz-1.8GHz 天 线:单杆或单缆式 测量精度:±10mm 过程温度:（-200～400）℃ 过程压力:（-0.1～40）MPa 信号输出:（4～20）mA/HART 现场显示:四位LCD 可编程 电源:两线制（DC24V)/四线制（DC24V/AC220V） 外壳:铝 单腔/铝 双腔/塑料/不锈钢 单腔 过程连接:螺纹/法兰（选配）
导波雷达物位计，液位计
1.产品概述
1.1测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
1.2测量范围
H－－－－测量范围
L－－－－空罐距离
B－－－－顶部盲区
E－－－－探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意:
只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。
2 .仪表介绍
WRD71
应用液体、固体颗粒
测量范围30米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD72
应用液体、固体颗粒
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD73
应用液体
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)- 4 -
3.安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。
3.1安装位置:
<尽量远离出料口和进料口。
<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
<建议安装在料仓直径的1/4处。
<缆式探头或杆式探头离罐壁小距离不小于30厘米。
<探头底部距罐底大约30mm。
<探头距罐内障碍物小距离不小于200mm。
<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。
3.2右图为杆式雷达安装图，主要用于液体液位的测量。
特点:
<可以测量介电常数大于等于1.9的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.3右图为双杆式雷达安装图，主要用于液体液位的测量。
特点:
<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
<可以测量介电常数大于等于1.6的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.4安装方法
<合理安装能确保仪表长期而的测量
仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。
当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。
<在塑料罐上安装
注意！
无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
<仪表探头与罐壁的距离
仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。
注意事项:
<雷达安装不要装在下料口处（图一）
<应避免罐内其它装置接触到微波传导部件（图二）
<应避免导波缆绳接触到安装短管（图三）
缆绳所受下拉力
当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:
1.缆绳长度 2.物料的密度 3.储仓的直径 4.缆绳的直径
以下是6mm缆式探头典型介质产生的压力
干扰的优化
<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果
<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。
腐蚀性介质测量
<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。
导波雷达探头末端的固定
<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。
■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；
■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。
※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系
4.接线方式
如右图。
5.调试
WRD可以通过三种方式调试:
<通过显示调整模块WPM
<通过调试软件WSOFT
<通过HART手持编程器
5.1通过编程模块调试（WPM）
5.2通过WSOFT软件调试
<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。
<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。
5.3通过HART手持编程器
6.导波雷达物位计，液位计仪表尺寸
7.导波雷达物位计，液位计仪表线性
8.导波雷达物位计，液位计技术参数:
工作频率:100MHZ-1.8GHZ
测量范围:缆式:0-30m；杆式、双杆式:0-6m
重复性:±2mm
分辨率:1mm
采样:回波采样55次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:
通讯接口:HART通讯协议
过程连接: G11 /2A
法兰DN50，DN80，DN100，DN150
过程压力: -1-20bar
电源:电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:IP67
防爆等级:EXia II CT6
两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)
9.产品选型
WRD70仪表型号， 探头类型， 大量程， 材质
WRD71 6mm缆式探头 30000mm 不锈钢
WRD72 10mm杆式探头 6000mm 不锈钢
WRD73 10mm双杆式探头6000mm 不锈钢（法兰安装）
防爆
P非防爆型（普通型）电流信号输出（4-20mA）HART协议
I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议
D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议
一体化过程连接/材质
G G11 /2A螺纹不锈钢
N 11 /2NPT螺纹不锈钢
C法兰DN50 PN16C不锈钢
D法兰DN80 PN16C不锈钢
E法兰DN100 PN16C不锈钢
F法兰DN150 PN16C不锈钢
H法兰DN200 PN16C不锈钢
K法兰DN250 PN16C不锈钢
Y约定
关键词:
如下图回波曲线所示，此时的液位是0.88m，界位是0.323m，油层厚度是0.56m，分别输出到罐旁表显示，三路4~20mA信号输出到中控室。个回波是油面液位回波，第二个回波是油水界面回波，回波强度很好。测量稳定，取得了良好的测量效果。
▲ 回波曲线清晰
▲ 测试数据稳定
UDR1000-54测量优势:
1. 导波雷达界面测量不受介质密度变化的影响，因此测量、。
2. 可实现界面和液面的同时测量和输出，不受满罐影响。
3. 在满罐和非满罐情况前均可实现界位和液位的测量。
4. 导波雷达是微波测量原理，受工况环境因素影响小，测量更。
5. 导波雷达可以实现免调试、免维护。
6. 支持油在下水在上测量。
因此，在油水界面和油层厚度测量上，相对于电浮筒和差压液位计，UDR1000-54系列导波雷达界位计可以实现更加，同时使用又更加简单方便的界面测量，是界位测量仪表的选择。
导波雷达测量界面的原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时部分反射回来，得到液面回波；剩余部分穿过上层介质继续传播，遇到界面二次反射，得到界面回波；回波被仪表内的接收器接收，并将距离信号转化为液面信号和界面信号。
GDRD56-PHGBF02RAMAX雷达物位计厂家报价
VEGAPULS 61雷达液位计是一种雷达传感器，用于在简单的过程条件下连续测量液体的液位。VEGAPULS 61雷达液位计通过其简单而通用的安装可能性是一种经济的解决方案。封装的天线系统可确保免维护运行。
雷达传感器，用于液体的连续液位测量
对于简单的工艺条件
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计应用领域
使用法兰或安装支架的塑料天线的简单，通用的安装选项提供了一种经济的解决方案。
您的利益
精que的测量结果与工艺条件无关
高设备利用率，因为wuxu磨损和维护
通过非接触式测量原理实现免维护运行
连续液位测量–简单应用的解决方案
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计在连续且无接触地测量储罐中液位的地方都可以使用。几乎行业领域都可以找到雷达液位计的应用可能性。尤其是污水处理厂和净水厂，以及其他环境工程设施以及发电站，现在都依赖具有成本效益的雷达传感器进行连续液位测量。
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计技术
m08压力变送器_差压变送器_液位变送器_温度变送器
导波雷达液位计在工业生产中经常被用到，因其的性能被大众所接受，它有维护成本低、检测性能强、测量精度*、性高、使用年限长等优点。设备的所发射出的信号不受环境、大气等影响，所以可在多种介质中使用，比如高温、高压、蒸汽状态、挥发性气体、粉尘、真空环境等。
多种条件下使用导波雷达液位计反馈上来的使用数据得出，可连续供电作业*度高，相比其他液位计不用经常人为维护。今天笔者要和大家分享的是如何在锅炉中使用导波雷达液位计，锅炉内高温、高压需要利用液位计测量内部的液位情况来其。利用导波雷达液位计可解决、读数准确、维护简单几种解决的问题。
在某些锅炉上，每台锅炉安装至少需要安装两个相互独立的水位表，所以每台锅炉也需要配置两个导波雷达液位计。这样才可以符合锅炉运行的要求。导波雷达液位计需要利用石英管来观察炉中的液位变化，但连接管道和阀门需要打开，来提高检测*度。安装的时候需要探头、传感器的干燥清洁，如果发生污染不可以用湿毛巾擦拭，需用酒精去污。
虽然许多城市还没有关于锅炉液位计的标准规定，但至少需要安装一个直观的液位计，并搭配安装观测的导波雷达液位计。如果是大型复杂的锅炉成套设备还需要重新设计规划导波雷达液位计，根据设计图来安装。
一般情况下锅炉用的导波雷达液位计有这几种故障:
2.探头、传感器故障，遇到这种情况就需要重新调整设备的高度，检测几组数据之后确定位置。
3.天线等受污染或外力损坏。受污染的天线可以用酒精清洗。外力损坏的就需要更换配件，重新调试后使用。
