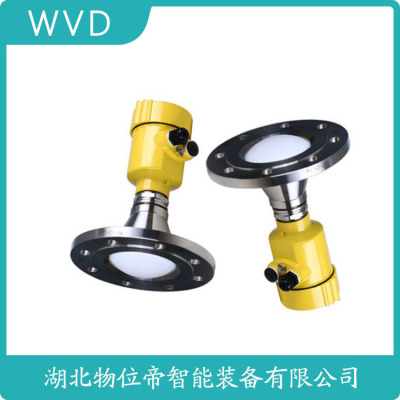

JERD818-GW-JG雷达液位计生产厂家
图:导波雷达液位变送器产品图片 表:产品分类及头部企业 表:导波雷达液位变送器产业链 表:导波雷达液位变送器厂商产地分布及产品覆盖领域 表:导波雷达液位变送器主要生产商销量排名及市场占比2021 表:TOP 5 企业产量占比 图:导波雷达液位变送器下游行业分布（2020-2021） 表:销量及增长率变化趋势（2017-2027） 图:销量及增长率（2017-2027） 表:销量及增长率变化趋势（2017-2027） 图:销量及增长率（2017-2027） 图:中国市场导波雷达液位变送器下游行业分布（2020-2021） 表:销量及增长率变化趋势（2017-2027） 图:销量及增长率（2017-2027） 表:销量及增长率变化趋势（2017-2027） 图:销量及增长率（2017-2027） 表:导波雷达液位变送器产能、产量、产能利用率（2017-2027） 图:导波雷达液位变送器产能、产量、产能利用率（2017-2027） 图:各类型导波雷达液位变送器产量（2017-2027） 图:各类型导波雷达液位变送器产量占比（2017-2027） 表:导波雷达液位变送器主要生产商销量（2019-2021） 表:导波雷达液位变送器主要生产商销量占比（2019-2021） 图:导波雷达液位变送器主要生产商销量占比（2020-2021） 表:主要生产商导波雷达液位变送器销售额（2019-2021） 表:主要生产商导波雷达液位变送器销售额占比（2019-2021） 图:主要生产商导波雷达液位变送器销售额占比（2020-2021） 表:主要地区导波雷达液位变送器产量占比（2017-2027） 图:主要地区导波雷达液位变送器产量占比（2017-2027） 表:美国市场导波雷达液位变送器产量及增长率（2017-2027） 图:美国导波雷达液位变送器产量及增长率（2017-2027） 表:欧洲市场导波雷达液位变送器产量及增长率（2017-2027） 图:欧洲导波雷达液位变送器产量及增长率（2017-2027） 表:日本市场导波雷达液位变送器产量及增长率（2017-2027） 图:日本导波雷达液位变送器产量及增长率（2017-2027） 表:东南亚市场导波雷达液位变送器产量及增长率（2017-2027） 图:东南亚导波雷达液位变送器产量及增长率（2017-2027） 表:印度市场导波雷达液位变送器产量及增长率（2017-2027） 图:印度导波雷达液位变送器产量及增长率（2017-2027） 表:主要地区导波雷达液位变送器销量占比 图:主要地区导波雷达液位变送器销量占比 表:美国市场导波雷达液位变送器销量及增长率（2017-2027） 图:美国导波雷达液位变送器销量及增长率（2017-2027） 表:美国市场导波雷达液位变送器销售额及增长率（2017-2027） 图:美国导波雷达液位变送器销售额及增长率（2017-2027） 表:欧洲市场导波雷达液位变送器销量及增长率（2017-2027） 图:欧洲导波雷达液位变送器销量及增长率（2017-2027） 表:欧洲市场导波雷达液位变送器销售额及增长率（2017-2027） 图:欧洲导波雷达液位变送器销售额及增长率（2017-2027） 表:日本市场导波雷达液位变送器销量及增长率（2017-2027） 图:日本导波雷达液位变送器销量及增长率（2017-2027） 表:日本市场导波雷达液位变送器销售额及增长率（2017-2027） 图:日本导波雷达液位变送器销售额及增长率（2017-2027） 表:东南亚市场导波雷达液位变送器销量及增长率（2017-2027） 图:东南亚导波雷达液位变送器销量及增长率（2017-2027） 表:东南亚市场导波雷达液位变送器销售额及增长率（2017-2027） 图:东南亚导波雷达液位变送器销售额及增长率（2017-2027） 表:印度市场导波雷达液位变送器销量及增长率（2017-2027） 图:印度导波雷达液位变送器销量及增长率（2017-2027） 表:印度市场导波雷达液位变送器销售额及增长率（2017-2027） 图:印度导波雷达液位变送器销售额及增长率（2017-2027） 表:导波雷达液位变送器产能、产量、产能利用率（2017-2027） 图:中国导波雷达液位变送器产能、产量、产能利用率及发展趋势（2017-2027） 图:中国各类型导波雷达液位变送器产量（2017-2027） 图:中国各类型导波雷达液位变送器产量占比（2017-2027） 表:中国市场导波雷达液位变送器主要生产商销量（2016-2020） 图:中国市场导波雷达液位变送器主要生产商销量占比 （2020-2021） 表:中国市场导波雷达液位变送器主要生产商销量占比（2020-2021） 图:中国市场导波雷达液位变送器主要生产商销售额占比 （2020-2021） 表:中国主要导波雷达液位变送器生产商产品价格及市场占比 2021 表:中国导波雷达液位变送器销量Top5厂商销量占比 （2016-2020） 表:中国导波雷达液位变送器市场进出口量（2017-2027） 表:Siemens 导波雷达液位变送器企业概况 表:Siemens 导波雷达液位变送器产品介绍 表:Siemens 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:CRPTankSpecialties 导波雷达液位变送器企业概况 表:CRPTankSpecialties 导波雷达液位变送器产品介绍 表:CRPTankSpecialties 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:Krohne 导波雷达液位变送器企业概况 表:Krohne 导波雷达液位变送器产品介绍 表:Krohne 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:SchneiderElectric 导波雷达液位变送器企业概况 表:SchneiderElectric 导波雷达液位变送器产品介绍 表:SchneiderElectric 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:AmetekDrexelbrook 导波雷达液位变送器企业概况 表:AmetekDrexelbrook 导波雷达液位变送器产品介绍 表:AmetekDrexelbrook 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:BlissAnand 导波雷达液位变送器企业概况 表:BlissAnand 导波雷达液位变送器产品介绍 表:BlissAnand 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:UWT 导波雷达液位变送器企业概况 表:UWT 导波雷达液位变送器产品介绍 表:UWT 导波雷达液位变送器销量、销售额及价格（2017-2021） 表:Sitron 导波雷达液位变送器企业概况 表:Sitron 导波雷达液位变送器产品介绍 表:Sitron 导波雷达液位变送器销量、销售额及价格（2017-2021）
德尔信DX-DB 杆式液位变送器0-25m 0.2不锈钢 四氟乙烯 24v4-20（mA） 各种液体 导波雷达连续物位仪表，产品适用于大多数应用场合的连续测量。仪表广泛用于工业和民用现场化工、石油等，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无要求，可测液位、界位油水分离等。仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。
性能
性能 传感器材质:
电源: 316SS-316不锈钢
两线制标准24VDC TFE-特氟隆
（11.5～36VDC） PFA-聚氟代丙烯酸酯
输出: FEP-聚四氟乙烯
4-20mA CS-碳钢
环境温度: 陶瓷
-40～70℃ 外壳防护:
介质温度: IP66
－185～280℃， 防爆区域等级:
260℃以上，向公司查询 电缆和传感元件
负载: 在1区、2区组别本质。
24VDC@625Ω 两线制的电子单元
响应时间: 在1区Ⅰ、Ⅱ、Ⅲ级C、D、E、F、G组本质
标准:20毫秒 在1区Ⅰ级A、B、C、D组为防爆型（分体式）
可选:0～30秒可调 在1区Ⅱ级E、F、G组和Ⅲ级为防粉尘燃烧型
: 在2区Ⅰ级A、B、C、D组为非燃烧型。
标准条件下±0.5% 传感器安装:
负载影响: NPT螺纹（标准）
0-负载变化0.2% 公制法兰及ANSI法兰（可选）
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
技术创新与发展趋势
79-81GHz频段提升角分辨率至0.5°，MIMO技术实现三维成像（精度±1mm）。太赫兹雷达（300GHz）适用于纳米粉体测量。AI算法自动优化参数，调试时间缩短90%。数字孪生技术虚拟校准，寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。
705型导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
产品简介:
D800系列雷达液位计
类 别
D801
D802
D803
应 用
过程条件简单，腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
适应各种存储容器或过程计量环境，液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围
20米
20米
35米
过 程 连 接
螺纹
法兰
法兰
过 程 温 度
-40-130℃
-40-150℃
-40-250℃
过 程 压 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 复 性
± 3mm
± 3mm
± 3mm
精 度
0.2s(根据具体使用情况而定)
电流信号:4…20mA
精度 :<0.1%
天线材质 D801、D802为PP/PTFE
D803 为316L不锈钢
通讯接口 HART通讯协议
过程连接 D801 (PP，PTFE天线) :G1-1/2 316L不锈钢，:
D802(棒式天线) :翻边法兰DN50，DN80，DN100，DN150
D803(喇叭口形式天线):法兰DN50，DN80，DN100，DN150，DN200，DN250
电源 电源:24V DC(+/-10%)，波纹电压:1Vpp
耗电量:max22.5mA
环境条件 温度:－40℃…＋80℃
容器压力（表压）－1…40bar
防爆认 ExiaII C T6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口:2个M20×1.5（电缆直径5…9mm）
705型导波雷达液位变送器
LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远（35米）、高等特点。
使用对象: HC700LD型导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
特性与优势: 1、无盲区，高。 2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便，牢固耐用，免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏，刷新速度快。
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。
测量原理:
LD700LD型导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
JERD818-GW-JG雷达液位计生产厂家
瑞士ABB导波雷达液位变送器原装导波雷达物位变送器
MT系列导波雷达是目前世界上获得IEC 61508 用于SIL2和SIL3环境下的物位变送器。
导波雷达的自监控功能可以不间断的检测有可能引起失效或虚假信号的故障。 此设备别具特地将图像化显示并入到全数字化电子模块中。利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设置。为了便于在全世界范围内的调试， 菜单的语言有多种不同选项。微波脉冲通过刚性探杆或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无能量损失。
客户获益:微波不受温度, 压力, 比重和蒸汽的影响安装简单无活动部件连续不断的轻微挂料不影响测量适用于真空环境与非接触式雷达和超声波变送器不同, 无需担心发散角更多能量可以返回, 测量更无复杂设定, 不需要计算机和程序员嵌入式波形显示屏幕 (示波器)
适用行业:油气精炼制和生物技术电厂纸浆造纸钢铁化工食品和饮料海运
瑞士ABB导波雷达液位变送器厂家直销导波雷达液位变送器
MT5100
MT5100系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中.
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。综述
MT5000系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中。
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。 为了便于在全世界范围内的调试，菜单的语言有多种不同选项。 MT5000系列
导波雷达变送器在苛刻的应用工况下表现出的性能。 微波脉冲通过刚性探杆
或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无
能量损失。 多种腔体连接器和探杆形式可选，以满足不同工况需求， 例如缓冲
罐、加热器、成品罐和分离器。标准的探杆材质为316L不锈钢， 另外有其它材质
可供选择， 比如用在酸性或腐蚀性工况下的哈式合金和蒙乃尔材质。数据
特点只需一个过程接口就可以同时测量液位和界位图形化波形显示全数字化电子技术信号不足报警多种接液材质可选雷达波沿着导杆传播-消除需要回波和可限度减少信号损失无活动部件2线制回路供电长度由0.3~19.8米探杆类型有硬杆, 软缆和同轴
如有需求，请见:瑞士ABB导波雷达液位变送器原装
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
