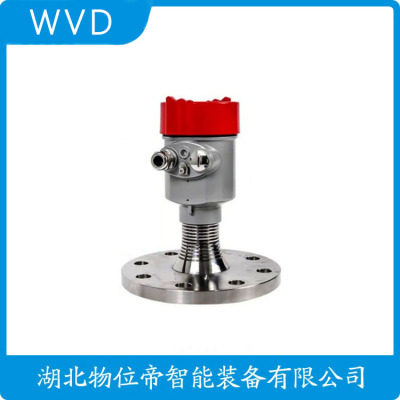

FMR62-NAACADGNF6AHK+AK雷达液位计价格低的
特殊介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动防止挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。最新研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的超低介电常数介质。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
本文章主要介绍了:高频雷达液位计盲区,雷达液位计的罐旁指示器,雷达液位计导波反射等信息
罗斯蒙特540系列二线制雷达液位变送器
罗斯蒙特540系列二线制雷达液位变送器具有**性能，适用于广泛的应用及过程条件。540系列由5401（-6GHz）型和5402（-26GHz）型两种型号组成。为获得**限度的灵活性，每种型号都可配备各种类型的天线。
由于采用双重信号变送器和接收器——双端口技术使其具有出的测量性
采用抗冷凝天线，变送器导波管对于涂层不敏感
由于采用圆化波，使来自障碍物/储罐壁的回波减少
罗斯蒙特RadanMaster具有轻松组态和“测量与学”功能
具有的工厂管控网（PlantWeb）功能
罗斯蒙特560雷达液位变送器
(雷达液位计导波反射)
在工业应用当中，液位计种类繁多，不同的现场工况对应不同的液位计，如果要说哪款液位计是好的，真的很难决择，不同的介质、不同的需求是不一样的，选择一款液位计有众多的标准，所以我们要一分为二的区别对待。下面跟随瑞凌一起探讨雷达液位计与超声波液位计的一些应用
1、雷达液位计应用
在近些年，雷达液位计价格与超声波液位计差不太多，且其性能明显优于超声波液位计，所以也开始被更多地使用了。
雷达信号的运行时间不受温度、雨水、风、雾的影响。
雷达传感器测量精度为+/-2mm，不受外界影响。
雷达传感器不存在"盲区"，不需占用很多空间。
(雷达液位计导波反射)
超声波用的是声波，雷达用的是电磁波，这才是更大的区别。而且超声波的穿透能力和方向性都比电磁波强的多，这就是超声波探测现在比较流行的原因。
主要应用场合的区别:
超声波和雷达主要是测量原理的不同，而导致他们的不同的运用场合。雷达是鉴于被测物质的介电常数的，而超声波是鉴于被测物质的密度的。所以介电常数很低的物质雷达的测量效果就要打折扣，对于固体物质一般也推荐用超声波。同时雷达发射的是电磁波，不需要传播媒介，而超声波是声波，是一种机械波，是需要传播媒介的。另外波的发射方式元件不同，如超声波是通过压电物质的振动来发射的，所以它不可能用在压力较高或负压的场合，一般只用在常压容器。而雷达可以用在高压的过程罐。雷达的发射角度比超声波大，在小容器或瘦长的容器不推荐用非接触式雷达，一般推荐导波雷达。就是精度的问题，当然了，雷达的精度肯定是比超声波高，在储罐上肯定是用高精度雷达的，而不会选超声波。至于价格方面，一般情况下超声波比雷达低，当然一些大量程的超声波价格也是很高的，如6～70米的量程，这时雷达也达不到，只能选超声波。
(雷达液位计导波反射)
罗斯蒙特雷达液位计SaabTankRadarRex利用非接触雷达测量方法、无活动零件、只有天线伸入储罐内部环境，从而达到无与伦比的性。如今对于雷达液位测量，目前主要存在两种调制方法:脉冲法，测量脉冲到达产品表面并返回所用的时间，脉冲雷达液位计主要适用于精度要求较低的应用场合；调频连续波(FMCW)，可提供高精度的测量值，高性能雷达液位计采用这种方法。
为提高精度，罗斯蒙特雷达液位计TankRadarRex配备一些内置的功能，下面分别介绍:
1、数字参考
罗斯蒙特雷达液位计需要内部参考基准，使雷达的扫描呈对线性，与线性度的偏差都将产生相应的误差。为达到高的精度，SaabTankRadarRex采用数字晶体振荡器，可以达到利用目前技术水平所能提供的稳定的参考基准。
(雷达液位计导波反射)
霍尼韦尔（中国）提供Trendview数据记录器和的分析软件套件，
以满足用户的数据记录需求。有三种型号可供选择，可显示水平和垂直图表，
数字值和条形图的各种组合。为了补充这些记录器，霍尼韦尔（中国）提供TrendManager软件套件。
该工具包有助于绘制连续和批量数据的图形，分析和存档数据，
配置无纸记录器，设置记录器数据的预定上传或实时采集数据，
并将其导出到其他软件包（如Excel）。该软件套件包括TrendViewerPro，
TrendManagerPro，TrendServerPro，带OPC服务器的TrendServerPro和数据库管理工具。
适用于需要在单个设备中进行记录和控制的过程。
(雷达液位计导波反射)
1MHZADCP传感器
名称 技术参数
工作频率 1MHZ
测量主河道宽度 0.85m至30m
盲区 小0.5m
单元层数 256层
单元尺寸 动态可调
三波束 带水平两波束及垂直水位波束
水平波束角指向角 不大于1.4°
旁瓣*** >60dB，垂直波束指向角不大于3.8°
水平超声波夹角 130°
数据输出 实时水位、单元流速、断面面积、流量、水量等数据
流速测量范围 ±10米/秒
流速分辨率 0.001米/秒
流速准确度 ±1%实测流速
水位测量范围 0.15米至30米（从表面开始计算）
水位准确度 ±0.006米（＜6米），±0.1%FS（≥6米）
陶瓷水位压力传感器 量程30m
工作电压 DC7-15V
通讯协议 MODBUS-RTU,SDI-12
温度传感器
测量范围 -5°C?45°C
温度精度 ±0.05度
倾斜角度传感器精度 ±0.2度
传感器工作状态自诊断功能 传感器故障，被障碍物遮挡，被粘附等内蒙古双频差分计术品牌企业
(雷达液位计导波反射)
了解更多关于:雷达液位计的死区设置，杰创雷达液位计，uka雷达液位计，雷达液位计设置方法，罗斯蒙特雷达液位计调试，导波雷达液位计安装需要什么，雷达液位计水汽大，江苏导波雷达液位计，雷达液位计测内浮顶，saab雷达液位计，雷达液位计 图例，vega蓝牙连接雷达液位计，导波雷达液位计检修注意事项，雷达液位计专家，德国e+h 雷达液位计，威格雷达液位计说明书，雷达液位计厂家vage，雷达料位计和雷达液位计，雷达液位计量程如何设置，雷达液位计
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种）质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。
一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
1、能耗低。信号能量小，为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位；另外由于导波雷达耗能小，供电回路不是单独的交流供电，从而大大节省了安装费用。
2、信号在传输中不受介质波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
3、介质介电常数的变化对测量性能影响不大，导波雷达和常规雷达一样，采用传输时间来测量介质液位，信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别，普通雷达需考虑介质的影响，比较难辨识真正的液位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。
4、介质密度的变化不影响测量，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
5、雾气和泡沫不影响测量，由于电磁波不通过空间传播，因而雾气不会引起信号的衰减，泡沫也不会对信号进行散射而损失能量。
FMR62-NAACADGNF6AHK+AK雷达液位计价格低的
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。
当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达物位计，威格导波雷达物位计
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA物位计，威格物位计
VEGA压力变送器，威格压力变送器
VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA雷达物位计，威格雷达物位计
VEGA液位计，威格液位计
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA分析仪VEGAMET341 MET341.X
VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21 PSC21.XGBHB
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX
VEGA分析仪VEGAMET861 MET861.SC
威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA导波雷达物位计VEGXHXKMXX
VEGA物位计VEGAPULS31 PS31.XGMHB
威格物位计VEGAPULS67 PS67.XXBXXHKMXX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62 SONS62.E
VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX
威格超声波液位计VEGASONS61 SONS61.E
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGASWING63PT
威格液位计VEGAWAVE62 WE62.XXTGDRKMX
VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
VEGA控制器VEGAMET624 MET624.
VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX
VEGA雷达物位计VXBXATAMXHA
VEGA控制器VEGAMET381 MET381.CX
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。
威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。
VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。
FMR62-NAACADGNF6AHK+AK雷达液位计价格低的
雷达料位计在电厂中的应用∵火力发电厂原料仓（煤灰）高粉尘和液位计水汽的凝结现象。一直是物/液位测量的重大难题，本文主要详细阐述了RBRDZB-71-6-C雷达料位计针对这一复杂工况提出了解决方案。一．说明我国是个产煤大国，以煤炭为原料的行业比较多。如煤化工，煤制油，煤发电，其中煤发电的主要燃料就是煤，在电厂发电过程中是由煤燃烧水冷壁带动汽轮机发电，水变成高温水。煤燃烧变成灰。∴发电厂中的煤水灰监测测量显得尤为重要。标志着发电的稳定性，火力电厂的稳定运行。为了提高电厂的发电效率，以及稳定的自动化运行水平，在生产过程中，煤/灰在输送过程中产生的高粉尘，水经过加热流转过程中产生的凝结现象。给测量带来了更高的要求。雷达料液位计RBRDZB-71-6-C可以根据现场的介质，软件自带增益功能，根据现场介质的介电常数系统自动调节。可以穿透高粉尘，以及在水蒸气凝结雷达天线的情况下，依然稳定运行。二．在选择电厂物液位传感器时，需要考虑以下几个因素使用接触式传感器、非接触传感器？接触型重锤料位、导波雷达。非接触型超声波、激光，雷达。都需要一些场景限制。如选择不当，要么维护量大。要么达不到测量效果。例如电厂中的料位测量煤、灰在输送过程中料面形状为不规则性，在进料卸料过程中料面形状为凹凸状并带有大量粉尘。重锤物位计测量。（属于间歇式测量）不间断的利用重锤上下接触测量，精度低，经常出现埋锤断缆现象，维护量大。使用超声波或激光传感器的方法测量不稳定且测量不准。因为声音传播的速度在很大程度上取决于它传播的介质，导致声波测量穿过空气中的灰尘。而激光则需要可见性环境测量。电厂中煤、灰、水蒸汽，泡沫等恶劣工况是一直存在的，导致一些传感器测量失败。普通雷达料液位计胜任，煤、灰。水汽凝固、高粉尘粘结现象造成雷达天线堵塞，经常清理雷达天线粉尘否则不能工作。因为普通雷达发送频率低，波束较大，回...
安装规范与测量精度保障
传感器安装应避开进料口，小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验参考距离误差应＜0.05%FS。
