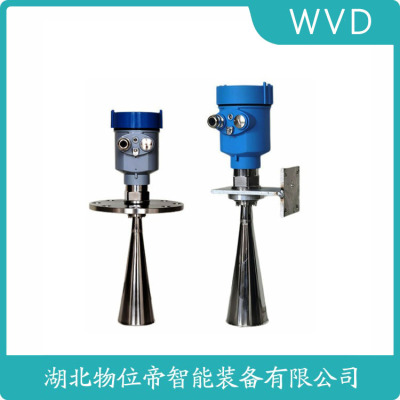

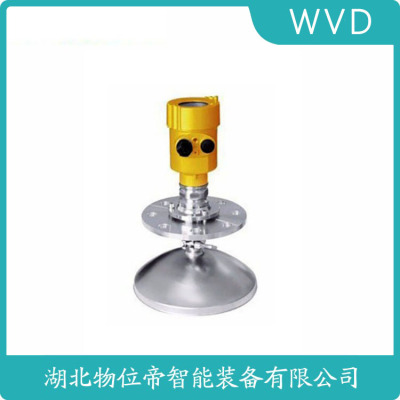

CPR1100-RCXZHTTA08雷达液位计

　　CPR1100-RCXZHTTA08雷达液位计

　　雷达物位计的安装规范与影响因素

　　安装位置应距罐壁≥200mm，避免虚假回波干扰。喇叭天线倾斜＞5°会导致测量误差增加1%，建议使用万向节调整。某粮食筒仓项目实测显示，粉尘浓度＞50g/m³时，26GHz雷达信号衰减达30dB/m。最新导波雷达（GWR）采用刚性探杆，能穿透泡沫层检测真实液位，适用于发酵罐等复杂工况。温度影响方面，每100℃环境温度变化会引起0.5%的时基误差，高温型产品（-40～200℃）需特殊校准。

　　如何确保安装满足IP67的要求:1.请确保密封头未受损

　　2.请确保电缆未受损

　　3.请确保所使用的电缆符合电气连接规范的要求

　　4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①

　　5.请拧紧电缆密封头，见②

　　6.请将未使用的电气接口用盲堵堵紧，见③

　　<  调试方法

　　RBRD10 系列有三种调试方法:

　　CPR1100-RCXZHTTA08雷达液位计

　　过程压力 -0,2 … +2 bar（-20 … +200 kPa）

　　雷达物位计 料位计  导波料位计 液位计 超声波料位计 液位机 振动液位开关

　　振动料位开关 电容式料位开关  雷达料位计   导波液位计   超声波液位计

　　VEGA雷达料位计系列:

　　VEGA PS61  VEGAPULS61   VEGAPS62 VEGAPULS62  VEGAPS63 VEGAPULS63

　　的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!请遵守当地电气安装规程的要求；

　　请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；

　　请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。

　　<  防护等级

　　本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:

　　VEGA雷达液位计VEGAPULS64 PS64.AXBXXCHXKMXXX威格雷达液位计VEGAPULSC21 PSC21.XXXXXGBHB

　　VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA液位计VEGACAL63 CL63.CXFGAXKMXX

　　VEGA液位计VEGASWING63PT

　　1．显示／按键2．上位机调试

　　3．HART手持编程器

　　<  显示/按键

　　通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。

　　< 上位机调试  通过HART与上位机相连

　　①  RS232接口或USB接口

　　②  RBRD1X

　　HART适配器④  250欧姆电阻

　　<  HART手持编程器编程  RBRD1X可用于HART手持编程器编程

　　①  HART手持编程器

　　②  RBRD1X

　　③  250欧姆电阻

　　■RBRD19  物位计选型

　　<  安装前的准备

　　请注意以下事项，以确保仪表能正确安装:

　　PS67.XXBXCHAMXX（此系列量程0...15米，温度-40℃...80℃,压力-1...3bar）PULS68.XXEGD2HKMAX（此系列量程0...70米，温度-40℃...200℃,压力-1...40bar）

　　SON61.XXAGHKNAX（此系列量程液体0.25...5米/固体0.25...2米，温度-40℃...80℃,压力-0.2...2bar）
