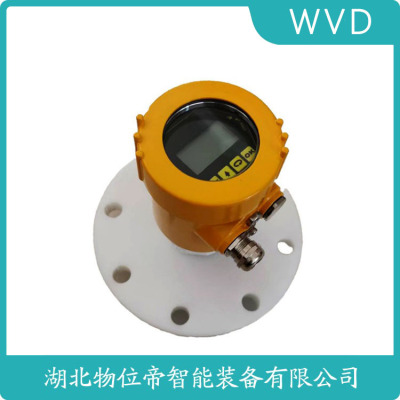

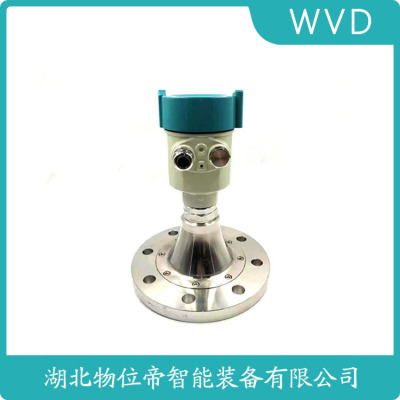

7ML54400AA000AA2雷达物位计
防爆与安全认证标准体系
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳能承受内部爆炸压力1.5MPa。本安型（Ex ia）雷达允许在Zone 0区使用，回路能量限制在1W以下。SIL3认证产品具有冗余CPU架构，硬件故障检测覆盖率＞99%。某油气平台应用案例显示，通过API 670标准的雷达物位计平均无故障时间（MTBF）达15年。最新光纤雷达彻底消除电火花风险，已应用于氢气储罐测量。
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
PMC41-RE12MBH11R1BI10-M30-AD4X
E2E-X20MD1
NI15-M30-AP6X
E2E-X14MD1
GDGW51-PBYPABAMX L=1M
E3S-R67
FMD630-KS4F2EA1CQ1[L3]
BAR66XXGGBP1DHAMA L=12m
PMC1331IZ-1B1F2962F1T（GT2）PMC133IZ-1B1F2962GN1（GT2）
PMC133IZ-1B1F2962F13（GT2）
PMC535-13BA2P6G1GT（0-1MPA）
PMP48-RE13M2H2EKH1（0-400KPa）
PMC133-1R1F2P6F3ZT（-0.1-0Mpa）
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
VEGA雷达液位计在石油化工行业中得到广泛的使用。雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警操作等。加装保护箱一方面可避免液位计直接遭受雷击，更重要的是可增加一层屏蔽空间,可有效的减少闪电电涌对设备的损坏，建议的液位计均可加装金属保护箱。为加强雷达液位计防护的系数，可考虑加装适配的信号浪涌保护器，浪涌保护器应装在仪器保护箱内。信号浪涌保护器两端接线长度不应大于0.5 m，浪涌保护器的接地端子应于雷达液位计的接地端子相连接。
