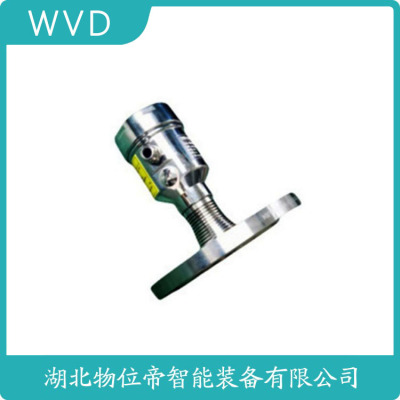

DM-RD002C雷达物位计批发
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
反射的脉冲信号沿缆绳传导到仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为:L=E-D
通过输入空罐高E（=零点），满罐高F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
液体及固体测量，复杂过程条件。
参数: 工作频率:6.8GHZ
测量范围:缆式:0-30m；杆式、同轴式:0-6m
重复性:±3mm
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:雷达料位计的工作原理与分类
雷达料位计通过发射6-80GHz的微波信号并接收回波来测量物料高度，分为脉冲波（量程30m）和调频连续波FMCW（精度±1mm）两种。26GHz设备适用于大多数工况，80GHz高频型号可检测介电常数低至1.4的物料。某化工厂应用显示，80GHz雷达测量ε=1.8的塑料颗粒时，信号强度比26GHz型号提升20dB。最新相控阵技术实现电子波束偏转，能自动避开仓内障碍物，安装灵活性提高40%。
导波雷达液位计与其他雷达液位计相比，具有不同的工作原理，也有自己的优势和不足。用户尤其是采购人员了解这些信息，对于正确的选型重要。下面，就导波雷达液位计的原理和优缺点具体介绍如下。
一、导波雷达液位计的工作原理
导波雷达液位计的工作原理是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
而普通雷达液位计的工作原理是****—反射—接收。具体说来就是，雷达传感器的天线以波束的形式****电磁波信号，****波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。****及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。
计为Rada-21高频脉冲雷达液位计
二、导波雷达液位计的优缺点
1、导波雷达液位计的不足
（1）不适合用于测量腐蚀性和粘附性液体，也不适合用于食品等级要求较高的场合
从两种雷达液位计的不同工作原理，可知雷达液位计是非接触式测量，导波雷达液位计为接触式测量。所以，需要考虑介质的腐蚀性和粘附性，在食品等级要求较高的场合，也一般不用导波雷达液位计。
（2）导波雷达液位计的安装和维护不便
导波雷达液位计在测量时，过长的导波杆（缆）为安装和维护增加了不少困难。而且相比能够互换使用的普通雷达液位计，导波雷达液位计的导波杆（缆）的长度根据工况固定，一般不能互换使用。所以，一般来说，导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。
（3）导波雷达液位计的测量距离受限
导波雷达液位计的测量距离不会很长，而普通雷达液位计在30~40m的罐体上应用比较常见，甚至可测到60m。
2、导波雷达液位计的优势:
（1）对波动较大介质的测量更稳定
在罐内有搅拌，介质波动较大的工况下，用底部固定的导波雷达液位计比普通雷达液位计更为稳定，优势也更为明显。
（2）更适于对小罐体内物料的测量
在测量小罐体内的物位时，由于安装测量空间小（或罐内干扰物较多），一般普通雷达的液位计不适用，而导波雷达液位计则不受限。
（3）导波雷达液位计不受介电常数高低的限制
普通雷达液位计和导波雷达液位计的测量原理都是基于介质介电常数的差别进行测量的，由于普通雷达液位计****的波是发散的，当介质介电常数过低时，信号太弱测量就会不稳定，而导波雷达液位计****的波是沿导波杆传播的，信号相对稳定。
此外，导波雷达液位计一般还有底部探测功能，可以根据底部回波信号的测量值加以修正，使信号更为稳定准确。
一、定义
杆式导波雷达液位计是一种接触式物位测量仪器，它使用导波杆直接插入测量介质，通过导波杆内的雷达波的反射来测量液位高度。
二、工作原理
杆式导波雷达液位计基于时域反射原理（TDR）工作。它以高频振荡器为基础，发射电磁脉冲，这些脉冲沿着导波杆向下传播。当被测介质表面遇到时，部分电磁脉冲会反射回来形成回波。通过测量发射波和反射波的运行时间，可以计算出液位高度。具体来说，运行时间可通过公式t=2d/c（其中d为液位高度，c为雷达波在介质中的传播速度，通常接近光速）转换为液位高度。
三、特点高精度:由于采用雷达波进行测量，杆式导波雷达液位计具有高精度，能够满足各种液位测量的需求。高反应速度:雷达波的传播速度快，因此杆式导波雷达液位计能够迅速响应液位变化，提供实时的液位信息。性好:杆式导波雷达液位计的结构设计合理，能够适应各种恶劣的工况环境，确保长期稳定运行。适用范围广:杆式导波雷达液位计可以用于各种液体、颗粒及粉末的液位测量，能够适应不同介质的要求。
四、应用场景
杆式导波雷达液位计广泛应用于各种工业领域，如石化工业中的储罐、反应釜等；食品工业中的糖浆储存罐、烘烤炉等；以及污水处理行业中的污水池、沉淀池等。此外，它还可以用于电力行业中的水库、大型油罐等液位测量。
五、注意事项在选择杆式导波雷达液位计时，需要考虑被测介质的性质（如介电常数、电导率等），以确保测量结果的准确性。安装时需要注意导波杆的长度和插入深度，以确保测量范围符合实际需求。定期对杆式导波雷达液位计进行维护和保养，可以延长其使用寿命并保持测量精度。
综上所述，杆式导波雷达液位计是一种高精度、高反应速度、性好的液位测量仪器，广泛应用于各种工业领域。在选择和使用时，需要根据实际需求进行综合考虑。
DM-RD002C雷达物位计批发
导波雷达液位计
型号:KQ-DLDA
应 用: 液体、固体粉料
测量范围: 30米
过程链接: 螺纹、法兰
过程温度: -40～250℃
过程压力: -0.1～2Mpa
精 度: ±3mm
频率范围: 100MHZ～1.8GHZ
防爆/防护等级: Exib IIC T6/IP67
信号输出: 4～20mA/HART（两线）
Rosemount 3300 液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。Rosemount 3300 没有可移动零件，无需校准，几乎不受工艺条件的影响。凭借自上而下的液位测量和界面测量，您可控制您的液位。
罗斯蒙特3302导波雷达料位计-3300系列
规格
工作压力全真空至 580 psi（全真空至 40 bar）工作温度-40 至 150°C（-40 至 302°F）通讯协议4-20 mA/HART、Modbus探头类型硬单线、分段单线、软单线、软双线、同轴型、带 PTFE 涂层的探头
特点
Rosemount 3300 可配备多种探头，以适应大多数应用
n 、直接的液位测量，几乎不受过程条件
的影响
n 无活动部件，维护量少且无需重新标定
n 利用 M*riable 液位与界面变送器，过
程穿孔更少，安装成本更低
n 两线制技术和用户友好的组态界面使得安装
和调试简单易行
n 变送器功能全面、易于使用，具有稳定的现
场性
n 高度的应用零活性，拥有广泛的过程连接、
导波杆类型和配件
罗斯蒙特3302导波雷达料位计-3300系列
测量原理
通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进
行液位物位测量。当微波脉冲抵达具有不同介电常数的介质
时，部分能量被反射回变送器。
变送器利用次反射的余波测量界面位置。在上层产品表面
未被反射的部分微波继续向下直达下层产品表面然后也被反射
回来。其波速取决于上层产品的介电常数。
发射脉冲与反射脉冲之间的时差被换算成距离，由此计算出总
体液位或界面位置。反射强度取决于被测产品的介电常数。介
电常数越高，反射强度越大。
