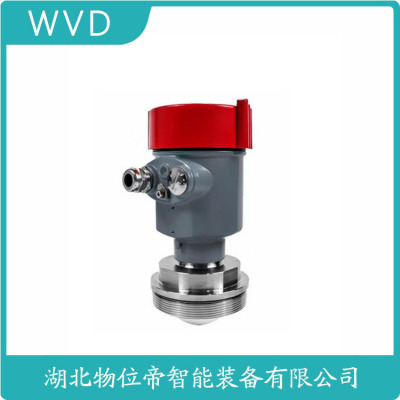

FMP57-AAACCALCA4GGE+AKPB 雷达物位计性价比高的
智能诊断与预测性维护功能
集成自诊断系统实时监测天线污染、元件老化等状态，信号质量指数（SQI）<70%触发警报。某粮仓应用使故障停机减少60%。温度漂移补偿确保长期稳定性0.01%/年。边缘计算在本地完成95%数据处理，仅上传关键参数。通过分析历史回波曲线，可提前2周预测介质特性变化导致的测量偏差。
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
主要规格产品5301 型用于测量液位或界面（界面测量适合于*浸入导波杆）。
5302 型用于测量液位和界面。
5303 型用于测量固体物位。测量原理 时域反射原理 (TDR)测量范围 长达 164 ft. (50 m)介电常数使用安装在旁通管的同轴导波杆或单缆导波杆测量时小为 1.2，其他导波杆为 1.4。请参阅 《产品数据表》了解完整的数据规格。导波杆材质不锈钢、 合金400 、 合金C276 (UNS N10276) 或 PTFE 涂层的不锈钢参考精度±3 mm (± 0.1 in. ) 或 ± 0.03% 测量距离，以者为准重复性±1 mm (± 0.04 in.)输出模拟量4-20mA叠加HART® 信号
FOUNDATION® 现场总线
Modbus过程温度 752 ºF (400 ºC)。请参阅 《产品数据表》了解完整的数据规格温度-320 ºF (-196 ºC)过程压力模拟量4-20mA叠加HART® 通讯 和 FOUNDATION® 现场总线防爆认本质 (IS) 或防爆/防火认（ATEX、CSA、IECEx、FM...）显示单元5 位集成式显示器（可选）输出变量液/料位，界面，空高，界面距离，上部产品厚度，体积，液位速率，信号强度，壳体内部温度，百分比量程外壳带双腔室的聚氨酯涂层模铸铝制或不锈钢 外壳。外壳防护等级Type 4X、IP66、IP67现场总线功能链路主设备（备用 LAS），PlantWeb 警报信息，设置向导现场总线模块资源模块、3 个转换模块、6 个模拟输入 (30 ms)、PID (40 ms)模块、计算模块、输入选择器、输出选择器 (65 ms)、信号表征器 (75 ms)组态工具罗斯蒙特 Radar Master、375 现场手持通讯器、AMS Suite:智能设备管理器、DeltaV 或其他兼容 DD 或 EDDL 的主机系统。
FMP57-AAACCALCA4GGE+AKPB 雷达物位计性价比高的

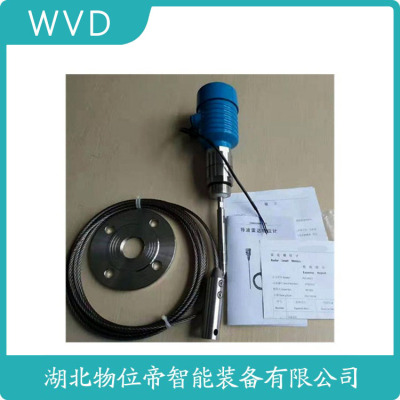

特点:<雷达型号沿导波杆传送，消除假回波信号<高重复性，4~20mA输出，带现场LCD显示 一.产品优势:ZKHH-LD-YWJ-DB 导波雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，部分脉冲被反射回来形成回波，并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，回波的性和振幅取决于上层介质与下层介质的介电常数εr。一般来讲，上层的介质通常为气体，其介电常数接近εr1.0，下层被测介质的介电常数较高。
应 用:液体
测量范围:10米
过程连接:螺纹、法兰
过程温度:-20-220℃
过程压力:-1.0-40bar
精 度:0.2s（根据具体使用情况而定）
电流信号:4…20mA
精度 :<0.1%
天线材质 YYD801、YYD802为PP/PTFE
YYD803 为316L不锈钢
通讯接口 HART通讯协议
过程连接 HHD801 （PP，PTFE天线） :G1-1/2 316L不锈钢，:
YYD802（棒式天线） :翻边法兰DN50，DN80，DN100，DN150
YYD803（喇叭口形式天线）:法兰DN50，DN80，DN100，DN150，DN200，DN250
电源 电源:24V DC（+/-10%），波纹电压:1Vpp
耗电量:max22.5mA
环境条件 温度:－40℃…＋80℃
容器压力（表压）－1…40bar
防爆认 ExiaII C T6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口:2个M20×1.5（电缆直径5…9mm）
随着许多新型液位计产品和技术的出现，原有的液位计检定装置普遍存在着准确度不高，安装方法不方便等问题，为此我公司经过大量调研液位计的工况环境、液位计产品的现状，以及现有的检定条件、检定方法，并综合国内市场上对液位计计量设备的要求，恒升伟业研制了一套液位计检定装置。
测量范围:可根据客户需求定制，量程可做到4000 mm（实验室层高至少为实测高度+600mm）。建议常用量程:（0-2000）mm、（0-2500）mm、（0-3500）mm等；
控制误差:±0.05 mm；±0.1 mm；±0.2 mm；±0.5 mm；±1 mm； 标准器准确度:光栅位移运动平台 ±0.02/0.05/0.1mm，±0.1mm ，钢直尺/钢卷尺±（0.1+0.1L）mm；
工作介质:水； 数字信号采集接口:RS232/RS485； 模拟信号采集类型:4～20mA、0～5V，精度:±0.02％、±0.05％； 位移控制精度:0.01/0.1mm；分辨率:0.01/0.1/1mm； 测量接口:侧装系列DN 20～DN 100（标准DN50，其它接口由用户提出，另外定制），顶装系列DN 50～DN 150（标准DN150 ，其他接口由用户提出，另外定制）。 控制速度:2米/10min 量程满足《JJG971-2019液位计检定规程》中的准确度等级，并满足液位计溯源要求。
1、主体部分:
主体部分采用不锈钢，对接液部分和密封部分采取防腐处理，外壳平光处理，
表面平光处理，有效刮花及油污残留主体部分主要由测量筒体，水箱，柜体等部件组成
8、软件部分
可实现预设参数自动测量
实现测量数据的自动采集、分析、计算与显示
可生成与打印记录、报告
能获知当前测量工作状态信息
液位计/变送器（磁翻板/磁致伸缩/电容式、投入式、射频/振动/音叉/超声波/导波雷达、钢带/玻璃管/玻璃板/外贴/视窗式、浮标/浮球/浮筒/浮子式等）
