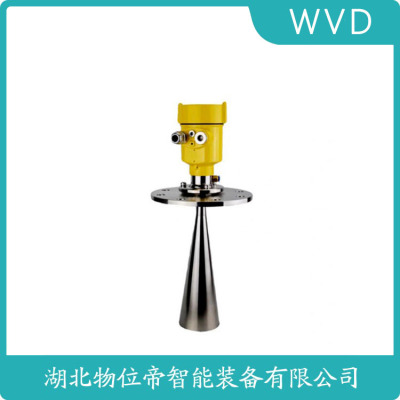

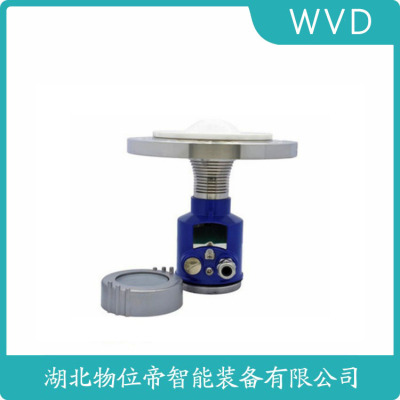

HCDAR雷达料位计
雷达物位计的工作原理与技术分类
雷达物位计通过发射高频电磁波（通常6-80GHz）并接收回波来测量物位，分为脉冲波（5-30m量程）和调频连续波（FMCW，精度±1mm）两种类型。Ku波段（24-26GHz）设备适用于大多数工况，而79GHz高频雷达可检测低介电常数（ε＜1.4）介质。某化工厂案例显示，采用80GHz雷达测量沥青储罐，克服了蒸汽干扰，精度达±3mm。最新相控阵技术实现电子波束偏转，能自动避开罐内障碍物，安装灵活性提升50%。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
SWING61.XXBGVTPRXWELL52.XXX4ALD1DC1X
SWING61.XXGAVXPPX
SWING61.XXBGVTPRX
VB63.XXANDRKMX L=450MM
VB63.XXANDRKMX L=1600MM
VIB63.GXANDRANX L=300MM
HCDAR雷达料位计
VEGA物位计VEGAPULS62PS62.DXENBFHDMAX威格导波雷达物位计VEGAFLEX86FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62SONS62.E
VEGA超声波液位计VEGASON62SN62.XXAGVDMXX
VEGA音叉振动开关VEGAVIB61VB61.XXAGDRKMX
PMC45-RE11F2H1AL1PS61.XXAGPHANAX
VEGABAR66XXBGBP1DHAMA
PS61.XXBAEHKMXX
PS65.XXKGPHKMXX
PMD235-KH4D2EB1C
PMP41 RE13P2H21T1
PMC41-RE11F2H21T1
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
应用:高温环境测量块料或颗粒测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
