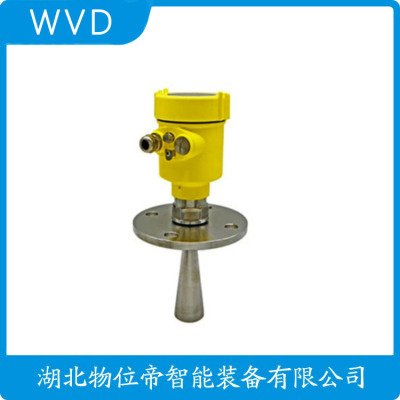

GDRD83-PFMAGPABBMB雷达液位计性价比高的
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
雷达物位计的构成
雷达物位计作为现代工业中常用的液位测量仪器，凭借其高精度和非接触式的特点，广泛应用于石油、化工、食品、制等行业。在这些行业中，雷达物位计主要用于对液体、粉末或颗粒等物料的测量。为了确保雷达物位计能够在不同的工况环境下稳定工作，了解其构成和工作原理显得尤为重要。本文将详细探讨雷达物位计的构成要素及其工作原理，以帮助读者地理解这一技术，并为相关行业的应用提供指导。
雷达物位计的核心部分包括发射器、接收器、天线以及信号处理单元。这些组成部分共同协作，完成物位测量任务。发射器负责产生高频的电磁波信号，通常是微波或毫米波，信号通过天线发射出去。当电磁波遇到物料表面时，会发生反射，反射回来的信号被接收器接收并传送到信号处理单元进行分析。通过计算发射信号与反射信号之间的时间差，雷达物位计能够计算出物料的高度或位置。
发射器（Transmitter）
发射器是雷达物位计的重要组成部分，通常利用微波技术生成频率稳定、功率适当的电磁波。发射器的设计能够适应不同环境下的电磁波传播要求，并确保信号在较远的距离内能够保持的强度。发射器的性能直接影响雷达物位计的测量精度和稳定性。
接收器（Receiver）
接收器用于捕捉反射回来的信号并进行放大处理。它的工作原理是根据反射信号的强度和到达时间来推算物料的表面位置。接收器的灵敏度和带宽宽度是影响测量精度和响应速度的关键因素。现代雷达物位计通常采用数字信号处理技术，提升了接收器的性能。
天线（Antenna）
天线用于将发射信号有效地传播到目标物体，并接收反射回来的信号。天线的设计直接影响雷达物位计的测量范围和分辨率。天线的类型可根据应用需求进行选择，常见的有波导天线、对向天线和螺旋天线等。
信号处理单元（Signal Processing Unit）
信号处理单元是雷达物位计的大脑，其主要功能是对接收到的信号进行处理、分析和计算。通过对反射信号与发射信号时间差的测量，信号处理单元能够计算出物料的物位，并输出对应的数字信号或模拟信号，以供其他设备进行处理或显示。
雷达物位计通过发射微波或毫米波信号，遇到物料表面时发生反射。这些反射信号会被接收器接收，并传递到信号处理单元。通过对比发射信号与反射信号的时间差，计算物料表面到仪器的距离。由于雷达波的传播速度是已知的，因此，通过测量信号的往返时间，雷达物位计可以准确地计算出物料的高度或位置。
与传统的机械式液位计相比，雷达物位计具有诸多优势。它能够在高温、高压、强腐蚀等复杂工况环境下稳定工作，且不受物料特性（如颜、气体或蒸汽等）的影响。雷达物位计还能够进行远程监控，方便集成到自动化系统中，提高了生产效率和性。
雷达物位计作为现代工业自动化测量的关键工具，其结构设计和工作原理决定了其在各种环境中的稳定性和精度。其发射器、接收器、天线以及信号处理单元的精密协作，使得雷达物位计在液位测量中发挥着不可替代的作用。在日常应用中，选择合适的雷达物位计产品，不仅需要了解其基本构成，还应根据不同的工业需求进行优化配置，从而达到佳的测量效果和系统性能。
本文章主要介绍了:高频雷达液位计盲区,雷达液位计的罐旁指示器,雷达液位计导波反射等信息
罗斯蒙特540系列二线制雷达液位变送器
罗斯蒙特540系列二线制雷达液位变送器具有**性能，适用于广泛的应用及过程条件。540系列由5401（-6GHz）型和5402（-26GHz）型两种型号组成。为获得**限度的灵活性，每种型号都可配备各种类型的天线。
由于采用双重信号变送器和接收器——双端口技术使其具有出的测量性
采用抗冷凝天线，变送器导波管对于涂层不敏感
由于采用圆化波，使来自障碍物/储罐壁的回波减少
罗斯蒙特RadanMaster具有轻松组态和“测量与学”功能
具有的工厂管控网（PlantWeb）功能
罗斯蒙特560雷达液位变送器
(雷达液位计导波反射)
在工业应用当中，液位计种类繁多，不同的现场工况对应不同的液位计，如果要说哪款液位计是好的，真的很难决择，不同的介质、不同的需求是不一样的，选择一款液位计有众多的标准，所以我们要一分为二的区别对待。下面跟随瑞凌一起探讨雷达液位计与超声波液位计的一些应用
1、雷达液位计应用
在近些年，雷达液位计价格与超声波液位计差不太多，且其性能明显优于超声波液位计，所以也开始被更多地使用了。
雷达信号的运行时间不受温度、雨水、风、雾的影响。
雷达传感器测量精度为+/-2mm，不受外界影响。
雷达传感器不存在"盲区"，不需占用很多空间。
(雷达液位计导波反射)
超声波用的是声波，雷达用的是电磁波，这才是更大的区别。而且超声波的穿透能力和方向性都比电磁波强的多，这就是超声波探测现在比较流行的原因。
主要应用场合的区别:
超声波和雷达主要是测量原理的不同，而导致他们的不同的运用场合。雷达是鉴于被测物质的介电常数的，而超声波是鉴于被测物质的密度的。所以介电常数很低的物质雷达的测量效果就要打折扣，对于固体物质一般也推荐用超声波。同时雷达发射的是电磁波，不需要传播媒介，而超声波是声波，是一种机械波，是需要传播媒介的。另外波的发射方式元件不同，如超声波是通过压电物质的振动来发射的，所以它不可能用在压力较高或负压的场合，一般只用在常压容器。而雷达可以用在高压的过程罐。雷达的发射角度比超声波大，在小容器或瘦长的容器不推荐用非接触式雷达，一般推荐导波雷达。就是精度的问题，当然了，雷达的精度肯定是比超声波高，在储罐上肯定是用高精度雷达的，而不会选超声波。至于价格方面，一般情况下超声波比雷达低，当然一些大量程的超声波价格也是很高的，如6～70米的量程，这时雷达也达不到，只能选超声波。
(雷达液位计导波反射)
罗斯蒙特雷达液位计SaabTankRadarRex利用非接触雷达测量方法、无活动零件、只有天线伸入储罐内部环境，从而达到无与伦比的性。如今对于雷达液位测量，目前主要存在两种调制方法:脉冲法，测量脉冲到达产品表面并返回所用的时间，脉冲雷达液位计主要适用于精度要求较低的应用场合；调频连续波(FMCW)，可提供高精度的测量值，高性能雷达液位计采用这种方法。
为提高精度，罗斯蒙特雷达液位计TankRadarRex配备一些内置的功能，下面分别介绍:
1、数字参考
罗斯蒙特雷达液位计需要内部参考基准，使雷达的扫描呈对线性，与线性度的偏差都将产生相应的误差。为达到高的精度，SaabTankRadarRex采用数字晶体振荡器，可以达到利用目前技术水平所能提供的稳定的参考基准。
(雷达液位计导波反射)
霍尼韦尔（中国）提供Trendview数据记录器和的分析软件套件，
以满足用户的数据记录需求。有三种型号可供选择，可显示水平和垂直图表，
数字值和条形图的各种组合。为了补充这些记录器，霍尼韦尔（中国）提供TrendManager软件套件。
该工具包有助于绘制连续和批量数据的图形，分析和存档数据，
配置无纸记录器，设置记录器数据的预定上传或实时采集数据，
并将其导出到其他软件包（如Excel）。该软件套件包括TrendViewerPro，
TrendManagerPro，TrendServerPro，带OPC服务器的TrendServerPro和数据库管理工具。
适用于需要在单个设备中进行记录和控制的过程。
(雷达液位计导波反射)
1MHZADCP传感器
名称 技术参数
工作频率 1MHZ
测量主河道宽度 0.85m至30m
盲区 小0.5m
单元层数 256层
单元尺寸 动态可调
三波束 带水平两波束及垂直水位波束
水平波束角指向角 不大于1.4°
旁瓣*** >60dB，垂直波束指向角不大于3.8°
水平超声波夹角 130°
数据输出 实时水位、单元流速、断面面积、流量、水量等数据
流速测量范围 ±10米/秒
流速分辨率 0.001米/秒
流速准确度 ±1%实测流速
水位测量范围 0.15米至30米（从表面开始计算）
水位准确度 ±0.006米（＜6米），±0.1%FS（≥6米）
陶瓷水位压力传感器 量程30m
工作电压 DC7-15V
通讯协议 MODBUS-RTU,SDI-12
温度传感器
测量范围 -5°C?45°C
温度精度 ±0.05度
倾斜角度传感器精度 ±0.2度
传感器工作状态自诊断功能 传感器故障，被障碍物遮挡，被粘附等内蒙古双频差分计术品牌企业
(雷达液位计导波反射)
了解更多关于:雷达液位计的死区设置，杰创雷达液位计，uka雷达液位计，雷达液位计设置方法，罗斯蒙特雷达液位计调试，导波雷达液位计安装需要什么，雷达液位计水汽大，江苏导波雷达液位计，雷达液位计测内浮顶，saab雷达液位计，雷达液位计 图例，vega蓝牙连接雷达液位计，导波雷达液位计检修注意事项，雷达液位计专家，德国e+h 雷达液位计，威格雷达液位计说明书，雷达液位计厂家vage，雷达料位计和雷达液位计，雷达液位计量程如何设置，雷达液位计
导波雷达液位计
型号:KQ-DLDA
应 用: 液体、固体粉料
测量范围: 30米
过程链接: 螺纹、法兰
过程温度: -40～250℃
过程压力: -0.1～2Mpa
精 度: ±3mm
频率范围: 100MHZ～1.8GHZ
防爆/防护等级: Exib IIC T6/IP67
信号输出: 4～20mA/HART（两线）
GDRD83-PFMAGPABBMB雷达液位计性价比高的
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
NIVELCO 导波雷达液位计是测量液位的方法；导波雷达液位计测量不受罐体形状的影响；也不受介电常数、温度、压力与密度的影响；导波雷达液位计的测量长度可以灵活变更，无须标定；测量结果具有高、可重复性、高分辩率；NIVELCO导波雷达液位计的测量范围可达24米，适用的介质温度范围-50℃∽＋250℃，适用的压力范围40bar；导波雷达液位计有多种探头类型和材质可供选择；数字化显示可供选择。
导波雷达液位计的技术参数如下:
液体:量程小于15m时，±5m；量程大于15时，测量值5m±0.05%
温度飘移 0.01%/℃
重复性 2m
介质温度-50～250℃
法兰温度-30～200℃/-30～150℃爆型
环境温度-30～60℃/-30～5℃爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 2mA
供电 18～35VDC/小于28VDC爆型
外壳材料铸铝还氧涂层
护等级 NEMA（IP65）
爆 ATEX II 1G 或II 1/2 D T 100℃EEX ia II C T6.。。T3或EEX ia II B T6.。。T3
重量 2Kg（无探头）
工作频率100MHZ～1.8GHZ测量范围杆式、双杆式:0～6m重 复 性±3mm分 辨 率1mm采 样回波采样55次/s响应速度>0.2S（根据具体使用情况而定）输出信号4～20mA精 度<0.1%通讯接口HART通讯协议过程连接G1-1/2法兰DN50，DN80，DN100，DN150过程压力-1～40bar电 源24VDC(±10%),纹波电压:1Vpp耗 电 量max22.5mA环境条件温度-40℃～+80℃防护等级IP68防爆等级EXiaIICT6电缆入口2个M20×1.5(电缆直径5--9mm)
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种）质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。
一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
1、能耗低。信号能量小，为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位；另外由于导波雷达耗能小，供电回路不是单独的交流供电，从而大大节省了安装费用。
2、信号在传输中不受介质波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
3、介质介电常数的变化对测量性能影响不大，导波雷达和常规雷达一样，采用传输时间来测量介质液位，信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别，普通雷达需考虑介质的影响，比较难辨识真正的液位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。
4、介质密度的变化不影响测量，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
5、雾气和泡沫不影响测量，由于电磁波不通过空间传播，因而雾气不会引起信号的衰减，泡沫也不会对信号进行散射而损失能量。
