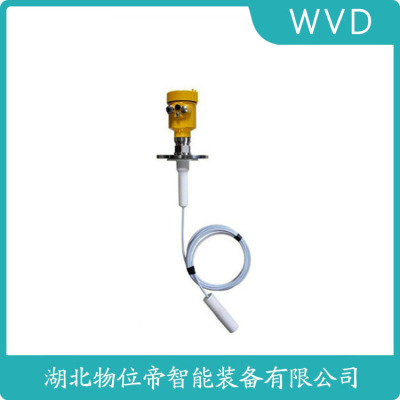

ST-CTLDAR808KTC雷达液位计
雷达物位计的工作原理与技术分类
雷达物位计通过发射高频电磁波（通常6-80GHz）并接收回波来测量物位，分为脉冲波（5-30m量程）和调频连续波（FMCW，精度±1mm）两种类型。Ku波段（24-26GHz）设备适用于大多数工况，而79GHz高频雷达可检测低介电常数（ε＜1.4）介质。某化工厂案例显示，采用80GHz雷达测量沥青储罐，克服了蒸汽干扰，精度达±3mm。最新相控阵技术实现电子波束偏转，能自动避开罐内障碍物，安装灵活性提升50%。
- 精度 ±10 mm- ECHOFOX-信号分析处理，采用的模糊逻辑
- 通过 PLICSCOM, HART-编程器或计算机调试
- 属于plics产品系列
测量范围 液体: 0.25 … 5 米
固体: 0.25 … 2米
过程连接 螺纹G1 1/2A，材料: PVDF
过程温度 -40 … +80 °C
VEGA雷达物位计技术发展。随着科学技术的发展，不断有新型物位计出现。目前市场上的物位计其外壳体与法兰一般是设计成一体的，外壳体上的表头不能旋转，天线的发射角度也是一成不变，当需要 360度调节旋转角度时，一般需要拆卸法兰，然后重新安装，费时费力，另外现有的雷达物位计存在外形尺寸偏大、电子部件密封效果差、无法有效去除干扰等问题。360度旋转式雷达物位计，包括外壳体、外壳上盖、罩体、连接法兰和平法兰，外壳体内设有空腔，空腔内设有电源板，外壳体的下端设有扩径的罩体，罩体的内部空腔中装配有天线盒，罩体的下端面呈斜面，罩体的下端口处对应设有斜置的外环边，外环边上均匀布置 4个环形通槽，罩体的下端安装一连接法兰，连接法兰包括连接管，连接管的上下两侧对应设置有上法兰盘和下法兰盘，上法兰盘的上端面通过环形通槽中的 T型螺栓与罩体固定，下法兰盘的盘面上设置两个环形通槽。
ST-CTLDAR808KTC雷达液位计
VEGA雷达液位计VEGAPULS64 PS64.AXBXXCHXKMXXX威格雷达液位计VEGAPULSC21 PSC21.XXXXXGBHB
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA液位计VEGASWING63PT
应用:高温环境测量块料或颗粒测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
威格音叉振动开关VEGASWING51SG51.XXSGATPVLVEGA显示器VEGADIS81DIS81.ACIANNAAX
VEGA控制器VEGAMET624MET624.
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA物位计VEGAPULS31PS31.XGMHB
威格物位计VEGAPULS67PS67.XXBXXHKMXX
德国E+H雷达物位计FMR57说明调试调试Micropilot 时，需要输入空标距离“E” (零点)、满标距离“F ” (满量程)和应用参数，仪表自动
适应过程条件。电流输出型仪表的零点(E)和满量程(F)的工厂设置值分别为4 mA 和20 mA；数字
量输出型仪表和显示单元的零点(E)和满量程(F)的工厂设置值分别为0 %和100 %。数字式输出型
