化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
导波雷达物位计，液位计
1.产品概述
1.1测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
1.2测量范围
H－－－－测量范围
L－－－－空罐距离
B－－－－顶部盲区
E－－－－探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意:
只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。
2 .仪表介绍
WRD71
应用液体、固体颗粒
测量范围30米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD72
应用液体、固体颗粒
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD73
应用液体
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)- 4 -
3.安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。
3.1安装位置:
<尽量远离出料口和进料口。
<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
<建议安装在料仓直径的1/4处。
<缆式探头或杆式探头离罐壁小距离不小于30厘米。
<探头底部距罐底大约30mm。
<探头距罐内障碍物小距离不小于200mm。
<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。

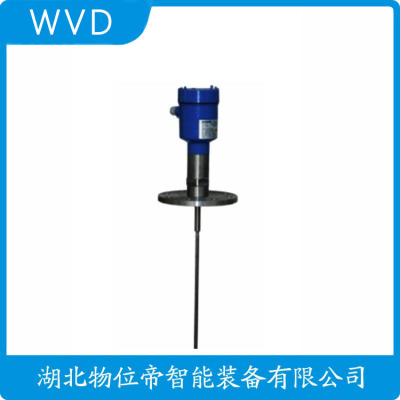

3.2右图为杆式雷达安装图，主要用于液体液位的测量。
特点:
<可以测量介电常数大于等于1.9的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.3右图为双杆式雷达安装图，主要用于液体液位的测量。
特点:
<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
<可以测量介电常数大于等于1.6的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.4安装方法
<合理安装能确保仪表长期而的测量
仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。
当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。
<在塑料罐上安装
注意！
无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
<仪表探头与罐壁的距离
仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。
注意事项:
<雷达安装不要装在下料口处（图一）
<应避免罐内其它装置接触到微波传导部件（图二）
<应避免导波缆绳接触到安装短管（图三）
缆绳所受下拉力
当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:
1.缆绳长度 2.物料的密度 3.储仓的直径 4.缆绳的直径
以下是6mm缆式探头典型介质产生的压力
干扰的优化
<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果
<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。
腐蚀性介质测量
<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。
导波雷达探头末端的固定
<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。
■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；
■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。
※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系
4.接线方式
如右图。
5.调试
WRD可以通过三种方式调试:
<通过显示调整模块WPM
<通过调试软件WSOFT
<通过HART手持编程器
5.1通过编程模块调试（WPM）
5.2通过WSOFT软件调试
<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。
<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。
5.3通过HART手持编程器
6.导波雷达物位计，液位计仪表尺寸
7.导波雷达物位计，液位计仪表线性
8.导波雷达物位计，液位计技术参数:
工作频率:100MHZ-1.8GHZ
测量范围:缆式:0-30m；杆式、双杆式:0-6m
重复性:±2mm
分辨率:1mm
采样:回波采样55次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:
通讯接口:HART通讯协议
过程连接: G11 /2A
法兰DN50，DN80，DN100，DN150
过程压力: -1-20bar
电源:电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:IP67
防爆等级:EXia II CT6
两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)
9.产品选型
WRD70仪表型号， 探头类型， 大量程， 材质
WRD71 6mm缆式探头 30000mm 不锈钢
WRD72 10mm杆式探头 6000mm 不锈钢
WRD73 10mm双杆式探头6000mm 不锈钢（法兰安装）
防爆
P非防爆型（普通型）电流信号输出（4-20mA）HART协议
I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议
D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议
一体化过程连接/材质
G G11 /2A螺纹不锈钢
N 11 /2NPT螺纹不锈钢
C法兰DN50 PN16C不锈钢
D法兰DN80 PN16C不锈钢
E法兰DN100 PN16C不锈钢
F法兰DN150 PN16C不锈钢
H法兰DN200 PN16C不锈钢
K法兰DN250 PN16C不锈钢
Y约定
关键词:
CKAS-RLG-02雷达物位计批发
雷达液位计是对一系列用雷达原理测量液位高低的仪器的总称，导波雷达液位计就是增加了导波功能的雷达液位计，那么，导波雷达液位计原理是怎么样的呢?其中“导波”是什么意思呢?
“导波”的意思是指雷达从杂波中把目标信号检测出来。我们知道，雷达波遇到测量液面后在反射回来，通过计算时间、介质等，就能得出所测量液面的高低，然而由于液体表面有雾气和泡沫物体、介质在波导体上的沉积和涂污的回波信号存在，雷达很难分辨出那一个回波才是真正的目标。导波雷达采用一个波导体(探头)传播电磁能量，具有常规通过空间传播电磁波的雷达液位仪表的性能，并具有如下的优点，可很好地用于石油化工设备中烃类及其他介质液位的测量。
总而言之，“导波”就是“引导目标信号”的意思，使用导波雷达液位计有以下优点:
1、由于信号在波导体中传输不受液面波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，约为所发射能量的20%，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
2、介质密度的变化对测量无影响，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
3、能耗低。GWR输出到波导探头的信号能量小，约为常规雷达发射能量(1mW)的10%。这是因为波导体为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位;另外由于导波雷达耗能小，采用回路供电而不是单独的交流供电，从而大大节省了安装费用。
雷达物位计有什么作用呢？雷达物位计的原理是什么？你想不想知道雷达物位计是怎么工作的呢？
我们把这个名字拆开，首先介绍雷达。雷达是什么？雷达安装在飞机或者轮船上面，不断的向外发射雷达波，当遇到人的肉眼看不到的障碍物的时候，但是雷达波可以碰到，并且同时返回来，回传到雷达中，雷达接受到返回的雷达波后，就知道前面有障碍物了。
把这个原理运用到测量仪器上，就产生了雷达物位计。通过波发射到返回的时间，就可以计算出物体的高度了。
雷达物位计如果细分，有专门测量液体的雷达水位计、雷达液位计，测量固体的雷达料位计等等，型号有6G、26G等，你可以根据您的需求购买。
一、工作原理
JK系列智能雷达液位计是嘉可仪表推出的新一代高性能物（液）位测量解决方案产品。雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达接收到微波脉冲并将其传输给处置电路，处置电路通过智能化的软件识别出正确的回波，距离被测物表面的距离D与脉冲的时间行程T成正比:
D = C *T/2
其中C为光速，因安装高度（雷达天线到0参考点的距离）E已知，则物（液）位L为:L=E-D

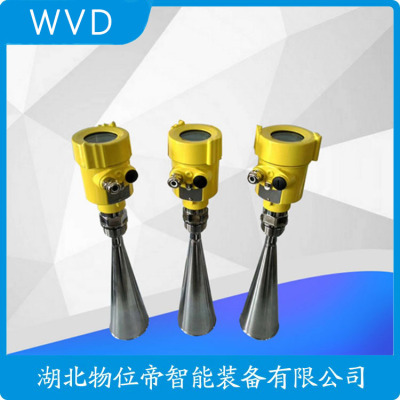

嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
二、智能雷达液位计产品特点
1、不受温度、压力等外界环境影响；
2、波束小，能量集中，抗干扰能力强，度高；
3、系统设计采用工业级标准芯片，稳定性高，工作温度范围宽；
4、128*64点阵图形液晶，可同时显示水位、流量、累计流量和系统时间；
5、RS485通信接口，可实现数据的远距离传输；
6、软件设计智能化，有多种标准渠型可选，还可对非标准的水槽进行现场组态；
7、集成了温度补偿电路，可消除温度对测量数据的不良影响；
8、精度高、稳定性好；
9、低功耗；
10、主控制器和传感器采用分体式设计，并可按照现场环境改换不同量程的传感器；
11、结构、安装便捷；
12、防潮、防尘、防绣蚀；
13、防雷击、防射频干扰；
三、适用范围
1、水文测量与监控
2、城市及供水系统
3、循环水及污水处置系统
4、工业现场液位、流量的测量与控制
CKAS-RLG-02雷达物位计批发
介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的介电常数介质。
