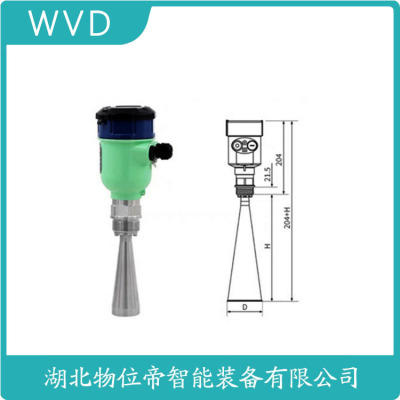

FMP57-AAACCALCA4GGE+LA 导波雷达物位计供应
通信协议与系统集成能力
支持4-20mA+HART、PROFIBUS PA/FF等多种协议，无线HART版本采用2.4GHz频段，电池寿命5年。某智能工厂通过OPC UA接口直连MES系统，采样周期缩至100ms。IO-Link 1.1支持远程配置，调试时间从4小时压缩至15分钟。云端数据用于库存预测，精度达0.1m³。
是一种常用的液位测量仪器，其具有高精度、高反应速度、广泛的应用场景等特点。本文将介绍导波雷达的应用场景，并从两个实际测量案例出发，说明导波雷达液位计的性。
导波雷达液位计的应用场景，导波雷达液位计由于具有高精度、反应速度快、性好等特点，因此其应用范围广泛。常见的液位测量应用场景如下:石化工业:如、反应釜、造纸机械等等;食品工业:如糖浆储存罐、烘烤炉、松饼罐等等;污行业:如污水池、沉淀池、调节池、反渗透设备等等;电力行业:如水库、大型油罐等等。
两个导波雷达液位计实际案例，个石化厂储罐液位测量，在这个案例中，一个石化厂需要对大型储罐的液位进行监测。考虑到储罐的大型、高度等因素，这里采用了导波雷达液位计进行液位测量。由于储罐液体性质较为复杂，如锂盐、溴化钾等腐蚀性物质，因此对测量仪器的性和精度提出了较高的要求。经过使用导波雷达液位计进行液位测量后，其反应速度和精度都得到了较好的保障，为厂家带来了较好的生产效益。第二个食品工业烘烤炉温度测量 在食品工业的烘烤炉中，需要测量炉膛的液位，以便控制烘烤温度和时间。传统的液位计在液位变化较大的情况下不准确，需要经常进行手工调整。为了提高测量的准确性和便捷性，这里应用了导波雷达液位计进行液位测量。因为导波雷达液位计具有反应速度快、高精度的特点，它提供了准确的液位读数和高水平的自动控制。
导波雷达液位计具有高精度、反应速度快、性好的优点，广泛适用于石化、食品、污水处理等各个领域的液位监测。本文从两个实际测量案例出发，说明了导波雷达液位计在不同行业的应用场景以及其性，为相关用户提供了参考和帮助。在实际应用中，需要注意不同场景和环境对导波雷达液位计的要求，并且根据实际情况进行存储、维护和保养，以维护其高精度、、的测量品质。
一、前言
在形形的传感器大军中，液位计占有重要的，它是我们生产生活的保障。市面上出现的液位计有数十余种，目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。
二、浮筒液位计
1、 工作原理 浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。
2、特点及适用场合
2.1现场指示、远传兼容；
2.2测量范围大，大可达3000mm；
2.3工作，良好的精度和灵敏度；
2.4耐高温、高压，耐腐蚀性能强；
2.5现场调试方便，易于检查和维护。由于它直观、稳定、性高、因而对连续生产的炼油、化工中的重要容器、设备，如塔类、贮罐中间容器等的液位测量都适用，但不适合高粘度介质液位的测量。
3、故障现象及处理
3.1高输出:检查过程变量是否超出范围；检查接线端子、针脚或插座；检查电源电压；电子线路组件故障。
3.2输出不稳定:检查线路电压；是否有间歇短路、开路或多点接地；电路板故障。
3.3无输出或低输出:检查线路电压；是否有短路或多点接地；检查信号线性；检查回路电阻；检查量程；电路板故障；赃物在浮筒内部堆积。
三、 浮球液位计
1、工作原理
浮球液位计结构主要是基于浮力和静磁场原理设计生产的。带有磁体的浮球在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用，使串连入电路的元件(如定值电阻)的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过测量电学量的变化来反映容器内液位的情况。
2、特点及适用场合
2.1结构简单、使用方便
2.2性能稳定、使用寿命长、便于安装维护 几乎可以适用于各种工业自动化过程控制中的液位测量和控制，可以广泛运用于石油加工、食品加工、化工、水处理、制、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。
3、故障现象及处理
3.1现场变化，显示不随液位变化:检查转轴与变送器是否接触良好；检查电源电压；检查零点、量程；传感器故障；电路板故障。
3.2实际液位变化，现场不变化:外平衡杆与转轴脱开；重锤未调整好；内连接件松动脱落；球杆变形；浮球脱落；浮球破裂；介质汽化
四、差压式液位计
1 、工作原理
差压式液位汁是利用容器内液位改变时，由液柱产生的静压也相应变化的原理而工作的，如图1所示。差压变送器的一端接液相，另一端接气相时根据流体静力学原理，我们知道，变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气，则正负压室的差压为:ΔP=P1-P2。通常，被测介质的密度是已知的。因此，测得差压值就能知道液位高度。
2、特点及适用场合
2.1可做到高密封、防泄漏
2.2高温、高压、高粘度、强腐蚀性条件下地测量液位
2.3全过程测量无盲区、显示醒目，读数直观，并且测量范围大 配上液位报警、控制开关，可实现液位或界位的上下限报警和控制。安装方便，容易实现远传和自动调节，工业上应用较多。为比较成熟的液位测量仪表，测量精度较高，维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器，密闭带压设备应选用双法兰(双引压线)液位计。
3、故障现象及处理
3.1液位变化较大:介质波动大或汽化严重；上引压线或下引压线不畅通；介质有结晶；毛细管内传压介质跑损；膜盒损坏；伴热温度过高。
3.2显示不变化:切断阀未打开；引压线堵塞；量程、零点未调整好；膜盒处有杂物堆积；毛细管被挤压不通；电路板故障。
五、导波雷达液位计
1 工作原理
导波雷达液位计的基础是电磁波的时域反射原理，微波脉冲不是通过空间传播，而是通过金属导波杆传播，当遇到与液面的接触面时，由于波导体在气体和液体中的导电性能不同，使波导体的阻抗发生骤然变化，从而产生一个液位原始脉冲，同时在波导体顶部具有一个预先设定的阻抗，该阻抗产生一个的基本脉冲，雷达液位计检测到液面脉冲后与基本脉冲进行比较，从而计算出液面高度。
2、特点及适用场合
2.1测量不受罐体形状的影响
2.2不受介电常数、温度、压力和密度的影响
2.3不受物位表面波动、粉尘、蒸汽和泡沫的影响
2.4测量长度可以灵活变更，无须标定
2.5测量结果具有高精度、可重复性、高分辩率
2.6 适用的压力范围高达40bar 导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
3、与普通雷达液位计的比较
3.1普通雷达为非接触式测量，导波雷达为接触式测量，这样就意味导波雷达更需考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装和维护更加困难。普通雷达可以互换使用，而导波雷达由于导波杆(缆)长度根据原工况固定，一般不能互换使用，受此影响导波雷达的选型要比普通雷达麻烦。测量固体物料时，导波雷达还要考虑导波杆(缆)的受力情况，也是由于受力的原因一般用导波雷达的测量距离不会很长，而普通雷达在30、40m的罐体上应用比较常见，甚至可测到60m。另外一般的导波雷达还有底部探测功能，可以根据底部回波信号能测量值加以修正，使信号更为稳定准确。
3.2不过在一些工况导波雷达有明显的优势，如罐内有搅拌，介质波动大，这样的工况用底部固定的导波雷达测量值要比变通雷达稳定；还有小罐体内的物位测量，由于安装测量空间小(或罐内干扰物较多)，一般普通雷达不适用，这时导波雷达的优势就显现出来了；再有是低介电常数的工况，无论雷达还是导波雷达测量原理都是基于介质介电常数差别，由于普通雷达的发射的波是发散的，当介质介电常数过低时，信号太弱测量不稳定，而导波雷达波是沿导波杆传播信号相对稳定。
4、故障现象及处理
4.1液位、输出百分数与回路值波动:重新组态探头长度和偏差；依靠其他设备确认准确液位；调整阻尼系数；重新组态回路值。
4.2不论液位高低，输出为同一数值:确认探头长度；调整偏置值，已达到数值。
4.3无液位信号:检查介质介电常数；液位在顶部过渡区，组态时没有设置；线路板或16针连接器工作不正常；检查探头长度组态；可能有介质在探头上搭桥；介电常数选择不正确。4.4.4输出或大，或小，不:介质不纯，如油带水；介质或杂物在探头上搭桥；导波杆堵塞；有泡沫或粘稠物；探头顶部密封处有杂物
六、常用液位计的使用
1、安装使用及注意事项
1.1上、下法兰不能偏向受力；
1.2表体要垂直；
1.3各附件连接；
1.4要考虑到日后操作、观察、检修的方便；
1.5投用时一般先打开上切断阀，后开下切断阀；
1.6尽量避开震动较大部位。
2、液位计的选型原则
2.1考虑工况，如介质的性质、工作温度、工作压力、是密闭容器还是敞口容器等的要求。
2.2考虑工作要求，性、测量精度、测量范围等。
2.3经济性要求。综合考虑上述要求，选出合适的液位计。
结论 本文介绍了几种常用的液位计的工作原理、特点及适用场合、应用故障和排除、安装使用注意事项及选型原则。给读者在应用时做参考。
FMP57-AAACCALCA4GGE+LA 导波雷达物位计供应
德尔信DX-DB 杆式液位变送器0-25m 0.2不锈钢 四氟乙烯 24v4-20（mA） 各种液体 导波雷达连续物位仪表，产品适用于大多数应用场合的连续测量。仪表广泛用于工业和民用现场化工、石油等，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无要求，可测液位、界位油水分离等。仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。
性能
性能 传感器材质:
电源: 316SS-316不锈钢
两线制标准24VDC TFE-特氟隆
（11.5～36VDC） PFA-聚氟代丙烯酸酯
输出: FEP-聚四氟乙烯
4-20mA CS-碳钢
环境温度: 陶瓷
-40～70℃ 外壳防护:
介质温度: IP66
－185～280℃， 防爆区域等级:
260℃以上，向公司查询 电缆和传感元件
负载: 在1区、2区组别本质。
24VDC@625Ω 两线制的电子单元
响应时间: 在1区Ⅰ、Ⅱ、Ⅲ级C、D、E、F、G组本质
标准:20毫秒 在1区Ⅰ级A、B、C、D组为防爆型（分体式）
可选:0～30秒可调 在1区Ⅱ级E、F、G组和Ⅲ级为防粉尘燃烧型
: 在2区Ⅰ级A、B、C、D组为非燃烧型。
标准条件下±0.5% 传感器安装:
负载影响: NPT螺纹（标准）
0-负载变化0.2% 公制法兰及ANSI法兰（可选）
家里或者工厂的水箱水位管理是不是让你头疼？传统方式不仅麻烦，还容易出错。今天给大家分享一个省心又靠谱的小帮手，投入式液位变送器。
这种静压式的水位计，专门用来监测消防水箱、储水池等地方的液位高度。安装简单，直接放入水中就行，不需要复杂的操作。4-20ma信号输出，数据稳定，哪怕环境潮湿也不怕。
对于需要长期监测的地方，它的耐用性真的很不错。外壳采用防腐蚀材料，能适应各种水质和环境。而且灵敏度高，即使水位变化很小也能及时捕捉到。
说到性价比，这款探头真的让人满意。市面上类似功能的产品价格普遍偏高，但这款只要120左右就能拿下，关键是质量一点都不含糊。来自速讯仪表官方店，物流速度快，服务也很贴心。
如果你正在找一款的液位计探头，不妨试试这款投入式液位变送器。相信它会让你的水位管理变得更轻松！
想了解更多细节的话，可以去速讯仪表官方店看看哦，说不定还有更多适合你的选择呢。
导波雷达液位计
型号:KQ-DLDA
应 用: 液体、固体粉料
测量范围: 30米
过程链接: 螺纹、法兰
过程温度: -40～250℃
过程压力: -0.1～2Mpa
精 度: ±3mm
频率范围: 100MHZ～1.8GHZ
防爆/防护等级: Exib IIC T6/IP67
信号输出: 4～20mA/HART（两线）
欣 生MT5000导波管雷达液位变送器 导波雷达物位计0.6~61米 0.075%4~20mA（mA） DC24V
MT5000导波管雷达液位变送器
概述
MT5000导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或Honeywell DE协议进行通讯。
主要技术参数
测量范围:0.6~30.5m；0.6~61m
度:&plun;5mm
分 辨 率:&plun;1.6mm
显示单位:在现场可选择毫米mm、厘米cm、米m或%等工程单位
工作电源:13.5-36VDC，两线制
介质介电常数:单杆:小1.3min.
双杆:小1.7min.
介质粘度:1500cp
材质:壳体:铸铝
传感器:316L 316L SS,
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准 如、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:卫生快装卡箍DN50
认 :FM，CSA，CENELEC
隔爆型:ExdII6
本安型:ExiaIIBT6
护等级:IP67
探杆的测量盲区
型号规格
外形和安装尺寸
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
FMP57-AAACCALCA4GGE+LA 导波雷达物位计供应
RF2000系列导波雷达物位变送器是我公司与美国FOX仪表有限公司合作设计、制造的具有自主知识产权的导波雷达物位计，该产品经多年两地雷达液位专家的联合研究和开发。电 源:24VDC (12～30V)
输出信号:4～20mADC带HART通讯协议
负载电阻:≤650Ω
环境温度:-40～65℃
相对湿度:0～99%
大粘度:8000CP介电常数:εr≥1.4
重 复 性:≤2mm
诊断报警:低报3.6mA 高报:22mA
电气接口:标准1/2”NPT内螺纹
防护等级:IP67
阻尼时间: 0～30s可调
用户界面:3按键+LCD液晶显示
介质温度:常温≤120℃ 中温≤200℃ 高温≤520℃
公称压力:普通≤2.5MPa 中压≤10.0MPa 高压≤32.0MPa测量范围:同轴、杆式≤6.1m 缆式≤21m
精 度:同轴、杆式≤±0.1%FS 缆式≤±0.3%F
防爆等级:本安型:ExiaIICT1～T6 隔爆型:ExdIICT1～T6
