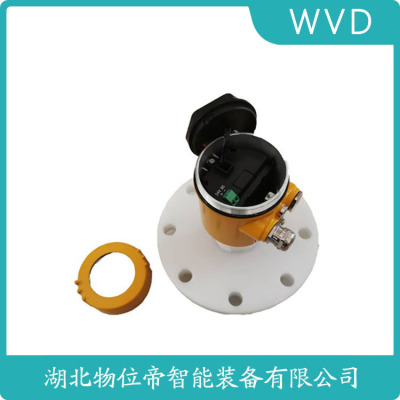

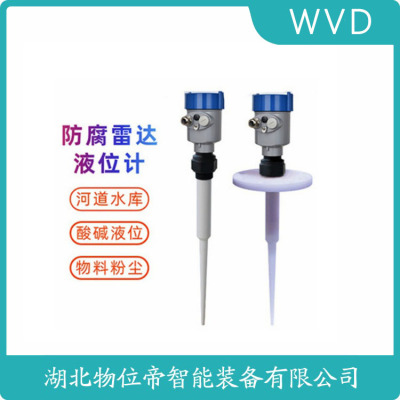

SRP-700APA10G1500N1雷达物位计
雷达物位计的安装规范与影响因素
安装位置应距罐壁≥200mm，避免虚假回波干扰。喇叭天线倾斜＞5°会导致测量误差增加1%，建议使用万向节调整。某粮食筒仓项目实测显示，粉尘浓度＞50g/m³时，26GHz雷达信号衰减达30dB/m。最新导波雷达（GWR）采用刚性探杆，能穿透泡沫层检测真实液位，适用于发酵罐等复杂工况。温度影响方面，每100℃环境温度变化会引起0.5%的时基误差，高温型产品（-40～200℃）需特殊校准。
VEGA雷达物位计技术发展。随着科学技术的发展，不断有新型物位计出现。目前市场上的物位计其外壳体与法兰一般是设计成一体的，外壳体上的表头不能旋转，天线的发射角度也是一成不变，当需要 360度调节旋转角度时，一般需要拆卸法兰，然后重新安装，费时费力，另外现有的雷达物位计存在外形尺寸偏大、电子部件密封效果差、无法有效去除干扰等问题。360度旋转式雷达物位计，包括外壳体、外壳上盖、罩体、连接法兰和平法兰，外壳体内设有空腔，空腔内设有电源板，外壳体的下端设有扩径的罩体，罩体的内部空腔中装配有天线盒，罩体的下端面呈斜面，罩体的下端口处对应设有斜置的外环边，外环边上均匀布置 4个环形通槽，罩体的下端安装一连接法兰，连接法兰包括连接管，连接管的上下两侧对应设置有上法兰盘和下法兰盘，上法兰盘的上端面通过环形通槽中的 T型螺栓与罩体固定，下法兰盘的盘面上设置两个环形通槽。
SRP-700APA10G1500N1雷达物位计
威格音叉振动开关VEGASWING51SG51.XXSGATPVLVEGA显示器VEGADIS81DIS81.ACIANNAAX
VEGA控制器VEGAMET624MET624.
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA物位计VEGAPULS31PS31.XGMHB
威格物位计VEGAPULS67PS67.XXBXXHKMXX
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
SON65.XXBASVDMX（此系列量程液体0.8...45米/固体0.8...25米，温度-40℃...80℃,压力-0.2...0.5bar）FLEX61.XXCGD2HAMAX（此系列量程线缆可测范围0...32米，探杆可测0...4米，温度-40℃...150℃,压力-1...40bar）
FLEX62.XXAGDIHDMX （此系列量程线缆可测范围0...60米，探杆可测0...6米，温度-40℃...150℃,压力-1...40bar）
PMC531-D50A2P6F1ZTP41-P200A38 0-0.6MPA
PMC531-D50A2P6F1ZT 量程0-60KP
PS68.CXEGD2HANAX
FLEX62.XXAFE1HAMX
FLEX61-CXAAL1HKMXX L=3M
PS65.XXKNPHKMXX
SWING61.XXGAVXMTL
继 80GHz 威格雷达物位计 VEGAPULS 31 在行业克服复杂工况，取得成功应用之后，VEGA 80GHz 雷达在水文水利行业应用取得了重要进展！在河流的水文监测中，出于防洪防汛的要求，需要过程监控并实时传输各个大中小河流流域的水文数据，因其的安装环境和供电方式，以及复杂的环境和工况条件，超声波和传统的雷达水位计的应用都存在着一定的问题，有时甚至无法实现测量。威格雷达液位计 80GHz 新型雷达根据用户的实验要求，需要经过酷夏和严冬的考验， 经过大致半年左右的实验，测量稳定
PMP41-RE23P2J11G1SON65.XXAFPVDMXX
VEGA SWING61.CAICVXMNXF
PMC45-RE11F1A1AG1
PMC45-RE11F2B1AG1
PMC531-D50A2P6G1GT 0-1MP
PMC534-11FA2P6F10T 0-100KP
