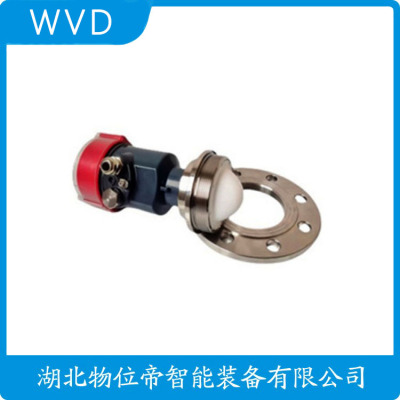

LMR3-K-4W雷达料位计厂
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
技术参数
测 量 范 围: 杆式探头0-35m，杆式探头0-6m，同轴杆式探头0-6m
连 接 过 程: 螺纹、法兰
过 程 温 度: 杆式探头、杆式探头-40℃…160℃，同轴杆式探头-40℃…350℃
过 程 压 力: 杆式探头、杆式探头-1.0…40bar，同轴杆式探头-1.0…60bar
精 度: 杆式探头、杆式探头±3mm，同轴杆式探头±1mm
防爆防护等级: EXiaIICT6/ IP68
信 号 输 出: 4-20mA/HART(两线) Profibus PA
雷达料位计在电厂中的应用∵火力发电厂原料仓（煤灰）高粉尘和液位计水汽的凝结现象。一直是物/液位测量的重大难题，本文主要详细阐述了RBRDZB-71-6-C雷达料位计针对这一复杂工况提出了解决方案。一．说明我国是个产煤大国，以煤炭为原料的行业比较多。如煤化工，煤制油，煤发电，其中煤发电的主要燃料就是煤，在电厂发电过程中是由煤燃烧水冷壁带动汽轮机发电，水变成高温水。煤燃烧变成灰。∴发电厂中的煤水灰监测测量显得尤为重要。标志着发电的稳定性，火力电厂的稳定运行。为了提高电厂的发电效率，以及稳定的自动化运行水平，在生产过程中，煤/灰在输送过程中产生的高粉尘，水经过加热流转过程中产生的凝结现象。给测量带来了更高的要求。雷达料液位计RBRDZB-71-6-C可以根据现场的介质，软件自带增益功能，根据现场介质的介电常数系统自动调节。可以穿透高粉尘，以及在水蒸气凝结雷达天线的情况下，依然稳定运行。二．在选择电厂物液位传感器时，需要考虑以下几个因素使用接触式传感器、非接触传感器？接触型重锤料位、导波雷达。非接触型超声波、激光，雷达。都需要一些场景限制。如选择不当，要么维护量大。要么达不到测量效果。例如电厂中的料位测量煤、灰在输送过程中料面形状为不规则性，在进料卸料过程中料面形状为凹凸状并带有大量粉尘。重锤物位计测量。（属于间歇式测量）不间断的利用重锤上下接触测量，精度低，经常出现埋锤断缆现象，维护量大。使用超声波或激光传感器的方法测量不稳定且测量不准。因为声音传播的速度在很大程度上取决于它传播的介质，导致声波测量穿过空气中的灰尘。而激光则需要可见性环境测量。电厂中煤、灰、水蒸汽，泡沫等恶劣工况是一直存在的，导致一些传感器测量失败。普通雷达料液位计胜任，煤、灰。水汽凝固、高粉尘粘结现象造成雷达天线堵塞，经常清理雷达天线粉尘否则不能工作。因为普通雷达发送频率低，波束较大，回...

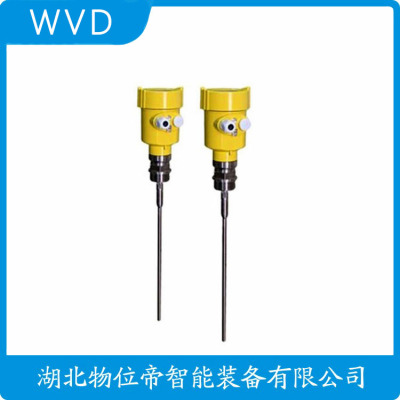

3、hjrd34导波雷达液位计使用说明:
测量原理
hjrd34导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别
出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表
面的距离 d 与脉冲的时间行程 t 成正比: d=c×t/2 其中 c 为光速
因空罐的距离 e 已知，则物位 l 为: l=e-d
输出
通过输入空罐高度 e（= 零点），满罐高度 f（= 满量程）及一些应用参数来设定，应
用参数将自动使仪表适应测量环境。对应于 4－20ma输出。
测量范围
f----
测量范围
e---- 空罐距离
b---- 顶部盲区
k---- 探头到罐壁的Zui小距离
顶部盲区是指物料Zui高料面与测量参考点之间的Zui小距离。
底部盲区是指缆绳Zui底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
NIVELCO 导波雷达液位计是测量液位的方法；导波雷达液位计测量不受罐体形状的影响；也不受介电常数、温度、压力与密度的影响；导波雷达液位计的测量长度可以灵活变更，无须标定；测量结果具有高、可重复性、高分辩率；NIVELCO导波雷达液位计的测量范围可达24米，适用的介质温度范围-50℃∽＋250℃，适用的压力范围40bar；导波雷达液位计有多种探头类型和材质可供选择；数字化显示可供选择。
导波雷达液位计的技术参数如下:
液体:量程小于15m时，±5m；量程大于15时，测量值5m±0.05%
温度飘移 0.01%/℃
重复性 2m
介质温度-50～250℃
法兰温度-30～200℃/-30～150℃爆型
环境温度-30～60℃/-30～5℃爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 2mA
供电 18～35VDC/小于28VDC爆型
外壳材料铸铝还氧涂层
护等级 NEMA（IP65）
爆 ATEX II 1G 或II 1/2 D T 100℃EEX ia II C T6.。。T3或EEX ia II B T6.。。T3
重量 2Kg（无探头）
