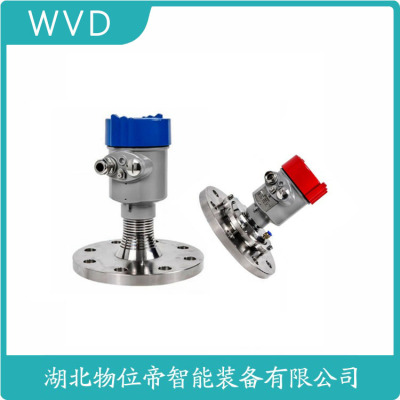

DM-RD002E雷达物位计促销
液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
罗斯蒙特 5300 系列
性能的导波雷达液位与界面变送器
n 直接切换技术提供的测量能力与性
n 引入的诊断和 PlantWeb™ 功能，使工厂的可用性提高
n 经认，符合 IEC 61508，是 SIL2 应用的理想选择
n 坚固耐用的模块化设计降低成本并提高性
n 的性能与精度可以提高生产能力与产品质量
n MultiVariable™ 变送器减少了仪表和过程开孔的数量
n 智能电流接口改善了 EMC 性能，并提高了性
n 预测性维护以及轻松的故障检修可降低运行成本
n 功能强大、易于使用的组态工具和无缝工厂设备集成可降低启动成本
5300 系列的特
性能更优，适用于更多应用
n 适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用
n 实现多方面，其中包括过程容器、控制和，是Zui具挑战性的应用场合也能妥善处理，十分
n 可广泛选择材料、过程连接件、导波杆类型和配件
n 通过多种选项，您可以找到Zui适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件
n 动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301FA1C1N4AE00208BCI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1C1N4AEXBBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1C1N4AE00309BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301FA1C1N4AE00704BBI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5301HA1P1N4AE00309BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302FA1S1V4AE00208BBI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302FA1P1N4AE00300BCI5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1P1N4AE00310BCE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1S1V4AE00208BBE5M1P1C1 (C/O. SWEDEN)
RADAR LEVEL INSTRUMENTS LEVEL TRANSMITTER5302HA1P1N4AE00300BCE5M1P1C1 (C/O. SWEDEN)
导波雷达液位计是化学工业中的液位计。 从导波雷达发出的高频微波脉冲沿着感知单元(钢丝绳或钢棒)传播，遇到被测定介质，介电常数急变而引起反射，脉冲能量的一部分被反射。 发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。 导波雷达液位计是基于这个原理开发的。
导波雷达液位计的优点
1 .功耗低。 GWR输出给导波探测器的信号能量小，是正常雷达发射能量[1mW]的约10%约0.1mW]。 这是因为导波为从信号到液面的往返传输提供了有效的通路，使信号衰减保持在限度，能够测量介电常数低的介质液位，而且导波雷达的功耗小，所以采用回路电力而不是单独的交流电力，大幅度节省了安装费用。
2 .由于信号在导波中传播不受液面变动和罐中的障碍物等的影响，所以计量器接收的返回信号的能量相应强，约为发射的能量的20% (既定的0.02mW] )，而且返回信号中的干扰性杂波信号小，除测量信号外
3 .介电常数的变化对测量性能没有明显的影响。 导波雷达和普通的雷达一样，使用传输时间测定介质液位，从烃类[介电常数2~3]液体表面或水[介电常数80]面反射回来的时间相同，不同的只是信号宽度[强度]的不同。 普通雷达考虑介质的影响，比较回来的各种信号很难从杂波信号中检测出真液位信号，但是导波雷达只需要测量电磁波的传输时间，不需要信号的处理和识别。
4、光速的电磁波一定，不需要为了改变仪表范围而进行移动，不需要现场标定，只要在现场输入相关参数就可以使用。 多个仪表在检查台几分钟就完成了构成调整，构成时，需要连接24VDC的电源，提供每个罐的测定参数。
5 .介质密度的变化不影响测量，介质密度的变化影响浸渍在介质中的物体受到的浮力，但电磁波在导波中传播的影响没有。
6、雾和泡沫对测量没有影响，电磁波不会在空间中传播，雾不会引起信号衰减，泡沫也不会散射信号而失去能量。
7 .介质在导波上的沉积和污染对液位测量的影响小。 介质对探针的污染对测量液位的影响分为膜状污染和桥2种。
膜状污垢是液面水平下降时，高粘度液体或轻油浆在探针上形成的被复层。 由于这种污垢均匀地涂复在探针上，因此对测量几乎没有影响，但是架桥性污垢的形成会引起明显的测量误差，块状或条纹状的介质污垢附着在导波体上，或者桥接在两个导波体之间，在这一点上就能测量假液位。 导波雷达液位测量技术的进一步发展可以减少或消除这种测量误差。8、导波雷达水平计的价格基本上与其他常用的水平测量仪(例如，浮动水平计等)等同，远低于正常交流电力、电磁波在空间中传播的正常雷达水平计。
导波雷达液位计的功能特性
用导波雷达液位计测量液位是合适的方法
导波雷达液位计测量不受水箱形状的影响
导波雷达液位计不受介电常数、温度、压力、密度的影响
不受仓库表面变动、粉尘、蒸汽、泡沫的影响
导波雷达液位计的测量长度可以灵活改变，不需要标定
测定结果为高精度、再现性、高分辨率
测量范围是二十四米
适用介质温度范围-50 600
适用压力范围为40bar
导波雷达液位计有多种探针类型和材质
可以选择数字显示
导波雷达液位计的安装
1 )顶部直接安装，导波雷达的导波杆直接安装在容器的上端，安装方式有螺钉和法兰两种，一般插入容器内部的导波杆的长度在设计要求的测量范围内。
2 )安装测量筒，导波雷达的导波杆安装在测量筒的上端，测量筒连接到容器上，一般测量筒的侧方连接口的距离在设计要求的测量范围内。
导波雷达液位计原理
从波雷达发射的高频微波脉冲沿着探测单元传播，遇到被测量介质，介电常数急剧变化，引起反射，部分脉冲能量被反射回来。 所述发射脉冲和反射脉冲的时间间隔与被测量介质的距离成比例。
在容器中存在两种不同的介质，上层介质的介电常数小，下层介质的介电常数大的情况下，当高频微脉冲沿探针向上层介质传播时，由于该介电常数小，所以少的能量在该层的界面反射，大部分能量在上层的因此，导波雷达是一种可以测量两种不同介质的接口，其测量条件是上层介质不导电，或者介电常数比下层介质小10以上。

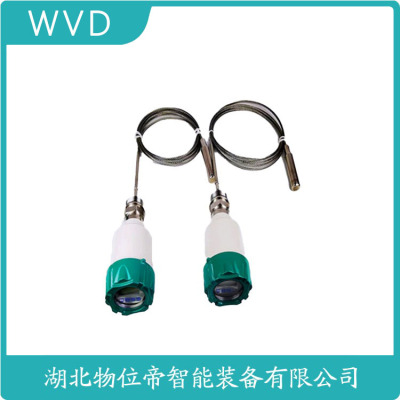

DM-RD002E雷达物位计促销
测量原理 通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。 变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高，反射强度越大。
导波雷达技术的优势高度、的直接液位测量，无需对变化的过程条件（如密度、导电性、粘度、pH、温度和压力）进行补偿。无活动部件、无需重新标定，将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐，而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险
高度的应用灵活性
5300 系列的特性能更优，适用于更多应用；适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用；实现多方面，其中包括过程容器、控制和，即使是具挑战性的应用场合也能妥善处理，十分；可广泛选择材料、过程连接件、导波杆类型和配件；通过多种选项，您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件；动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。
佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性；能够将单管导波杆用于长测量范围、障碍物和低介电常数场合，确保在更多应用（如粘性介质）中具有性；对于具有挑战性的应用场合（如塑料颗粒和易沸腾的烃类产品），导波杆末端探测提供备份功能；智能电流接口具有更稳定的微波和 EMI 性能，可使外部干扰造成的影响小。
设计坚固，性高无与伦比的重型导波杆解决方案具有多层保护，可用于端温度和端压力；回波逻辑和智能软件功能具有更佳的能力，可跟踪表面，检测整个容器的状况；防溢罐保护和集成系统 SIL3 适用性均经过第三方认；电子部件和电缆连接位于单独的隔室中，操作更，并且更能受潮；带有验反射器，可轻松验变送器，检测高液位条件；
技术规格液体和半液体液位，和/ 或液体/ 液体界面，或固体物位；5301 型用于液位或全浸没界面测量；5302 型用于液位和界面测量；5303 型用于固体物位测量；微波输出功率额定 300 μW，大 45 mW；湿度0 - 100％ 相对湿度；启动时间小于 40 秒；输出:两线制， 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上，符合 HART 协议的主机都可调用。HART 信号可用于多站模式。
YLPS60导波雷达液位计，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
导波雷达液位计工作原理:
导波液位计雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
烨立导波雷达液位计主要参数:
（1）测量对象:小介电常数的液体
（2）测量范围: 0～6m（杆式）、0～30m（缆式）；
（3）过程连接:法兰DN50，DN80，DN100，DN150；
（4）介质温度:-40～250℃；
（5）过程压力: -0.1～2.0MPa；
（6）工作频率: 100MHz～1.8GHz；
（7）测量精度: ±10mm；
（8）分辨率: 1mm；
（9）采样: 回波采样54次/s；
（10）输出电流信号:4～20mA+ HART通讯协议；
（11）电源: 24VDC(±10%)纹波电压:1Vpp；
（12）耗电量: max22.5mA ；
（13）外壳防护等级:IP68；
（14）防爆等级:EXiaIICT6 ；
（15）两线制接线:仪表供电和信号输出共用一根两芯电缆；
（16）电缆入口:M20×1.5(电缆直径5～9mm)
导波雷达液位计
型号:KQ-DLDA
应 用: 液体、固体粉料
测量范围: 30米
过程链接: 螺纹、法兰
过程温度: -40～250℃
过程压力: -0.1～2Mpa
精 度: ±3mm
频率范围: 100MHZ～1.8GHZ
防爆/防护等级: Exib IIC T6/IP67
信号输出: 4～20mA/HART（两线）
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
