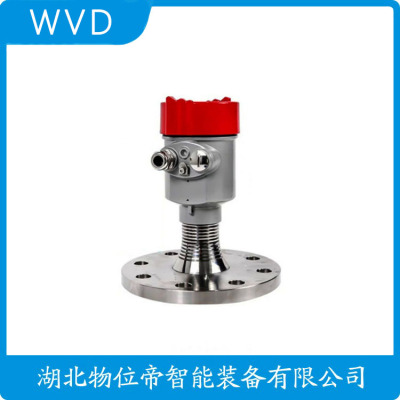

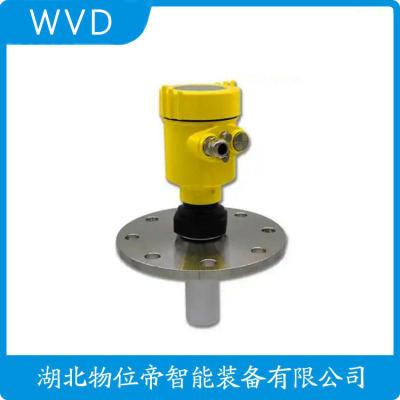

MGS2100LSB2OAAX500XHMFB-XBGCAAX/GD导波雷达物位计产地货源
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
目前，海上平台常用的液位测量仪表主要有导波雷达液位计、喇叭口雷达液位计等几种测量方法。每种测量方法价格差异较大，且都有一定的适用范围和条件。其中一些仪表虽然本身适用粘度范围有限，但是经过处理或者设计后，也可以获得更广泛的适用粘度范围，从而避免了选择价格更高的测量仪表。通过对海上平台常用液位测量仪表进行详细研究，通过合理化选型，一方面实现了佳的测量效果，另一方面有效地减少了工程投资。
1、导波雷达液位计
导波雷达也称时域反射或微功率脉冲雷达，安装在储罐或旁通管的顶部，有杆式和缆式两种形式，考虑到受罐顶安装空间的限制，海洋平台一般选用导波缆配重锤的形式。低能脉冲微波以光速沿导波杆/缆向下发送，在导波杆/缆与液位（空气/液体界面）的交点处，有相当大比例的微波能量通过导波杆/缆反射回变送器，变送器对发射信号和接收的回波信号之间的时间差进行测量，然后板载微处理器利用公式:距离=（光速×时间差）/2，即可实现对液面上方高度进行计算，从而得出罐内液位值。
导波雷达液位计通过在导波杆/缆上进行涂层处理，通过软件滤除油膜覆盖造成的干扰的方式，部分产品可以实现8000cp及以内粘度范围总液位的测量。在粘度较大工况下，不建议使用导波管进行限位。
优点:对波动较大介质的测量更稳定，不受介电常数高低的限制，信号相对稳定。
缺点:安装维护不太方便，有时需要在罐体加装导波管。
2、喇叭口雷达液位计
喇叭口雷达液位计是利用超高频电磁波经天线向被探测容器的液面照射，当电磁波碰到液面后反射回来，仪表检测出发射波及回波的时差，从而计算出液面高度。由于喇叭口雷达天线与被测介质互不接触，所以可以有效避免高粘工况对测量的影响，理论上不受介质粘度的影响。
优点:精度较高，采用非接触式测量，不受介质粘度的限制，体积较小，安装方便。
缺点:天线容易沾上测量介质、结晶或水蒸气，需要进行定期检查和清理。为避免漂浮物影响测量结果，需要在罐体加装导波管。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3x10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆大测量范围为6.1 m，柔性杆为大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的低点定义为上参考点，用它来代表液位的满点(高可测点)和20mA输出电流。下部死区的高点则定义为下参考点，用它来代表液位的零点(低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
ULR80X 智能导波雷达液位计发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
ULR80X 智能导波雷达液位计优势及应用
1.雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性液体等；
2.可以在真空中测量可以测量介质常数>1.2的介质，测量范围可达70m；
3.供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4.非接触式测量安装方便采用其稳定的材料牢固耐用，分辨率可达1mm；
5.不受噪音、蒸汽、粉尘、真空等工况影响；
6.不受介质密度和温度的变化，过程压力可达400bar,介质温度可达-200℃至800℃；
7.安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装；
8.调试可多种方式选择:采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
智能导波雷达液位计现货供应技术参数:
精度 液体:量程小于15m时，±0.1mm；量程大于15m时，测量值±0.2%
固体:20mm±0.05%
温度飘移 0.01%/℃
重复性 1mm
介质温度 -50～250℃
法兰温度 -30～200℃/-30～150℃防爆型
环境温度 -30～60℃/-30～55℃防爆型
耐压 40bar
表头显示 LCD可选
标准输出 4～20mA/HART
故障诊断输出 22mA
供电 18～35VDC/ 小于28VDC防爆型
外壳材料 铸铝还氧涂层
防护等级 NEMA(IP68)
防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3
重量 2Kg(无探头)
注意事项
1.测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
2.若介质为低介电常数当其处于低液位时，罐底可见，此时为测量精度，建议将零点定在低高度为C 的位置。
3.理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4.对于过溢保护，可定义一段距离附加在盲区上。
5.小测量范围与天线有关 。
MGS2100LSB2OAAX500XHMFB-XBGCAAX/GD导波雷达物位计产地货源
雷达物位计的原理是发送高频脉冲进行 物位测量。测量度高，性强，复杂工况存在虚假回波的情况下，也可以准确的识别出物位的回波。
雷达物位计有很多种叫法，如液位计，料位计，其 意思大致相同是一样的。唯一的区别是根据
测量 介质不同进行区分。其中雷达物位计 可对固、液体进行测量 ，料位计则是测量固体，液位计 则是测量 液体。
型号上雷达物位计又可以分为普通和智能型以及防腐型。通常 测量液体选择导波型，测量固体和粉尘类选择智能
型，测量 盐酸，硫酸等含腐蚀性物质选择抗腐蚀型。
——Shenzhen Jiwei Automations Ltd.——
百 · 科
雷达物位计作为一种的非接触式物位测量仪表，其工作原理基于电磁波的传播和反射特性。
本文将详细介绍计为Rada-11雷达物位计的工作原理，包括发射雷达波束、波束与物体互作、检测反射波时间、计算物位高度、显示输出结果等方面，并探讨其在多种应用环境中的表现以及高测量准确度的特点。
Rada-11雷达物位计
一、发射雷达波束
计为Rada-11雷达物位计通过内置的发射器向目标物体发射高频雷达波束。
这些波束通常以脉冲或连续波的形式发射，具有特定的频率和波形。
发射的雷达波束在空间中传播，直到遇到目标物体。
二、波束与物体互作
当雷达波束遇到目标物体时，部分波束能量会被物体表面反射回来。
反射的波束能量取决于物体的材质、形状、大小以及表面特性等因素。
物体的不同特性会对反射波束产生不同的影响，这也是雷达物位计能够区分不同物体的关键。
当雷达波束遇到目标物体时，
部分波束能量会被物体表面反射回来
三、检测反射波时间
雷达物位计通过内置的接收器检测反射回来的波束。
接收器会记录从发射波束到接收反射波束的时间差。
这个时间差与雷达波束的传播速度（即光速）相乘，可以得到雷达波束与目标物体之间的距离。
四、计算物位高度
基于接收到的反射波时间，雷达物位计可以计算出目标物体的距离。
在物位测量中，这个距离即为物位高度。
通过一定的算法和数据处理，雷达物位计可以将这个距离转换为实际的物位高度值。
基于接收到的反射波时间，
雷达物位计可以计算出目标物体的距离
五、显示输出结果
雷达物位计通常配备有显示模块或通讯接口，用于将计算得到的物位高度值进行显示或输出。
用户可以通过显示模块直接查看当前的物位高度，也可以通过通讯接口将数输到上位机或控制系统进行进一步处理和分析。
六、多种应用环境
计为Rada-11雷达物位计凭借其的性能，适用于多种应用环境。
无论是室内还是室外，无论是液体还是固体物料，雷达物位计提供的物位测量解决方案。
同时，雷达物位计还具有一定的抗干扰能力，能够在复杂的电磁环境中正常工作。
Rada-11雷达物位计凭借其的性能，
适用于多种应用环境
七、测量准确度高
雷达物位计的测量准确度高，通常可以达到毫米级甚至更高的精度。
这得益于其采用的高频雷达波束和的信号处理技术。
高频雷达波束具有较短的波长和较好的穿透能力，能够更准确地测量物体的距离和高度。
同时，计为Rada-11雷达物位计还采用了一系列算法和校正方法，以消除环境因素和干扰对测量结果的影响，从而提高测量准确度。
计为Rada-11雷达物位计还采用
了一系列算法和校正方法，以消除
环境因素和干扰对测量结果
的影响，从而提高测量准确度
八、原理总结
综上所述，雷达物位计通过发射雷达波束、检测反射波时间、计算物位高度等步骤实现对目标物体的非接触式测量。
其工作原理简单明了，同时具有较高的测量准确度和广泛的应用范围。
在实际应用中，雷达物位计已成为许多行业进行物位测量的重要工具之一。
雷达物位计优良性能满足不同测量需求及安装注意事项:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，导波雷达物位计生产厂家，经计算得出液位高度。
一、雷达物位计产品说明:
雷达物位计应用于固体，弱粉尘或结晶、结露场合的料位测量，频率26GHz，zui大测量范围30米。因其发射频率高、波长更短、发射角度小、盲区小、天线尺寸小等特点，所以便于现场安装、抗干扰能力强，对于粉料、颗粒等物位的测量效果更佳，zui大限度的增加了雷达的测量范围，对于小罐体和罐体的测量有了的适应性。
雷达物位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。雷达物位计主要技术达到或优于国内外同类产品，且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
二、雷达液位计为什么要设置介电常数:
在使用雷达液位计之前，先要给它设置介电常数，但其实并不是的雷达液位计都需要设置介电常数以后才能够使用，只是设置介电常数之后，在使用中能够 的为测量工作服务。介电常数能够影响到雷达液位计的使用，它的影响主要体现在两个方面，一方面是能够影戏介质对电磁波的吸收率，电磁波的吸收率越高就说明雷达液位 计的性能越好;另一方面是电磁波在穿过介质时的波长会发生相应的改变。
在为雷达液位计设置介电参数时，要根据多种不同的因素来设置，包括结构的不同、型号的不同、用途的不同等，而 有些雷达液位计需要根据灵敏度来设置。在测量有些物质时，增加一个介电常数可以大大减少运算量，可见为雷达液位计设置参数还是有必要的。有些雷达液位计确实不需要设置介电常数，但也是少数介质的测量之中，如果想要将雷达液位计的使用优势体现出来，还是要按照正确的方法来使用雷达液位计。我公司生产各种不同类型的液位计，型号多样，可以充分满足人们的测量需求
三、雷达物位计测量原理:
雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收
器接收，并将距离信号转化为物位信号。
四、雷达液位计安装要求:
1.推荐距离(1)墙至安装短管的外壁。
2.离罐壁为罐直径1/6处，zui小距离为200mm。
3.不能安装在入料口的上方。
4.如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，雷达物位计在调试仪表的时候应该进行虚假回波存储。
5.测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。雷达物位计若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
MGS2100LSB2OAAX500XHMFB-XBGCAAX/GD导波雷达物位计产地货源
雷达物位计原理专门针对固体物料仓（包括粉矿仓）物位测量难的问题自主研发的一款抗干扰强、工作稳定的调频雷达物位计。适用于仓内结构复杂（含有不可移除的障碍物）、仓内粉尘较多、物料反射弱等工况恶劣的现场。DF-6201雷达物位计各项均已达到了同类产品的*水平，在工况恶劣的现场测量效果更佳
雷达物位计原理采用调频连续波（FMCW）原理，利用发射信号与接收信号之间的频率差来确定目标距离。基于FMCW原理的雷达物位计连续处理回波信号，所以在物位测量的准确性、及时性以及稳定性效果更佳。根据多个现场的数据采集以及实验，我们制作了功能完善的数据处理算法，建立了的数学模型。可根据现场仓内的实际情况采集相应的数学模型，让雷达物位计更适应现场物位的测量。
产品特点
1、业内商品化X波段固体雷达物位计。X波段雷达兼顾穿透能力、抗*力、测量精度以及反射特性等综合性能，被广泛应用于世界范围内*的军事雷达技术中。大波束角检测技术的突破使该技术得以从以往的高精度液位测量领域拓展到高性能固体物位测量领域。
2、量程150m，盲区0米，精度5mm，重复性0.5mm，分辨率0.3mm。
3、具有标准料位、zui高料位、zui低料位、平均料位，智能料位共5种料位检测模式供用户选择，可对料仓位进行更全面的监测。
4、操作使用其便捷。可以通过红外遥控器、HART手持器、HART总线等手段对仪表进行本地及远程设置及调试，并有高度智能化的设置向导功能，引导用户在5分钟之内即可完成对仪表的参数设置。
四、性能
波束角:18°
量程: 150m
盲区: 0m
精度: ±5mm
重复性: 0.5mm
分辨率: 0.3mm
输出信号:4-20mA/HART，开关量输入或输出
电源:220V 50Hz
适应温度: -40～65℃
五、产品应用
广泛的用于工业中固体料位的测量。对于度粉尘及料仓内存在多种影响测量的干扰因素工况有很好的测量效果。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。
