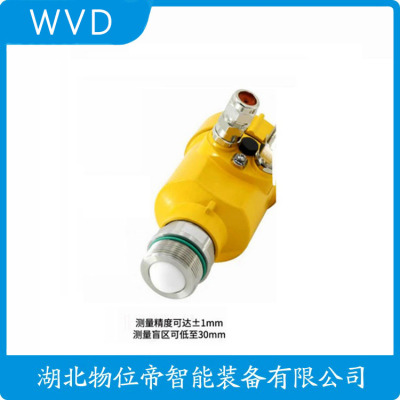

AY110C-B-FE-4W雷达物位计厂
安装规范与测量精度保障
传感器安装应避开进料口，最小盲区为0.3-0.5m（视型号而定）。喇叭天线与罐壁距离＞200mm，倾斜度＜3°以确保波束垂直。某溶剂储罐实测显示，5°安装倾斜会导致1%的满量程误差。导波雷达的探杆需保持垂直，每米弯曲度＜1mm。最新电子水平仪集成设计可实时显示安装角度偏差，辅助调校精度达0.1°。定期校准建议采用靶板法，在空罐状态下验证参考距离误差应＜0.05%FS。
昌晖仪表介绍一种由双法兰液位变送器和导波雷达液位计组成的真空制盐蒸发罐液位测量技术方案，本方案大程度克服生产中强腐蚀、结晶堵塞、真空、高温、泡沫等因素对仪表的影响，经制糖、海绵钛和制盐的真空蒸发室液位测量应用，明此真空蒸发室液位测量系统可长期、稳定和地运行。
真空制盐是当今世界普遍采用的现代化制盐方法，指卤水在不同真空压力状态下的蒸发罐中进行蒸发，逐级浓缩、结晶制盐的过程。制盐过程中核心工序是蒸发，生产中通过蒸发罐中液位变化计算水分蒸发量，并达到控制溶液浓度的目的。生产中，强腐蚀、结晶堵塞、真空、高温同时存在，导致制盐蒸发罐液位测量仪表损坏率高，生产自动化控制系统无法正常运行。论文将重点阐述真空制盐蒸发罐液位测量方法。
真空制盐蒸发工艺
真空蒸发技术起源于1812年英国糖厂的单效真空蒸发,1887年美国将此技术用于制盐，1940年开始应用于中国制盐行业。
图1 真空制盐流程图
蒸发是液体表面发生汽化或溶液部分汽化的现象，蒸发时液体不断吸收热量，温度越高蒸发越快，溶液沸腾时蒸发速度快。根据蒸发罐内压力，蒸发分为加压蒸发、常压蒸发或负压蒸发，在负压下的蒸发，我们称为真空蒸发。应用广的是采用强制循环真空蒸发器，如图2。
图2 强制循环真空蒸发器
制盐企业为提高竞争力，不断降低成本、提高产品质量，同时满足减排，就对蒸发工艺进行改进，提高自动化控制水平，使蒸发效率达到佳状态。
实行多效蒸发生产目的是为了多次重复利用二次蒸汽，以降低单位产品的能耗，有效节约能源。蒸汽利用的次数就是效数。蒸发效数越多，蒸汽用量越少，能耗越低，但效数增多，会增加设备成本。
真空制盐主要过程为蒸汽加热一效卤水，排出的二次蒸汽逐效加热下一效卤水。通过逐效蒸发，使盐浆增稠，稠料液去离心机脱水，即为盐。每一效蒸发的关键是控制盐浆的浓度，而盐浆有较强腐蚀性、容易结垢、粘结，浓度直接测量，通常是通过在封闭蒸发室中蒸发前后的液位比来间接控制盐浆浓度。所以制盐蒸发罐液位测量是真空制盐重要的参数。
真空制盐蒸发罐液位测量技术方案
1、原用方案分析
用人工监测液位的方式，提高产品质量和生产效率，人们逐渐用“摄像视频+雷达液位计”，实现自动化实时控制，如图3，应用脉冲雷达液位计连续测量旁通管中的液位。
图3 雷达液位计+窥镜液位测量法
此方案在实际应用中，因盐浆结垢，水平连通管、旁通管经常发生堵塞问题，造成旁通管内液位假象，需频繁停车，拆装法兰并清洗管道。蒸发中，盐浆在蒸发室内因搅拌产生大量的泡沫，使脉冲雷达液位计测量液位假象。人工清洗工作量大，生产成本高，液位测量不准，自动控制连续运行。
2、可长期运行的真空制盐蒸发罐液位测量技术方案
随着仪器仪表技术的发展，市场上已出现真空的液位变送器以及管道清洗技术，为真空制盐蒸发液位监测提供了新思路。在设计、应用中，建议液位监测采用“法兰差压变送器+导波雷达液位计+窥镜”三重组合冗余方案，确保测量的准确性、性、性。设计与安装方案，如图4。
图4 真空制盐蒸发罐液位测量双法兰液位变送器+导波雷达液位计+窥镜液位监测方案
①方案设计说明
a、蒸发室与旁通管间的连接管，从水平改为斜角，角度控制在20°左右，延长结垢清洗周期；
b、在连通管上安装冲洗环和截止阀，可定期自动清洗；
c、在旁通管面部安装雷达液位计；
d、在旁通管另一侧安装20°斜角的法兰短管，再安装双法兰液位变送器，用于液位直接测量。同时在法兰之间加装冲洗环(结构如图5)，冲洗环上配置冲洗用截止阀，可定期清洗；
图5 清洗环结构示意图
e、在旁通管底部可加装一个清洗阀门，大修时可以使用；
f、在蒸发室面部，仍安装采光窗和视频摄像窗；
g、旁通管内径建议在300mm以上，由于蒸发液位较高，毛细管较长，建议采用DN80法兰。
②方案优势
a、双法兰液位变送器可直接测量液位，消除蒸发过程中搅拌产生的泡沫对雷达测量产生的误差，提高测量精度和产品质量；
b、能连续准确测量液位，为生产过程实现自动化控制提供依据；
c、雷达液位计与双法兰液位变送器组合，实现冗余监控，提高自动化控制系统性；
d、倾斜的连接管、法兰短管，可以减少沉淀结垢物的堆积，也便于冲洗；
e、配置冲洗环与截止阀相连，好是电动截止阀，用程序控制，定期对连接管、法兰、旁通管进行清洗，减少管道结垢堵塞的问题，提高设备维护效率， 降低维护成本；
f、保留窥镜，配置视频窗口，以便观察、巡视。
真空制盐蒸发罐液位测量仪表选择与配置
根据上述设计方案，还需配置合适的仪表，才能确保装置正常运行。
1、雷达液位计的选择
在制盐真空蒸发中，卤水因搅拌产生的较厚泡沫，会对脉冲雷达液位计造成干扰，应选用缆式导波雷达液位计，以此测量的性和测量精度。
2、双法兰液位变送器的选择
真空制盐蒸发工段，介质具有腐蚀性、易结晶沉淀，而且环境存在腐蚀性气体，选择双法兰液位变送器时，考虑以下因素:
①双法兰液位变送器的法兰膜片材质建议选择钽材。
②双法兰液位变送器壳体材质可选择316不锈钢。
③冲洗环可选择316L。为结晶颗粒较大，不易排出，建议冲洗孔选择1/2NPT。
④变送器类型选择:真空制盐蒸发器的高度通常在6m以上，属于密封容器，根据方案应选择通径DN80以上的带测量筒的双法液位兰变送器。常见多效真空蒸发，在Ⅰ效、Ⅱ效工作为正压，Ⅲ效、Ⅳ效、Ⅴ效为负压。根据操作压力，Ⅰ效、Ⅱ效可选择标准的双法兰液位变送器，而Ⅲ效、Ⅳ效、Ⅴ效蒸发器，需选择专门为真空环境定制生产的双法兰液位变送器。
根据上述条件，各效蒸发罐液位测量所用双法兰液位变送器选型基本要求可参考表1。
表1 各效蒸发器液位测量所用双法兰液位变送器设计选型基本要求
以上设计安装方案，已在制盐、制糖、海绵钛产业中得到成功试用，充分明此方案可有效解决真空蒸发中因泡沫、结晶、真空、强腐蚀产生的液位测量难题。
其他建议
真空制盐，一般采用差压变送器配合孔板节流装置测量蒸汽、卤水和盐液流量。近年来，许多厂家应用电磁流量计测量盐液流量。但环境对碳钢法兰造成了严重的腐蚀，导致内衬PTFE发生变形损坏。因此，昌晖仪表建议选择的电磁流量计内衬PTFE材质，并要求法兰为316L材质。
AY110C-B-FE-4W雷达物位计厂
导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
由于采用了的微处理器和的 Echo Discovery 回波处理技术，导波雷达物位计可以适用于各种复杂工况及应用场合。如:高温、高压及小介电常数介质等；而采用脉冲工作方式，导波雷达物位计发射功率低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
本产品适用于非防爆场合，如需防爆产品需注明
在整个量程范围内确定缆或棒不要接触到内部障碍物，因此安装时应尽可能避开管内设施，
如:人梯、限位开关、加热设备、支架等。另外需注意缆或棒不得与加料料流相交。
安装仪表时还需注意:高料位不得进入测量盲区；仪表距离罐壁保持一定的距离；
仪表的安装尽可能使缆或棒的方向与被测介质的表面垂直。
工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。
ROSEMOUNT导波雷达物位计326L 物位变送器可为食品和饮料行业提供且连续的物位测量。罗斯蒙特导波雷达液位计精度 7 mm (0.28 in.)，通讯协议4-20mA、IO-Link、开关，测量范围高达 2000 mm (78.7 in.)，过程接液材料 316LSST、EPDM、PEEK，Certifications/Approvals: 3-A, , EC 1935, EC 2023,see product data sheet for complete list of certifications。G1"过程连接件与全套卫生过程连接件适配器兼容，M12 电连接器便于安装和启动。ROSEMOUNT物位计 326L 经过测试，符合 DINEN 60068-2-6（参考杆 19.7 英寸 (500 mm)）。频率范围 10 至 2000 Hz 之间的峰值加速度为 20g。
该ROSEMOUNT液位变送器使用导波雷达测量介质液位。IO-Link 是一种基于 IEC 61131-9 标准的强大通信协议，它利用了3 线传感器和执行器连接技术。从简单的测量到关键应用，Emerson 的广泛解决方案组合为您提供了解决方案。Emerson提供多种罗斯蒙特产品，具有各种产品选项和配置，包括预期在广泛应用中表现良好的结构材料。罗斯蒙特液位变送器显示当前液位，单位为毫米、英寸或缩放测量范围的百分比。变送器的防护等级为IP69K，可承受恶劣的外部冲洗。
ROSEMOUNT雷达液位计5408A1SHA1E57R3DASAA3M5C1
罗斯蒙特压力变送器3051TA2A2B21AB4M5
ROSEMOUNT液位计5900SPSF4
罗斯蒙特液位计5900SPF2FI5R2AG1H8SPV8Z0ST
罗斯蒙特差压变送器3051TA1A2B21AB4K5M5
罗斯蒙特雷达液位计5900SPF14
ROSEMOUNT液位计590A4AVQ4
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1
ROSEMOUNT压力变送器3051TG1A2B21AB4K5M5
ROSEMOUNT超声波液位计3102HA1FRCNAST
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
罗斯蒙特差压变送器3051TG2A2B21AB4E5M5
ROSEMOUNT物位计3301HA1S1V3AM0370RAE1M1C1
罗斯蒙特导波雷达物位计5301HA1H1N3AM00080AANAC1
ROSEMOUNT雷达物位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特雷达物位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特导波雷达液位计3301HA14
罗斯蒙特雷达物位计54
ROSEMOUNT温度变送器644HAE5J5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
罗斯蒙特压力变送器3051TG4A2B21AB4K5M5
罗斯蒙特雷达液位计5301HA1S4Q8C1
ROSEMOUNT差压变送器3051TA2A2B21AB4M5
罗斯蒙特液位计5301HA1H1N4AM00190IBE1C1
罗斯蒙特导波雷达物位计5301HA1H1N3AM0140ADNAM1C1
罗斯蒙特温度变送器644H5J6M5
罗斯蒙特物位计5301HA1S1V3AM0125AANAM1C1
ROSEMOUNT压力变送器3051TG3A2B21AB4K5M5
罗斯蒙特物位计5301HA1H1N3AM0230NAM1C1
ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1
ROSEMOUNT温度变送器4
ROSEMOUNT雷达物位计3301HA1S1V4AM0180BANAM1C1
罗斯蒙特超声波液位计4ST
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT液位计，罗斯蒙特液位计
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT变送器，罗斯蒙特变送器
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
美国ROSEMOUNT导波雷达液位计，罗斯蒙特导波雷达液位计
本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、泵阀、变送器、编码器、PLC、温度计、低压电气等各种工控自动化产品和仪器仪表。我们愿交天下朋友，我们将以更快、更优、更完善的服务期待着与您开展更友好、更广泛、更深入的合作。
罗斯蒙特导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。导波雷达物位计可以钢缆作为天线，由于传播损耗小，可用于粉状物料测量。例如在水泥生产中的生料均化库内使用。被测介质均是细粉状，粉料通过空气斜槽入库，有的则是用气动方式送入料仓，物料轻，空气中粉尘很大，物料表面也较软，故细粉的物位测量一直是测量中的难题。实践应用明，采用导波雷达物位计效果较好，微波可穿透粉尘很大空间，并在料面上反射。
ROSEMOUNT导波雷达物位计是基于导波天线和非接触式雷达用于罐体物位测量的装置。目前国外技术比较完善但设备昂贵，而国内厂家集中在用国外模块组装或代理销售，拥有核心技术的不多．研发拥有自主产权，高性能、低成本的产品有重要意义。对于周期或准周期高速信号，可通过等效时间采样原理，用较低采样频率实现高速数据采集，简化周期性宽带模拟信号的高速数据采集问题。设计中导波雷达物位计发射信号为宽度2 ns、频率 2.5 MHz高速脉冲．不宜实时采样测量，而罐体物位短时间内变化相对缓慢可忽略不计，故导波杆中发射和反射波形信号为准周期信号，采用等效采样得到在时间轴上放慢的波形信号，可测量时间差。
