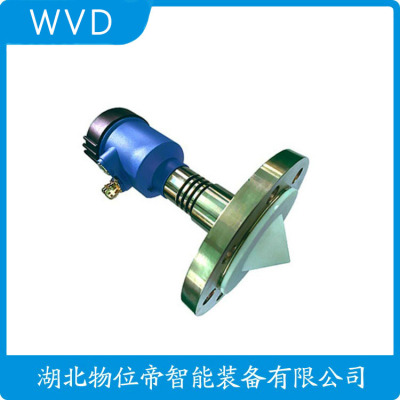

GDRD58-PHGEHE2BAMA雷达液位计供应商
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时发射回来被仪表内的接 收器接收，并将距离信号转化成物位信号。
雷达物位计产品有诸多特点，例如:通用性强，可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
免维护:雷达物位计测量过程无可动部件，不存在机械部件损坏问题，无须维护。
抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
准确:雷达物位计测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
防挂料:雷达物位计的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
雷达物位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达物位计的部分脉冲被反射形成回波并沿相同路经返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
洞察 智控未来:YF-LDYW-V1系列物液位计
在工业过程控制领域，物位测量的度与稳定性直接影响生产与效率。YF-LDYW-V1系列雷达物凭借其非接触式智能测量技术，为液体液位与固体料位监测提供了高性的解决方案，成为替代高端仪表的国产化标杆产品。
革新测量原理:时域反射技术（TDR）该系列基于时域反射原理，通过发射毫米波电磁脉冲（光速传播）沿钢缆或探棒传输。当抵达介质表面时，部分能量被反射回接收装置。仪表计算脉冲往返时间差，结合光速常数，实时解算高度，实现全量程无接触测量。
核心技术优势
高精度抗干扰±3%测距精度，分辨率达0.001m（1mm）。采用算法智能识别虚假信号，过滤蒸汽、粉尘、泡沫等复杂工况干扰，数据真实。端工况适配支持-200℃至800℃超宽温域，耐受400bar高压，兼容真空环境（介电常数>1.2），适用于原油、挥发性液体、高温熔融物及粉煤、原煤等固体。工业级稳定设计高稳定性元器件，电源模块防护全输入/输出线路防雷抗短路IP65防护等级，0-100%湿度环境无忧运行智能化运维TFT彩屏实时显示数据，遥控器远程操作4~20mA/RS485双模输出，支持数据自动上传至云端平台双路报警继电器增强管控
应用场景全覆盖
介质类型
典型应用场景
液体
储油罐、化工反应釜、污水处理池
高粘稠浆料
泥浆仓、食品加工罐
固体颗粒/粉末
煤仓、水泥料仓、谷物储仓
环境
真空干燥设备、高温熔炉
安装便捷 低耗耐用
灵活安装方式:顶部/侧面/旁通管/导波管安装功耗设计（0.5W），DC12-24V宽电压供电结构轻量化，维护成本近乎为零
技术参数概要
量程:0-5/10/15/25m（大可扩展至70m）供电:DC12-24V环境适应性:-20℃~+60℃（仪表本体）通讯:4~20mA / RS485防护:IP65
YF-LDYW-V1系列以毫米波雷达技术为核心，融合智能算法与工业级硬件设计，重新定义非接触物位测量的精度边界。无论是炼油厂的高危储罐，还是食品厂的卫生级容器，亦或是矿区的粉尘料仓，它提供持续稳定的数据，助力企业实现精细化、智能化生产管控。
VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。
当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达物位计，威格导波雷达物位计
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA物位计，威格物位计
VEGA压力变送器，威格压力变送器
VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA雷达物位计，威格雷达物位计
VEGA液位计，威格液位计
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA分析仪VEGAMET341 MET341.X
VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21 PSC21.XGBHB
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX
VEGA分析仪VEGAMET861 MET861.SC
威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA导波雷达物位计VEGXHXKMXX
VEGA物位计VEGAPULS31 PS31.XGMHB
威格物位计VEGAPULS67 PS67.XXBXXHKMXX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62 SONS62.E
VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX
威格超声波液位计VEGASONS61 SONS61.E
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGASWING63PT
威格液位计VEGAWAVE62 WE62.XXTGDRKMX
VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
VEGA控制器VEGAMET624 MET624.
VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX
VEGA雷达物位计VXBXATAMXHA
VEGA控制器VEGAMET381 MET381.CX
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。
威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。
VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。
GDRD58-PHGEHE2BAMA雷达液位计供应商
雷达物位计的测量效果
雷达物位计是*的雷达式物位测量仪表，测量距离zui大20米，可以用于存储罐、中间缓冲罐或过程容器以及各种料仓的物位测量，输出4…20mA模拟信号。
雷达物位计采用*的非接触式测量，其稳定的材料制造，测量液体、固体介质的物位，两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响。雷达物位计不受介质密度、粘稠度和温度的变化影响，过程压力可达40bar，过程温度可达220℃， 分辨率1mm，无盲区，高精度。
雷达物位计两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品，测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。雷达物位计高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保稳定和的测量。
即使工况比较复杂的情况下，雷达物位计存在虚假回波，用的微处理技术和调试软件也可以准确的识别出物位的回波。雷达物位计是26G高频雷达式物位测量仪表，输出4-20mA模拟信号，测量zui大距离可达70米；天线被进一步优化处理、新型的微型处理器可以对信号进行更高速率的分析和处理，使仪表能够在反应釜、固体料仓等复杂的测量环境有效工作。
雷达物位计天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接受和处理，传输信号经电子信息处理单元自动转换成物位信号。雷达物位计天线尺寸小，便于安装；非接触性雷达，无磨损，不产生污染，腐蚀、泡沫、水蒸气、粉尘、压力、温度等对雷达的影响微弱，严重粉尘环境对雷达测量影响微弱，波长更短，对倾斜的固体的表面有的反射能力。
雷达物位计厂家
DHE-4100原理
原理:由导波杆向下引导微波脉冲到达物料表面后，部分信号被反射回来，通过测量信号发射到接收的时间差得出物位高度。适用于:
<小量程储罐，几何形状和内部有障碍物的复杂储罐。
<带有蒸汽，附着物，起泡，冷凝水的应用场合。
DHE-4100雷达物位计产品特点
■稳定
近三十年行业积累，采用定华电子*的“微振动分析”回波处理技术，智能回波识别技术，确保物位总能得到、、有效的跟踪和检测。
■调试简单
仪表显示屏上可以直观看到测量波形，通过波形可以轻松判断仪表的工作状态。
■应用广泛
多种天线形式可供选择，适用于各种不同的特性介质，不受介质的密度、粘度、电导率、湍流、粉尘、腐蚀性等的影响。
■连接方便
多种过程连接方式选择，将泄露风险减至低。
化工行业
化工行业对物位测量技术的要求很高。雷达物位计具有高精度、大量程、高稳定性、调试操作简便等技术特点，决定了其在化工行业比其他测量手段更具有显著优势。
过程罐
反应过程罐的液位测量一直是个难点，而化工行业存在很多的反应过程罐。由于反应过程罐里多数有搅拌、伴热等设备，导致很多仪表无法正常工作。非接触式平板雷达物位计可以不受搅拌、伴热这些因素的影响进行稳定测量。
卧罐
化工行业的卧罐多为直径1～4米左右。介质多为腐蚀性强、易燃易爆等危险介质。其量程较小，采用接触式雷达（导波）物位计 ；而非接触式雷达物位计 采用四氟防腐技术，测量强腐蚀性介质效果更佳。
球罐
球罐在化工行业常见，直径多数大于10米。常用来储存带压、腐蚀性强、易燃易爆等危险介质。由于量程较大，多采用非接触式雷达物位计测量物位，其量程大可达到30米，精度可达到±5mm。
立罐
立罐在化工行业常用来储存常压介质，其量程较大，多为10～30米，且多有内浮顶，选型时需考虑是否增加导波管。罐体加装导波管的采用接触式雷达（导波）物位计 ，无导波管的工况采用非接触式雷达物位计。
石化行业
石化行业测量不同过程步骤的物位高度，对仪表的性要求很高。雷达物位计适用于测量石化行业中的碳氢化合物和油品，因为其可以在不受温度、压力、密度等影响的情况下测量物位高度，可以满足大容量，不同尺寸的容器的测量要求。
过程罐
石化行业的不同过程设备中，会将可回收利用的干净冷凝液收集到储罐里。这些冷凝液是在用于加热不同的碳氢化合物过程的蒸汽系统中产生的。 在冷凝液罐里，通常会达到很高的过程温度，采用高温型的非接触式平板雷达，可以准确的测量其物位高度。
卧罐
石化行业有大量的卧式储罐，量程2～4米。 要确保能地完成炼油过程，关键在于要能测得储罐内的物位，以便在需要时能提供各种相应的介质。接触式和非接触式雷达物位计均可用在此工况上使用。接触式雷达(导波)物位计 ；非接触式雷达物位 计精度更高，更适合测量有防腐要求的介质及会产生附着物的介质。
球罐
石化行业中，球罐多数都是用于存储碳氢化合物，其量程多数大于10米。以常见的丙烷为例，丙烷属于液化气 (LPG)，常温下是一种无的易燃气体。丙烷经压缩、液化后被存入高压容器中，以免其重新气化。非接触式雷达物位计 可以准确的测量它的液位高度。
立罐
石化行业中，立罐主要用来存储成品油，其量程较大，10～30米。如成品汽、柴油，就常储存于立罐中。其常温常压，用非接触式雷达物位计 可以准确的测量液位高度。
制
医行业设备通常体积更小，被测介质价值相对较大，卫生等级要求相对较高，雷达物位计适合于小型反应器和灌装设备的物位测量。
过程罐
品生产过程中缓冲罐常见，缓冲罐内的介质经常会有一些混合、反应过程，所以罐内多有搅拌或液下泵。多采用非接触式平板雷达物位计，平板天线信号强，不怕介质飞溅、粘附，适合测量带搅拌的工况。
卧罐
在医生产中，常用的溶剂和反应介质多数在卧罐中储存，其量程一般都在2～3米。对于卫生要求高的采用非接触式雷达物位计 测量。对于卫生要求不高的采用接触式雷达（导波）物位计 。
食品
我们每天食用的一切液态或糊状食品都被仓储在不同规格的容器中，并在其中得到混合和加工。尤其是在带有搅拌装置的小型容器中，常常会出现严重的冷凝现象或者在传感器上形成附着物。而雷达物位计不受介质附着物和冷凝物的影响，可以*食品行业的使用要求。
过程罐
在食品加工工艺中，会经常出现过程罐。食品在过程罐中搅拌、加热、转换。对于带搅拌的罐体多采用非接触式平板雷达物位计。由于搅拌的存在，可能会出现介质飞溅，造成附着物黏在天线上。而平板雷达的天线小、信号大，*不受附着物的影响。
卧罐
在食品行业中，大多数的液态食品（饮品）都储存在卧罐中，多数的液态食品（饮品）在酿造过程中，罐中总是存在一层厚厚的泡沫（比如啤酒和牛奶）。非接触式平板雷达物位计 的信号大、穿透力强，通常使用它来测量这种液态食品储罐的液位高度。
料仓
粮仓是食品行业常见的储罐。装填筒仓会产生大量灰尘，粮食属于固体颗粒，故采用固体雷达物位计 。固体雷达物位计信号更强，可穿透灰尘测量物料。
采矿
采矿行业中，固体料仓中石料及各种灰库中的料灰物位高度，均可通过雷达物位计进行测量。矿物状态可分为粉尘状、颗粒状和块状。其介电常数通常比较小，固体雷达物位计的电路部分专门增加了信号放大器，增强雷达回波信号，了雷达物位计在固体物位测量时的稳定性和精度。
过程罐
采矿行业中过程罐主要用于矿物的混合再加工。以铝土矿为例，铝土矿首先与氢氧化钠混合，蒸压和搅拌。然后将其送入煅烧炉，在那里脱水成白细粉-氧化铝。非接触式固体雷达物位计 可以准确测量该罐中的物位，确保工艺的良好运行。
料仓
筒仓是存储固体矿物的主要容器，采出的矿石通过输送系统输送到大型的地上或地下筒仓，并储存在那里直到用于生产。需要的测量来确定筒仓的物位。非接触式固体雷达物位计 是这种工况的好的测量仪表。
水泥
在水泥窑中利用雷达物位计技术，通过建立动态预测模型，实现熟料生产全寿命的完整视图。监测和控制生产大大提高窑的稳定性，提高生产效率，减少材料损失及能源成本。
过程罐
水泥粉料在回转窑中燃烧之前，来自混合床和集料的物料在大型磨机中被磨成细生料，然后粉末材料通过气动输送系统输送到筒仓。的水平监测对于优化原材料储存。非接触式固体雷达物位计 *可以满足此工况的要求。
料仓
水泥厂的原料大多是颗粒状物料，少数是块料，其半成品熟料也是颗粒状物料，储存在库或仓里。这种工况对物位仪表的天线结构要求比较，例如:大量程、高温、度粉尘，还需要考虑现场冷凝、积料、搅拌器等影响造成的伪回波现象。建议采用非接触式雷达物位计 来测量物位。
水处理
水处理行业的液位测量主要包括集水井、粗格栅、细格栅、生化反应池、冲泥池、污泥池、井溶池。其中除了集水井等超远量程、狭长空间外，其他环境比较简单。雷达物位计在以上场合均可以稳定工作，测量。
料仓
利用地下水泵将地下水从深井中输送到表面，要求溢出以前停止取水。因此需要并免维护的水位测量仪表。由于地下水井的深度可能会很大，采用接触式雷达物位计 可以方便、经济的测量地下水水位，大测量范围可达到100米。
雷达物位计厂家
定华电子生产雷达物位计，产品稳定、调试简单、安装方便，可适用于多种场合。

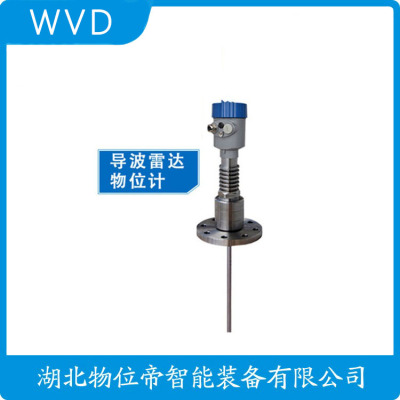

导波雷达物位计，液位计
1.产品概述
1.1测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
1.2测量范围
H－－－－测量范围
L－－－－空罐距离
B－－－－顶部盲区
E－－－－探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意:
只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。
2 .仪表介绍
WRD71
应用液体、固体颗粒
测量范围30米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD72
应用液体、固体颗粒
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)
WRD73
应用液体
测量范围6米
过程连接螺纹、法兰
过程温度-40-250℃
过程压力-1.0-20bar
精度±1mm
频率范围100MHZ-1.8GHZ
防爆/防护等级Exia IICT6/IP67
信号输出4…20mA/HART(两线)- 4 -
3.安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。
3.1安装位置:
<尽量远离出料口和进料口。
<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
<建议安装在料仓直径的1/4处。
<缆式探头或杆式探头离罐壁小距离不小于30厘米。
<探头底部距罐底大约30mm。
<探头距罐内障碍物小距离不小于200mm。
<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。
3.2右图为杆式雷达安装图，主要用于液体液位的测量。
特点:
<可以测量介电常数大于等于1.9的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.3右图为双杆式雷达安装图，主要用于液体液位的测量。
特点:
<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
<可以测量介电常数大于等于1.6的介质。
<一般用于测量粘度≤500cst而且不容易产生粘附的介质。
<杆式雷达大量程可以达到6米。
<对蒸汽和泡沫有很强的抑制能力，测量不受影响。
3.4安装方法
<合理安装能确保仪表长期而的测量
仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。
当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。
<在塑料罐上安装
注意！
无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。
<仪表探头与罐壁的距离
仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。
注意事项:
<雷达安装不要装在下料口处（图一）
<应避免罐内其它装置接触到微波传导部件（图二）
<应避免导波缆绳接触到安装短管（图三）
缆绳所受下拉力
当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:
1.缆绳长度 2.物料的密度 3.储仓的直径 4.缆绳的直径
以下是6mm缆式探头典型介质产生的压力
干扰的优化
<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果
<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。
腐蚀性介质测量
<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。
导波雷达探头末端的固定
<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。
■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；
■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。
※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系
4.接线方式
如右图。
5.调试
WRD可以通过三种方式调试:
<通过显示调整模块WPM
<通过调试软件WSOFT
<通过HART手持编程器
5.1通过编程模块调试（WPM）
5.2通过WSOFT软件调试
<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。
<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。
5.3通过HART手持编程器
6.导波雷达物位计，液位计仪表尺寸
7.导波雷达物位计，液位计仪表线性
8.导波雷达物位计，液位计技术参数:
工作频率:100MHZ-1.8GHZ
测量范围:缆式:0-30m；杆式、双杆式:0-6m
重复性:±2mm
分辨率:1mm
采样:回波采样55次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:
通讯接口:HART通讯协议
过程连接: G11 /2A
法兰DN50，DN80，DN100，DN150
过程压力: -1-20bar
电源:电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件:温度-40℃～+70℃
外壳防护等级:IP67
防爆等级:EXia II CT6
两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)
9.产品选型
WRD70仪表型号， 探头类型， 大量程， 材质
WRD71 6mm缆式探头 30000mm 不锈钢
WRD72 10mm杆式探头 6000mm 不锈钢
WRD73 10mm双杆式探头6000mm 不锈钢（法兰安装）
防爆
P非防爆型（普通型）电流信号输出（4-20mA）HART协议
I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议
D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议
一体化过程连接/材质
G G11 /2A螺纹不锈钢
N 11 /2NPT螺纹不锈钢
C法兰DN50 PN16C不锈钢
D法兰DN80 PN16C不锈钢
E法兰DN100 PN16C不锈钢
F法兰DN150 PN16C不锈钢
H法兰DN200 PN16C不锈钢
K法兰DN250 PN16C不锈钢
Y约定
关键词:
ROSEMOUNT导波雷达物位计326L 物位变送器可为食品和饮料行业提供且连续的物位测量。罗斯蒙特导波雷达液位计精度 7 mm (0.28 in.)，通讯协议4-20mA、IO-Link、开关，测量范围高达 2000 mm (78.7 in.)，过程接液材料 316LSST、EPDM、PEEK，Certifications/Approvals: 3-A, , EC 1935, EC 2023,see product data sheet for complete list of certifications。G1"过程连接件与全套卫生过程连接件适配器兼容，M12 电连接器便于安装和启动。ROSEMOUNT物位计 326L 经过测试，符合 DINEN 60068-2-6（参考杆 19.7 英寸 (500 mm)）。频率范围 10 至 2000 Hz 之间的峰值加速度为 20g。
该ROSEMOUNT液位变送器使用导波雷达测量介质液位。IO-Link 是一种基于 IEC 61131-9 标准的强大通信协议，它利用了3 线传感器和执行器连接技术。从简单的测量到关键应用，Emerson 的广泛解决方案组合为您提供了解决方案。Emerson提供多种罗斯蒙特产品，具有各种产品选项和配置，包括预期在广泛应用中表现良好的结构材料。罗斯蒙特液位变送器显示当前液位，单位为毫米、英寸或缩放测量范围的百分比。变送器的防护等级为IP69K，可承受恶劣的外部冲洗。
ROSEMOUNT雷达液位计5408A1SHA1E57R3DASAA3M5C1
罗斯蒙特压力变送器3051TA2A2B21AB4M5
ROSEMOUNT液位计5900SPSF4
罗斯蒙特液位计5900SPF2FI5R2AG1H8SPV8Z0ST
罗斯蒙特差压变送器3051TA1A2B21AB4K5M5
罗斯蒙特雷达液位计5900SPF14
ROSEMOUNT液位计590A4AVQ4
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1
ROSEMOUNT压力变送器3051TG1A2B21AB4K5M5
ROSEMOUNT超声波液位计3102HA1FRCNAST
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
罗斯蒙特差压变送器3051TG2A2B21AB4E5M5
ROSEMOUNT物位计3301HA1S1V3AM0370RAE1M1C1
罗斯蒙特导波雷达物位计5301HA1H1N3AM00080AANAC1
ROSEMOUNT雷达物位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特雷达物位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特导波雷达液位计3301HA14
罗斯蒙特雷达物位计54
ROSEMOUNT温度变送器644HAE5J5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
罗斯蒙特压力变送器3051TG4A2B21AB4K5M5
罗斯蒙特雷达液位计5301HA1S4Q8C1
ROSEMOUNT差压变送器3051TA2A2B21AB4M5
罗斯蒙特液位计5301HA1H1N4AM00190IBE1C1
罗斯蒙特导波雷达物位计5301HA1H1N3AM0140ADNAM1C1
罗斯蒙特温度变送器644H5J6M5
罗斯蒙特物位计5301HA1S1V3AM0125AANAM1C1
ROSEMOUNT压力变送器3051TG3A2B21AB4K5M5
罗斯蒙特物位计5301HA1H1N3AM0230NAM1C1
ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1
ROSEMOUNT温度变送器4
ROSEMOUNT雷达物位计3301HA1S1V4AM0180BANAM1C1
罗斯蒙特超声波液位计4ST
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT液位计，罗斯蒙特液位计
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT变送器，罗斯蒙特变送器
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
美国ROSEMOUNT导波雷达液位计，罗斯蒙特导波雷达液位计
本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、泵阀、变送器、编码器、PLC、温度计、低压电气等各种工控自动化产品和仪器仪表。我们愿交天下朋友，我们将以更快、更优、更完善的服务期待着与您开展更友好、更广泛、更深入的合作。
罗斯蒙特导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。导波雷达物位计可以钢缆作为天线，由于传播损耗小，可用于粉状物料测量。例如在水泥生产中的生料均化库内使用。被测介质均是细粉状，粉料通过空气斜槽入库，有的则是用气动方式送入料仓，物料轻，空气中粉尘很大，物料表面也较软，故细粉的物位测量一直是测量中的难题。实践应用明，采用导波雷达物位计效果较好，微波可穿透粉尘很大空间，并在料面上反射。
ROSEMOUNT导波雷达物位计是基于导波天线和非接触式雷达用于罐体物位测量的装置。目前国外技术比较完善但设备昂贵，而国内厂家集中在用国外模块组装或代理销售，拥有核心技术的不多．研发拥有自主产权，高性能、低成本的产品有重要意义。对于周期或准周期高速信号，可通过等效时间采样原理，用较低采样频率实现高速数据采集，简化周期性宽带模拟信号的高速数据采集问题。设计中导波雷达物位计发射信号为宽度2 ns、频率 2.5 MHz高速脉冲．不宜实时采样测量，而罐体物位短时间内变化相对缓慢可忽略不计，故导波杆中发射和反射波形信号为准周期信号，采用等效采样得到在时间轴上放慢的波形信号，可测量时间差。
本文章主要介绍了:高频雷达液位计盲区,雷达液位计的罐旁指示器,雷达液位计导波反射等信息
罗斯蒙特540系列二线制雷达液位变送器
罗斯蒙特540系列二线制雷达液位变送器具有**性能，适用于广泛的应用及过程条件。540系列由5401（-6GHz）型和5402（-26GHz）型两种型号组成。为获得**限度的灵活性，每种型号都可配备各种类型的天线。
由于采用双重信号变送器和接收器——双端口技术使其具有出的测量性
采用抗冷凝天线，变送器导波管对于涂层不敏感
由于采用圆化波，使来自障碍物/储罐壁的回波减少
罗斯蒙特RadanMaster具有轻松组态和“测量与学”功能
具有的工厂管控网（PlantWeb）功能
罗斯蒙特560雷达液位变送器
(雷达液位计导波反射)
在工业应用当中，液位计种类繁多，不同的现场工况对应不同的液位计，如果要说哪款液位计是好的，真的很难决择，不同的介质、不同的需求是不一样的，选择一款液位计有众多的标准，所以我们要一分为二的区别对待。下面跟随瑞凌一起探讨雷达液位计与超声波液位计的一些应用
1、雷达液位计应用
在近些年，雷达液位计价格与超声波液位计差不太多，且其性能明显优于超声波液位计，所以也开始被更多地使用了。
雷达信号的运行时间不受温度、雨水、风、雾的影响。
雷达传感器测量精度为+/-2mm，不受外界影响。
雷达传感器不存在"盲区"，不需占用很多空间。
(雷达液位计导波反射)
超声波用的是声波，雷达用的是电磁波，这才是更大的区别。而且超声波的穿透能力和方向性都比电磁波强的多，这就是超声波探测现在比较流行的原因。
主要应用场合的区别:
超声波和雷达主要是测量原理的不同，而导致他们的不同的运用场合。雷达是鉴于被测物质的介电常数的，而超声波是鉴于被测物质的密度的。所以介电常数很低的物质雷达的测量效果就要打折扣，对于固体物质一般也推荐用超声波。同时雷达发射的是电磁波，不需要传播媒介，而超声波是声波，是一种机械波，是需要传播媒介的。另外波的发射方式元件不同，如超声波是通过压电物质的振动来发射的，所以它不可能用在压力较高或负压的场合，一般只用在常压容器。而雷达可以用在高压的过程罐。雷达的发射角度比超声波大，在小容器或瘦长的容器不推荐用非接触式雷达，一般推荐导波雷达。就是精度的问题，当然了，雷达的精度肯定是比超声波高，在储罐上肯定是用高精度雷达的，而不会选超声波。至于价格方面，一般情况下超声波比雷达低，当然一些大量程的超声波价格也是很高的，如6～70米的量程，这时雷达也达不到，只能选超声波。
(雷达液位计导波反射)
罗斯蒙特雷达液位计SaabTankRadarRex利用非接触雷达测量方法、无活动零件、只有天线伸入储罐内部环境，从而达到无与伦比的性。如今对于雷达液位测量，目前主要存在两种调制方法:脉冲法，测量脉冲到达产品表面并返回所用的时间，脉冲雷达液位计主要适用于精度要求较低的应用场合；调频连续波(FMCW)，可提供高精度的测量值，高性能雷达液位计采用这种方法。
为提高精度，罗斯蒙特雷达液位计TankRadarRex配备一些内置的功能，下面分别介绍:
1、数字参考
罗斯蒙特雷达液位计需要内部参考基准，使雷达的扫描呈对线性，与线性度的偏差都将产生相应的误差。为达到高的精度，SaabTankRadarRex采用数字晶体振荡器，可以达到利用目前技术水平所能提供的稳定的参考基准。
(雷达液位计导波反射)
霍尼韦尔（中国）提供Trendview数据记录器和的分析软件套件，
以满足用户的数据记录需求。有三种型号可供选择，可显示水平和垂直图表，
数字值和条形图的各种组合。为了补充这些记录器，霍尼韦尔（中国）提供TrendManager软件套件。
该工具包有助于绘制连续和批量数据的图形，分析和存档数据，
配置无纸记录器，设置记录器数据的预定上传或实时采集数据，
并将其导出到其他软件包（如Excel）。该软件套件包括TrendViewerPro，
TrendManagerPro，TrendServerPro，带OPC服务器的TrendServerPro和数据库管理工具。
适用于需要在单个设备中进行记录和控制的过程。
(雷达液位计导波反射)
1MHZADCP传感器
名称 技术参数
工作频率 1MHZ
测量主河道宽度 0.85m至30m
盲区 小0.5m
单元层数 256层
单元尺寸 动态可调
三波束 带水平两波束及垂直水位波束
水平波束角指向角 不大于1.4°
旁瓣*** >60dB，垂直波束指向角不大于3.8°
水平超声波夹角 130°
数据输出 实时水位、单元流速、断面面积、流量、水量等数据
流速测量范围 ±10米/秒
流速分辨率 0.001米/秒
流速准确度 ±1%实测流速
水位测量范围 0.15米至30米（从表面开始计算）
水位准确度 ±0.006米（＜6米），±0.1%FS（≥6米）
陶瓷水位压力传感器 量程30m
工作电压 DC7-15V
通讯协议 MODBUS-RTU,SDI-12
温度传感器
测量范围 -5°C?45°C
温度精度 ±0.05度
倾斜角度传感器精度 ±0.2度
传感器工作状态自诊断功能 传感器故障，被障碍物遮挡，被粘附等内蒙古双频差分计术品牌企业
(雷达液位计导波反射)
了解更多关于:雷达液位计的死区设置，杰创雷达液位计，uka雷达液位计，雷达液位计设置方法，罗斯蒙特雷达液位计调试，导波雷达液位计安装需要什么，雷达液位计水汽大，江苏导波雷达液位计，雷达液位计测内浮顶，saab雷达液位计，雷达液位计 图例，vega蓝牙连接雷达液位计，导波雷达液位计检修注意事项，雷达液位计专家，德国e+h 雷达液位计，威格雷达液位计说明书，雷达液位计厂家vage，雷达料位计和雷达液位计，雷达液位计量程如何设置，雷达液位计
