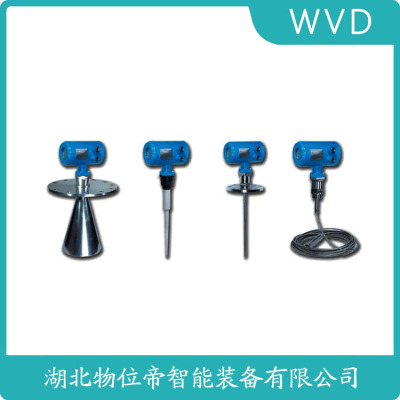

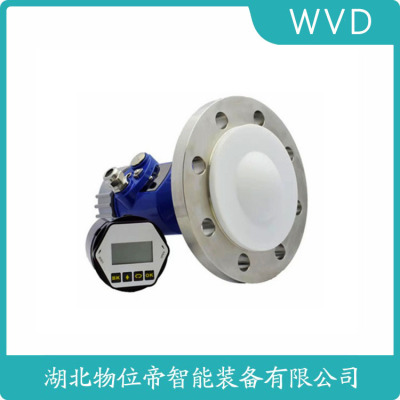

PULS31.TVCKJGJH008雷达物位计
雷达物位计的市场应用与经济性分析
80GHz高频雷达价格是26GHz的1.5-2倍，但在低介电介质中可减少50%的无效采购。某电厂测算显示，替换差压变送器后，雷达物位计年维护成本从3万元降至5000元。四线制分体式设计节省电缆费用，300米传输仅需0.5mm²线径。最新无线HART版本免除布线，但需考虑5年电池更换周期（典型功耗18mW）。行业数据显示，雷达物位计在储罐应用中的投资回报期平均为1.8年，主要来自减少的停机损失。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
PULS31.TVCKJGJH008雷达物位计
PULS62.XXDAM5HKNAX（此系列量程0...35米，温度-40...200℃,压力-1...40bar）PS63.XXPHKMXX （此系列量程0...20米，温度-200℃...150℃,压力-1...16bar）
PS65.CXLGDHAMXX（此系列量程0...35米，温度-40℃...150℃，压力-1...16bar）
PULS66.XXHFK2VDMXX （此系列量程0...35米，温度-40℃...400℃，压力-1...160bar）
请预留的安装空间。请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
HART适配器④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
VEGA雷达物位计技术发展。VEGAPULS31 是用于非接触式简易物位测量的理想的传感器。适用于水处理行业，各工业行业的酸、碱和助剂的储罐，或者穿透塑料容器壁测量物位。Frequency 80 GHz，量程距离 15 m，测量精度 2 mm，过程压力 -1...3 bar。由于 80 GHz技术具有强大的信号聚焦能力，雷达波束可以**对准待测介质。因此，即使在狭窄的井道或在容器壁，如管道或泵上有附着物时，也不会产生干扰信号。与超声波仪表相比，不需要抑制干扰信号。EGAPULS31 是在简单应用领域内进行非接触式物位测量的理想的传感 器，它尤其适用于在水处理领域、在各种工业领域用的酸、碱和助剂的仓储容器中 进行测量，也适用于从外部透过容器壁测量塑料罐内的物位。
