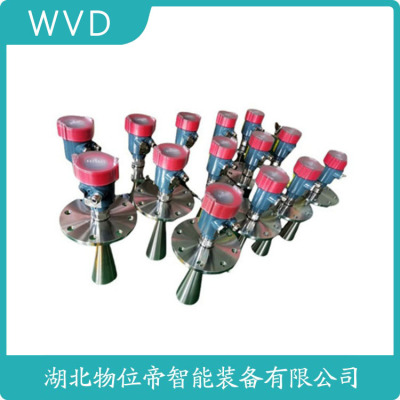

HL-808雷达物位计质量好的
防爆认证与安全防护设计
化工领域需满足ATEX/IECEx防爆标准，隔爆型（Ex d）外壳可承受1.5MPa内部爆炸压力。本安型（Ex ia）设计限制回路能量<1W，适用于Zone 0区。整体防护等级IP68，可短时浸没10米水深。某油气平台案例显示，通过API 670标准的雷达料位计MTBF超15年。最新光纤传感技术彻底消除电火花风险，已用于氢气储罐监测。
Rosemount3301/3302 其他液位变送器23.5M 5.0mm316L 24VDC4-20mA(Hart)（mA） 液体
罗斯蒙特3300导波雷达液位和界面变送器
1. 罗斯蒙特3300在众多应用领域中，提供且的液位测量。
凭借高灵敏度和信号处理性能的导波雷达技术，罗斯蒙特3300系列通过一个变送器便能同时进行
液位和界面两种测量。3300系列现推出一系列型导波杆，设计用于即使在恶劣的过程环境下也
能进行测量。 二线制连接确保了安装简便经济。 其特点包括如下:
1.1 高温和高压导波杆用于要求高的液位测量领域。
1.2 多样的导波杆几乎可满足应用领域的需求。
1.3 多变量、环路供电的液位和界面变送器可减少储罐穿孔数目，并节省安装成本。
1.4 直接液位测量无需对温度、压力、密度、介电性能或导电性能的变化进行补偿。
1.5 简便易用的雷达组态工具使得设置简单，并通过波形图和记录工具提供诊断。
1.6 几乎不受粉尘、蒸汽、干扰物的影响。
1.7 坚固的模块化结构降低了运行成本，提高了性。
1.8 易于集成于现有设备中。
2. 产品技术规格
3.罗斯蒙特3300导波雷达变送器应用
在其它类型环路供电变送器无法胜任的一系列应用环境下，罗斯蒙特3300系列可提供而经济
的测量。
# 旁通管内的液位测量
导波雷达是在旁通管内进行测量的理想选择。它不受密度变化、旁通管组态的影响，且无活动部件，从
而可节省维护费用。这些优势使其更加方便，可替代浮筒液位计。
# 高温和高压(HTHP)应用
高温和高压液位测量不仅仅要求有更厚材料或具有更强冷却性能的常规变送器。这些应用环境要求变
送器的设计能够适应热胀冷缩的要求，具有的强度，并可微波信号的馈通.新型高压和高
温罗斯蒙特3300系列可与多种类型的导波杆配合使用，可应用于高达345bar的压力环境和高达
400℃的温度环境。
# 在液化气和液氨储罐中进行液位测量
液化石油气(LPG)等液化气和其它压力应用中，所要求的测量设备是免维修设备。无须打开储罐便可
对雷达头进行维护，因此在储罐打开受限的压力应用和挥发性应用环境下，罗斯蒙特3300系列为理
想选择。
# 对液体和浆液进行液位测量
在其它雷达变送器无法胜任的领域，罗斯蒙特3300系列依然可出地提供的数据。 变送器具有
高信噪比和沿导波杆聚焦的雷达脉冲，有利于降低回波干扰。
# 界面液位测量
多变量™ 罗斯蒙特3302是市场上一款环路供电变送器，可提供多液位测量。 由于具有的信
号处理性能，它在不同液体（诸如油、水等）的储罐内可同时测量顶面液位和界面位置。
# 筒仓内的固体测量
罗斯蒙特3301虽然是为液位测量设计而成，但是也可以适用于多种固体应用领域。

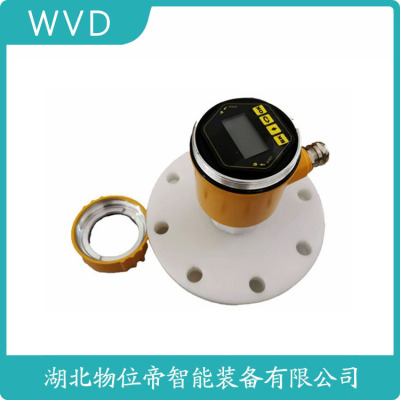

HL-808雷达物位计质量好的
欣 生MT5000导波管雷达液位变送器 导波雷达物位计0.6~61米 0.075%4~20mA（mA） DC24V
MT5000导波管雷达液位变送器
概述
MT5000导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或Honeywell DE协议进行通讯。
主要技术参数
测量范围:0.6~30.5m；0.6~61m
度:&plun;5mm
分 辨 率:&plun;1.6mm
显示单位:在现场可选择毫米mm、厘米cm、米m或%等工程单位
工作电源:13.5-36VDC，两线制
介质介电常数:单杆:小1.3min.
双杆:小1.7min.
介质粘度:1500cp
材质:壳体:铸铝
传感器:316L 316L SS,
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准 如、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:卫生快装卡箍DN50
认 :FM，CSA，CENELEC
隔爆型:ExdII6
本安型:ExiaIIBT6
护等级:IP67
探杆的测量盲区
型号规格
外形和安装尺寸
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
瑞士ABB导波雷达液位变送器*
MT系列导波雷达是目前世界上获得IEC 61508 认可用于SIL2和SIL3环境下的物位变送器。
导波雷达的自监控功能可以不间断的检测有可能引起失效或虚假信号的故障。 此设备别具特地将图像化显示并入到全数字化电子模块中。利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设置。为了便于在*范围内的调试， 菜单的语言有多种不同选项。微波脉冲通过刚性探杆或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无能量损失。
客户获益:微波不受温度, 压力, 比重和蒸汽的影响安装简单无活动部件连续不断的轻微挂料不影响测量适用于真空环境与非接触式雷达和超声波变送器不同, 无需担心发散角更多能量可以返回, 测量更无复杂设定, 不需要计算机和程序员嵌入式波形显示屏幕 (示波器)
适用行业:油气精炼制和生物技术电厂纸浆造纸钢铁化工食品和饮料海运
瑞士ABB导波雷达液位变送器*
MT5100系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中.
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。
MT5000系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中。
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。 为了便于在*范围内的调试，菜单的语言有多种不同选项。 MT5000系列
导波雷达变送器在苛刻的应用工况下表现出*的性能。 微波脉冲通过刚性探杆
或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无
能量损失。 多种腔体连接器和探杆形式可选，以满足不同工况需求， 例如缓冲
罐、加热器、成品罐和分离器。标准的探杆材质为316L不锈钢， 另外有其它材质
可供选择， 比如用在酸性或腐蚀性工况下的哈式合金和蒙乃尔材质。
特点只需一个过程接口就可以同时测量液位和界位图形化波形显示全数字化电子技术信号不足报警多种接液材质可选雷达波沿着导杆传播-消除需要回波和可大限度减少信号损失无活动部件2线制回路供电长度由0.3~19.8米探杆类型有硬杆, 软缆和同轴
罗斯蒙特导波雷达液位计 5300液位变送器适用于具有挑战性的液体、浆体和固体测量。该ROSEMOUNT物位计具有安装简便、无需标定等多种优势，且不受过程条件的影响。探头类型:硬单线、分段单线、软单线、硬双线、软双线、同轴型、带PTFE 涂层的探头、蒸汽探头。Ultra-thin layer detection through Pe-in-Petechnology. 罗斯蒙特物位计探头末端探测功能可提高液位测量的性。根据 IEC，适合要求 SIL/SIL2等级的应用。其中包括高压饱和蒸汽在电力和工业蒸汽系统中的应用，如锅炉汽包、蒸汽分离器、除氧器和高压给水加热器等。
若使用基于 HART的控制系统或资产管理系统，在安装罗斯蒙特液位变送器之前，请确认该系统的 HART 功能。安装之前，请先校验标签上的导波杆长度(L)。如需调整ROSEMOUNT导波雷达物位计导波杆长度，请参阅样册上的“调整导波杆长度”。管理低反射率、端温度和压力、重产品涂层和饱和蒸汽。蒸馏塔、给水罐和液化气的替代品。通常情况下，操作员并不能清楚得看到过程材料的堆积和表面状态的变化。测量设备可能具有监测表面状态的诊断功能，但接收信息却是另一大难题。如果采用模拟系统，则只能实现液位测量，限制了有价值的诊断信息的使用。
本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、变送器、编码器、泵阀、PLC、温度计等各种工控自动化产品和仪器仪表。经过长期的发展，公司汇集了国内价格及库存优势，具备全面业务进出口报关等，货期稳定、价格具有竞争力。
罗斯蒙特温度变送器644HAE5J5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
ROSEMOUNT雷达物位计5301HA1S4Q8C1
罗斯蒙特雷达液位计5301HA1H1N4AM00190IBE1C1
罗斯蒙特差压变送器3051TG3A2B21AB4K5M5
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0140ADNAM1C1
罗斯蒙特导波雷达物位计5301HA1S1V3AM0125AANAM1C1
ROSEMOUNT物位计5301HA1H1N3AM00080AANAC1
罗斯蒙特雷达物位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特压力变送器3051TG1A2B21AB4K5M5
ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1
ROSEMOUNT液位计3301HA1S1V4AM0180BANAM1C1
ROSEMOUNT雷达液位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特压力变送器3051TG4A2B21AB4K5M5
罗斯蒙特温度变送器4
罗斯蒙特导波雷达液位计3301HA14
罗斯蒙特雷达物位计54
罗斯蒙特液位计5408A1SHA1E57R3DASAA3M5C1
ROSEMOUNT压力变送器3051TA2A2B21AB4M5
ROSEMOUNT差压变送器3051TA1A2B21AB4K5M5
罗斯蒙特导波雷达物位计5301HA1H1N3AM0230NAM1C1
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
罗斯蒙特差压变送器3051TA2A2B21AB4M5
ROSEMOUNT温度变送器644H5J6M5
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1
罗斯蒙特液位计3301HA1S1V3AM0370RAE1M1C1
ROSEMOUNT液位计5900SPSF4
罗斯蒙特雷达液位计5900SPF2FI5R2AG1H8SPV8Z0ST
ROSEMOUNT压力变送器3051TG2A2B21AB4E5M5
ROSEMOUNT雷达物位计5900SPF14
罗斯蒙特物位计590A4AVQ4
ROSEMOUNT超声波液位计3102HA1FRCNAST
罗斯蒙特超声波液位计4ST
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT导波雷达物位计，罗斯蒙特导波雷达物位计
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器
美国ROSEMOUNT变送器，罗斯蒙特变送器
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
美国ROSEMOUNT液位计，罗斯蒙特液位计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量。不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
罗斯蒙特导波雷达液位计上位机界面简洁、直观，其主要的控制界面是在一个选项卡控件中添加三个模块，每个模块由相应的控件组成操作界面。在界面内还增加了通信串口设置、系统界面文本信息和时间显示等模块，通过窗体的属性对各个控件增添了彩和图片，并对文本信息进行了修饰。上位机系统程序启动后，计算机上显示出可视化界面，但上位机和下位机的通信链路尚未建立，无法发送控制命令。通过对端口参数的选择和设置，点击连接端口按键即可完成通信连接。主体控制部分显示出监控界面，在监控界面内可以实现液面高度显示和波形图，还可以显示测量环境的实时温度等。存储和参数设置模块与产品信息模块，可以通过按键点击对应的选项卡名称，即可转换到该界面中。
