工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持可靠检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。最新自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。
CPLW53-04导波雷达物位计工厂
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生-个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种）质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。
一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
1、能耗低。信号能量小，为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位；另外由于导波雷达耗能小，供电回路不是单独的交流供电，从而大大节省了安装费用。
2、信号在传输中不受介质波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
3、介质介电常数的变化对测量性能影响不大，导波雷达和常规雷达一样，采用传输时间来测量介质液位，信号自介质表面或水面反射回传的时间一样。不同的只是信号幅度的差别，普通雷达需考虑介质的影响，比较难辨识真正的液位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。
4、介质密度的变化不影响测量，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
5、雾气和泡沫不影响测量，由于电磁波不通过空间传播，因而雾气不会引起信号的衰减，泡沫也不会对信号进行散射而损失能量。
导波雷达液位计测量原理
接触式雷达是基于时间行程原理的测量仪表。雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。传感器发射出脉冲并沿缆式或杆式传导，当脉冲波遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。
导波雷达液位计输入
反射的脉冲信号沿缆式或杆式传至仪表电子线路部分，微处理器对信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面离D与脉冲的时间行程T成正比: D=C×T/2 其中C为光速因空罐的距离 E 已知，则物位 L 为: L=E-D
导波雷达液位计输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4 － 20mA 输出。
一、设计特■ 获得高计量交接精度以监测大容量液体设备
■ 通过第三方 IEC 61508 SIL 2 或 SIL 3 认
■ 可以提供更高的性
■ 型二合一功能可提供冗余液位测量
■ 2 线制 IS 总线电源使得安装便捷
■ 包括有线和 / 或无线数输
■ 可用于测量大容量储罐类型和产品 （范围包括液化气、轻油产品、原油以及沥青等）
提高测量精度、工厂效率和性
- 为大容量液体储罐提供高的液位精度
5900S 液位计及其 0.5 毫米或1毫米的仪表精度可将液位测量的不确定度降至。它通过提供以下功能优化您的存储运营:
■ 符合 OIML 和其他法定计量机构认的计量交接精度
■ 的库存管理
■ 的损耗控制数据
5900S 通常与高精度多点温度传感器配合使用，以计算高精度的 API 标准净体积。
- 使运营更加
■ 没有移动零件可提高性和减少中断
■ 大多数 5900S 天线类型都可以安装在运行中的储罐上
■ 艾默生智能无线技术可大幅减少安装成本，让您可轻松操作远程储罐
■ 5900S 是艾默生完整的储罐液位计量解决方案的一部分，艾默生已为 100,000 多个大容量液体储罐提供了储罐计量服务
- 提高溢出等级
■ 型二合一功能在一个外壳中有两个雷达液位计，可分别进行液位和溢出测量
■ 符合 IEC 61508 的 SIL 2 和 SIL 3 认
■ 符合 API 2350 兼容解决方案
获取完整的液位和库存信息
罗斯蒙特 5900S 是一款性能且具有计量交接精度的非接触式雷达液位计，适用于罐区和炼油厂。它通常会集成到高性能储罐计量系统中，包括用于计算净体积的平均温度测量。数据将传输到控制室，然后在一台主机或 TankMaster 库存软件包中显示。
艾默生的智能无线解决方案可作为备选方案针对远程储罐以及远距离现场接线不可用的应用，从而节省安装成本。
5900S 液位计提供天线选件以适应大容量液体存储应用和储罐类型。
- 自滴落设计不受冷凝影响
由于天线发射微波的抛光 PTFE 表面是倾斜的，因此其更不易受冷凝水或冷凝物的影响。冷凝液滴不会覆在有源天线上，因此，雷达信号不会因冷凝而衰减，从而确保更高的精度和的性。
- SIL 功能
罗斯蒙特 5900S 通过 SIL 2 和 SIL 3 认适用于防溢出系统。
带有 SIL 选件的 5900S 将在预设液位单独的报警回路并触发罗斯蒙特 2410 储罐 Hub 上的继电器输出。报警信号可连接到紧急停车系统 (ESD)/ 自动防溢出系统 (AOPS)。
SIL 2 需要一个 5900S。SIL 3 通过二合一 5900S 实现。配有SIL 继电器输出的罗斯蒙特 2410 储罐 Hub 也是 SIL 性所的。
- 可实现成本的冗余液位测量二合一液位计
5900S 液位计可在变送器表头中集成两个电子单元。
独有的二合一解决方案可在一台液位计中提供一个主要和一个备用单元，或一台液位计加上一个独立的、基于雷达的高高液位报警功能。
二合一解决方案还可通过组态进行实时增量校验，以比较两个单元的信号。
与安装两台液位计相比，二合一解决方案使机械和电气安装更加简便。
二、订购信息
1. 带抛物面天线的罗斯蒙特 5900S 雷达液位计
带抛物面天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计。它是在带固定顶盖、不带导波管储罐上安装的良选。因其具有窄雷达波束和高信噪比的特性，抛物面天线可安装在现有的检修孔盖上并靠近储罐壁。在某些情况下，还可安装在带浮顶的储罐上，用于测量向下至顶盖上目标板的距离。
■ 可测量各种产品，包括轻油产品、重质燃料油以及沥青等
■ 天线设计不受产品积聚和冷凝影响
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 通常安装在运行中的储罐上
表 1. 带抛物面天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 不包括法兰。
(8) 不适用于代码为 U1 的选件。
(9) 要求认 (SIS) 的代码为 S 或 3。
(10) 书包括保压接液部件。
(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
2. 带喇叭形天线的罗斯蒙特 5900S 雷达液位计
带喇叭形天线的罗斯蒙特 5900S 是一款非接触式雷达液位计。其管嘴更小，直径小200 毫米（8 英寸），可轻松安装在顶盖固定的储罐上。
■ 可测量各种产品（沥青或类似产品除外，此类产品建议使用抛物面天线进行测量）
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 通常安装在运行中的储罐上
表 2. 带喇叭形天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 要求认 (SIS) 的代码为 S 或 3。
(8) 书包括保压接液部件。
(9) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
3. 带有导波管阵列天线的罗斯蒙特 5900S 雷达液位计
带阵列天线的罗斯蒙特 5900S 是一款用于导波管测量的、性能的非接触式雷达液位计。它提供固定式和铰接盖式两个版本。
典型应用包括带浮顶的原油储罐和带 / 不带内浮顶的汽油 / 成品油储罐。
■ 适用于原油、汽油或同类产品
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 有效管道内生锈或产品沉积
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 铰接盖式版本更易于产品取样和人工投尺测量
■ 通常安装在运行中的储罐上
表 3. 带导波管阵列天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 要求计量交接类型认代码为 0 或 R，并且天线尺寸为 6 或 8。
(8) 不适用于代码为 U1 的选件。
(9) 要求认 (SIS) 的代码为 S 或 3。
(10) 书包括保压接液部件。
(11) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
4. 带 LPG/LNG 天线的罗斯蒙特 5900S 雷达液位计
带 LPG/LNG 天线的罗斯蒙特 5900S 是一款性能的非接触式雷达液位计，用于测量加压或低温液化气。雷达信号在导波管内传输，即便在液体表面沸腾的情况下，也能使液位计获得强的回波。
■ 计量交接精度符合 OIML R85:2008
■ 基于 IEC 61508，符合 SIL 2 和 SIL 3 认
■ 二合一功能可用于冗余液位测量
■ 具备参考设备功能，可在储罐运行时进行测量校验
■ 采用 2 线制低电压 Tankbus 进行通讯，便于安装
■ 内置压力传感器用于蒸发补偿，可提供测量性能
■ 集成球阀
表 4. 带 LPG/LNG 天线的 5900S 雷达液位计的订购信息
(1) 要求冗余代码为 2 且带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 3。如果其中一个液位计处于报警模式，则发出报警。不适用于性能等级代码 X。
(2) 要求带继电器输出 (SIS/SIL) 的罗斯蒙特 2410 储罐 Hub 的代码为 S。
(3) 要求代码为 Q4 的选件。不适用于性能等级代码 X。
(4) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元或 TankMaster。附带认的板和密封套
件。不适用于性能等级代码 X。
(5) 要求带相应计量交接类型认的罗斯蒙特 2410 储罐 Hub。要求一体式 2410 显示单元、罗斯蒙特 2230 显示单元 （具有相应类型认）或 TankMaster。附带认的板和密封套件。不适用于性能等级代码 X。
(6) 要求代码为 S4 的选件。
(7) 包括集成球阀。
(8) 包括集成球阀和压力变送器。
(9) 要求危险场所认代码为 I1、 I2、 I5、 I6 或I7。(10) 要求认 (SIS) 的代码为 S 或 3。
(11) 书包括保压接液部件。
(12) 要求罗斯蒙特 2410 储罐 Hub 中带有一个或多个继电器输出。
三、技术规格
仪表精度
高精度:±0.5 毫米（0.020 英寸）
标准精度:±1 毫米（0.039 英寸）
温度稳定性
在 -40 至 +70°C（-40 to 至 158°F）的环境中 < ±0.5 毫米（0.020 英寸）
现场总线（标准）
FOUNDATION™ 现场总线 FISCO (Tankbus)
更新时间
每 0.3 秒重新测量一次
可重复性
0.2 毫米（0.008 英寸）
高液位变化率
高 200 毫米 / 秒
计量铅封
是
安装注意事项
请参阅罗斯蒙特 5900S 参考手册
测量原理
FMCW 方法（Frequency Modulated Continuous Wave，调频连续波）是指传输的雷达信号具有在 10 千兆赫周围线性频率变化的特点。当接收到反射后，液体表面反射的频率与通过天线发射的信号频率相比有轻微差异。频率差与天线和液体表面之间的距离成正比，因此与液位也成正比。该技术可获得稳定的测量值。
通讯 / 显示 / 组态
输出变量及单位
■ 液位和空高:米、厘米、毫米、英尺或英寸
■ 液位变化率:米/秒、米/小时、英尺/秒、英尺/小时、英寸/分钟
■ 信号强度:毫伏
组态工具
罗斯蒙特 TankMaster WinSetup、现场手持通讯器
FOUNDATION™ 现场总线特征
对性敏感
否
静态电流消耗
51 毫安
启动电压
9.0 VDC
设备电容 / 电感
请参阅后页的 “ 产品认 ”版块
类别（基本或链路主设备）
链路主设备 (LAS)
可用 VCR 数目
多 20 个，包括一个固定式
链路
多 40 个
小槽口时间 / 大响应延迟 / 小信息间延迟
8/5/8
功能块和执行时间
1 个资源功能块。
5 个转换器功能块（液位、寄存器、Adv_Config、体积和LPG）。
6 个模拟输入 (AI) 功能块:10 毫秒，2 个模拟输出 (AO) 功能块:10 毫秒。
1 个比例 / 积分 / 微分 (PID) 功能块:15 毫秒
1 个信号表征器 (SGCR) 功能块:10 毫秒，1 个积分器 (INT)功能块:10 毫秒，
1 个数学 (ARTH) 功能块:10 毫秒，1 个输入选择器 (ISEL) 功能块:10 毫秒。
1 个控制选择器 (CS) 功能块:10 毫秒，1 个输出分配器 (OS)功能块:10 毫秒。
实例化
是
符合 FOUNDATION™ 现场总线标准
ITK 5.2
PlantWeb 警报支持
是
操作支持向导
重新开始测量，写入保护设备，恢复出厂设置 - 测量组态，启动 / 停止设备模拟，设置为液面，重置统计信息，更改模式，寄存 / 移除假回波，刷新回波峰，校验针，更改气相压力，更改蒸汽温度。
高级诊断
软件、存储器 / 数据库、电子部件、内部通讯、模拟、液位补偿、液位测量、环境温度、气相压力 / 温度补偿、LPG 校验针以及手动测量值等。
电气
Tankbus 电缆布线
0.5-1.5 mm2 (AWG 22-16) 屏蔽双绞线
电源
FISCO:9.0 - 17.5 VDC，对性不敏感（例如 2410 储罐Hub）
实体:9.0 - 30.0 VDC，对性不敏感
总线电流消耗
50 毫安（二合一版为 100 毫安）
微波输出功率
< 1 毫瓦
机械
外壳材质及表面处理
聚酯漆涂层压铸铝材
电缆入口（连接件 / 密封接头）
两个 ½ - 14 NPT，用于电缆密封接头或导线管。变送器交付时，随附有一个用于密封未使用端口的金属堵头。
可选:
■ M20 x 1.5 导线管 / 电缆接头
■ 金属电缆密封接头 (½ - 14 NPT)。
■ 4 针插头型 Eurofast 连接器或 A 型 Mini 4 针插头型 Minifast连接器
总重量
■ 5900S 变送器头:单一版为 5.1 千克（11.2 磅），二合一版为 5.4 千克（11.9 磅）
■ 带喇叭形天线的 5900S:约为 12 千克（26 磅）
■ 带抛物面天线的 5900S:约为 17 千克（37 磅）
■ 带导波管阵列天线的 5900S:约为 13.5-24 千克（30-53 磅）
■ 带 LPG/LNG 天线的 5900S:6 英寸 150 psi 型约为 30 千克（66 磅）； 6 英寸 300 psi 型约为 40 千克（88 磅）
天线
5900S 天线采用自滴落设计，某些型号的天线还包括倾斜的抛光 PTFE 表面。较大限度地减少了天线上的冷凝水，雷达信号不会因冷凝而衰减。因此，无需维护操作，而且还提高了其准确性和性。根据储罐类型、储罐开口和应用可以选择适合的一款天线。
变送器表头
5900S 天线类型均可匹配同一变送器表头，从而将备用零件的需求降至。
■ 双仓室变送器外壳将电子部件和接线分开，更换时无需打开储罐
■ 可抵御雷电、湿气 / 雨水，而且外壳表面可耐受硫磺和盐雾环境
■ 电子部件包括一个或两个封闭单元。
二合一解决方案在同一个外壳中安装了两个一样的电气隔离电子单元。
5900S 拥有变送器频率在线调整功能，它使用一个晶体振荡器来控制输出频率，可达到更高的精度。这是无需液位计重新标定的原因之一。
环境
工作环境温度
-40 至 +70°C（-40 至 +158°F）。启动温度为 –50°C(–58°F)
储存温度
-50 至 +85°C（-58 至 +185°F）
湿度
0-100% 相对湿度
侵入防护等级
IP 66/67 和 Nema 4X
抗振性
IEC 60770-1 等级 1 和 IACS UR E10 测试 7
电信
符合:
■ FCC 15B A 类和 15C
■ R&TTE（EU 指令 99/5/EC）ETSI EN 302372； EN 50371
■ IC (RSS210-5)
电磁兼容性
■ EMC（EU 指令 2004/108/EC）EN 61326-1；EN 61326-3-1
■ OIML R85:2008
瞬变 / 内置雷电保护
根据 IEC 61000-4-5，电压 2 千伏等级接地。符合 IEEE 587 B类瞬变保护及 IEEE 472 浪涌保护。
压力设备指令 (PED)
97/23/EC
低电压指令 (LVD)
LVD（EU 指令 2006/95/EC）EN/IEC 61010-1
版本
1. 5900S 标准版
内置 Tankbus 终端电阻
有（需要时可连接）
菊花链
是
2. 5900S 二合一版
仪表精度(1)
± 0.5 毫米（0.020 英寸）
分离
液位计电子部件采用电气分离形式，两个电子单元共用一根天线
接线
单独或常规
储罐 Hub 连接
■ 将两个单元连接到一个 Hub，或
■ 将单元分别连接到不同的 Hub
内置 Tankbus 终端电阻
单 Tankbus 连接:有（需要时可连接）。
双 Tankbus 连接:可终止主 Tankbus。
菊花链
是
3. 5900S SIL 版
分离
液位计电子部件采用电气分离形式，SIL 3 版有共用天线
内置 Tankbus 终端电阻
否
菊花链
是
本质报警信号的电气属性
正常状态下，12.5 VDC，1-2 毫安（无报警）
接线
■ 其他单独的报警用 2 线电缆，或
■ 由两根 2 线电缆合并而成的单根电缆（报警和液位）
4. 带抛物面天线的 5900S
储罐内的工作温度
高 +230°C (+445°F)
测量范围
法兰以下 0.8 至 30 米（2.6 至 100 英尺）
可测量 0.5 至 50 米（1.6 至 164 英尺）。精度可能会下降。
如需更长的测量范围，请咨询当地代表。
压力范围
卡箍 / 螺纹式:-0.2 至 0.2 巴（-2.9 至 2.9 psig）
焊接式:-0.2 至 10 巴（-2.9 至 145 psig）
暴露在储罐环境中的材质
天线:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。
密封:PTFE
O 型圈:FEP 氟聚合物
天线尺寸
440 毫米（17 英寸），定制尺寸的天线请咨询厂家。
人孔尺寸和安装
500 毫米（20 英寸）开口。
使用法兰球将抛物面天线安装在人孔盖上。其设计可在一定范围内轻松调整天线倾角和方向。
灵活的法兰球无需装置即可安装在水平或倾斜的人孔上。
5. 带喇叭形天线的 5900S
储罐内的工作温度
高 +230°C (+445°F)
测量范围
法兰以下 0.8 至 20 米（2.6 至 65 英尺）。
可测量 0.5 至 30 米（1.6 至 100 英尺），精度可能会下降。
压力范围
-0.2 至 2 巴（-2.9 至 29 psig）
暴露在储罐环境中的材质
天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。
密封:PTFE
O 型圈:Viton® 氟橡胶
天线尺寸
175 毫米（7 英寸），定制尺寸的天线请咨询厂家。
管嘴直径
小 200 毫米（8 英寸）
储罐连接件
可使用水平法兰；安装位置靠近储罐壁时，可选用 4° 倾斜法兰。
要求高精度和性时，可使用水平安装法兰。液位计安装在靠近储罐壁的位置时，可使用 4° 倾斜安装法兰，以达到高精度。
6. 带导波管阵列天线的 5900S
储罐内的工作温度
-40 至 120°C（-40 至 248°F）
测量范围
法兰以下 0.8 至 30 米（2.6 至 100 英尺）
可测量 0.5 至 40 米（1.6 至 130 英尺）。精度可能会下降。
如需更长的测量范围，请咨询当地代表。
压力范围
固定安装型:20°C (68°F) 时 -0.2 至 2 巴（-2.9 至 29 psig）。
铰接盖安装型:5 至 8 英寸管道为 -0.2 至 0.5 巴（-2.9 至7.2 psig）。
10 和 12 英寸管道为 -0.2 至 0.25 巴（-2.9 至 3.6 psig）。
暴露在储罐环境中的材质
天线:聚苯硫醚 (PPS)
密封:PTFE
O 型圈:氟硅橡胶
法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404
导波管尺寸
5、6、8、10 或 12 英寸，定制尺寸的导波管请咨询厂家。
天线尺寸
5、6、8、10 或 12 英寸，定制尺寸的天线请咨询厂家。
储罐连接件
5 英寸孔型符合 ANSI 5 英寸 150 级
6 英寸孔型符合 ANSI 6 英寸
150 级 /DN 150 PN 16
8 英寸孔型符合 ANSI 8 英寸
150 级 /DN 200 PN 10
10 英寸孔型符合 ANSI 10 英寸
150 级 /DN 250 PN 16
12 英寸孔型符合 ANSI 12 英寸 150 级
低损耗模式
为达到计量交接大容量液体存储应用所需的精度，天线采用低损耗技术，该技术专为罗斯蒙特储罐计量产品而发明，用于在导波管中心传输雷达波。
这样可以消除由于导波管内部生锈和产品沉积而导致的信号衰减和精度下降。
7. 带 LPG/LNG 天线的 5900S
球阀的工作温度
-55 至 90°C（-67 至 194°F）
储罐内的工作温度
-170 至 90°C（-274 至 194°F）
测量范围
法兰以下 1.2 至 30 米（3.9 至 100 英尺）
可测量 0.8 至 60 米（2.6 至 200 英尺）。精度可能会下降。如需更长的测量范围，请咨询当地代表。
压力范围
-1 至 25 巴（-14.5 至 365 psig）。
注意！法兰的压力等级可能高于 25 巴，但大储罐压力仍为25 巴。
压力传感器（可选）
暴露在储罐环境中的材质
天线和法兰:材质符合 AISI 316/316L 和 EN 1.4401/1.4404。密封:石英和 PTFE
导波管尺寸兼容性
天线可安装于 4 英寸 sch. 10、4 英寸 sch 40 或 100 毫米（内径 99 毫米）的导波管。如天线尺寸需定制，请咨询厂家。
法兰尺寸和等级
4 英寸 150/300 级
6 英寸 150/300 级
8 英寸 150/300 级
压力密封
附带双阻断功能的压力密封件由石英 / 陶瓷窗和防火球阀构成。使用压力传感器，可修正因蒸气而导致的偏差，从而获得测量性能。
校验可能性
通过参考设备功能，可在储罐运行时进行测量校验。安装在导波管孔内的校验针以及位于下方导波管末端的带校验环的反射板可在固定的预定义距离提供参考回波。
四、产品认
五、尺寸图
图 1. 带抛物面天线的罗斯蒙特 5900S 尺寸
图 2. 带喇叭形天线的罗斯蒙特 5900S 尺寸图
图 3. 带导波管阵列天线的罗斯蒙特 5900S 尺寸图
图 4. 带 LPG/LNG 天线的罗斯蒙特 5900S 尺寸图
CPLW53-04导波雷达物位计工厂
在现代工业生产中，的测量和控制是的。无论是储存罐中的液体高度，还是固体物质的位置，都需要准确无误的数据来指导操作。这就是雷达物位计和雷达液位计发挥作用的地方。这两种的测量设备，以其、的性能，正在逐渐改变工业生产的现状。
LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远（35米）、高等特点。

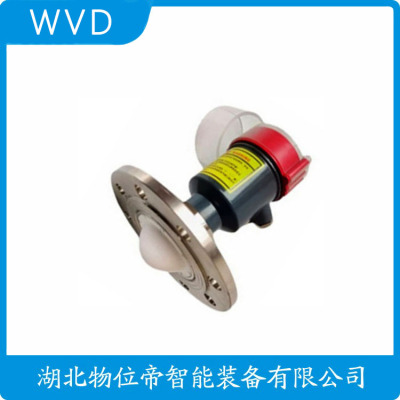

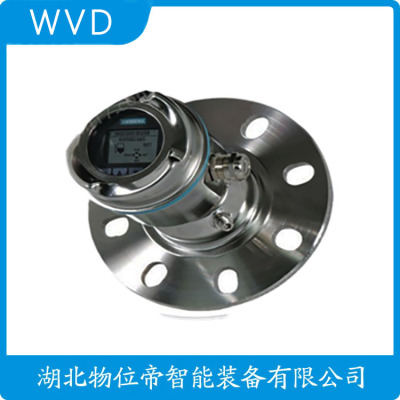

使用对象: HC700LD型导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
特性与优势: 1、无盲区，高。 2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便，牢固耐用，免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏，刷新速度快。
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。
测量原理:
LD700LD型导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
