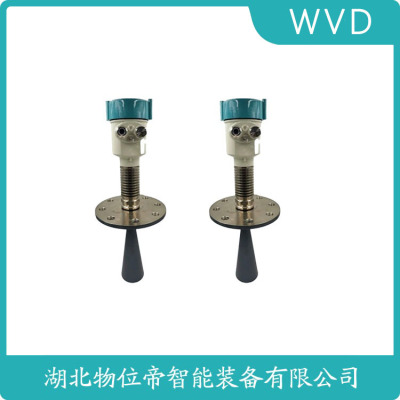

HL302-XXMZ34导波雷达物位计
雷达物位计的安装规范与影响因素
安装位置应距罐壁≥200mm，避免虚假回波干扰。喇叭天线倾斜＞5°会导致测量误差增加1%，建议使用万向节调整。某粮食筒仓项目实测显示，粉尘浓度＞50g/m³时，26GHz雷达信号衰减达30dB/m。最新导波雷达（GWR）采用刚性探杆，能穿透泡沫层检测真实液位，适用于发酵罐等复杂工况。温度影响方面，每100℃环境温度变化会引起0.5%的时基误差，高温型产品（-40～200℃）需特殊校准。
如何确保安装满足IP67的要求:1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
< 调试方法
RBRD10 系列有三种调试方法:
HL302-XXMZ34导波雷达物位计
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
VEGA雷达液位计VEGAPULS64 PS64.AXBXXCHXKMXXX威格雷达液位计VEGAPULSC21 PSC21.XXXXXGBHB
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA液位计VEGASWING63PT
HART适配器④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
