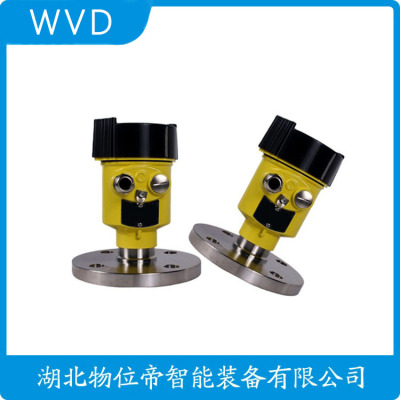

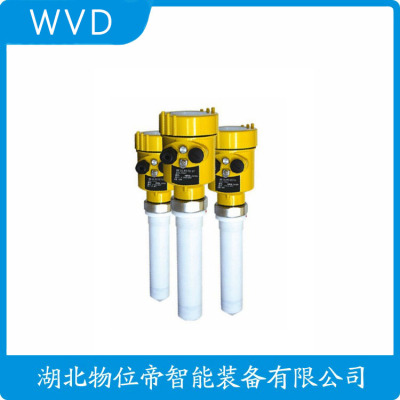

HBTD705-1000IBN13LMA导波雷达液位计促销
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。最新边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
西克导波雷达液位计供应,SICK导波雷达液位计好
传感器可将此信号作为连续测量值（模拟值）
发送同时也可从中导出可自由定位的开关点（开关量输出）。
LFP Inox 采用符合 标准的材料以及 EHEDG 认的设计，
确保*的，并且可以随意清洗，
甚可以用于卫生要求zui高的应用。
它具备模块化连接系统，能够简单、灵活地安装于各类应用。凭
借出众的耐高温和耐高压，
LFP 在CIP 和 SIP 的环境下使用时也不受限制。
通过 IO-Link 与上位机进行通信，真正实现智能化。
用于卫生应用的液位传感器
西克导波雷达液位计供应,SICK导波雷达液位计好
探针可手动缩短，长度可达 4000 mm，Ra ≤ 0.8 μm
过程温度可高达 180 °C，过程压力可高达 16 bar
无论是连续液位测量、点式限位报警还是它们的组合，
SICK 为过程控制、存储及过溢保护任务提供多样化的解决方案。
根据安装环境、介质属性和环境条件的不同，
SICK 为您提供不同的理想选择，
这些不同的传感器有个共同的目标，那就是。
SICK 将其专有技术发挥，为您提供zui为多样化的产品选择。
种通过检测电磁波传播的时间差进行液位测量的方法，
通过发出及反射脉冲间的时间差生成液位信号。
互换的卫生过程连接
三合:集成显示、模拟量输出和开关量输出相结合
雷达物位计原理专门针对固体物料仓（包括粉矿仓）物位测量难的问题自主研发的一款抗干扰强、工作稳定的调频雷达物位计。适用于仓内结构复杂（含有不可移除的障碍物）、仓内粉尘较多、物料反射弱等工况恶劣的现场。DF-6201雷达物位计各项均已达到了同类产品的*水平，在工况恶劣的现场测量效果更佳
雷达物位计原理采用调频连续波（FMCW）原理，利用发射信号与接收信号之间的频率差来确定目标距离。基于FMCW原理的雷达物位计连续处理回波信号，所以在物位测量的准确性、及时性以及稳定性效果更佳。根据多个现场的数据采集以及实验，我们制作了功能完善的数据处理算法，建立了的数学模型。可根据现场仓内的实际情况采集相应的数学模型，让雷达物位计更适应现场物位的测量。
产品特点
1、业内商品化X波段固体雷达物位计。X波段雷达兼顾穿透能力、抗*力、测量精度以及反射特性等综合性能，被广泛应用于世界范围内*的军事雷达技术中。大波束角检测技术的突破使该技术得以从以往的高精度液位测量领域拓展到高性能固体物位测量领域。
2、量程150m，盲区0米，精度5mm，重复性0.5mm，分辨率0.3mm。
3、具有标准料位、zui高料位、zui低料位、平均料位，智能料位共5种料位检测模式供用户选择，可对料仓位进行更全面的监测。
4、操作使用其便捷。可以通过红外遥控器、HART手持器、HART总线等手段对仪表进行本地及远程设置及调试，并有高度智能化的设置向导功能，引导用户在5分钟之内即可完成对仪表的参数设置。
四、性能
波束角:18°
量程: 150m
盲区: 0m
精度: ±5mm
重复性: 0.5mm
分辨率: 0.3mm
输出信号:4-20mA/HART，开关量输入或输出
电源:220V 50Hz
适应温度: -40～65℃
五、产品应用
广泛的用于工业中固体料位的测量。对于度粉尘及料仓内存在多种影响测量的干扰因素工况有很好的测量效果。
HBTD705-1000IBN13LMA导波雷达液位计促销
雷达物位计概述
雷达物位计是一种利用雷达技术实现非接触式测量的物位测量仪器
其工作原理是通过发射微波信号到目标物体表面，然后接收反射回来的信号，根据发送和接收之间的时间延迟，计算出目标物体与传感器之间的距离，从而确定物体的高度或深度
雷达物位计具有诸多优势，如非接触式测量，避免了污染或腐蚀传感器的风险；适应性强，可应对复杂的工业环境和端的温度、压力条件；具备高精度和稳定性，能提供准确的测量结果，并在长时间使用中保持稳定
正因如此，它被广泛应用于石油、化工、水处理、食品加工等众多行业
雷达物位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
测量方法:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的部分脉冲被反射形成回波并沿相同路径返但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。对于过溢保护，可定义一段雷达液位计距离附加在盲区上。小测量范围与天线有关。随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。回到脉冲发射装置。
测量原理:
雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
雷达物位计的维护:
雷达液位计主要由电子元件和天线构成，无可动部件，在使用中的故障少使用中偶尔遇到的问题是，贮槽中有些易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，对它们只要定期检査和清理即可，维护量少。
在日常维护中，可以用PC机远程观察反射波曲线图，对于后来可能新产生的干扰波，可以利用液位计有识别虚假波的功能，除去这些干扰反射波的影响，准确测量。
HBTD705-1000IBN13LMA导波雷达液位计促销
在化工、油气、食品等行业中，经常需要测量不同液体之间的分界面的高度，从而控制反应过程、原料储量等。
MTS传感器部门生产的Level Plus系列液位计采用MTS的Temposonics®磁致伸缩传感技术，配合特定密度的磁性浮子，可对不同液体的分界面高度进行测量。
市场上测量液体分界面高度的产品群雄逐，招式各有千秋，小编将一一细数，看看哪种测量原理能拔得头筹！
一、射频导纳液位计（电容液位计）
射频导纳液位计的传感器是一根带特氟龙涂层的金属杆或者柔性金属缆，需要插入被测液体内。这样金属杆（缆）和容纳被测液体的金属罐壁之间就会产生电容，这个电容在射频电路（频率达到300Ghz）下被放大到测量的电导纳值。如果被测液体分层后形成上层油下称水的分层，那么会形成C1、C2和C3三个电容值。因为水的导电性能使C3的值大，则射频导纳液位计测量得到的电容值主要取决于C3的值。因此水位的高度就和C3的值几乎成正比例关系。
根据以上测量原理，射频导纳测量分界面的必要条件和限性:
1、 上层液体不能导电，如苯、碳氢化合物等;下层被测液体是导电液体，如普通水或者水溶液。
2、 对分界面测量精度要求不高。因为上层油的高度和被测罐体的形状等都会被测精度影响。
二、导波雷达液位计
导波雷达液位计的传感器也是金属杆或者金属缆插入被测液体内。液位计的电子头发射雷达波脉冲。雷达波脉冲会沿着金属杆或者金属缆朝向被测液体传播，当到达介电常数发生变化位置时会产生反射。液位计电子头计算发射雷达波脉冲和接受雷达波脉冲的时间差来确定被测液位的高度。如下图，如果被测液体上层油下称水，则雷达波分别在从空气进入油的时候、以及从油进入水的时候分别发生反射。
从导波雷达的测量原理可知其测量分界面的必要条件:
1、 雷达波发生反射的必要条件是介电常数发生变化。如果介电常数的变化很小的话，雷达波的反射信号也很小以至于无法测量。因此导波雷达测量分界面要求下层液体的介电常数比上层液体的要大得多。而介电常数的大小一般无法通过常规手段测量，而且介电常数大小很容易受到环境温度、电磁频率、罐内的化学反应等影响。这就决定了无法轻易判断导波雷达能否和应用环境相适应。
2、 为了保持雷达波穿过上层液体后还有的能量在分界面上还能产生反射，一般要求传感器是一个同轴结构。上图是导波雷达测量分界面的安装要求，左边是导波雷达的测量杆和测量筒是一个同轴结构，右图中导波雷达的测量杆安装在一个布满倒液孔的测量管内。同轴结构内外的分界面变化有时无法真正同步会导致测量误差。而且粘性较大的液体会粘连在同轴结构内干扰测量。
3、 如果要测量被测液体分界面知道上层液体的具体介电常数。因为雷达波穿过空气的速度是光速，而穿过上层液体的速度小于光速且和其介电常数成反比。因为介电常数不容易测量且善变，因此导波雷达很难测量分界面高度。
三、浮筒液位计
浮筒液位计测量分界面一般安装在罐体的侧面，把被测液体通过两个法兰口从被测罐引入测量筒内，同时测量通内还有一个浮子通过一些机械结构和电子头相连。通过测量浮子受到浮力的变化来感应测量筒内液体的平均密度，从而评估出被测分界面的高度（假定测量筒内只有两种液体）。浮筒液位计不要求被测液体的导电性和介电常数。
根据浮筒液位计的原理和内部结构，其测量分界面的必要条件和限:
1、 只能安装在被测罐体侧面，且测量筒内没有空气。
2、 为了测量的精度定期进行校准，因为浮子到电子头之间的力传输结构会随着时间而偏移设定。
3、 因为测量筒的狭小结构，被测液体中的固体或者粘性物质会使浮子卡在测量筒内，无法真正反映分界面高度。
四、双法兰液位计
双法兰液位计通过测量两个固定位置的压力差来反映两个位置之间的液体的平均密度从而间接测量分界面高度。双法兰液位计也是安装在罐体的侧面，但是不需要测量筒，因此解决了上面浮筒液位计内浮子容易卡死的问题。
双法兰液位计通过充油的毛细管把罐内的两个压力值传输到电子头部分。因此双法兰液位计的界面测量受到以下因素的影响:
1、 环境温度变化对毛细管内油压有明显影响，因此长的测量范围要长的毛细管，从而导致温度变化对测量精度也影响很大。
2、 两个法兰之间充满液体。
3、 毛细管充油需要的生产技术，因此测量范围对仪表价格影响很大。
4、 安装过程要毛细管不要受到外部机械冲击，毛细管受损或者油路堵塞。
五、终篇 - 磁致伸缩液位计
磁致伸缩液位计通过测量浮在分界面上的磁性浮子的位置来测量分界面的高度。MTS生产的Level Plus系列液位计可以实现测量误差控制在1毫米以内，大的测量范围可以达到22米。磁致伸缩液位计的测量不依赖于液体的导电性、介电常数等物理参数，只是基于不同液体的密度差。密度差和相互不溶解是形成分界面的必要条件。
Level Plus系列
磁致伸缩液位计只要选择好特定浮子的密度，安装后不需要定期的维护和标定就能液位计的长期性和性。
磁致伸缩液位计的应用限性在于不能用于操作粘度很高的液体（建议粘度小于400厘泊）。高粘度液体容易把浮子粘在一个位置不变，导致磁致伸缩液位计测量到的浮子位置不能准确反映分界面高度。
Level Plus磁致伸缩液位计应用实例
1、 二硝基甲苯（DNT）和水的分界面
因为二硝基甲苯（DNT）相对于水的比重是1.52，因此在罐内是下层液体，因此无法使用射频导纳、导波雷达。而且因为现场的测量范围超过4米，因此无法使用浮筒液位计和双法兰液位计。通过使用Level Plus系列磁致伸缩液位计可以同时测量反应罐内的液位和分界面高度，从而对化学反应过程控制。
2、 液体白磷和水的分界面
白磷是生产磷酸类物质的基本原料。但是因为白磷在空气容易自然，而且有毒，因此一般都储存在具有水封的储存槽内。Level Plus液位计可以对水封下的白磷存量进行实时监控，同时水封的厚度白磷和空气接触。
3、 大型成品油罐
炼化工厂、燃料输送系统等都有一些成品油储罐、转运罐等，这些罐子高度都有15～20米高。因为有些成品燃油会吸收空气中的水分，导致很多罐底都有积水。MTS传感器生产的Level Plus液位计可以同时测量罐内成品油液位和油水分界面的高度，同时还可以根据液位计内部的罐容表来计算罐内容量，并且输出罐内的成品油温度。Level Plus液位计只通过罐上的一个测量孔，就可以同时输出液位、分界面高度、罐内容量和温度的测量结果，满足石油组织对成品燃油的交接计量要求。
雷达物位计的原理是发送高频脉冲进行 物位测量。测量度高，性强，复杂工况存在虚假回波的情况下，也可以准确的识别出物位的回波。
雷达物位计有很多种叫法，如液位计，料位计，其 意思大致相同是一样的。唯一的区别是根据
测量 介质不同进行区分。其中雷达物位计 可对固、液体进行测量 ，料位计则是测量固体，液位计 则是测量 液体。
型号上雷达物位计又可以分为普通和智能型以及防腐型。通常 测量液体选择导波型，测量固体和粉尘类选择智能
型，测量 盐酸，硫酸等含腐蚀性物质选择抗腐蚀型。
一、工作原理
JK系列智能雷达液位计是嘉可仪表推出的新一代高性能物（液）位测量解决方案产品。雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达接收到微波脉冲并将其传输给处置电路，处置电路通过智能化的软件识别出正确的回波，距离被测物表面的距离D与脉冲的时间行程T成正比:
D = C *T/2
其中C为光速，因安装高度（雷达天线到0参考点的距离）E已知，则物（液）位L为:L=E-D
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
二、智能雷达液位计产品特点
1、不受温度、压力等外界环境影响；
2、波束小，能量集中，抗干扰能力强，度高；
3、系统设计采用工业级标准芯片，稳定性高，工作温度范围宽；
4、128*64点阵图形液晶，可同时显示水位、流量、累计流量和系统时间；
5、RS485通信接口，可实现数据的远距离传输；
6、软件设计智能化，有多种标准渠型可选，还可对非标准的水槽进行现场组态；
7、集成了温度补偿电路，可消除温度对测量数据的不良影响；
8、精度高、稳定性好；
9、低功耗；
10、主控制器和传感器采用分体式设计，并可按照现场环境改换不同量程的传感器；
11、结构、安装便捷；
12、防潮、防尘、防绣蚀；
13、防雷击、防射频干扰；
三、适用范围
1、水文测量与监控
2、城市及供水系统
3、循环水及污水处置系统
4、工业现场液位、流量的测量与控制
