防爆安全认证与防护等级
化工领域需满足ATEX/IECEx防爆认证，隔爆型（Ex d）外壳可承受内部1.5MPa爆炸压力。本安型（Ex ia）设计将回路能量限制在1.2W以下，适用于Zone 0区。传感器整体防护等级达IP68，可短时浸入10米水深。某海上平台应用案例显示，通过SIL3认证的冗余传感器系统，平均无故障时间（MTBF）超过15年。最新光纤传感技术彻底消除电火花风险，已应用于氢气储罐监测。
如下图回波曲线所示，此时的液位是0.88m，界位是0.323m，油层厚度是0.56m，分别输出到罐旁表显示，三路4~20mA信号输出到中控室。个回波是油面液位回波，第二个回波是油水界面回波，回波强度很好。测量稳定，取得了良好的测量效果。
▲ 回波曲线清晰
▲ 测试数据稳定
UDR1000-54测量优势:
1. 导波雷达界面测量不受介质密度变化的影响，因此测量、。
2. 可实现界面和液面的同时测量和输出，不受满罐影响。
3. 在满罐和非满罐情况前均可实现界位和液位的测量。
4. 导波雷达是微波测量原理，受工况环境因素影响小，测量更。
5. 导波雷达可以实现免调试、免维护。
6. 支持油在下水在上测量。
因此，在油水界面和油层厚度测量上，相对于电浮筒和差压液位计，UDR1000-54系列导波雷达界位计可以实现更加，同时使用又更加简单方便的界面测量，是界位测量仪表的选择。
导波雷达测量界面的原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时部分反射回来，得到液面回波；剩余部分穿过上层介质继续传播，遇到界面二次反射，得到界面回波；回波被仪表内的接收器接收，并将距离信号转化为液面信号和界面信号。

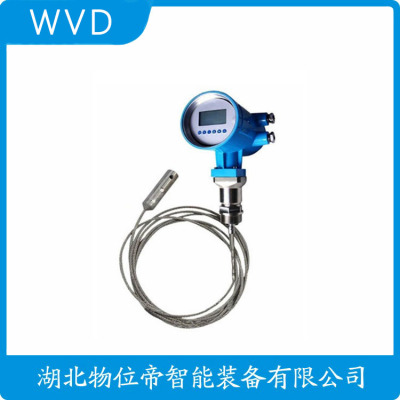

导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
相关信息
7ML54401GB000AC2雷达物位计性价比高的
雷达物位计是一种常用的物位仪表，具有测量、性能稳定、性高、维护简便、适用范围广等优点。智能雷达物位计，雷达液位计要想正常的发挥自己的功能，基本的安装方法是大家要掌握的。那么雷达物位计在哪些场合?现场安装都需要注意什么?就让青天仪表的工程师们为您详细解答，一起来学吧~
雷达物位计的应用场合都有哪些?
1、石化行业:如(采油厂)的原油、污油、污泥、污水(油田)的沉降罐、污水罐、钻探泥浆罐(液化气站)的液化天然气、冷凝水(储油库、生物柴油厂)的汽油、柴油、焦油、地沟油(复合肥厂)的尿素熔融液、氨水(化工厂)的各种化工产品、高温高压、高腐蚀性盐酸、有毒产品液氯、结晶产品苯酐。
2、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。
3、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。
4、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。
5、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........
通信协议与系统集成能力
标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。
智能诊断与预测性维护功能
现代传感器集成自诊断系统，实时监测天线污染、电子元件老化等状态。信号质量指数（SQI）低于70%时触发维护警报，某粮油企业应用后故障停机减少60%。温度漂移补偿算法使长期稳定性达0.01%/年。边缘计算功能可在本地完成95%的数据处理，仅上传关键参数降低带宽需求。通过分析历史回波曲线变化趋势，能提前2周预测介质特性改变导致的测量偏差。
7ML54401GB000AC2雷达物位计性价比高的
VEGAPULS 61雷达液位计是一种雷达传感器，用于在简单的过程条件下连续测量液体的液位。VEGAPULS 61雷达液位计通过其简单而通用的安装可能性是一种经济的解决方案。封装的天线系统可确保免维护运行。
雷达传感器，用于液体的连续液位测量
对于简单的工艺条件
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计应用领域
使用法兰或安装支架的塑料天线的简单，通用的安装选项提供了一种经济的解决方案。
您的利益
精que的测量结果与工艺条件无关
高设备利用率，因为wuxu磨损和维护
通过非接触式测量原理实现免维护运行
连续液位测量–简单应用的解决方案
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计在连续且无接触地测量储罐中液位的地方都可以使用。几乎行业领域都可以找到雷达液位计的应用可能性。尤其是污水处理厂和净水厂，以及其他环境工程设施以及发电站，现在都依赖具有成本效益的雷达传感器进行连续液位测量。
VEGAPULS 61雷达液位计_德国原装VEGAPULS 61雷达物位计技术
