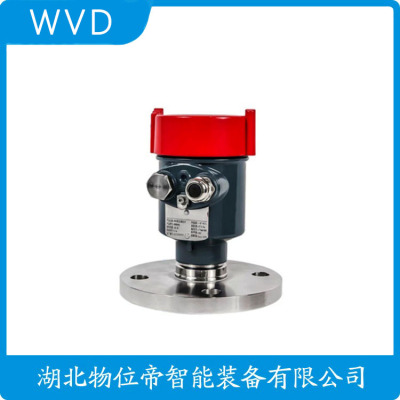

AJ602PG4AA1AM/B雷达液位计电话

　　AJ602PG4AA1AM/B雷达液位计电话

　　通信协议与系统集成能力

　　标准4-20mA+HART输出兼容传统DCS系统，PROFIBUS PA/FF总线支持多设备级联。无线HART版本采用2.4GHz频段，单节点功耗＜20mW，电池寿命达5年。某智能工厂项目通过OPC UA接口实现传感器数据直连MES系统，采样周期缩短至100ms。最新IO-Link 1.1版本支持参数远程配置，调试时间从4小时压缩至15分钟。云端接入的物位数据可用于预测库存周转，精度达0.1m³。

　　《导波雷达液位计基本介绍.ppt》由会员分享，可在线阅读，更多相关《导波雷达液位计基本介绍.ppt（15页珍藏版）》请在一课资料网上搜索。

　　1、曲其森 2014年11月9日,导波雷达液位计基本介绍,塔北项目部开发作业部,汇 报 提 纲,一、设备概述,规格型号:TRD33-IBFPSMAVB-L3600 技术参数: 电源:24VDC 输出信号:4-20mA 环境温度:-40-70 工作压力:0-4MPa 通讯接口:HART通讯协议 生产厂家:中环天仪股份有限公司,罗斯蒙特导波雷达液位计是一种智能型液位计，由于其设计合理且适应性强而被广泛应用于炼油化工企业。这种液位计有多种规格形式，主要分为导波杆式、缆绳式两种,一、设备概述,杆式和缆式的区别,汇 报 提 纲,二、结构及工作原理,导波杆长1000mm（即表头法兰距导波杆末端的距离），正压取

　　2、压口距离导波杆末端100mm，正压取压口距离负压取压口600mm，负压取压口距离表头法兰300mm,1、基本结构,二、结构及工作原理,2、工作原理,导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度,二、结构及工作原理,2、工作原理,即电磁波由雷达液位变送器天线发射，通过导波体向下传递，到达被测介质表面反射后，再被变送器天线接收。电磁波从发射到接收的时间与到达物位的距离成正比，其关系如下: D=CT/2 式中: D天线到液位的距离； C电磁波传播速度； T电磁波运行时间。 因空罐的距离E已知，则液位L为:L=E-D,汇 报 提 纲,三、设备使用的优缺点,汇 报 提 纲,四、运行维护重点注意事项,检查灌顶雷达液位计的油位满高设定值与PLC程序中液位设定值是否一致； 要检查雷达液位计自身显示是否有问题，通过计算，如果核对油罐即时液位值所输出的即时电流值不准确，就说明雷达液位计本身是存在问题的，就要对其进行其他内部参数设定进行深层次的检查； 检查信号传输线是否有问题,汇 报 提 纲,五、常见故障判断及处理措施,汇报结束， 敬请各位领导批评指导

　　AJ602PG4AA1AM/B雷达液位计电话

　　JN-WSCLK434射频导纳液位计说明

　　概述

　　射频导纳料位仪由检测、变送两部分组成。检测部分由探头、保护套、传感器组成；变送部分由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初状态下，调整可变电容的大小，使电桥平衡，则输送给解调器的电压将为，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4~20mA DC电流，远传至控制室集中控制、记录，实现工艺流程的控制。应用在石油、化工、冶金、医、电力、食品、造纸等工业领域的液位料位连续测量。

　　JN-WSCLK434射频导纳液位计特点

　　▲结构简单，可动或弹性元部件，因此性*，维护量少。一般情况下,不必进行常规的大、中、小维修。

　　▲多种信号输出，方便不同系统配置。

　　▲适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。

　　▲适用于酸、碱等强腐蚀性液体的测量。

　　▲完善的过流、过压、电源性保护。

　　JN-WSCLK434射频导纳液位计技术

　　1.检测范围:0.01~30m

　　2.检测范围:0.01~30m

　　3.精    度:  0.5级

　　4.承压范围:  -0.1MPa~32MPa

　　5.探耐温:  -50~250℃

　　6.环境温度: -20~60℃

　　7.储存温度:-55℃～+125℃

　　8.输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯

　　9.供电电压:  12～28VDC（需经栅供电）

　　10.固定方式:螺纹安装M20×1.5、M32×2，

　　法兰安装DN25、DN40、DN50。规格可按要求定制

　　11.接湿材质:  316不锈钢、1Gr18Ni19Ti或聚四氟乙烯

　　12.长期稳定性:  ≤0.2%FS/年，

　　13.温度漂移:≤0.02%FS/℃（在0～70℃范围内）

　　14.防爆等级: 隔爆ExdⅡC T5

　　15.防护等级:IP67

　　16.本安参数:Ui:28VDC，Ii:93mA，Pi:0.65W，Ci:0.042uf， Li:0mH

　　JN-WSCLK434射频导纳液位计型谱

　　型号

　　基本代码

　　说明

　　JN-WLALL3008

　　导波雷达物位计

　　防爆

　　P

　　标准型（非防爆）

　　I

　　本安型（ExiaⅡCT1~6）

　　D

　　本安型+隔爆型（ExdiaⅡCT1~6）

　　一体化过程连接/材质

　　G

　　G11/2A螺纹/不锈钢

　　N

　　11/2NPT螺纹/不锈钢

　　C

　　法兰DN50 PN1.6/不锈钢

　　D

　　法兰DN80 PN1.6/不锈钢

　　E

　　法兰DN100 PN1.6/不锈钢

　　F

　　法兰DN150 PN1.6/不锈钢

　　H

　　法兰DN200 PN1.6/不锈钢

　　K

　　法兰DN250 PN1.6/不锈钢

　　Y

　　约定

　　密封温度

　　P

　　普通密封:（-40~100）℃

　　G

　　高温密封:（-40~250）℃带散热器

　　外壳/天线防护等级

　　P

　　塑料/IP65

　　L

　　铝/IP67

　　电气接口

　　M

　　M20*1.5

　　N

　　1/2NPT

　　现场显示

　　V

　　带

　　X

　　不带

　　编程器

　　B

　　带

　　X

　　不带

　　型号定制

　　WT

　　导波雷达物位计，液位计

　　1.产品概述

　　1.1测量原理

　　导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D

　　输出

　　通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

　　1.2测量范围

　　H－－－－测量范围

　　L－－－－空罐距离

　　B－－－－顶部盲区

　　E－－－－探头到罐壁的小距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　注意:

　　只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。

　　2 .仪表介绍

　　WRD71

　　应用液体、固体颗粒

　　测量范围30米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD72

　　应用液体、固体颗粒

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD73

　　应用液体

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)- 4 -

　　3.安装指南

　　下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。

　　3.1安装位置:

　　<尽量远离出料口和进料口。

　　<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　<建议安装在料仓直径的1/4处。

　　<缆式探头或杆式探头离罐壁小距离不小于30厘米。

　　<探头底部距罐底大约30mm。

　　<探头距罐内障碍物小距离不小于200mm。

　　<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。

　　3.2右图为杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<可以测量介电常数大于等于1.9的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.3右图为双杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

　　<可以测量介电常数大于等于1.6的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.4安装方法

　　<合理安装能确保仪表长期而的测量

　　仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。

　　当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。

　　<在塑料罐上安装

　　注意！

　　无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。

　　<仪表探头与罐壁的距离

　　仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。

　　注意事项:

　　<雷达安装不要装在下料口处（图一）

　　<应避免罐内其它装置接触到微波传导部件（图二）

　　<应避免导波缆绳接触到安装短管（图三）

　　缆绳所受下拉力

　　当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:

　　1.缆绳长度      2.物料的密度       3.储仓的直径         4.缆绳的直径

　　以下是6mm缆式探头典型介质产生的压力

　　干扰的优化

　　<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果

　　<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。

　　腐蚀性介质测量

　　<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。

　　导波雷达探头末端的固定

　　<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。

　　■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；

　　■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。

　　※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系

　　4.接线方式

　　如右图。

　　5.调试

　　WRD可以通过三种方式调试:

　　<通过显示调整模块WPM

　　<通过调试软件WSOFT

　　<通过HART手持编程器

　　5.1通过编程模块调试（WPM）

　　5.2通过WSOFT软件调试

　　<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。

　　<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。

　　5.3通过HART手持编程器

　　6.导波雷达物位计，液位计仪表尺寸

　　7.导波雷达物位计，液位计仪表线性

　　8.导波雷达物位计，液位计技术参数:

　　工作频率:100MHZ-1.8GHZ

　　测量范围:缆式:0-30m；杆式、双杆式:0-6m

　　重复性:±2mm

　　分辨率:1mm

　　采样:回波采样55次/s

　　响应速度:>0.2S（根据具体使用情况而定）

　　输出电流信号:4-20mA

　　精度:

　　通讯接口:HART通讯协议

　　过程连接: G11 /2A

　　法兰DN50，DN80，DN100，DN150

　　过程压力: -1-20bar

　　电源:电源:24VDC(±10%),纹波电压:1Vpp

　　耗电量:max 22.5mA

　　环境条件:温度-40℃～+70℃

　　外壳防护等级:IP67

　　防爆等级:EXia II CT6

　　两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线

　　电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)

　　9.产品选型

　　WRD70仪表型号，  探头类型，      大量程，  材质

　　WRD71     6mm缆式探头   30000mm    不锈钢

　　WRD72     10mm杆式探头  6000mm     不锈钢

　　WRD73     10mm双杆式探头6000mm     不锈钢（法兰安装）

　　防爆

　　P非防爆型（普通型）电流信号输出（4-20mA）HART协议

　　I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议

　　D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议

　　一体化过程连接/材质

　　G G11 /2A螺纹不锈钢

　　N 11 /2NPT螺纹不锈钢

　　C法兰DN50 PN16C不锈钢

　　D法兰DN80 PN16C不锈钢

　　E法兰DN100 PN16C不锈钢

　　F法兰DN150 PN16C不锈钢

　　H法兰DN200 PN16C不锈钢

　　K法兰DN250 PN16C不锈钢

　　Y约定

　　关键词:

　　AJ602PG4AA1AM/B雷达液位计电话

　　文章结合导波雷达液位计在环己烷罐液位测量应用及故障处理实例，总结了导波雷达液位计维护经验工仪表供参考和借鉴。

　　设备简介及工艺生产状况

　　1、设备简介

　　昌晖导波雷达液位计由雷达变送器和导波探杆两部分构成，为两线制仪表。导波雷达变送器匹配的探杆形式有同轴杆式、防腐蚀护套杆式和单缆式三种。

　　导波雷达液位计的高频振荡器周期性发射低功率毫微秒级微波脉冲，通过浸入工艺介质的探杆引导雷达波脉冲向下传导，当雷达脉冲抵达具有不同介电常数的介质接触界面时，部分能量被反射回变送器。反射强度取决于被测产品的介电常数。介电常数越高，反射强度越大。根据发射脉冲(参考脉冲)与接受到反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。计算公式为:L=C×t/2，公式中L为基准面到液面间的距离，单位为m；C为雷达波传递速度，单位为300000km/s；t为雷达波从发射到接收反射回波的时间间距，单位为s。

　　传感器接收到微波有固定回波、界面反射波及其他杂波。一般通过设置阈值参数、介电常数、灵敏度来屏蔽掉固定回波及杂波，从而测量的准确。导波雷达液位计为智能型仪表，带有HART通讯功能、回路测试功能及自诊断功能。

　　2、工艺生产状况

　　以醇酮装置罐体04LT2102导波雷达液位计为例 。04LT2102用于测量原料罐罐体液位，其测量值传递到DCS系统后，系统里的自动调节回路根据工艺条件的变化对罐体原料液位进行调节，目前大部分石化装置的罐体液位测量都采用导波雷达液位。

　　导波雷达液位计典型故障分析处理

　　故障一:参数设置错误，仪表出现问题

　　由于导波雷达液位计安装后不具备调试条件，售后服务人员采用“盲设定”方法(即不需要实际介质、根据仪表设计数据表的介质物理参数直接标定的方法)设置仪表参数，到醇酮装置水联运时，发现部分导波雷达液位计指示不准。

　　分析处理:按照经验，先检查导波雷达液位计参数设置。通过HART475与变送器通讯后查看参数设置情况，经过检查导波雷达液位计常用参数设置，发现该仪表参数设置错误，修正参数后观察一段时间后指示正常无误。

　　故障二:导波管上部憋压，导致管内页面不能上升

　　在现场共有5台导波雷达液位计在液位升到一定值后变化缓慢直到液位无变化，而现场确认容器内连续进料，现场磁翻板液位计液面仍在上升。

　　分析处理:首先检查确认导波雷达液位计的参数设置正常，排除仪表参数设置的故障问题。然后，检查仪表安装现场，仔细观察发现，导波雷达液位计为顶部安装，容器为常压，为了达到较好的使用效果，在容器内设计了DN80的导波管。在打开连接法兰时，发现液位计导波管内带压，此时液位变化正常。由此判断导波管上部憋压，导致液位上升到一定位置后不能再上升了。在水联运后确认判断正确，开气相补偿孔处理后液位计工作正常。

　　故障三:导波雷达液位计钢缆碰壁

　　在装置开工投料过程中，发现导波雷达液位计波动较大，在20%-65%之间跳变。再次确认导波雷达液位计参数设置正确。通过对一次表及传感器进行联校，参数指示正常，排除一次表及传感器的故障。

　　分析原因:

　　①出料泵P41105设计功率较大，在投料过程或装置进入状态时，出料泵回流量达到240m3/h左右，而导波雷达液位计为单缆式，造成导波缆绳摆动过大而碰壁。同时有导波缆绳下挂重锤配重太轻的可能。

　　②固定在容器内的DN80导波管过长，达9米，可能存在受力后弯曲，导致导波缆绳离管壁距离过近，容易碰壁。

　　处理措施:由于容器无现场液位计，装置生产需要，决定采用临时测量手段解决过程液位测量问题，采取在容器及所附设备上取静压的方式满足生产，如图1所示。考虑容器内密封氮气压力恒定，停车退料泵P41103在生产时不使用，在其出口处采用现场差压变送器表取压力，在DCS系统上显示液位，同时在现场YR-ER101差压变送器面板上交替显示液位与压力。等到装置停车改造时校正导波管，并增加导波管支撑，增加重锤配重后。再次开车确认导波雷达液位计工作正常。

　　图1 环己烷罐进出料工艺流程图

　　导波雷达液位计是一种适应性强，安装调试方便，维护工作量小的优秀智能仪表。可以广泛应用与石油化工生产的容器液位测量，其测量效果也是比较显著。在实际应用中，应该注重过程的维护，严格按照 《导波雷达液位计使用说明书》进行安装操作，以免引起重大事故的发生。

　　点击图片进入导波雷达液位计选型页面

　　导波雷达液位计维护经验

　　下面昌晖仪表总结几点维护经验仅供技术人员的参考:

　　1、反复了解工艺流程，联系DCS控制系统，准确设置导波雷达液位计参数。

　　2、熟悉导波雷达液位计本身的性能，了解其结构特征及现场使用的环境。

　　3、充分分析导波雷达液位计安装的实际工艺情况，区分是工艺的原因还是仪表本身的原因。

　　4、在现场处理时，将导波雷达液位计与同一罐体其他液位仪表进行分析比对，增加故障判断的依据，可以有效提高导波雷达液位计故障处理的速度和准确度。在没有其它液位仪表时，建议增设，比较重要的地方除了要求采取现场指示外还应该同时增加远传功能，如采用双法兰液位计或磁翻板液位计。

　　相关阅读

　　六个雷达液位计故障维修实例分享

　　轻松处理导波雷达液位计指示波动问题

　　导波雷达液位计在工业生产中经常被用到，因其的性能被大众所接受，它有维护成本低、检测性能强、测量精度*、性高、使用年限长等优点。设备的所发射出的信号不受环境、大气等影响，所以可在多种介质中使用，比如高温、高压、蒸汽状态、挥发性气体、粉尘、真空环境等。

　　多种条件下使用导波雷达液位计反馈上来的使用数据得出，可连续供电作业*度高，相比其他液位计不用经常人为维护。今天笔者要和大家分享的是如何在锅炉中使用导波雷达液位计，锅炉内高温、高压需要利用液位计测量内部的液位情况来其。利用导波雷达液位计可解决、读数准确、维护简单几种解决的问题。

　　在某些锅炉上，每台锅炉安装至少需要安装两个相互独立的水位表，所以每台锅炉也需要配置两个导波雷达液位计。这样才可以符合锅炉运行的要求。导波雷达液位计需要利用石英管来观察炉中的液位变化，但连接管道和阀门需要打开，来提高检测*度。安装的时候需要探头、传感器的干燥清洁，如果发生污染不可以用湿毛巾擦拭，需用酒精去污。

　　虽然许多城市还没有关于锅炉液位计的标准规定，但至少需要安装一个直观的液位计，并搭配安装观测的导波雷达液位计。如果是大型复杂的锅炉成套设备还需要重新设计规划导波雷达液位计，根据设计图来安装。

　　一般情况下锅炉用的导波雷达液位计有这几种故障:

　　2.探头、传感器故障，遇到这种情况就需要重新调整设备的高度，检测几组数据之后确定位置。

　　3.天线等受污染或外力损坏。受污染的天线可以用酒精清洗。外力损坏的就需要更换配件，重新调试后使用。
