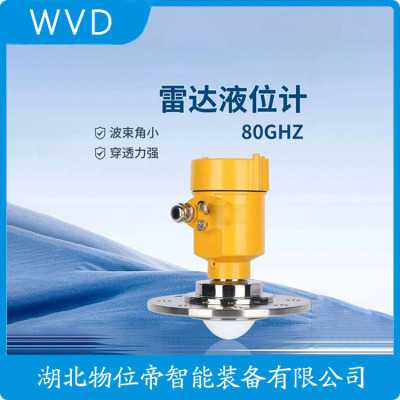

ZS-GDRD-31A雷达料位计厂商销售
工业环境中的抗干扰设计
工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持可靠检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。最新自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。

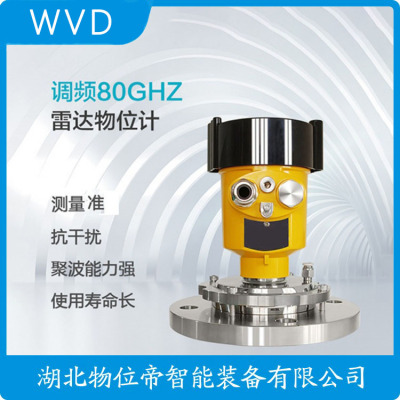

ZS-GDRD-31A雷达料位计厂商销售
JN-WSCLK434射频导纳液位计说明
概述
射频导纳料位仪由检测、变送两部分组成。检测部分由探头、保护套、传感器组成；变送部分由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初状态下，调整可变电容的大小，使电桥平衡，则输送给解调器的电压将为，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4~20mA DC电流，远传至控制室集中控制、记录，实现工艺流程的控制。应用在石油、化工、冶金、医、电力、食品、造纸等工业领域的液位料位连续测量。
JN-WSCLK434射频导纳液位计特点
▲结构简单，可动或弹性元部件，因此性*，维护量少。一般情况下,不必进行常规的大、中、小维修。
▲多种信号输出，方便不同系统配置。
▲适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
▲适用于酸、碱等强腐蚀性液体的测量。
▲完善的过流、过压、电源性保护。
JN-WSCLK434射频导纳液位计技术
1.检测范围:0.01~30m
2.检测范围:0.01~30m
3.精 度: 0.5级
4.承压范围: -0.1MPa~32MPa
5.探耐温: -50~250℃
6.环境温度: -20~60℃
7.储存温度:-55℃～+125℃
8.输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯
9.供电电压: 12～28VDC（需经栅供电）
10.固定方式:螺纹安装M20×1.5、M32×2，
法兰安装DN25、DN40、DN50。规格可按要求定制
11.接湿材质: 316不锈钢、1Gr18Ni19Ti或聚四氟乙烯
12.长期稳定性: ≤0.2%FS/年，
13.温度漂移:≤0.02%FS/℃（在0～70℃范围内）
14.防爆等级: 隔爆ExdⅡC T5
15.防护等级:IP67
16.本安参数:Ui:28VDC，Ii:93mA，Pi:0.65W，Ci:0.042uf， Li:0mH
JN-WSCLK434射频导纳液位计型谱
型号
基本代码
说明
JN-WLALL3008
导波雷达物位计
防爆
P
标准型（非防爆）
I
本安型（ExiaⅡCT1~6）
D
本安型+隔爆型（ExdiaⅡCT1~6）
一体化过程连接/材质
G
G11/2A螺纹/不锈钢
N
11/2NPT螺纹/不锈钢
C
法兰DN50 PN1.6/不锈钢
D
法兰DN80 PN1.6/不锈钢
E
法兰DN100 PN1.6/不锈钢
F
法兰DN150 PN1.6/不锈钢
H
法兰DN200 PN1.6/不锈钢
K
法兰DN250 PN1.6/不锈钢
Y
约定
密封温度
P
普通密封:（-40~100）℃
G
高温密封:（-40~250）℃带散热器
外壳/天线防护等级
P
塑料/IP65
L
铝/IP67
电气接口
M
M20*1.5
N
1/2NPT
现场显示
V
带
X
不带
编程器
B
带
X
不带
型号定制
WT
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。
雷达物位计概述
雷达物位计是一种利用雷达技术实现非接触式测量的物位测量仪器
其工作原理是通过发射微波信号到目标物体表面，然后接收反射回来的信号，根据发送和接收之间的时间延迟，计算出目标物体与传感器之间的距离，从而确定物体的高度或深度
雷达物位计具有诸多优势，如非接触式测量，避免了污染或腐蚀传感器的风险；适应性强，可应对复杂的工业环境和端的温度、压力条件；具备高精度和稳定性，能提供准确的测量结果，并在长时间使用中保持稳定
正因如此，它被广泛应用于石油、化工、水处理、食品加工等众多行业
ZS-GDRD-31A雷达料位计厂商销售
昌晖仪表介绍一种由双法兰液位变送器和导波雷达液位计组成的真空制盐蒸发罐液位测量技术方案，本方案大程度克服生产中强腐蚀、结晶堵塞、真空、高温、泡沫等因素对仪表的影响，经制糖、海绵钛和制盐的真空蒸发室液位测量应用，明此真空蒸发室液位测量系统可长期、稳定和地运行。
真空制盐是当今世界普遍采用的现代化制盐方法，指卤水在不同真空压力状态下的蒸发罐中进行蒸发，逐级浓缩、结晶制盐的过程。制盐过程中核心工序是蒸发，生产中通过蒸发罐中液位变化计算水分蒸发量，并达到控制溶液浓度的目的。生产中，强腐蚀、结晶堵塞、真空、高温同时存在，导致制盐蒸发罐液位测量仪表损坏率高，生产自动化控制系统无法正常运行。论文将重点阐述真空制盐蒸发罐液位测量方法。
真空制盐蒸发工艺
真空蒸发技术起源于1812年英国糖厂的单效真空蒸发,1887年美国将此技术用于制盐，1940年开始应用于中国制盐行业。
图1 真空制盐流程图
蒸发是液体表面发生汽化或溶液部分汽化的现象，蒸发时液体不断吸收热量，温度越高蒸发越快，溶液沸腾时蒸发速度快。根据蒸发罐内压力，蒸发分为加压蒸发、常压蒸发或负压蒸发，在负压下的蒸发，我们称为真空蒸发。应用广的是采用强制循环真空蒸发器，如图2。
图2 强制循环真空蒸发器
制盐企业为提高竞争力，不断降低成本、提高产品质量，同时满足减排，就对蒸发工艺进行改进，提高自动化控制水平，使蒸发效率达到佳状态。
实行多效蒸发生产目的是为了多次重复利用二次蒸汽，以降低单位产品的能耗，有效节约能源。蒸汽利用的次数就是效数。蒸发效数越多，蒸汽用量越少，能耗越低，但效数增多，会增加设备成本。
真空制盐主要过程为蒸汽加热一效卤水，排出的二次蒸汽逐效加热下一效卤水。通过逐效蒸发，使盐浆增稠，稠料液去离心机脱水，即为盐。每一效蒸发的关键是控制盐浆的浓度，而盐浆有较强腐蚀性、容易结垢、粘结，浓度直接测量，通常是通过在封闭蒸发室中蒸发前后的液位比来间接控制盐浆浓度。所以制盐蒸发罐液位测量是真空制盐重要的参数。
真空制盐蒸发罐液位测量技术方案
1、原用方案分析
用人工监测液位的方式，提高产品质量和生产效率，人们逐渐用“摄像视频+雷达液位计”，实现自动化实时控制，如图3，应用脉冲雷达液位计连续测量旁通管中的液位。
图3 雷达液位计+窥镜液位测量法
此方案在实际应用中，因盐浆结垢，水平连通管、旁通管经常发生堵塞问题，造成旁通管内液位假象，需频繁停车，拆装法兰并清洗管道。蒸发中，盐浆在蒸发室内因搅拌产生大量的泡沫，使脉冲雷达液位计测量液位假象。人工清洗工作量大，生产成本高，液位测量不准，自动控制连续运行。
2、可长期运行的真空制盐蒸发罐液位测量技术方案
随着仪器仪表技术的发展，市场上已出现真空的液位变送器以及管道清洗技术，为真空制盐蒸发液位监测提供了新思路。在设计、应用中，建议液位监测采用“法兰差压变送器+导波雷达液位计+窥镜”三重组合冗余方案，确保测量的准确性、性、性。设计与安装方案，如图4。
图4 真空制盐蒸发罐液位测量双法兰液位变送器+导波雷达液位计+窥镜液位监测方案
①方案设计说明
a、蒸发室与旁通管间的连接管，从水平改为斜角，角度控制在20°左右，延长结垢清洗周期；
b、在连通管上安装冲洗环和截止阀，可定期自动清洗；
c、在旁通管面部安装雷达液位计；
d、在旁通管另一侧安装20°斜角的法兰短管，再安装双法兰液位变送器，用于液位直接测量。同时在法兰之间加装冲洗环(结构如图5)，冲洗环上配置冲洗用截止阀，可定期清洗；
图5 清洗环结构示意图
e、在旁通管底部可加装一个清洗阀门，大修时可以使用；
f、在蒸发室面部，仍安装采光窗和视频摄像窗；
g、旁通管内径建议在300mm以上，由于蒸发液位较高，毛细管较长，建议采用DN80法兰。
②方案优势
a、双法兰液位变送器可直接测量液位，消除蒸发过程中搅拌产生的泡沫对雷达测量产生的误差，提高测量精度和产品质量；
b、能连续准确测量液位，为生产过程实现自动化控制提供依据；
c、雷达液位计与双法兰液位变送器组合，实现冗余监控，提高自动化控制系统性；
d、倾斜的连接管、法兰短管，可以减少沉淀结垢物的堆积，也便于冲洗；
e、配置冲洗环与截止阀相连，好是电动截止阀，用程序控制，定期对连接管、法兰、旁通管进行清洗，减少管道结垢堵塞的问题，提高设备维护效率， 降低维护成本；
f、保留窥镜，配置视频窗口，以便观察、巡视。
真空制盐蒸发罐液位测量仪表选择与配置
根据上述设计方案，还需配置合适的仪表，才能确保装置正常运行。
1、雷达液位计的选择
在制盐真空蒸发中，卤水因搅拌产生的较厚泡沫，会对脉冲雷达液位计造成干扰，应选用缆式导波雷达液位计，以此测量的性和测量精度。
2、双法兰液位变送器的选择
真空制盐蒸发工段，介质具有腐蚀性、易结晶沉淀，而且环境存在腐蚀性气体，选择双法兰液位变送器时，考虑以下因素:
①双法兰液位变送器的法兰膜片材质建议选择钽材。
②双法兰液位变送器壳体材质可选择316不锈钢。
③冲洗环可选择316L。为结晶颗粒较大，不易排出，建议冲洗孔选择1/2NPT。
④变送器类型选择:真空制盐蒸发器的高度通常在6m以上，属于密封容器，根据方案应选择通径DN80以上的带测量筒的双法液位兰变送器。常见多效真空蒸发，在Ⅰ效、Ⅱ效工作为正压，Ⅲ效、Ⅳ效、Ⅴ效为负压。根据操作压力，Ⅰ效、Ⅱ效可选择标准的双法兰液位变送器，而Ⅲ效、Ⅳ效、Ⅴ效蒸发器，需选择专门为真空环境定制生产的双法兰液位变送器。
根据上述条件，各效蒸发罐液位测量所用双法兰液位变送器选型基本要求可参考表1。
表1 各效蒸发器液位测量所用双法兰液位变送器设计选型基本要求
以上设计安装方案，已在制盐、制糖、海绵钛产业中得到成功试用，充分明此方案可有效解决真空蒸发中因泡沫、结晶、真空、强腐蚀产生的液位测量难题。
其他建议
真空制盐，一般采用差压变送器配合孔板节流装置测量蒸汽、卤水和盐液流量。近年来，许多厂家应用电磁流量计测量盐液流量。但环境对碳钢法兰造成了严重的腐蚀，导致内衬PTFE发生变形损坏。因此，昌晖仪表建议选择的电磁流量计内衬PTFE材质，并要求法兰为316L材质。
雷达液位计是对一系列用雷达原理测量液位高低的仪器的总称，导波雷达液位计就是增加了导波功能的雷达液位计，那么，导波雷达液位计原理是怎么样的呢?其中“导波”是什么意思呢?
“导波”的意思是指雷达从杂波中把目标信号检测出来。我们知道，雷达波遇到测量液面后在反射回来，通过计算时间、介质等，就能得出所测量液面的高低，然而由于液体表面有雾气和泡沫物体、介质在波导体上的沉积和涂污的回波信号存在，雷达很难分辨出那一个回波才是真正的目标。导波雷达采用一个波导体(探头)传播电磁能量，具有常规通过空间传播电磁波的雷达液位仪表的性能，并具有如下的优点，可很好地用于石油化工设备中烃类及其他介质液位的测量。
总而言之，“导波”就是“引导目标信号”的意思，使用导波雷达液位计有以下优点:
1、由于信号在波导体中传输不受液面波动和储罐中的障碍物等的影响，因而仪表所接收到的返回信号能量相应较强，约为所发射能量的20%，而且返回信号中的干扰性杂散信号小，基本对测量信号无影响。
2、介质密度的变化对测量无影响，介质密度的变化影响浸没于介质中物体所受到的浮力，但不影响电磁波在波导体中的传播。
3、能耗低。GWR输出到波导探头的信号能量小，约为常规雷达发射能量(1mW)的10%。这是因为波导体为信号至液面往返传输提供一条快捷的通道，信号的衰减保持在小限度，因而可用以测量介电常数低的介质液位;另外由于导波雷达耗能小，采用回路供电而不是单独的交流供电，从而大大节省了安装费用。
