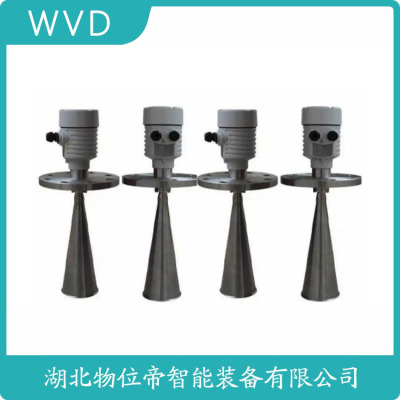

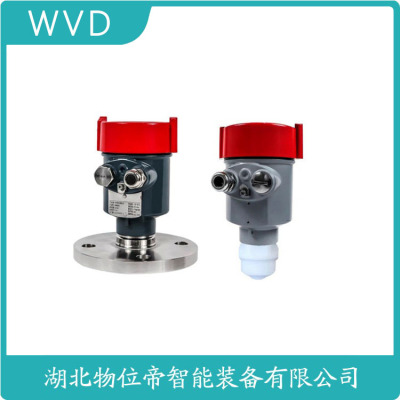

CPR6500雷达物位计质量好的

　　CPR6500雷达物位计质量好的

　　MAGNETrol/麦格纳丘液位开关T31-002N-BOB

　　额定压力为720 psi

　　处理温度为--40F~160F

　　成本有效的复合法兰设计选项

　　NACE和/或ASME B31.3建设

　　比重低至0.40

　　MAGNETROL公司介绍:

　　美国Magnetrol自从1932年专利设计并开始销售代物位控制仪表以来，Magnetrol的名字就一直代表了的质量和不断的。

　　今天，Magnetrol的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到Magnetrol的产品。

　　凭借多样化的物位/流量测量技术，Magnetrol在物位/流量仪表市场上有着不可替代的领先。

　　为了的为中国用户服务，MAGNETROL在1999年走出了坚实的一步:在中国的上海设立了办事处。MAGNETROL希望以此为中国的发展做出贡献。

　　MAGNETROL RF电容式液位变送器/液位开关主要型号:

　　Kotron 82 CE 经济型变送器

　　Kotron 805 回路供源智能型变送器

　　Kotron 811 单点式开关

　　Kotron 804 全能型变送器

　　MAGNETROL RF电容式液位变送器/液位开关应用:

　　清洁或脏的液体，粘稠的浆料高温和高压的流体

　　MAGNETROL RF电容式液位变送器/液位开关相关产品:

　　MAGNETROL热式气体质量流量计

　　MAGNETROL热扩散式流量/界面&液位开关

　　MAGNETROL脉冲串雷达液位变送器

　　MAGNETROL导波雷达液位变送器

　　MAGNETROL浮筒液位变送器及基地调节仪

　　MAGNETROL磁浮子液位计

　　MAGNETROL浮球液位开关

　　MAGNETROL超声波接触式液位开关

　　MAGNETROL超声波液位变送器

　　MAGNETROL振动棒料位开关

　　Magnetrol主要用应用:

　　为电力、石化、制、钢铁和轻工等行业提供了优秀的产品，已经了客户的广泛和大力支持。

　　概述

　　蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。

　　汽包液位测量的现状

　　目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。

　　1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包夜里校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。

　　2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。

　　3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。

　　综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，满足汽包液位测量的需求。

　　导波雷达液位计测量原理及特点

　　1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

　　2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。

　　3. 导波雷达液位计的选型及安装要求

　　选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。

　　安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。

　　导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离;避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面;不要将导波杆安装在进料口附近;传感器与设备底部要有一定距离，不能接触到罐底。

　　4. 气相补偿技术(GPC)。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。

　　导波雷达液位计在汽包液位计测量案例

　　在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。

　　三种仪表测量数据比较

　　总结

　　带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的不二之选。

　　经济性分析与选型建议

　　80GHz雷达价格是26GHz的1.5-2倍，但在低ε介质中可减少50%无效采购。某电厂案例显示，替换差压变送器后年维护成本从3万降至5000元。四线制分体设计节省电缆，300米传输仅需0.5mm²线径。无线版本免除布线，但需5年更换电池（典型功耗18mW）。行业数据显示投资回报期平均1.8年，主要来自减少的停机损失。

　　特点:<雷达型号沿导波杆传送，消除假回波信号<高重复性，4~20mA输出，带现场LCD显示

　　LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远（35米）、高等特点。

　　使用对象: HC700LD型导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

　　特性与优势: 1、无盲区，高。 2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便，牢固耐用，免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏，刷新速度快。

　　7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。

　　测量原理:

　　LD700LD型导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。

　　CPR6500雷达物位计质量好的

　　一、前言

　　在形形的传感器大军中，液位计占有重要的，它是我们生产生活的保障。市面上出现的液位计有数十余种，目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。

　　二、浮筒液位计

　　1、 工作原理 浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。

　　2、特点及适用场合

　　2.1现场指示、远传兼容；

　　2.2测量范围大，大可达3000mm；

　　2.3工作，良好的精度和灵敏度；

　　2.4耐高温、高压，耐腐蚀性能强；

　　2.5现场调试方便，易于检查和维护。由于它直观、稳定、性高、因而对连续生产的炼油、化工中的重要容器、设备，如塔类、贮罐中间容器等的液位测量都适用，但不适合高粘度介质液位的测量。

　　3、故障现象及处理

　　3.1高输出:检查过程变量是否超出范围；检查接线端子、针脚或插座；检查电源电压；电子线路组件故障。

　　3.2输出不稳定:检查线路电压；是否有间歇短路、开路或多点接地；电路板故障。

　　3.3无输出或低输出:检查线路电压；是否有短路或多点接地；检查信号线性；检查回路电阻；检查量程；电路板故障；赃物在浮筒内部堆积。

　　三、 浮球液位计

　　1、工作原理

　　浮球液位计结构主要是基于浮力和静磁场原理设计生产的。带有磁体的浮球在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用，使串连入电路的元件(如定值电阻)的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过测量电学量的变化来反映容器内液位的情况。

　　2、特点及适用场合

　　2.1结构简单、使用方便

　　2.2性能稳定、使用寿命长、便于安装维护 几乎可以适用于各种工业自动化过程控制中的液位测量和控制，可以广泛运用于石油加工、食品加工、化工、水处理、制、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。

　　3、故障现象及处理

　　3.1现场变化，显示不随液位变化:检查转轴与变送器是否接触良好；检查电源电压；检查零点、量程；传感器故障；电路板故障。

　　3.2实际液位变化，现场不变化:外平衡杆与转轴脱开；重锤未调整好；内连接件松动脱落；球杆变形；浮球脱落；浮球破裂；介质汽化

　　四、差压式液位计

　　1 、工作原理

　　差压式液位汁是利用容器内液位改变时，由液柱产生的静压也相应变化的原理而工作的，如图1所示。差压变送器的一端接液相，另一端接气相时根据流体静力学原理，我们知道，变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气，则正负压室的差压为:ΔP=P1-P2。通常，被测介质的密度是已知的。因此，测得差压值就能知道液位高度。

　　2、特点及适用场合

　　2.1可做到高密封、防泄漏

　　2.2高温、高压、高粘度、强腐蚀性条件下地测量液位

　　2.3全过程测量无盲区、显示醒目，读数直观，并且测量范围大 配上液位报警、控制开关，可实现液位或界位的上下限报警和控制。安装方便，容易实现远传和自动调节，工业上应用较多。为比较成熟的液位测量仪表，测量精度较高，维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器，密闭带压设备应选用双法兰(双引压线)液位计。

　　3、故障现象及处理

　　3.1液位变化较大:介质波动大或汽化严重；上引压线或下引压线不畅通；介质有结晶；毛细管内传压介质跑损；膜盒损坏；伴热温度过高。

　　3.2显示不变化:切断阀未打开；引压线堵塞；量程、零点未调整好；膜盒处有杂物堆积；毛细管被挤压不通；电路板故障。

　　五、导波雷达液位计

　　1 工作原理

　　导波雷达液位计的基础是电磁波的时域反射原理，微波脉冲不是通过空间传播，而是通过金属导波杆传播，当遇到与液面的接触面时，由于波导体在气体和液体中的导电性能不同，使波导体的阻抗发生骤然变化，从而产生一个液位原始脉冲，同时在波导体顶部具有一个预先设定的阻抗，该阻抗产生一个的基本脉冲，雷达液位计检测到液面脉冲后与基本脉冲进行比较，从而计算出液面高度。

　　2、特点及适用场合

　　2.1测量不受罐体形状的影响

　　2.2不受介电常数、温度、压力和密度的影响

　　2.3不受物位表面波动、粉尘、蒸汽和泡沫的影响

　　2.4测量长度可以灵活变更，无须标定

　　2.5测量结果具有高精度、可重复性、高分辩率

　　2.6 适用的压力范围高达40bar 导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。

　　3、与普通雷达液位计的比较

　　3.1普通雷达为非接触式测量，导波雷达为接触式测量，这样就意味导波雷达更需考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装和维护更加困难。普通雷达可以互换使用，而导波雷达由于导波杆(缆)长度根据原工况固定，一般不能互换使用，受此影响导波雷达的选型要比普通雷达麻烦。测量固体物料时，导波雷达还要考虑导波杆(缆)的受力情况，也是由于受力的原因一般用导波雷达的测量距离不会很长，而普通雷达在30、40m的罐体上应用比较常见，甚至可测到60m。另外一般的导波雷达还有底部探测功能，可以根据底部回波信号能测量值加以修正，使信号更为稳定准确。

　　3.2不过在一些工况导波雷达有明显的优势，如罐内有搅拌，介质波动大，这样的工况用底部固定的导波雷达测量值要比变通雷达稳定；还有小罐体内的物位测量，由于安装测量空间小(或罐内干扰物较多)，一般普通雷达不适用，这时导波雷达的优势就显现出来了；再有是低介电常数的工况，无论雷达还是导波雷达测量原理都是基于介质介电常数差别，由于普通雷达的发射的波是发散的，当介质介电常数过低时，信号太弱测量不稳定，而导波雷达波是沿导波杆传播信号相对稳定。

　　4、故障现象及处理

　　4.1液位、输出百分数与回路值波动:重新组态探头长度和偏差；依靠其他设备确认准确液位；调整阻尼系数；重新组态回路值。

　　4.2不论液位高低，输出为同一数值:确认探头长度；调整偏置值，已达到数值。

　　4.3无液位信号:检查介质介电常数；液位在顶部过渡区，组态时没有设置；线路板或16针连接器工作不正常；检查探头长度组态；可能有介质在探头上搭桥；介电常数选择不正确。4.4.4输出或大，或小，不:介质不纯，如油带水；介质或杂物在探头上搭桥；导波杆堵塞；有泡沫或粘稠物；探头顶部密封处有杂物

　　六、常用液位计的使用

　　1、安装使用及注意事项

　　1.1上、下法兰不能偏向受力；

　　1.2表体要垂直；

　　1.3各附件连接；

　　1.4要考虑到日后操作、观察、检修的方便；

　　1.5投用时一般先打开上切断阀，后开下切断阀；

　　1.6尽量避开震动较大部位。

　　2、液位计的选型原则

　　2.1考虑工况，如介质的性质、工作温度、工作压力、是密闭容器还是敞口容器等的要求。

　　2.2考虑工作要求，性、测量精度、测量范围等。

　　2.3经济性要求。综合考虑上述要求，选出合适的液位计。

　　结论 本文介绍了几种常用的液位计的工作原理、特点及适用场合、应用故障和排除、安装使用注意事项及选型原则。给读者在应用时做参考。

　　VILTERA42044CX4M

　　WIELANDZ5.540.0325.0

　　WIELAND91.222.2004.9

　　WIELAND8113 BFK / 12 TOP K

　　WIELANDBAS GAESNLS 6 4,0 50

　　VILTER25269A

　　WIELAND25.648.4353.0

　　WIELAND96.231.2033.1

　　WEIDMUELLERCLI C 1-12 GE/SW 0240-0259 2-PAG

　　WIELANDZ5.574.0153.0

　　WIELANDST18/3S C1  F  GN

　　WIELANDGST18I4KSBS 15H X11WS

　　WIELANDU2.257.2004.1

　　WEIDMUELLERDEK 5 FS 2, 4, 6...100

　　WIELANDU2.238.3100.1

　　WEIDMUELLERPOWERSTRIPPER 6,0

　　WIELAND8291 E /  4 /  8 Z OB

　　WIELAND05.545.2302.8

　　WIELANDGST18I4KSBS 15  X15SW

　　WIELAND9704 A /VG B

　　WIELAND96.053.6253.1

　　WEIDMUELLERKDSU M50 BN O NI 2 G50S

　　WIELANDR1.643.4150.0

　　WEIDMUELLERLMZFL 5/19/135 3.5SW

　　WIELAND83.217.2009.2

　　WIELANDST 72.7 /16 REVZ

　　WIELAND25.522.4253.0

　　WIELAND92.934.0753.0

　　WEIDMUELLERDIE SET TS35x7.5 (DS3575)

　　WEIDMUELLERMPC 17/17/10 trsp

　　VILTER2466R

　　WEIDMUELLERBLZ 5.08/10/180F SN OR BX

　　WIELAND8213 B /  2 S OB

　　WEIDMUELLERBLZF 5.08/16/180F SN OR BX

　　WIELANDGST18I4KSB- 15H  20GR01

　　WEIDMUELLERCLI C 3-9 SDR SG

　　美国K-TEK公司是世界上***的过程物位仪表制造公司之一。美国K-TEK公司成立于1975年。美国K-TEK公司产品遍布世界各个角落。美国K-TEK公司在多个国家设有分公司,凭借性的销售网络,美国K-TEK公司可向130多个国家提供K-TEK导波雷达液位变送器,K-TEK液位计,K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。

　　产品有:美国K-TEK导波雷达液位变送器丨

　　K-TEK液位计、K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。The K - TEK guided wave radar liquid level transmitter, K - TEK level gauge, K - TEK electronic switch, K - TEK site controller, K - TEK special flange, K - TEK buoy accessories.K-TEK 型号,K-TEK 品牌,K-TEK 厂家,K-TEK 价格,K-TEK 代理,K-TEK 分销,K-TEK 现货,K-TEK 资料。K-TEK model, K-TEK brand, K-TEK manufacturer, K-TEK price, K-TEK agent, K-TEK distribution, K-TEK spot, K-TEK data.参考:

　　/?380.html

　　WIELANDDec-01

　　WIELAND96.232.1036.7

　　WIELAND25.343.0353.0

　　WIELANDREVOS MOT W 8X1,5 - 30

　　WEIDMUELLERLSF-SMT 5.00/12/135 3.5SN BK TU

　　WIELANDZ7.212.1327.0

　　WEIDMUELLERBLZP 5.00/18/270F SN BK BX

　　WIELAND25.179.0753.0

　　WIELANDGST15I3KSBA 15HW 60SW

　　WIELANDIVBS WK4 E -  6

　　WEIDMUELLERWS 10/5 MC M SDR

　　WIELANDGST15I2KSBS 15HW 30SW

　　WIELANDU2.207.1100.1

　　WIELAND25.500.2053.0

　　WEIDMUELLERLM 5.00/11/90 3.5SN OR BX

　　WEIDMUELLERLL2N 9.52/24/90 5.0SN GY BX

　　WIELANDST18/4 S WS

　　WEIDMUELLERKDKS1/EN LD 230VAC

　　WIELANDRST20I3K1-S 25   13SW

　　WEIDMUELLERBLF 5.00HC/03/90LH SN OR BX

　　WIELAND25.380.3553.0

　　WEIDMUELLERBLZP 5.08/04/180LH SN OR BX

　　WIELANDBAS GOT GD 10 M25 69 A1

　　WIELANDZ5.532.4125.0

　　WIELAND70.320.1628.9

　　WIELAND8105FUE/ 3C13 VR SWG GW

　　WEIDMUELLERVSPC BASE 1CL FG

　　WIELAND70.377.4835.1

　　WIELAND8513 SEGN/15 W THR OB

　　WIELAND8313 S /  8 G OB

　　WIELAND8113 S / 16 WF OB

　　WIELAND25.133.0553.0

　　VILTER2858G

　　WEIDMUELLERESG 9/6 MC NE WS

　　WIELAND96.021.0453.0

　　WIELAND92.232.2003.3

　　CPR6500雷达物位计质量好的

　　测量原理   通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进行液位物位测量。当微波脉冲抵达具有不同介电常数的介质时，部分能量被反射回变送器。   变送器利用次反射的余波测量界面位置。在上层产品表面未被反射的部分微波继续向下直达下层产品表面然后也被反射回来。其波速取决于上层产品的介电常数。发射脉冲与反射脉冲之间的时间差被换算成距离，由此计算出总体液位或界面位置。反射强度取决于被测产品的介电常数。介电常数值越高，反射强度越大。

　　导波雷达技术的优势高度、的直接液位测量，无需对变化的过程条件（如密度、导电性、粘度、pH、温度和压力）进行补偿。无活动部件、无需重新标定，将维护工作减到少适用于蒸汽、粉尘、湍流和泡沫工况适用于几何形状复杂或存在干扰物的小型储罐，而且不受旁通管机械设计的影响由上而下的安装方式可大程度地降低泄漏风险

　　高度的应用灵活性

　　5300 系列的特性能更优，适用于更多应用；适用于大多数液体和固体的液位/物位应用，以及液体界面位置测量应用；实现多方面，其中包括过程容器、控制和，即使是具挑战性的应用场合也能妥善处理，十分；可广泛选择材料、过程连接件、导波杆类型和配件；通过多种选项，您可以找到适合现有旁通管的产品或带有罗斯蒙特 9901 高品质旁通管的完整组件；动态蒸汽补偿选项自动对蒸汽空间介电常数的变化进行补偿。

　　佳性能与正常运行时间的直接切换技术 (DST) 与导波杆末端探测 (PEP) 可提高测量能力和性；能够将单管导波杆用于长测量范围、障碍物和低介电常数场合，确保在更多应用（如粘性介质）中具有性；对于具有挑战性的应用场合（如塑料颗粒和易沸腾的烃类产品），导波杆末端探测提供备份功能；智能电流接口具有更稳定的微波和 EMI 性能，可使外部干扰造成的影响小。

　　设计坚固，性高无与伦比的重型导波杆解决方案具有多层保护，可用于端温度和端压力；回波逻辑和智能软件功能具有更佳的能力，可跟踪表面，检测整个容器的状况；防溢罐保护和集成系统 SIL3 适用性均经过第三方认；电子部件和电缆连接位于单独的隔室中，操作更，并且更能受潮；带有验反射器，可轻松验变送器，检测高液位条件；

　　技术规格液体和半液体液位，和/ 或液体/ 液体界面，或固体物位；5301 型用于液位或全浸没界面测量；5302 型用于液位和界面测量；5303 型用于固体物位测量；微波输出功率额定 300 μW，大 45 mW；湿度0 - 100％ 相对湿度；启动时间小于 40 秒；输出:两线制， 4—20 mA。将数字过程变量叠加在 4-20 mA 信号上，符合 HART 协议的主机都可调用。HART 信号可用于多站模式。

　　705型导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

　　采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

　　产品简介:

　　D800系列雷达液位计

　　类 别

　　D801

　　D802

　　D803

　　应 用

　　过程条件简单，腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　存储或过程容器腐蚀性的液体、浆料、固体

　　比如:

　　水液储罐

　　酸碱储罐

　　浆料储罐

　　固体颗粒

　　小型储油罐

　　适应各种存储容器或过程计量环境，液体、浆料、固体

　　比如:

　　原油、轻油储罐

　　原煤、粉煤仓位

　　挥发性液体储罐

　　焦碳料位

　　浆料储罐

　　固体颗粒

　　测 量 范 围

　　20米

　　20米

　　35米

　　过 程 连 接

　　螺纹

　　法兰

　　法兰

　　过 程 温 度

　　-40-130℃

　　-40-150℃

　　-40-250℃

　　过 程 压 力

　　-1.0-3bar

　　-1.0-20bar

　　-1.0-40bar

　　重 复 性

　　± 3mm

　　± 3mm

　　± 3mm

　　精 度

　　0.2s(根据具体使用情况而定)

　　电流信号:4…20mA

　　精度 :<0.1%

　　天线材质  D801、D802为PP/PTFE

　　D803 为316L不锈钢

　　通讯接口 HART通讯协议

　　过程连接 D801 (PP，PTFE天线) :G1-1/2 316L不锈钢，:

　　D802(棒式天线) :翻边法兰DN50，DN80，DN100，DN150

　　D803(喇叭口形式天线):法兰DN50，DN80，DN100，DN150，DN200，DN250

　　电源 电源:24V DC(+/-10%)，波纹电压:1Vpp

　　耗电量:max22.5mA

　　环境条件 温度:－40℃…＋80℃

　　容器压力（表压）－1…40bar

　　防爆认 ExiaII C T6

　　外壳保护等级 IP68

　　两线制接线 供电和信号输出共用一根两芯导线

　　电缆入口:2个M20×1.5（电缆直径5…9mm）

　　705型导波雷达液位变送器
