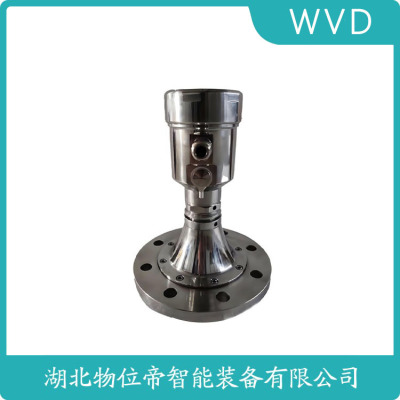

CKLD607雷达物位计
雷达物位计在液体测量中的优势
相比超声波仪表，雷达波不受蒸汽、真空或压力（可达10MPa）影响。某炼油厂重油储罐应用案例显示，26GHz雷达在介电常数ε=2.1的介质中仍保持±5mm精度。两线制雷达功耗＜4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法可识别液面波动，通过多点平均将动态误差降低80%。测量粘稠液体时，70GHz高频雷达能穿透挂壁沉积物，真实液位检出率＞99%。

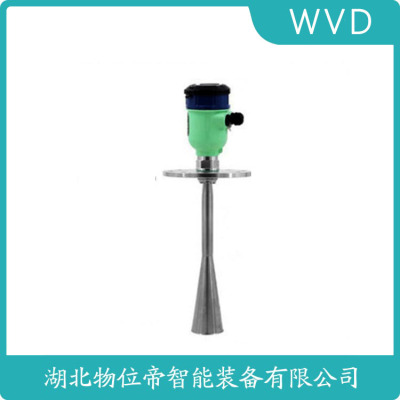

CKLD607雷达物位计
S0N65.XXBASVDMAXSON65.XXAFPVDMAX
FX61.XXAFD1HVNAX
FX61.CXCAI1HKNXX
FX61.XXAFB1HKMXX
FX61.XXAGC1HKMXX
FX61.XXAGB1HKMXX
FX61.XXAGB1VDMAX L=10m
PMC731-R41C2H1T1TPULS66.XXHFK2VDMAX
PMC535-13BA2P6G1G
WIDEPLUS HP6500
PMC534-11EA2P6G2FT（0－－0.6MPa压）
PMC45-RE15H2H1AL1
VEGABAR66XXBGBP1DHAMA L=6.5米
HART适配器④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
PMC133-1R1F2F6[T]PMD235-XB4D2EB1C[T2]
BR14.X1FA1GP1（0...10bar）
BR14.X3WA1GP1 （-1...+1bar）
DB101-G1TE205ZF I=8 D=1 H=8
SN63.XXABVDMAX
PMC535-13BA2P6－－－－-（0-1MPA）
PMC45-RE11F2H1AL1PS61.XXAGPHANAX
VEGABAR66XXBGBP1DHAMA
PS61.XXBAEHKMXX
PS65.XXKGPHKMXX
PMD235-KH4D2EB1C
PMP41 RE13P2H21T1
PMC41-RE11F2H21T1
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
< 安装前的准备请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
