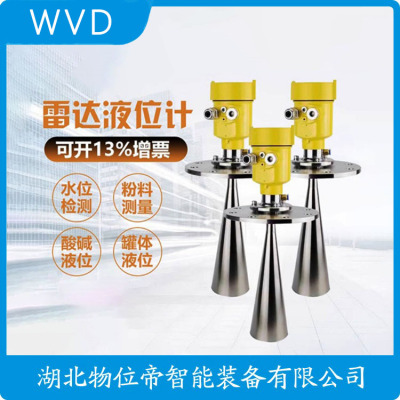

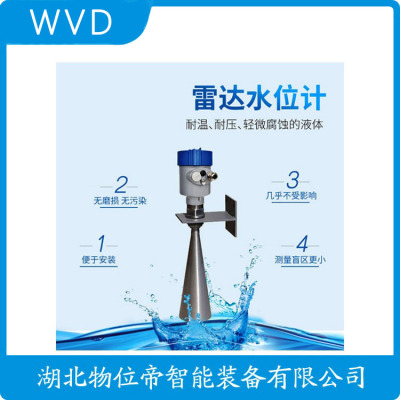

RDYB-G80YF100雷达物位计产地货源
固体散料测量的技术突破
低介电常数（ε＜2）粉料测量是行业难题，80GHz雷达传感器通过增强发射功率（＜20mW）和窄波束（＜4°）提升信号反射率。某电厂粉煤灰仓实测显示，传统26GHz雷达回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置，防止天线积灰。最新多目标识别算法可区分下落物料与料位面，动态测量误差控制在0.5%FS以内。料仓倾斜时，三维建模技术能自动补偿斜面导致的测量偏差。
本文章主要介绍了:47;5 雷达液位计说明书,vega雷达液位计培训课件,rosemount3100雷达液位计等信息
4、导波雷达缆式探头或杆式探头离罐壁距离不小于30厘米。导波雷达物位计探头底部距罐底大约30mm。
5、导波雷达探头距罐内障碍物距离不小于200mm。
6、喇叭型的导波雷达的喇叭口要超过安装孔的内表面一定的距离（>10mm）。
7、如果容器底部是锥型的，传感器可以安装导波雷达物位计罐顶，这样可以一直测量到罐底。
8、如果外罐壁材质为诸如GRP之类的非导电材料时，微波信号同样可被信号波束角外的干扰物（如金属管道、爬梯、壁炉等）反射回来。因此，在信号波束角内不能安装此类干扰物。
0、导波雷达的高频模块对现场电焊比较敏感，因此要求在其3m之内不能动焊。
(rosemount3100雷达液位计)
西门子-妙声力为液体，泥浆和固体散料提供各种不同的物位测量仪表。可以分成为:
连续物位测量
对动态过程进行连续物位监测，并输出模拟量及数字量信号，包括不同的测量原理:超声波、雷达、电容和静压（差压）式。
一体型SITRANSProbeLU一体化超声波液位计
SITRANSProbeLR雷达液位计
Probe一体化超声波液位计
超声波变送器
MultiRanger多功能液位计HydroRanger水工业液位计
ERS500环境工业液位计MiniRanger短量程物位计
SITRANSLU长量程物位计DPS300污泥界面计OpenChannelMeterIII明渠流量计
Transducer超声波传感器
导波雷达SITRANSLG200
(rosemount3100雷达液位计)
德国VEGA雷达物位计VEGAPULS65雷达液位计
VEGAPULS65雷达液位计的功能
短的微波脉冲通过天线系统发射到被测介质上，它被介质表面反射并被天线系统重新接收。从发射到接收信号的运行时间与容器中的液位成正比。
通过采用一种的时间延伸法得以能够并地测量短的信号运行时间。
技术参数
量程:35m
过程压力:-1...16bar
测量精度:±8mm
rodantennaforsocket50mm
rodantennaforsocket100mm
rodantennaforsocket250mm
接液材质
TFM-PCTFE
TFM-PTFE
螺纹连接:≥G1?,≥1?NPT
(rosemount3100雷达液位计)
面向全国供应罗斯蒙特5300导波雷达液位计流量计，价格货期有优势
产品优势罗斯蒙特5300导波雷达液位计流量计是一款高性能的二线制导波雷达，用于液体、浆料、固体中的液位和界面测量。这款*的过程雷达具有一切您所期望的优点-出的性、*的性、简捷的可操作性和无限的连通性，定会让您如愿以偿。
?由于引入直接切换技术(DirectSwitchTechnology)和导波杆末端探测功能(ProbeEndProjection)，所以此款导波雷达即使在低反射介质中也能确保测量长度和测量性满足您的需要。
?采用的时限测定方法，精度高达±3mm。
?提供全系列导波杆，使应用更具灵活性。
(rosemount3100雷达液位计)
微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。
(rosemount3100雷达液位计)
产品描述:液体液位和界面测量
脉冲反射信号沿探头传输至仪表后，由其中的微处理器进行信号分析，识别出高频信号在物料表面真正的反射回波。仪表使用的信号识别算法(PulseMaster?软件)凝聚了30余年基于行程时间技术的测量经验。
测量参考点至介质表面间的距离(D)与脉冲信号的运行时间(t)呈比例关系:
其中，c为光速。
空标高度(E)已知时，物位(L)的计算公式如下:
测量参考点(R)在过程连接处。请参考外形尺寸示意图:
?FMP51:(→63)(→64)
?FMP52:(→66)
?FMP54:(→67)
Levelflex具有干扰回波抑制功能，可以由用户自行。该功能确保了干扰回波(例如:内部装置和焊缝产生的干扰回波)不会被误识别为真正的物位回波。
(rosemount3100雷达液位计)
了解更多关于:德国西门子雷达液位计，e h雷达液位计 价格，e h80雷达液位计选型，50lc26gtag雷达液位计，安徽雷达式液位计定制，威雷达液位计，vege雷达液位计，avi雷达液位计，内浮顶罐 雷达液位计，超声波雷达液位计说明书，导波雷达液位计电路，氮封罐雷达液位计，雷达液位计抑制，雷达液位计水文资质书哪里有，艾默生 雷达液位计，平面天线雷达液位计，投入式雷达液位计 尼威，雷达液位计显示F140啥意思，西门子雷达液位计遥控器，反射雷达液位计南京
导波型雷达液位计报价
特点
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达大量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。
<测量范围可达24米
<适用的介质温度范围为-50℃∽+250℃，适用的压力范围高达40bar
<有多种探头类型和材质
<数字化显示
导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
导波雷达液位计的技术优势:雷达液位计对液体、颗粒及浆料连续物位测量。雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。雷达液位计的精度为5mm，量程60米，耐250度高温、40公斤高压，雷达液位计适用于爆炸危险区域。
导波雷达是基于时间形成原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
导波型雷达液位计报价
性能参数
ROSEMOUNT导波雷达物位计326L 物位变送器可为食品和饮料行业提供且连续的物位测量。罗斯蒙特导波雷达液位计精度 7 mm (0.28 in.)，通讯协议4-20mA、IO-Link、开关，测量范围高达 2000 mm (78.7 in.)，过程接液材料 316LSST、EPDM、PEEK，Certifications/Approvals: 3-A, , EC 1935, EC 2023,see product data sheet for complete list of certifications。G1"过程连接件与全套卫生过程连接件适配器兼容，M12 电连接器便于安装和启动。ROSEMOUNT物位计 326L 经过测试，符合 DINEN 60068-2-6（参考杆 19.7 英寸 (500 mm)）。频率范围 10 至 2000 Hz 之间的峰值加速度为 20g。
该ROSEMOUNT液位变送器使用导波雷达测量介质液位。IO-Link 是一种基于 IEC 61131-9 标准的强大通信协议，它利用了3 线传感器和执行器连接技术。从简单的测量到关键应用，Emerson 的广泛解决方案组合为您提供了解决方案。Emerson提供多种罗斯蒙特产品，具有各种产品选项和配置，包括预期在广泛应用中表现良好的结构材料。罗斯蒙特液位变送器显示当前液位，单位为毫米、英寸或缩放测量范围的百分比。变送器的防护等级为IP69K，可承受恶劣的外部冲洗。
ROSEMOUNT雷达液位计5408A1SHA1E57R3DASAA3M5C1
罗斯蒙特压力变送器3051TA2A2B21AB4M5
ROSEMOUNT液位计5900SPSF4
罗斯蒙特液位计5900SPF2FI5R2AG1H8SPV8Z0ST
罗斯蒙特差压变送器3051TA1A2B21AB4K5M5
罗斯蒙特雷达液位计5900SPF14
ROSEMOUNT液位计590A4AVQ4
ROSEMOUNT导波雷达液位计5301HA1H1N3AM0340AANAM1C1
ROSEMOUNT压力变送器3051TG1A2B21AB4K5M5
ROSEMOUNT超声波液位计3102HA1FRCNAST
ROSEMOUNT导波雷达物位计5301HA1S1V3AM0225HBNAM1C1
罗斯蒙特差压变送器3051TG2A2B21AB4E5M5
ROSEMOUNT物位计3301HA1S1V3AM0370RAE1M1C1
罗斯蒙特导波雷达物位计5301HA1H1N3AM00080AANAC1
ROSEMOUNT雷达物位计5301HA1S1E5BM01900BBE1M1C1
罗斯蒙特雷达物位计5301HA1H1N3AM0230NAM1C1
罗斯蒙特导波雷达液位计3301HA14
罗斯蒙特雷达物位计54
ROSEMOUNT温度变送器644HAE5J5M5
ROSEMOUNT差压变送器3051CD3A22A1AS2B4E8M5HR5
ROSEMOUNT导波雷达液位计5301FAMSS1V4BE01011CA
罗斯蒙特压力变送器3051TG4A2B21AB4K5M5
罗斯蒙特雷达液位计5301HA1S4Q8C1
ROSEMOUNT差压变送器3051TA2A2B21AB4M5
罗斯蒙特液位计5301HA1H1N4AM00190IBE1C1
罗斯蒙特导波雷达物位计5301HA1H1N3AM0140ADNAM1C1
罗斯蒙特温度变送器644H5J6M5
罗斯蒙特物位计5301HA1S1V3AM0125AANAM1C1
ROSEMOUNT压力变送器3051TG3A2B21AB4K5M5
罗斯蒙特物位计5301HA1H1N3AM0230NAM1C1
ROSEMOUNT雷达液位计3301HA1S1V3AM0345RA2AM1C1
ROSEMOUNT温度变送器4
ROSEMOUNT雷达物位计3301HA1S1V4AM0180BANAM1C1
罗斯蒙特超声波液位计4ST
美国ROSEMOUNT温度传感器，罗斯蒙特温度传感器
美国ROSEMOUNT流量计，罗斯蒙特流量计
美国ROSEMOUNT液位计，罗斯蒙特液位计
美国ROSEMOUNT电磁流量计，罗斯蒙特电磁流量计
美国ROSEMOUNT手操器，罗斯蒙特手操器
美国ROSEMOUNT差压变送器，罗斯蒙特差压变送器
美国ROSEMOUNT超声波液位计，罗斯蒙特超声波液位计
美国ROSEMOUNT压力变送器，罗斯蒙特压力变送器
美国ROSEMOUNT变送器，罗斯蒙特变送器
美国ROSEMOUNT物位计，罗斯蒙特物位计
美国ROSEMOUNT涡街流量计，罗斯蒙特涡街流量计
美国EMERSON流量计，艾默生流量计
美国ROSEMOUNT雷达液位计，罗斯蒙特雷达液位计
美国ROSEMOUNT温度变送器，罗斯蒙特温度变送器
美国ROSEMOUNT雷达物位计，罗斯蒙特雷达物位计
美国ROSEMOUNT导波雷达液位计，罗斯蒙特导波雷达液位计
本公司主要代理经销欧洲、美国等厂家的工控机电设备、传感器、液位计、分析仪、流量计、泵阀、变送器、编码器、PLC、温度计、低压电气等各种工控自动化产品和仪器仪表。我们愿交天下朋友，我们将以更快、更优、更完善的服务期待着与您开展更友好、更广泛、更深入的合作。
罗斯蒙特导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。导波雷达物位计可以钢缆作为天线，由于传播损耗小，可用于粉状物料测量。例如在水泥生产中的生料均化库内使用。被测介质均是细粉状，粉料通过空气斜槽入库，有的则是用气动方式送入料仓，物料轻，空气中粉尘很大，物料表面也较软，故细粉的物位测量一直是测量中的难题。实践应用明，采用导波雷达物位计效果较好，微波可穿透粉尘很大空间，并在料面上反射。
ROSEMOUNT导波雷达物位计是基于导波天线和非接触式雷达用于罐体物位测量的装置。目前国外技术比较完善但设备昂贵，而国内厂家集中在用国外模块组装或代理销售，拥有核心技术的不多．研发拥有自主产权，高性能、低成本的产品有重要意义。对于周期或准周期高速信号，可通过等效时间采样原理，用较低采样频率实现高速数据采集，简化周期性宽带模拟信号的高速数据采集问题。设计中导波雷达物位计发射信号为宽度2 ns、频率 2.5 MHz高速脉冲．不宜实时采样测量，而罐体物位短时间内变化相对缓慢可忽略不计，故导波杆中发射和反射波形信号为准周期信号，采用等效采样得到在时间轴上放慢的波形信号，可测量时间差。
RDYB-G80YF100雷达物位计产地货源
ROSEMOUNT导波雷达液位计是一种高精度、高稳定性的液位测量仪器，它采用导波雷达技术，能够对各种液体进行准确的非接触式测量。它广泛应用于石化、制、食品饮料等行业中，成为了液位测量领域中的佼佼Z。
一、罗斯蒙特导波雷达液位计的基本原理
导波雷达液位计采用的是微波的传播原理，其基本原理是:发射一定频率的微波信号，微波信号沿着传输线传输，并被传输材料反射回来。设液位计的工作频率为f，微波信号通过传感器发射到物料中后，会在介电常数ε和介质的损耗因子tanδ的共同作用下，由于反射衰减而逐渐减弱，当微波信号的强度低于一定的阈值时，传感器将识别物料表面。
二、罗斯蒙特导波雷达液位计的特点与优势
1.高测量精度:ROSEMOUNT雷达液位计具有G的测量精度，可以实现到毫米级别的液位测量。
2.强适应性:导波雷达液位计的工作原理不受物料性质、材料厚度和容器形状等因素的影响，具有很强的适应性。
3.不受温度和压力影响:导波雷达液位计采用雷达技术，不受温度和压力的影响，适用于高温、高压等D环境下的液位测量。
4.安装方便:导波雷达液位计具有体积小、重量轻、结构简单等特点，安装方便，维护简单。
5.响应:导波雷达液位计能够响应液位变化，实时反馈结果，帮助用户有效地监测液位状态。
三、ROSEMOUNT雷达液位计的应用领域
ROSEMOUNT雷达液位计广泛应用于石化、制、食品饮料、水处理等行业中，用于油罐、成品油罐、储罐、储槽、烘干器、搅拌罐、加工装置等的液位测量。在化工行业，导波雷达液位计可用于反应釜等高温、高压环境下的液位测量。在食品饮料行业，导波雷达液位计可以对各种液体进行准确地测量。
四、罗斯蒙特导波雷达液位计的维护与保养
1.定期检查仪器:罗斯蒙特雷达液位计需要定期检查仪器的电缆、传感器、线路等部分是否存在结垢、腐蚀等情况，及时清洗、更换。
2.适时校正仪器:由于液体的介电常数和温度等因素的影响，可能会对仪器的读数产生一定影响，因此需要适时校正仪器。
3.严格遵守使用规程:罗斯蒙特雷达液位计的使用过程中需要严格遵守操作规程，其正常工作，对设备造成不必要的损坏。
4.保持周围环境清洁:罗斯蒙特雷达液位计周围的环境需要保持清洁和干燥，避免灰尘、湿气等因素对仪器的影响。
五、结语
ROSEMOUNT导波雷达液位计具有高精度、高稳定性、广泛适应性等优点，是液位测量领域中的佼佼Z。在使用过程中需要严格遵守操作规程，做好维护和保养工作，以确保其长期稳定运行。
工业现场复杂多变，液位测量设备的选择。一款性能稳定的雷达液位计，不仅能提升工作效率，还能减少维护成本。
市面上的液位计种类繁多，但真正适合自己的并不多。KHONBEI科北防爆80G雷达液位计，专为严苛环境设计，无论是水泥厂、煤粉尘车间还是河道水池，轻松应对。
高频导波技术让信号传输更稳定，测量结果更准确。防爆设计更是为加了一层保障，不用担心恶劣环境带来的隐患。
对于预算有限的企业来说，这款液位计的价格友好，到手仅需30元，。多仓发货确保物流，今天下单，杭州市余杭区的用户当天就能发货。
如果你正在寻找一款又经济的雷达液位计，不妨试试这款产品。它可能会成为你工作中的好帮手。
想了解更多？可以联系客服咨询详细信息，或者直接加入购物车体验一下吧。
LD700LD型导波雷达液位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，利用雷达原理、数字信号处理技术和傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远（35米）、高等特点。
使用对象: HC700LD型导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
特性与优势: 1、无盲区，高。 2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。 3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。 4、安装简便，牢固耐用，免维护。 5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。 6、测量灵敏，刷新速度快。
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。
测量原理:
LD700LD型导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
雷达物位计是物位仪表一种常用产品类型，具有测量、性能稳定、性高、维护简便、适用范围广等优点。可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行测量，适用于粉尘、温度、压力变化大、有惰性气体及蒸汽存在的场合。那么，雷达物位计的种类和应用具体有哪些呢？
一、产品分类
按工作方式划分，雷达物位计可分为接触式雷达物位计和非接触式雷达物位计，具体如下:
1．非接触式（射空雷达） 雷达物位计
非接触式雷达物位计常用喇叭或杆式天线来发射与接收微波，仪表安装在料仓顶部，不与被测介质接触，微波在料仓上部空间传播与返回。
非接触式雷达物位计，按照微波的波形又可分为脉冲雷达物位计和调频连续波雷达物位计。
2．接触式雷达物位计
接触式雷达物位计一般采用金属波导体（杆或钢缆）来传导微波，仪表从仓顶安装，导波直达仓底，发射的微波沿波导体外部向下传播，在到达物料面时被反射，沿波导体返回发射器被接收。
这种可以通过导波线或导波杆直接接触所测物料来测量的接触式雷达物位计，主要是导波雷达物位计，根据其采用的金属波导体不同，又可进一步细分为:缆式（单/双）、杆式（单/双）和同轴导波雷达物位计。
相比接触式雷达物位计，非接触式雷达物位计具有安装简单、维护量少、使用方式灵活、不受仓内粉尘、温度等因素的影响等优点，是近年来发展快的一种测量仪器。
二、技术原理
1．脉冲雷达物位计
脉冲雷达物位计将发射微波脉冲，以光速（在空气中）传播，碰到被测介质表面（介电常数大于传播介质的介电常数），部分微波被反射回来（反射量取决于料面平整度/介电常数大小），被同一天线接收，介质的反射量（率）越大，信号就越强，越好测量；反射量（率）越小，信号就越弱，越容易受干扰。准确的识别发射脉冲与接收脉冲的时间间隔△t，从而进一步计算出天线到被测介质表面的距离D。
脉冲雷达原理图
2．调频连续波雷达物位计
FMCW雷达用24GHZ作为测量基频（载频），2GHZ为调节频宽, 整个扫描时间为7ms，完成一次线性扫描，信号发射后，经过一定的时间延迟后，接受到回波信号。在线性扫频中产生的时间差，将正比例液位距离，由于有许多反射波，将的回波时间进行傅立叶（FFT）变换，将时间信号转换成有一定能量的频谱，视频谱比较高和比较陡的信号为有用信号。
调频连续波雷达物位计原理图
3．导波雷达物位计
导波雷达发出高频微波脉冲沿着探测组件（钢索或者钢管）传播，当遇到被测介质时，由于介电常数突变，引起发射，一部分脉冲能量被发射回来。发射脉冲与反射回来的脉冲的时间间隔与被测介质的距离成正比。
三、应用区别
雷达物位计的应用范围很广泛，涵盖了电力、钢铁、冶金、水泥、石油化工、造纸、食品等领域，但是应用不同原理的雷达物位计，其解决的应用工况也各有不同。
脉冲雷达物位计一般可以用于大部分应用场合，主要针对圆柱形、35米以内罐体介质的液位测量；但对于球形罐或者带有搅拌功能的液体储罐，就需要使用导波雷达物位计进行测量；而针对大量程、粉尘较大的容器或储罐，就使用能量大、抗干扰能力强的调频连续波雷达物位计。
