防爆认证与安全防护设计
化工领域需满足ATEX/IECEx防爆标准，隔爆型（Ex d）外壳可承受1.5MPa内部爆炸压力。本安型（Ex ia）设计限制回路能量<1W，适用于Zone 0区。整体防护等级IP68，可短时浸没10米水深。某油气平台案例显示，通过API 670标准的雷达料位计MTBF超15年。最新光纤传感技术彻底消除电火花风险，已用于氢气储罐监测。
VILTERA42044CX4M
WIELANDZ5.540.0325.0
WIELAND91.222.2004.9
WIELAND8113 BFK / 12 TOP K
WIELANDBAS GAESNLS 6 4,0 50
VILTER25269A
WIELAND25.648.4353.0
WIELAND96.231.2033.1
WEIDMUELLERCLI C 1-12 GE/SW 0240-0259 2-PAG
WIELANDZ5.574.0153.0
WIELANDST18/3S C1 F GN
WIELANDGST18I4KSBS 15H X11WS
WIELANDU2.257.2004.1
WEIDMUELLERDEK 5 FS 2, 4, 6...100
WIELANDU2.238.3100.1
WEIDMUELLERPOWERSTRIPPER 6,0
WIELAND8291 E / 4 / 8 Z OB
WIELAND05.545.2302.8
WIELANDGST18I4KSBS 15 X15SW
WIELAND9704 A /VG B
WIELAND96.053.6253.1
WEIDMUELLERKDSU M50 BN O NI 2 G50S
WIELANDR1.643.4150.0
WEIDMUELLERLMZFL 5/19/135 3.5SW
WIELAND83.217.2009.2
WIELANDST 72.7 /16 REVZ
WIELAND25.522.4253.0
WIELAND92.934.0753.0
WEIDMUELLERDIE SET TS35x7.5 (DS3575)
WEIDMUELLERMPC 17/17/10 trsp
VILTER2466R
WEIDMUELLERBLZ 5.08/10/180F SN OR BX
WIELAND8213 B / 2 S OB
WEIDMUELLERBLZF 5.08/16/180F SN OR BX
WIELANDGST18I4KSB- 15H 20GR01
WEIDMUELLERCLI C 3-9 SDR SG
美国K-TEK公司是世界上***的过程物位仪表制造公司之一。美国K-TEK公司成立于1975年。美国K-TEK公司产品遍布世界各个角落。美国K-TEK公司在多个国家设有分公司,凭借性的销售网络,美国K-TEK公司可向130多个国家提供K-TEK导波雷达液位变送器,K-TEK液位计,K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。
产品有:美国K-TEK导波雷达液位变送器丨
K-TEK液位计、K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。The K - TEK guided wave radar liquid level transmitter, K - TEK level gauge, K - TEK electronic switch, K - TEK site controller, K - TEK special flange, K - TEK buoy accessories.K-TEK 型号,K-TEK 品牌,K-TEK 厂家,K-TEK 价格,K-TEK 代理,K-TEK 分销,K-TEK 现货,K-TEK 资料。K-TEK model, K-TEK brand, K-TEK manufacturer, K-TEK price, K-TEK agent, K-TEK distribution, K-TEK spot, K-TEK data.参考:
/?380.html
WIELANDDec-01
WIELAND96.232.1036.7
WIELAND25.343.0353.0
WIELANDREVOS MOT W 8X1,5 - 30
WEIDMUELLERLSF-SMT 5.00/12/135 3.5SN BK TU
WIELANDZ7.212.1327.0
WEIDMUELLERBLZP 5.00/18/270F SN BK BX
WIELAND25.179.0753.0
WIELANDGST15I3KSBA 15HW 60SW
WIELANDIVBS WK4 E - 6
WEIDMUELLERWS 10/5 MC M SDR
WIELANDGST15I2KSBS 15HW 30SW
WIELANDU2.207.1100.1
WIELAND25.500.2053.0
WEIDMUELLERLM 5.00/11/90 3.5SN OR BX
WEIDMUELLERLL2N 9.52/24/90 5.0SN GY BX
WIELANDST18/4 S WS
WEIDMUELLERKDKS1/EN LD 230VAC
WIELANDRST20I3K1-S 25 13SW
WEIDMUELLERBLF 5.00HC/03/90LH SN OR BX
WIELAND25.380.3553.0
WEIDMUELLERBLZP 5.08/04/180LH SN OR BX
WIELANDBAS GOT GD 10 M25 69 A1
WIELANDZ5.532.4125.0
WIELAND70.320.1628.9
WIELAND8105FUE/ 3C13 VR SWG GW
WEIDMUELLERVSPC BASE 1CL FG
WIELAND70.377.4835.1
WIELAND8513 SEGN/15 W THR OB
WIELAND8313 S / 8 G OB
WIELAND8113 S / 16 WF OB
WIELAND25.133.0553.0
VILTER2858G
WEIDMUELLERESG 9/6 MC NE WS
WIELAND96.021.0453.0
WIELAND92.232.2003.3

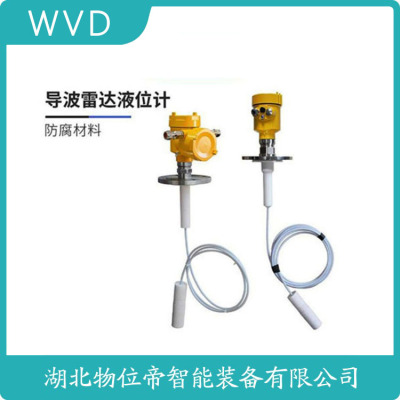

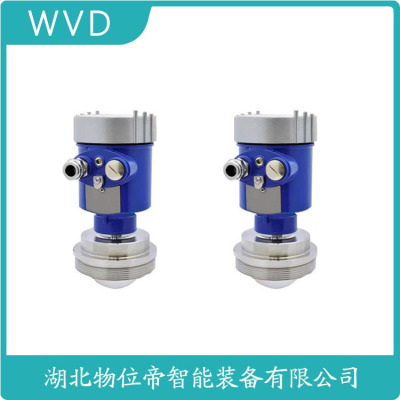

LS-2207-46-050C-11404导波雷达物位计厂
RF2000系列导波雷达物位变送器是我公司与美国FOX仪表有限公司合作设计、制造的具有自主知识产权的导波雷达物位计，该产品经多年两地雷达液位专家的联合研究和开发。电 源:24VDC (12～30V)
输出信号:4～20mADC带HART通讯协议
负载电阻:≤650Ω
环境温度:-40～65℃
相对湿度:0～99%
大粘度:8000CP介电常数:εr≥1.4
重 复 性:≤2mm
诊断报警:低报3.6mA 高报:22mA
电气接口:标准1/2”NPT内螺纹
防护等级:IP67
阻尼时间: 0～30s可调
用户界面:3按键+LCD液晶显示
介质温度:常温≤120℃ 中温≤200℃ 高温≤520℃
公称压力:普通≤2.5MPa 中压≤10.0MPa 高压≤32.0MPa测量范围:同轴、杆式≤6.1m 缆式≤21m
精 度:同轴、杆式≤±0.1%FS 缆式≤±0.3%F
防爆等级:本安型:ExiaIICT1～T6 隔爆型:ExdIICT1～T6
导波雷达液位变送器是将发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和的测量。YYD800系列导波雷达液位变送器即使在工况比较复杂，存在虚假回波的情况下，其用的微处理技术和调试软件也可以准确的分析出物位的回波。
输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为:
L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
应用介质:
YYD800系列导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
产品简介:
YYD800系列智能雷达物位仪表
类 别
YYD801
YYD802
YYD803
应 用
过程条件简单，腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
适应各种存储容器或过程计量环境，液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围
20米
20米
35米
过 程 连 接
螺纹
法兰
法兰
过 程 温 度
-40-130℃
-40-150℃
-40-250℃
过 程 压 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 复 性
± 3mm
± 3mm
± 3mm
精 度
0.2s（根据具体使用情况而定）
电流信号:4…20mA
精度 :<0.1%
天线材质 YYD801、YYD802为PP/PTFE
YYD803 为316L不锈钢
通讯接口 HART通讯协议
过程连接 HHD801 （PP，PTFE天线） :G1-1/2 316L不锈钢，:
YYD802（棒式天线） :翻边法兰DN50，DN80，DN100，DN150
YYD803（喇叭口形式天线）:法兰DN50，DN80，DN100，DN150，DN200，DN250
电源 电源:24V DC（+/-10%），波纹电压:1Vpp
耗电量:max22.5mA
环境条件 温度:－40℃…＋80℃
容器压力（表压）－1…40bar
防爆认 ExiaII C T6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口:2个M20×1.5（电缆直径5…9mm）
Rosemount 3300 液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。Rosemount 3300 没有可移动零件，无需校准，几乎不受工艺条件的影响。凭借自上而下的液位测量和界面测量，您可控制您的液位。
罗斯蒙特3302导波雷达料位计-3300系列
规格
工作压力全真空至 580 psi（全真空至 40 bar）工作温度-40 至 150°C（-40 至 302°F）通讯协议4-20 mA/HART、Modbus探头类型硬单线、分段单线、软单线、软双线、同轴型、带 PTFE 涂层的探头
特点
Rosemount 3300 可配备多种探头，以适应大多数应用
n 、直接的液位测量，几乎不受过程条件
的影响
n 无活动部件，维护量少且无需重新标定
n 利用 M*riable 液位与界面变送器，过
程穿孔更少，安装成本更低
n 两线制技术和用户友好的组态界面使得安装
和调试简单易行
n 变送器功能全面、易于使用，具有稳定的现
场性
n 高度的应用零活性，拥有广泛的过程连接、
导波杆类型和配件
罗斯蒙特3302导波雷达料位计-3300系列
测量原理
通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进
行液位物位测量。当微波脉冲抵达具有不同介电常数的介质
时，部分能量被反射回变送器。
变送器利用次反射的余波测量界面位置。在上层产品表面
未被反射的部分微波继续向下直达下层产品表面然后也被反射
回来。其波速取决于上层产品的介电常数。
发射脉冲与反射脉冲之间的时差被换算成距离，由此计算出总
体液位或界面位置。反射强度取决于被测产品的介电常数。介
电常数越高，反射强度越大。
导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。
同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。
同轴电缆等效传输线原理图如图 2-1 所示。
图 2-1 同轴电缆等效传输线原理图
由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。
这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。
其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z
， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:
1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回
图 2-2 断路回波信号示意图
3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。
图 2-3 短路回波信号示意图
当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。
导波雷达测量系统原理:
导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。
导波雷达信号传播示意图如图2-4所示。
在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。
根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。
根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。
假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。
假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:
其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。
Y为介质的相对介电常数，
从为同轴电缆的相对磁导率(大多数液体其近似等于l}o
我们可以得到:
若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:
L可以表示为液位因罐体高度为H，***后得到的液位高度为:
h=H一L导波雷达测量系统示意图如图2-5所示。
图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。
点)和4mA输出电流。在导波杆末端到罐底的距离为L。
由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o
一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。
在罐体内实际显示的液位高度(即以下参考点作为零点)为:
hD = h一L。一L, 这里L+L、是液位的整体迁移量。
本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。
型号FMP50FMP51FMP52FMP54FMP53FMP55FMP56FMP57测量范围杆式4m;
缆式12m杆式10m;
缆式45m
同轴探头: 6m杆式4m;
缆式45m杆式10m;
缆式45m
同轴探头: 6m杆式6m杆式4m；
缆式10m
同轴探头6m缆式12m杆式4m
缆式45m应用液位液位/界面液位/界面液位/界面液位液位/界面固体料位固体料位过程连接3/4''螺纹螺纹、法兰法兰、Triclamp(卡箍)螺纹、法兰螺纹、法兰
Triclamp(卡箍)法兰3/4''螺纹螺纹、法兰材质 过程Alu、PBT、316LAlu、PBT、316L、AlloyCAlu、PFA、PTFE、Alu、PBT、316LAlu、PBT、316LAlu、PBT、316LAlu、PBT、316L、PAAlu、PBT、316L、PA、Steel密封VitonViton、Kalrez、EPDMPBT、316LGraphiteFKM、Kalrez、EPDMPFA、PTFEViton、EPDMViton、EPDM过程压力bar-1…6-1…40-1…40-1…400-1…16-1…40-1…16-1…16过程温度℃-20…80-50…200-50…200-196…450-20…150-50…200-40…150-40…150电源10.4…48VDC 90…253VAC10.4-48VDC90…253VAC缆绳承受力4mm: 2kN4mm: 5kN4mm: 2kN4mm: 10kN—4mm: 2kN4mm: 20kN
6mm: 20kN4mm: 20kN
6mm: 42kN
8mm: 42kN精度mm±2±2输出4-20mA/HART, PROFIBUS PA, FF基金会现场总线, 开关量输出4-20mA/HART, PROFIBUS PA, FF基金会现场总线, 开关量输出小介电常数1.61.6/1.41.6/1.41.6/1.41.6上层介质<101.61.
