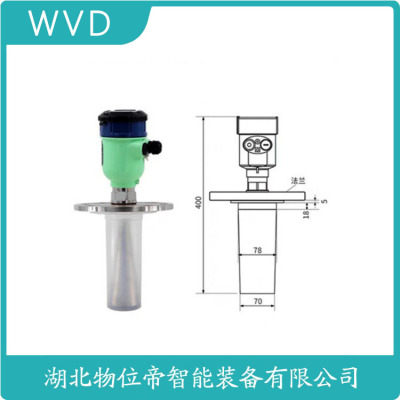

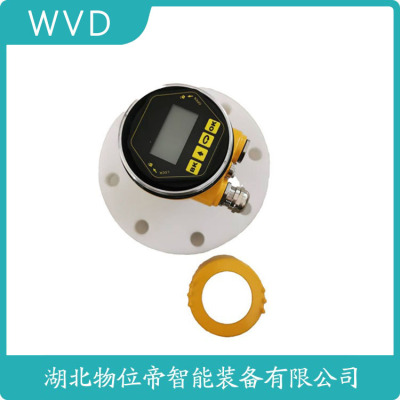

CNY-CGRD/80.30-C1P高频雷达料位计性价比高的
智能诊断与预测性维护功能
集成自诊断系统实时监测天线污染、元件老化等状态，信号质量指数（SQI）<70%触发警报。某粮仓应用使故障停机减少60%。温度漂移补偿确保长期稳定性0.01%/年。边缘计算在本地完成95%数据处理，仅上传关键参数。通过分析历史回波曲线，可提前2周预测介质特性变化导致的测量偏差。
VILTERA42044CX4M
WIELANDZ5.540.0325.0
WIELAND91.222.2004.9
WIELAND8113 BFK / 12 TOP K
WIELANDBAS GAESNLS 6 4,0 50
VILTER25269A
WIELAND25.648.4353.0
WIELAND96.231.2033.1
WEIDMUELLERCLI C 1-12 GE/SW 0240-0259 2-PAG
WIELANDZ5.574.0153.0
WIELANDST18/3S C1 F GN
WIELANDGST18I4KSBS 15H X11WS
WIELANDU2.257.2004.1
WEIDMUELLERDEK 5 FS 2, 4, 6...100
WIELANDU2.238.3100.1
WEIDMUELLERPOWERSTRIPPER 6,0
WIELAND8291 E / 4 / 8 Z OB
WIELAND05.545.2302.8
WIELANDGST18I4KSBS 15 X15SW
WIELAND9704 A /VG B
WIELAND96.053.6253.1
WEIDMUELLERKDSU M50 BN O NI 2 G50S
WIELANDR1.643.4150.0
WEIDMUELLERLMZFL 5/19/135 3.5SW
WIELAND83.217.2009.2
WIELANDST 72.7 /16 REVZ
WIELAND25.522.4253.0
WIELAND92.934.0753.0
WEIDMUELLERDIE SET TS35x7.5 (DS3575)
WEIDMUELLERMPC 17/17/10 trsp
VILTER2466R
WEIDMUELLERBLZ 5.08/10/180F SN OR BX
WIELAND8213 B / 2 S OB
WEIDMUELLERBLZF 5.08/16/180F SN OR BX
WIELANDGST18I4KSB- 15H 20GR01
WEIDMUELLERCLI C 3-9 SDR SG
美国K-TEK公司是世界上***的过程物位仪表制造公司之一。美国K-TEK公司成立于1975年。美国K-TEK公司产品遍布世界各个角落。美国K-TEK公司在多个国家设有分公司,凭借性的销售网络,美国K-TEK公司可向130多个国家提供K-TEK导波雷达液位变送器,K-TEK液位计,K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。
产品有:美国K-TEK导波雷达液位变送器丨
K-TEK液位计、K-TEK电子开关,K-TEK现场控制器,K-TEK法兰,K-TEK浮筒配件。The K - TEK guided wave radar liquid level transmitter, K - TEK level gauge, K - TEK electronic switch, K - TEK site controller, K - TEK special flange, K - TEK buoy accessories.K-TEK 型号,K-TEK 品牌,K-TEK 厂家,K-TEK 价格,K-TEK 代理,K-TEK 分销,K-TEK 现货,K-TEK 资料。K-TEK model, K-TEK brand, K-TEK manufacturer, K-TEK price, K-TEK agent, K-TEK distribution, K-TEK spot, K-TEK data.参考:
/?380.html
WIELANDDec-01
WIELAND96.232.1036.7
WIELAND25.343.0353.0
WIELANDREVOS MOT W 8X1,5 - 30
WEIDMUELLERLSF-SMT 5.00/12/135 3.5SN BK TU
WIELANDZ7.212.1327.0
WEIDMUELLERBLZP 5.00/18/270F SN BK BX
WIELAND25.179.0753.0
WIELANDGST15I3KSBA 15HW 60SW
WIELANDIVBS WK4 E - 6
WEIDMUELLERWS 10/5 MC M SDR
WIELANDGST15I2KSBS 15HW 30SW
WIELANDU2.207.1100.1
WIELAND25.500.2053.0
WEIDMUELLERLM 5.00/11/90 3.5SN OR BX
WEIDMUELLERLL2N 9.52/24/90 5.0SN GY BX
WIELANDST18/4 S WS
WEIDMUELLERKDKS1/EN LD 230VAC
WIELANDRST20I3K1-S 25 13SW
WEIDMUELLERBLF 5.00HC/03/90LH SN OR BX
WIELAND25.380.3553.0
WEIDMUELLERBLZP 5.08/04/180LH SN OR BX
WIELANDBAS GOT GD 10 M25 69 A1
WIELANDZ5.532.4125.0
WIELAND70.320.1628.9
WIELAND8105FUE/ 3C13 VR SWG GW
WEIDMUELLERVSPC BASE 1CL FG
WIELAND70.377.4835.1
WIELAND8513 SEGN/15 W THR OB
WIELAND8313 S / 8 G OB
WIELAND8113 S / 16 WF OB
WIELAND25.133.0553.0
VILTER2858G
WEIDMUELLERESG 9/6 MC NE WS
WIELAND96.021.0453.0
WIELAND92.232.2003.3
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D（2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
CNY-CGRD/80.30-C1P高频雷达料位计性价比高的
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。
给水加热器的结构与功能
给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。
加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。
表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。
加热器中液位测量的重要性
加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。
图1 卧式表面式给水加热器结构实物
合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。
加热器中液位测量的发展历程
给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。
磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。
浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。
图2 导波雷达液位计工作原理
随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。
导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。
导波雷达液位计的测量原理及优点
时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。
做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。
图3 单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图
那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。
单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。
那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:
L=D – C0.t/2
L=液位高度
D=容器高度
C0=真空中的光速
t=发射信号和反射信号的时间间隔
在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:
L真=D – C真.t/2
L测=D – C0.t/2
因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。
图4 7×S蒸汽探杆结构剖面图
通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。
对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:
在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:
C真=d/t问询，其中，d=125mm
获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。
小结
综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。
导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
特点
1、对蒸汽和泡沫有很强的抑制能力，测量不受影响；
2、不受液体密度，固体物料的疏松程度、温度、加料时的粉尘的影响；
3、低维护，高性能、高精度、高性，使用寿命长。
在现代工业的舞台上，测量各种液位是确保生产过程、运行的关键环节之一。而导波雷达液位计，以其的性能和精细的测量能力，成为众多行业的理想之选。导波雷达液位计是一种基于雷达技术的液位测量设备。它通过发射高频电磁波，沿着导波杆传播，当电磁波遇到液面时，会产生反射信号。液位计接收反射信号，并通过的计算和分析，确定液位的高度。导波雷达液位计具有许多的优势。首先，它的测量精度高。能够准确地测量出各种复杂工况下的液位，误差小，为生产过程的控制提供了的数据支持。其次，它具有很强的适应性。导波雷达液位计具有良好的稳定性和性。广东高温高压导波雷达液位计批发价格
在现代工业的浩瀚星空中，导波雷达液位计犹如一颗璀璨的科技之星，以其精细的测量能力和的性能，为众多行业的生产与发展提供着坚实的保障。导波雷达液位计是一种基于电磁波传播原理的液位测量设备。它通过发射高频雷达波，沿着导波杆传播，当遇到不同介质的分界面时，雷达波会被反射回来。液位计根据发射和接收信号的时间差，计算出液位高度。与传统的液位测量方法相比，导波雷达液位计具有诸多明显优势。首先，它的测量精度高，可以达到毫米级别，能够满足各种高精度液位测量的需求。上海导波雷达液位计报价导波雷达液位计在水处理厂准确测量水池液位，优化处理流程。
它的结构紧凑，占用空间小，可以直接安装在容器上，无需对容器进行大规模改造。而且，由于其性高，使用寿命长，减少了后期的维护和更换成本，为企业节省了大量的资金和时间。在实际应用中，导波雷达液位计发挥着重要的作用。在化工生产中，它可以实时监测储罐中的液位，确保生产过程的稳定；在石业，它用于测量油罐的液位，为油品的储存和运输提供准确的数据；在电力行业，它可以监测锅炉水位，保障发电设备的正常运行。总之，导波雷达液位计以其精细的测量、强大的适应性和便捷的安装维护，成为现代工业液位测量的优先设备。它犹如一颗闪亮的科技之星，照亮了工业发展的前行之路。
高温高压导波雷达液位计是一种的测量技术，在工业自动化领域具有重要的应用价值。它能够适应端环境下的液位测量需求，为化工、石油、天然气等行业的过程控制提供了的数据支持。在工业生产中，对于液体物料的测量是的。高温高压导波雷达液位计作为一种非接触式的测量工具，其重点在于使用微波脉冲来检测液面高度。与传统的浮子式或压力式液位计相比，这种雷达技术不仅能够在恶劣的工作条件下工作，而且还能提供更准确、更稳定的测量结果。导波雷达液位计具有较高的性价比。
在食品和制行业，导波雷达液位计的卫生型设计，使其能够满足严格的卫生要求，确保产品质量。随着科技的不断进步，导波雷达液位计也在不断和发展。新型的导波雷达液位计不仅在测量精度和稳定性上有了更大的提升，还具备了智能化的功能。例如，能够实现远程监控、自动校准、故障诊断等，为用户带来了更加便捷和的使用体验。总之，导波雷达液位计以其精细的测量、强大的适应性和便捷的使用，成为现代工业生产和仓储管理中的重要设备。它为各个行业的发展提供了有力的支持，是我们在追求、、生产过程中的伙伴。导波雷达液位计是一种的液位测量仪器。北京蒸汽补偿导波雷达液位计批发价格
导波雷达液位计在造纸厂浆池里，准确测量液位，优化生产过程。广东高温高压导波雷达液位计批发价格
针对上述可能存在的问题，研发人员不断探索新的技术手段加以克服。例如，通过改进信号处理算法提高抗干扰能力；采用涂层材料减少介质附着；优化机械结构设计便于清洗维护等等。这些努力都旨在进一步拓展该类产品在各种复杂环境中的应用范围。在未来的几年里，随着物联网（IoT）技术的发展，预计会有更多智能功能被集成到高温高压导波雷达液位计中。比如，预测性维护功能可以让用户提前发现潜在故障并及时采取措施；远程诊断功能则允许技术人员不受地理位置限制地监控设备状态。广东高温高压导波雷达液位计批发价格
