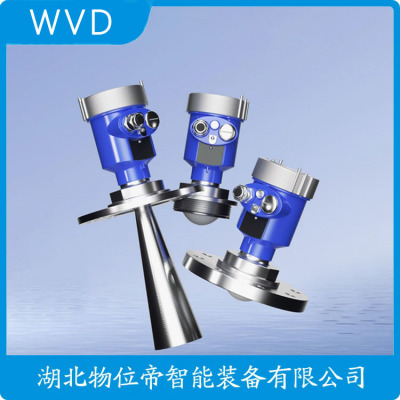

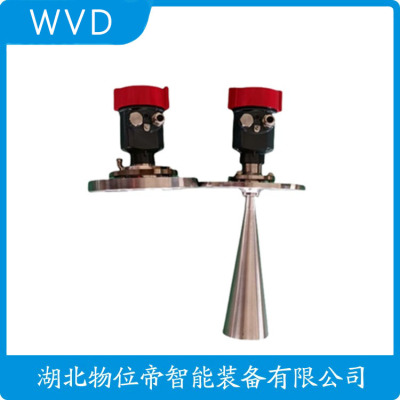

NR3100A011F1A雷达物位计产地货源
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
概述
蒸汽汽包是石油化工，发电等工业过程中的重要设备，保持液位稳定是汽包运行的重要条件。带气象补偿的导波雷达液位计克服了差压液位计，浮筒液位计，电接点液位计的缺点，维护量小，测量准确。
汽包液位测量的现状
目前，从汽包液位测量的基本原来来看，广泛使用的主要是基于连通器式和压差式两种原理。汽包液位测量的仪表主要有差压液位计，浮筒液位计和导波雷达液位计等仪表。
1. 差压汽包液位计。差压式汽包液位计测量原理是通过吧液位高度的变化转化成差压的变化来测量液位计，这种转换是通过平衡容器形成残币水柱实现的，其准确测量液位计的关键是液位与差压之间的准确转换。差压汽包液位计的有点事精度和稳定性高，运行中故障率低，维护量小，但这种测量方式的误差与汽包压力和参比水煮温度有关，需要进行汽包校准，且补偿计算复杂，此外还应考虑平衡容器温度变化造成的影响。
2. 浮筒液位计。浮筒液位计是基于浮力原理工作的。当液位计在0位时，扭力管受到浮筒中立产生的扭力矩大，扭力管转角处于0°。当液位逐渐上升至高时，扭力管受到浮力产生扭力矩，转过一个角度，变送器将该角度转换成4~20MA直流信号，该信号正比于被测量液位。这种测量方式介质的密度变化会对测量精度造成影响，受到机械振动也会造成读数不准确。
3. 电接点液位计。电接点液位计属于连通管液位计，原理是利用在锅炉水肿的电对筒体阻抗小而在蒸汽中的电对筒体的阻抗大的特性来测量液位。高压锅炉的锅炉水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，因而电接点街违纪指示值受气包压力变化的影响较小，能方便的远传液位信号。但是有取样传感器性差，电机机械密封易泄露，电使用寿命短，指示不连续，维护量大的缺点。
综上所述，由于汽包液位测量对象的复杂性，实际运行中的不确定因素和较大的测量误差，导致汽包液位计的测量常有较大的偏差。导波雷达液位计测量是一种的测量技术，克服了差压式，浮筒式，电接点等液位测量仪表的缺点，*汽包液位测量的需求。
导波雷达液位计测量原理及特点
1. 测量原理。导波雷达液位计是依据反射原理为基础的雷达液位计，电磁脉冲信号以光速沿钢缆传播，当遇到被测介质时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2. 特点。导波雷达液位计的优点是信号稳定，测量不受液体密度和电气特性影响，测量，测量与调校方便，安装成本低且维护方便。
3. 导波雷达液位计的选型及安装要求
选型。导波雷达液位计是靠传感器发射电磁波，因此传感器的选择是导波雷达液位计选型的重要部分。导波雷达液位计的传感器有杆式，揽式和同轴式三种类型。通常选用杆式传感器。当测量范围较大时，由于运输和安装不变，建议采用揽式传感器。
安装。导波雷达液位计的安装需考虑安装要求，容器特性和过程连接等因素。主要安装方式有以下两种:顶装或者侧装。
导波雷达液位计两种安装方式安装时应注意:安装时要导波雷达与关闭需要由适当的距离；避免仪表传感器下方有明显障碍物，阻碍雷达波顺利达到被测介质表面；不要将导波杆安装在进料口附近；传感器与设备底部要有一定距离，不能接触到罐底。
4. 气相补偿技术（GPC）。在高温高压条件下，电磁波信号在介质上方的蒸汽中的传播速度会降低，此时雷达测量的液位值将减小。选用带气相补偿的导波雷达，通过气相补偿功能队测量值进行补偿，可以得到一个准确的实际液位值。
导波雷达液位计在汽包液位计测量案例
在某锅炉装置的汽包上，汽包是产汽系统的主要部分，利用转化炉烟气段的高温热量和炉出口转化气高温余热，产出10.5MPA高压蒸汽，一部分作为工艺上的配汽参与反应，另一部分外送至高压蒸汽管网，实现设能的综合利用，提高装置的运行效率。由于汽包对于锅炉装置的重要性，测量汽包液位先后共使用了三种测量仪表:差压式液位计，普通导波雷达液位计，带GPC功能导波雷达液位计。由下图可知，通过实际测量，在高温时，普通导波雷达误差高达18%，带GPC时，测量误差仅为2%，带GPC功能导波雷达液位计在高温下测量数据比较稳定，真实。
三种仪表测量数据比较
总结
带GPC功能导波雷达液位计在测量高温高压的环境中，各项性能明显优于其他类型的液位计，不受工艺条件的线制，维护量小，性能。是在汽包液位测量的优选。
在香料生产的关键环节中，香精储罐的液位测量对于保障生产流程的稳定、产品质量的均一以及生产。雷达液位计作为一种的液位测量技术，凭借其的优势，在香精储罐液位测量领域展现出的性能。香精，作为赋予产品特定香气的关键成分，其生产过程涉及多种香料的混合与调配。香精通常具有高价值......
雷达物位计是一种微波物位计，它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。雷达物位计根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，终转化成与物位相关的电信号。能量辐射水平低，雷达物位计该设备使用能量波的是脉冲能量波(频率一般比智能雷达物位计低)。一般脉冲能量波的脉冲能量为1mW左右(平均功率为1μW左右)，不会对其他设备以及人员造成辐射伤害。 一、雷达物位计特点 1、通用性强:雷达物位计可用于连续测量液体及固体粉料、粒料及液体的物位；并可应用于腐蚀、冲击等恶劣场合；可向系统提供HART、4…20Ma、PROFIBUS-PA、基金会现场总线等信号接口； 2、防挂料:的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。 3、免维护:雷达物位计测量过程无可动部件，不存在机械部件损坏问题，无须维护。 4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。 5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。 另外:探杆和探缆可更换；HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，雷达物位计通过软件实现简单的组态设定和编程 二、雷达物位计输入 传感器接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2(其中C为光速)因空罐的距离E已知，则物位L为:L=E-D 三、雷达物位计输出 雷达物位计通过输入空罐高度E(=零点)，满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4-20mA输出。 四、雷达物位计注意事项 测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。 若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。 理论上测量达到天线的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的至少100mm。 对于过溢保护，雷达物位计可定义一段距离附加在盲区上。 小测量范围与天线有关。 雷达物位计随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
一、工作原理
JK系列智能雷达液位计是嘉可仪表推出的新一代高性能物（液）位测量解决方案产品。雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达接收到微波脉冲并将其传输给处置电路，处置电路通过智能化的软件识别出正确的回波，距离被测物表面的距离D与脉冲的时间行程T成正比:
D = C *T/2
其中C为光速，因安装高度（雷达天线到0参考点的距离）E已知，则物（液）位L为:L=E-D
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
二、智能雷达液位计产品特点
1、不受温度、压力等外界环境影响；
2、波束小，能量集中，抗干扰能力强，度高；
3、系统设计采用工业级标准芯片，稳定性高，工作温度范围宽；
4、128*64点阵图形液晶，可同时显示水位、流量、累计流量和系统时间；
5、RS485通信接口，可实现数据的远距离传输；
6、软件设计智能化，有多种标准渠型可选，还可对非标准的水槽进行现场组态；
7、集成了温度补偿电路，可消除温度对测量数据的不良影响；
8、精度高、稳定性好；
9、低功耗；
10、主控制器和传感器采用分体式设计，并可按照现场环境改换不同量程的传感器；
11、结构、安装便捷；
12、防潮、防尘、防绣蚀；
13、防雷击、防射频干扰；
三、适用范围
1、水文测量与监控
2、城市及供水系统
3、循环水及污水处置系统
4、工业现场液位、流量的测量与控制
