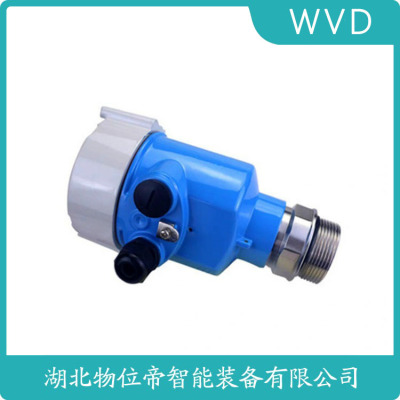

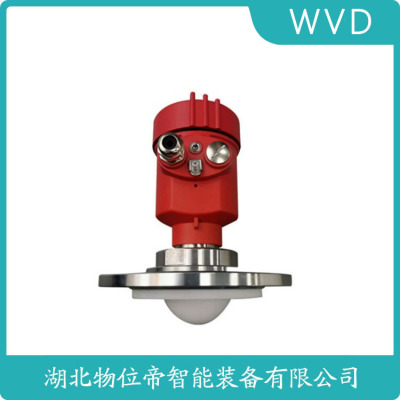

SIN-RD1000-LZ5M雷达液位计

　　SIN-RD1000-LZ5M雷达液位计

　　固体物料测量的特殊挑战与解决方案

　　粉煤灰等低介电常数（ε=1.5-2.5）物料需选用80GHz雷达，发射角＜4°的聚焦天线增强信号反射。某水泥厂实测表明，26GHz雷达在生料粉仓中的回波强度仅-90dBm，而80GHz型号达-65dBm。粉尘环境推荐使用空气吹扫法兰（0.2-0.5MPa洁净空气），防止天线积灰。最新自适应算法可过滤料堆斜面引起的多重回波，有效测量范围扩展至50m。料仓进料时，频率调制技术能区分下落物料与真实料位，抗干扰能力提升60%。

　　如何确保安装满足IP67的要求:1.请确保密封头未受损

　　2.请确保电缆未受损

　　3.请确保所使用的电缆符合电气连接规范的要求

　　4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①

　　5.请拧紧电缆密封头，见②

　　6.请将未使用的电气接口用盲堵堵紧，见③

　　<  调试方法

　　RBRD10 系列有三种调试方法:

　　VEGA导波雷达物位计，威格导波雷达物位计VEGA超声波液位计，威格超声波液位计

　　VEGA音叉振动开关，威格音叉振动开关

　　VEGA控制器，威格控制器

　　VEGA超声波物位计，威格超声波物位计

　　VEGA显示器，威格显示器

　　VEGA压力变送器，威格压力变送器

　　VEGA液位计，威格液位计

　　SIN-RD1000-LZ5M雷达液位计

　　发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。<  供电电压

　　(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。

　　(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。

　　(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。

　　RS485／Modbus 供电电缆应使用屏蔽电缆线。

　　电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。

　　SIN-RD1000-LZ5M雷达液位计

　　的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!请遵守当地电气安装规程的要求；

　　请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；

　　请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。

　　<  防护等级

　　本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
