HD-RD120A雷达液位计
雷达物位计在液体测量中的优势
相比超声波仪表，雷达波不受蒸汽、真空或压力（可达10MPa）影响。某炼油厂重油储罐应用案例显示，26GHz雷达在介电常数ε=2.1的介质中仍保持±5mm精度。两线制雷达功耗＜4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法可识别液面波动，通过多点平均将动态误差降低80%。测量粘稠液体时，70GHz高频雷达能穿透挂壁沉积物，真实液位检出率＞99%。

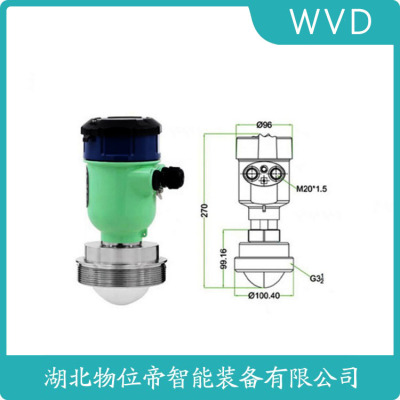

HD-RD120A雷达液位计
应用:高温环境测量块料或颗粒测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
VEGA雷达液位计在石油化工行业中得到广泛的使用。雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警操作等。加装保护箱一方面可避免液位计直接遭受雷击，更重要的是可增加一层屏蔽空间,可有效的减少闪电电涌对设备的损坏，建议的液位计均可加装金属保护箱。为加强雷达液位计防护的系数，可考虑加装适配的信号浪涌保护器，浪涌保护器应装在仪器保护箱内。信号浪涌保护器两端接线长度不应大于0.5 m，浪涌保护器的接地端子应于雷达液位计的接地端子相连接。
VEGA雷达物位计技术发展。随着科学技术的发展，不断有新型物位计出现。目前市场上的物位计其外壳体与法兰一般是设计成一体的，外壳体上的表头不能旋转，天线的发射角度也是一成不变，当需要 360度调节旋转角度时，一般需要拆卸法兰，然后重新安装，费时费力，另外现有的雷达物位计存在外形尺寸偏大、电子部件密封效果差、无法有效去除干扰等问题。360度旋转式雷达物位计，包括外壳体、外壳上盖、罩体、连接法兰和平法兰，外壳体内设有空腔，空腔内设有电源板，外壳体的下端设有扩径的罩体，罩体的内部空腔中装配有天线盒，罩体的下端面呈斜面，罩体的下端口处对应设有斜置的外环边，外环边上均匀布置 4个环形通槽，罩体的下端安装一连接法兰，连接法兰包括连接管，连接管的上下两侧对应设置有上法兰盘和下法兰盘，上法兰盘的上端面通过环形通槽中的 T型螺栓与罩体固定，下法兰盘的盘面上设置两个环形通槽。
FX61.XXAFA1HKMXX L=23mFX61.XXAGB1HKMXX L=10M
FX61.XXAGB2HKMAX L=10M
FX62.XXAGD1HKMXX L= 14m
FX62.XXAGD1HDMXX L=20m
FX62.XXAND1HDMXX L=10m
BR64.XXBB1CHAMXXBR64.XXGW1AHKMA
BR64.XXFTIRHTMX
BR64.XXBA1EHAMXX
BR66.XXANGX1DHTMAX L=12M
BR14.X1JA1GV1
SWING51.XXSGATPVL
SWING61.XXGAVXPRX
1．显示／按键2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
