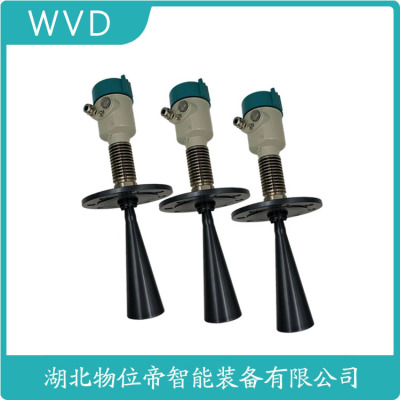

HDK-RD604雷达物位计生产厂
导波雷达液位计中的导波杆有什么作用？导波雷达液位计的工作原理是沿导波杆向下引导微波脉冲到达测量的介质后，部分信号会被反射回来，然后通过测量信号发射到接收的时间差获得测量介质的液位高度。
一般导波雷达液位计主要适用于小量程储罐、几何形状以及内部有障碍物的复杂储罐的测量。主要用于测量带有蒸汽、起泡、冷凝水的工况。上文提到导波杆，就有客户很好奇导波杆在导波雷达液位计中，它有什么作用呢？本文接下来就主要对这一问题进行讲解。
导波雷达液位计的杆限长度为6m，可以直接安装，并且底部通常不需要固定。但是杆子大于3m以后，运输、安装、维护都会很不方便，因此在实际生活中，一般3m以下才会选用杆式导波雷达液位计。导波雷达液位计的杆主要是用来导波跟放大信号使用，使得波形更清晰，如此有利于准确测量，提高测量精度。
导波雷达液位计主要特点
1、通用性强:该液位计能够测量液位及料位，同时满足不同温度、压力、介质的测量要求，限的测量温度甚至能达800℃，而限压力甚至能达5MPa。并且该液位计还可应用在腐蚀、冲击等比较恶劣的场合。
2、防挂料:设计的电路设计跟传感器结构，让其测量能够不受传感器挂料影响，也不需要定期清洁，避免错误测量。
3、无需维护:由于该液位计在测量过程中没有可动部件，因此不会有机械部件损坏问题，也就不需要维护。4、抗干扰:该液位计是接触式测量，抗*力很强，能够克服蒸汽、泡沫及搅拌对正常测量的影响。5、准确:该液位计测量多样化，让测量变得更加准确，且测量不受环境变化的影响，工作稳定性较高，同时使用寿命较长。
以上就是关于导波雷达液位计中的导波杆有什么作用？这一问题的讲解，如果有其它见解或者不明白的地方都可以在评论区留言讨论哦！
瑞士ABB导波雷达液位变送器原装导波雷达物位变送器
MT系列导波雷达是目前世界上获得IEC 61508 用于SIL2和SIL3环境下的物位变送器。
导波雷达的自监控功能可以不间断的检测有可能引起失效或虚假信号的故障。 此设备别具特地将图像化显示并入到全数字化电子模块中。利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设置。为了便于在全世界范围内的调试， 菜单的语言有多种不同选项。微波脉冲通过刚性探杆或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无能量损失。
客户获益:微波不受温度, 压力, 比重和蒸汽的影响安装简单无活动部件连续不断的轻微挂料不影响测量适用于真空环境与非接触式雷达和超声波变送器不同, 无需担心发散角更多能量可以返回, 测量更无复杂设定, 不需要计算机和程序员嵌入式波形显示屏幕 (示波器)
适用行业:油气精炼制和生物技术电厂纸浆造纸钢铁化工食品和饮料海运
瑞士ABB导波雷达液位变送器厂家直销导波雷达液位变送器
MT5100
MT5100系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中.
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。综述
MT5000系列导波雷达变送器别具特地将图像化显示并入到全数字化电子模块中。
利用这种新的模式，ABB同时实现了在模块上波形显示和易于操作的选择式菜单设
置。 为了便于在全世界范围内的调试，菜单的语言有多种不同选项。 MT5000系列
导波雷达变送器在苛刻的应用工况下表现出的性能。 微波脉冲通过刚性探杆
或柔性钢缆直接传导到被测介质表面。 整体无活动部件， 并且由于发散角小而无
能量损失。 多种腔体连接器和探杆形式可选，以满足不同工况需求， 例如缓冲
罐、加热器、成品罐和分离器。标准的探杆材质为316L不锈钢， 另外有其它材质
可供选择， 比如用在酸性或腐蚀性工况下的哈式合金和蒙乃尔材质。数据
特点只需一个过程接口就可以同时测量液位和界位图形化波形显示全数字化电子技术信号不足报警多种接液材质可选雷达波沿着导杆传播-消除需要回波和可限度减少信号损失无活动部件2线制回路供电长度由0.3~19.8米探杆类型有硬杆, 软缆和同轴
如有需求，请见:瑞士ABB导波雷达液位变送器原装
经济性分析与选型建议
80GHz雷达价格是26GHz的1.5-2倍，但在低ε介质中可减少50%无效采购。某电厂案例显示，替换差压变送器后年维护成本从3万降至5000元。四线制分体设计节省电缆，300米传输仅需0.5mm²线径。无线版本免除布线，但需5年更换电池（典型功耗18mW）。行业数据显示投资回报期平均1.8年，主要来自减少的停机损失。
导波型雷达物位变送器发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
多种过程连接方式及探测组件的形式，导波型雷达物位变送器适于各种复杂工况及应用场合。如:石油、化工、电力治金、等高温度高压力、强腐蚀的酸碱或粘稠的、混浊的含有杂质及小介电常数介质等。
是化工行业中的一种液位测量仪器，广泛应用于各行各业，受到了用户们的与喜爱。导波雷达又分为，杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。今天小编想给大家介绍杆式导波雷达液位计，看看它有哪些特点。
首先杆式导波雷达利用传输时间来测量介质的液位，它只需测量电磁波的传播时间，不需要对信号进行处理和识别，因此介质的变化对导波雷达液位计的测量性能没有太大影响。另外介质密度的变化对导波雷达液位计的测量没有影响，介质密度的变化主要影响淹没在介质中物体的浮力，但不影响电磁波在导波体中的传播。
其次雾和对杆式导波雷达液位计的测量也是没有影响的，因为电磁波不会在空间中传播，因此雾不会影响信号衰减，泡沫也不会散射信号并损失能量。而且导波管上介质的沉积和污垢对液位测量影响也是不大的。
一点也是很多用户选择杆式导波雷达液位计测量液位的重要原因，杆式导波雷达能耗低，液位计的导波体作为信号到液位的传输位置提供了一个有效的通道，信号的衰减保持在很小的程度，因此可以用来测量介电常数低的介质的液位。此外，由于导波雷达的能耗较低，采用回路电源代替单独的交流电源，节省了大量的安装成本。

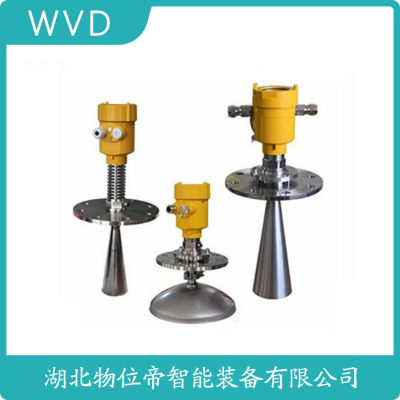

HDK-RD604雷达物位计生产厂
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
RF2000系列导波雷达物位变送器是我公司与美国FOX仪表有限公司合作设计、制造的具有自主知识产权的导波雷达物位计，该产品经多年两地雷达液位专家的联合研究和开发。电 源:24VDC (12～30V)
输出信号:4～20mADC带HART通讯协议
负载电阻:≤650Ω
环境温度:-40～65℃
相对湿度:0～99%
大粘度:8000CP介电常数:εr≥1.4
重 复 性:≤2mm
诊断报警:低报3.6mA 高报:22mA
电气接口:标准1/2”NPT内螺纹
防护等级:IP67
阻尼时间: 0～30s可调
用户界面:3按键+LCD液晶显示
介质温度:常温≤120℃ 中温≤200℃ 高温≤520℃
公称压力:普通≤2.5MPa 中压≤10.0MPa 高压≤32.0MPa测量范围:同轴、杆式≤6.1m 缆式≤21m
精 度:同轴、杆式≤±0.1%FS 缆式≤±0.3%F
防爆等级:本安型:ExiaIICT1～T6 隔爆型:ExdIICT1～T6
HDK-RD604雷达物位计生产厂
雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
反射的脉冲信号沿缆绳传导到仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为:L=E-D
通过输入空罐高E（=零点），满罐高F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
液体及固体测量，复杂过程条件。
参数: 工作频率:6.8GHZ
测量范围:缆式:0-30m；杆式、同轴式:0-6m
重复性:±3mm
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S（根据具体使用情况而定）
输出电流信号:4-20mA
精度:<0.1%
通讯接口: HART 通讯协议
过程连接: G1½A/G2A/1½NPT
法兰DN50，DN80，DN100，DN150
过程压力: -1-40bar
电源: 电源:24VDC(±10%),纹波电压:1Vpp 耗电量:max 22.5mA
环境条件: 温度-40℃～+80℃
防爆/防护等级: EXiaIICT6/IP68
两线制接线: 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口:2个M20×1.5(电缆直径5--9mm)
H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是测量距离。
注意:
只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。
订货需知:
为了能好的为您提供服务，请您根据您的实际情况，参照选型指南（未尽事项，请来电咨询），慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后，可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。
按设计和使用要求未能选出适当的仪表时，请提出问题和要求，我们的人员将协助您选型或为您设计制造的产品，请提供下列资料:工作压力、工作温度、介质名称、对材料的要求等。
一、前言
在形形的传感器大军中，液位计占有重要的，它是我们生产生活的保障。市面上出现的液位计有数十余种，目前企业常用的有浮筒液位计、浮球液位计、差压式液位计、导波雷达液位计等。
二、浮筒液位计
1、 工作原理 浮筒液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。
2、特点及适用场合
2.1现场指示、远传兼容；
2.2测量范围大，大可达3000mm；
2.3工作，良好的精度和灵敏度；
2.4耐高温、高压，耐腐蚀性能强；
2.5现场调试方便，易于检查和维护。由于它直观、稳定、性高、因而对连续生产的炼油、化工中的重要容器、设备，如塔类、贮罐中间容器等的液位测量都适用，但不适合高粘度介质液位的测量。
3、故障现象及处理
3.1高输出:检查过程变量是否超出范围；检查接线端子、针脚或插座；检查电源电压；电子线路组件故障。
3.2输出不稳定:检查线路电压；是否有间歇短路、开路或多点接地；电路板故障。
3.3无输出或低输出:检查线路电压；是否有短路或多点接地；检查信号线性；检查回路电阻；检查量程；电路板故障；赃物在浮筒内部堆积。
三、 浮球液位计
1、工作原理
浮球液位计结构主要是基于浮力和静磁场原理设计生产的。带有磁体的浮球在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用，使串连入电路的元件(如定值电阻)的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过测量电学量的变化来反映容器内液位的情况。
2、特点及适用场合
2.1结构简单、使用方便
2.2性能稳定、使用寿命长、便于安装维护 几乎可以适用于各种工业自动化过程控制中的液位测量和控制，可以广泛运用于石油加工、食品加工、化工、水处理、制、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与检测。
3、故障现象及处理
3.1现场变化，显示不随液位变化:检查转轴与变送器是否接触良好；检查电源电压；检查零点、量程；传感器故障；电路板故障。
3.2实际液位变化，现场不变化:外平衡杆与转轴脱开；重锤未调整好；内连接件松动脱落；球杆变形；浮球脱落；浮球破裂；介质汽化
四、差压式液位计
1 、工作原理
差压式液位汁是利用容器内液位改变时，由液柱产生的静压也相应变化的原理而工作的，如图1所示。差压变送器的一端接液相，另一端接气相时根据流体静力学原理，我们知道，变送器正压室受到的压力为:Pl=P气十ρgH。式中H:液位高度;ρ:介质密度;g:重力加速度;P气:气相压力。图1差压变送器测量液位计示意图 差压变送器负压室压力P2=P气，则正负压室的差压为:ΔP=P1-P2。通常，被测介质的密度是已知的。因此，测得差压值就能知道液位高度。
2、特点及适用场合
2.1可做到高密封、防泄漏
2.2高温、高压、高粘度、强腐蚀性条件下地测量液位
2.3全过程测量无盲区、显示醒目，读数直观，并且测量范围大 配上液位报警、控制开关，可实现液位或界位的上下限报警和控制。安装方便，容易实现远传和自动调节，工业上应用较多。为比较成熟的液位测量仪表，测量精度较高，维护量少。单法兰(单引压线)液位计一般用于敞口或常压容器，密闭带压设备应选用双法兰(双引压线)液位计。
3、故障现象及处理
3.1液位变化较大:介质波动大或汽化严重；上引压线或下引压线不畅通；介质有结晶；毛细管内传压介质跑损；膜盒损坏；伴热温度过高。
3.2显示不变化:切断阀未打开；引压线堵塞；量程、零点未调整好；膜盒处有杂物堆积；毛细管被挤压不通；电路板故障。
五、导波雷达液位计
1 工作原理
导波雷达液位计的基础是电磁波的时域反射原理，微波脉冲不是通过空间传播，而是通过金属导波杆传播，当遇到与液面的接触面时，由于波导体在气体和液体中的导电性能不同，使波导体的阻抗发生骤然变化，从而产生一个液位原始脉冲，同时在波导体顶部具有一个预先设定的阻抗，该阻抗产生一个的基本脉冲，雷达液位计检测到液面脉冲后与基本脉冲进行比较，从而计算出液面高度。
2、特点及适用场合
2.1测量不受罐体形状的影响
2.2不受介电常数、温度、压力和密度的影响
2.3不受物位表面波动、粉尘、蒸汽和泡沫的影响
2.4测量长度可以灵活变更，无须标定
2.5测量结果具有高精度、可重复性、高分辩率
2.6 适用的压力范围高达40bar 导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
3、与普通雷达液位计的比较
3.1普通雷达为非接触式测量，导波雷达为接触式测量，这样就意味导波雷达更需考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装和维护更加困难。普通雷达可以互换使用，而导波雷达由于导波杆(缆)长度根据原工况固定，一般不能互换使用，受此影响导波雷达的选型要比普通雷达麻烦。测量固体物料时，导波雷达还要考虑导波杆(缆)的受力情况，也是由于受力的原因一般用导波雷达的测量距离不会很长，而普通雷达在30、40m的罐体上应用比较常见，甚至可测到60m。另外一般的导波雷达还有底部探测功能，可以根据底部回波信号能测量值加以修正，使信号更为稳定准确。
3.2不过在一些工况导波雷达有明显的优势，如罐内有搅拌，介质波动大，这样的工况用底部固定的导波雷达测量值要比变通雷达稳定；还有小罐体内的物位测量，由于安装测量空间小(或罐内干扰物较多)，一般普通雷达不适用，这时导波雷达的优势就显现出来了；再有是低介电常数的工况，无论雷达还是导波雷达测量原理都是基于介质介电常数差别，由于普通雷达的发射的波是发散的，当介质介电常数过低时，信号太弱测量不稳定，而导波雷达波是沿导波杆传播信号相对稳定。
4、故障现象及处理
4.1液位、输出百分数与回路值波动:重新组态探头长度和偏差；依靠其他设备确认准确液位；调整阻尼系数；重新组态回路值。
4.2不论液位高低，输出为同一数值:确认探头长度；调整偏置值，已达到数值。
4.3无液位信号:检查介质介电常数；液位在顶部过渡区，组态时没有设置；线路板或16针连接器工作不正常；检查探头长度组态；可能有介质在探头上搭桥；介电常数选择不正确。4.4.4输出或大，或小，不:介质不纯，如油带水；介质或杂物在探头上搭桥；导波杆堵塞；有泡沫或粘稠物；探头顶部密封处有杂物
六、常用液位计的使用
1、安装使用及注意事项
1.1上、下法兰不能偏向受力；
1.2表体要垂直；
1.3各附件连接；
1.4要考虑到日后操作、观察、检修的方便；
1.5投用时一般先打开上切断阀，后开下切断阀；
1.6尽量避开震动较大部位。
2、液位计的选型原则
2.1考虑工况，如介质的性质、工作温度、工作压力、是密闭容器还是敞口容器等的要求。
2.2考虑工作要求，性、测量精度、测量范围等。
2.3经济性要求。综合考虑上述要求，选出合适的液位计。
结论 本文介绍了几种常用的液位计的工作原理、特点及适用场合、应用故障和排除、安装使用注意事项及选型原则。给读者在应用时做参考。
