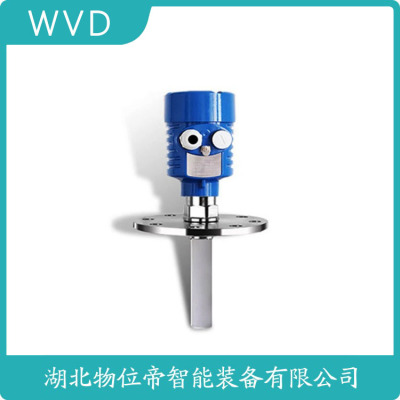

CZSRD905雷达物位计厂家报价
防爆认证与安全防护设计
化工领域需满足ATEX/IECEx防爆标准，隔爆型（Ex d）外壳可承受1.5MPa内部爆炸压力。本安型（Ex ia）设计限制回路能量<1W，适用于Zone 0区。整体防护等级IP68，可短时浸没10米水深。某油气平台案例显示，通过API 670标准的雷达料位计MTBF超15年。最新光纤传感技术彻底消除电火花风险，已用于氢气储罐监测。
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。

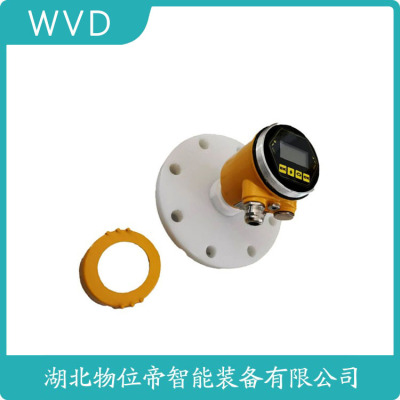

CZSRD905雷达物位计厂家报价
导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，适合卧罐和其他小型。也是安装空间有限的地下储罐的理想选择。
计采用时域反射原理（TDR）进行测量。其工作原理是:电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。
导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。根据介质特点，选择合理的安装位置，避免影响测量效果。
对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ 内，可将导波杆固定。导波杆与容器底部需有间隙，间隙至少为５ｍｍ。导波杆不得接触设备管嘴，需有的安装空间即可。而对于软缆类导波雷达液位计，导波缆杆接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。若金属容器壁光滑，导波雷达与设备内壁之间的水平距离小间隙为100ｍｍ，若是容器存在干扰物其小间隙则更大，以制造商资料为准。
摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
YLPS60导波雷达液位计，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
导波雷达液位计工作原理:
导波液位计雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
烨立导波雷达液位计主要参数:
（1）测量对象:小介电常数的液体
（2）测量范围: 0～6m（杆式）、0～30m（缆式）；
（3）过程连接:法兰DN50，DN80，DN100，DN150；
（4）介质温度:-40～250℃；
（5）过程压力: -0.1～2.0MPa；
（6）工作频率: 100MHz～1.8GHz；
（7）测量精度: ±10mm；
（8）分辨率: 1mm；
（9）采样: 回波采样54次/s；
（10）输出电流信号:4～20mA+ HART通讯协议；
（11）电源: 24VDC(±10%)纹波电压:1Vpp；
（12）耗电量: max22.5mA ；
（13）外壳防护等级:IP68；
（14）防爆等级:EXiaIICT6 ；
（15）两线制接线:仪表供电和信号输出共用一根两芯电缆；
（16）电缆入口:M20×1.5(电缆直径5～9mm)
1、应用:液体、固体颗粒2.测量范围:20米3.过程连接:螺纹、法兰4.介质温度:-40~250℃5.过程压力“-0.1~2MPa6.精度:±3mm7.频率范围:100MHz-1.8GHz8.防爆登记:Exia Ⅱ CT6 Ga Exd ia Ⅱ CT6 Gb9.防护登记:IP6710.信号输出:4…20mA/HART(两线）
导波雷达液位计单缆或单杆产品概述
导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，转化成与物位相关的电信号。
导波雷达液位计单缆或单杆适用范围及特点:
导波雷达物位计用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，高测量温度可达800℃，大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
导波雷达物位计主要技术参数:
正常工作条件:
环境温度:-20～50℃；
相对湿度:5%～100%（包括直接湿）；
环境压力:86kPa～108 kPa；
测量范围: 0～6米，缆式大可达35米；
过程连接: 螺纹 或者法兰；
过程温度: -40 -250℃；
过程压力: 0.1～6Mpa；
工作频率: 1.8GHz；
响应速度: ≥0.2s（根据具体情况而定）
重 复 性: ± 3mm ；
分 辨 率: 1mm ；
电流信号: 4～20mA/HART；
精度: ‹0.1% ；
通讯接口: HART 通讯协议 ；
电源: 24V DC(+/-10%) /波纹电压:1Vpp；
耗 电 量: max22.5mA ；
防爆认: Exia II CT6 ；
外壳保护等级: IP68；
两线制接线: 供电和信号输出公用一根两芯线；
电缆入口: 两个M20ⅹ1.5（电缆直径5 … 9mm）。
三、导波雷达物位计型号及说明:
