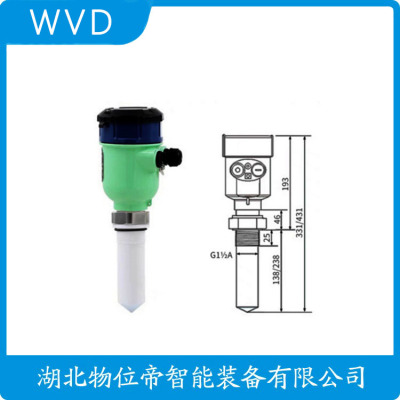

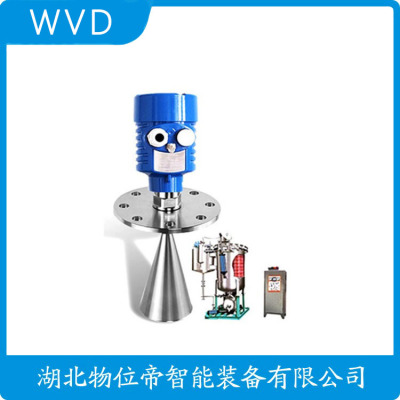

导波雷达液位计706-512A-010/7CT-1100-A10-20-2500工厂

　　导波雷达液位计706-512A-010/7CT-1100-A10-20-2500工厂

　　雷达物位传感器的测量原理

　　雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。

　　Endress+Hauser导波雷达液位计 Levelflex FMP54 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP54适用于油气、化工和电力等行业的高温高压测量场合免维护的液位和界面连续测量仪表适合在油气，化工和电力等行业的高温高压场合应用温度范围: -196至 +450 °C, 压力范围: -1至+400bar Levelflex FMP55 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP55的多参数技术实现界面测量免维护的液位和界面连续测量仪表用一台仪表可以同时地监测界面和液位总值温度范围: -50至 +200 °C, 压力范围: -1至+40bar Levelflex FMP56 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP56适用于固体散料物位测量的经济、的基本型仪表免维护的固体散料连续测量仪表高性价比温度范围: -40至 +120 °C, 压力范围: -1至+16 bar Levelflex FMP57 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP57适用于固体散料物位测量的标准传感器，满足zui高测量要求。免维护的固体散料连续测量仪表标准传感器-开发过程符合IEC 61508标准，单台仪表满足SIL2， 同构冗余条件下达SIL3温度范围: -40至 +185°C, 压力范围: -1至+16 bar Micropilot FMR50 - 雷达物位仪雷达测量 行程时间原理 Micropilot FMR50适用于液位测量的基本型仪表非接触、免维护的液体测量,同时能有效介质的渗透高性价比温度范围: -40至 +130 °C, 压力范围: -1至+3 barEndress+Hauser导波雷达液位计 Levelflex FMP50 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP50适用于液位测量的基本应用免维护的液位和界面连续测量仪表高性价比温度范围: -20至 +80 °C, 压力范围: -1至+6 bar Levelflex FMP51 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP51满足液位测量zui高要求的标准传感器免维护的液位和界面连续测量仪表标准传感器-开发过程符合IEC61508标准，单台仪表满足SIL2， 同构冗余条件下达SIL3温度范围: -40至 +200 °C, 压力范围: -1至+40 bar Levelflex FMP52 - 导波雷达物位仪导波雷达测量 行程时间原理 Levelflex FMP52带涂层的探杆，适用于腐蚀性液体测量免维护的液位和界面连续测量仪表探杆表面涂层，适用于腐蚀性液体温度范围: -50至 +200 °C, 压力范围: -1至+40 bar Levelflex FMP53导波雷达测量 行程时间原理 Levelflex FMP53满足生命科学和食品行业的zui高卫生要求免维护的液位连续测量仪表满足生命科学和食品行业的zui高卫生要求温度范围: -20至 +150 °C, 压力范围: -1至+16bar

　　洞察 智控未来:YF-LDYW-V1系列物液位计

　　在工业过程控制领域，物位测量的度与稳定性直接影响生产与效率。YF-LDYW-V1系列雷达物凭借其非接触式智能测量技术，为液体液位与固体料位监测提供了高性的解决方案，成为替代高端仪表的国产化标杆产品。

　　革新测量原理:时域反射技术（TDR）该系列基于时域反射原理，通过发射毫米波电磁脉冲（光速传播）沿钢缆或探棒传输。当抵达介质表面时，部分能量被反射回接收装置。仪表计算脉冲往返时间差，结合光速常数，实时解算高度，实现全量程无接触测量。

　　核心技术优势

　　高精度抗干扰±3%测距精度，分辨率达0.001m（1mm）。采用算法智能识别虚假信号，过滤蒸汽、粉尘、泡沫等复杂工况干扰，数据真实。端工况适配支持-200℃至800℃超宽温域，耐受400bar高压，兼容真空环境（介电常数>1.2），适用于原油、挥发性液体、高温熔融物及粉煤、原煤等固体。工业级稳定设计高稳定性元器件，电源模块防护全输入/输出线路防雷抗短路IP65防护等级，0-100%湿度环境无忧运行智能化运维TFT彩屏实时显示数据，遥控器远程操作4~20mA/RS485双模输出，支持数据自动上传至云端平台双路报警继电器增强管控

　　应用场景全覆盖

　　介质类型

　　典型应用场景

　　液体

　　储油罐、化工反应釜、污水处理池

　　高粘稠浆料

　　泥浆仓、食品加工罐

　　固体颗粒/粉末

　　煤仓、水泥料仓、谷物储仓

　　环境

　　真空干燥设备、高温熔炉

　　安装便捷 低耗耐用

　　灵活安装方式:顶部/侧面/旁通管/导波管安装功耗设计（0.5W），DC12-24V宽电压供电结构轻量化，维护成本近乎为零

　　技术参数概要

　　量程:0-5/10/15/25m（大可扩展至70m）供电:DC12-24V环境适应性:-20℃~+60℃（仪表本体）通讯:4~20mA / RS485防护:IP65

　　YF-LDYW-V1系列以毫米波雷达技术为核心，融合智能算法与工业级硬件设计，重新定义非接触物位测量的精度边界。无论是炼油厂的高危储罐，还是食品厂的卫生级容器，亦或是矿区的粉尘料仓，它提供持续稳定的数据，助力企业实现精细化、智能化生产管控。

　　导波雷达液位计的技术参数如下:

　　精度 液体:量程小于15m时，±5mm；量程大于15时，测量值5mm±0.05%

　　温度 飘移 0.01%/℃，重复性 2mm，介质温度 -50～250℃，法兰温度 -30～200℃/-30～150℃，防爆型环境温度 -30～60℃/-30～55℃，防爆型耐压 40bar，表头显示 LCD，可选标准输出 4～20mA/HART，故障诊断输出 22mA，供电 18～35VDC/ 小于28VDC，防爆型外壳材料 铸铝还氧涂层，防护等级 NEMA(IP65)，防爆 ATEX II 1G 或II 1/2 D T 100℃ EEX ia II C T6...T3或EEX ia II B T6...T3，重量 2Kg(无探头)

　　导波雷达液位计706-512A-010/7CT-1100-A10-20-2500工厂

　　美国麦格纳丘MAGNETROL自从1932年设计并开始销售物位控制仪表以来，MAGNETROL的名字就一直代表了**的质量和不断的。

　　麦格纳丘MAGNETROL的产品服务于100多个国家的工业控制领域。无论在石化、化工、炼油、陆上平台、海上平台、热电厂、核电厂，还是在造纸、医、食品、饮料及水处理行业，均可看到麦格纳邱的产品。凭借多样化**的物位/流量测量技术，麦格纳邱在物位/流量仪表市场上有着不可替代的。根据工业控制领域的工况复杂的特点，麦格纳邱开发了许多运用不同技术的产品。

　　从早的麦格纳丘MAGNETROL浮球开关到*新的导波雷达液位计，共有七大不同技术的产品。如:浮筒液位变送器、磁浮子液位计、磁翻板液位计、浮球液位开关、热式气体质量流量计、超声波液位计、液位变送器，因而麦格纳邱总能根据您的不同工况提供适合的产品。即便是用户有一些的要求，美国麦格纳丘提供合理的解决方案。

　　产品系列: Eclipse 导波雷达系列、Pulsar 喇叭口雷达系列、Modulevel浮筒液位变送器系列、Mechanicals 浮球液位开关系列、Echotel超声波系列液位计系列-可分接触... []

　　1 故障现象

　　芳烃装置导波雷达液位计使用量比较大，LT3021 、LT3613出现故障的几率比较大，常见的故障现象即为液位显示与实际液位值不符。

　　2 原因分析

　　一般导波雷达液位计出现此故障原因有以下两个原因:1）介质不干净，污染了导杆；2）介质的介电常数发生了变化，导致测量不准确。

　　3 处理方法

　　1）排放:通知工艺操作人员，办好仪表工作票（联系单）。让工艺外操人员关闭仪表上下截止阀，仪表人员对液位计进行低点排放。排放后如果仪表读数保持一定值不变，则应判断为导波杆被脏污介质污染。此时对仪表进行下线（即从现场拆除），对导波杆进行清洗，清理导波杆上面的附着物，然后连表头一起进行重新校验；

　　2）调介电常数:如果仪表排放后显示归零，但投用后显示仍然不准，则判断为介质介电常数发现了变化，此时对仪表介电常数进行调整:a）打开显示表头盖，按向上（或向下）箭头翻动显示屏幕上面的选项，直至翻到“Dieelctec(select)”菜单；b）在屏幕出现Dieelctec(select)时按下回车键   ，屏幕面出现“！”标志，此时仪表参数为可改变模式。c）出现“！”标志后按上下键翻动选择介电常数值（1.4-1.7,1.7-3,3-10,10-100）一共四个选项，选择完后再按回车键确认，等待几秒钟后显示屏幕自动返回测量值显示页面，观察液位显示值。d）当选择的介电常数值能使仪表的显示值与实际液位值相符时，则使用用此介电常数值；当不相符时，则继续选择下一个介电常数值进行试验，直到仪表显示值与实际值相符。

　　4 总结

　　导波雷达液位计广泛应用于石油化工行业的液位测量中，掌握导波雷达液位计的常见故障及处理方法是每名仪表维修工必备的技能。本文对装置现场导波雷达液位计的常见故障和处理方法进行了简要介绍，有不当之处，敬请批评指正。

　　VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。

　　当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。

　　VEGA雷达液位计，威格雷达液位计

　　VEGA导波雷达物位计，威格导波雷达物位计

　　VEGA超声波液位计，威格超声波液位计

　　VEGA音叉振动开关，威格音叉振动开关

　　VEGA控制器，威格控制器

　　VEGA超声波物位计，威格超声波物位计

　　VEGA物位计，威格物位计

　　VEGA压力变送器，威格压力变送器

　　VEGA分析仪，威格分析仪

　　VEGA差压变送器，威格差压变送器

　　VEGA辐射测量液位计，威格辐射测量液位计

　　VEGA显示器，威格显示器

　　VEGA雷达物位计，威格雷达物位计

　　VEGA液位计，威格液位计

　　VEGA液位计VEGACAL63 CL63.CXFGAXKMXX

　　VEGA分析仪VEGAMET341 MET341.X

　　VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX

　　VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX

　　威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX

　　VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM

　　威格雷达液位计VEGAPULSC21 PSC21.XGBHB

　　威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW

　　VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX

　　VEGA分析仪VEGAMET861 MET861.SC

　　威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX

　　VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX

　　VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX

　　VEGA导波雷达物位计VEGXHXKMXX

　　VEGA物位计VEGAPULS31 PS31.XGMHB

　　威格物位计VEGAPULS67 PS67.XXBXXHKMXX

　　威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX

　　VEGA超声波液位计VEGASONS62 SONS62.E

　　VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX

　　威格超声波液位计VEGASONS61 SONS61.E

　　VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA液位计VEGASWING63PT

　　威格液位计VEGAWAVE62 WE62.XXTGDRKMX

　　VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX

　　VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX

　　威格音叉振动开关VEGASWING51 SG51.XXSGATPVL

　　VEGA显示器VEGADIS81 DIS81.ACIANNAAX

　　VEGA控制器VEGAMET624 MET624.

　　VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX

　　VEGA雷达物位计VXBXATAMXHA

　　VEGA控制器VEGAMET381 MET381.CX

　　本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。

　　威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。

　　VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。

　　导波雷达液位计706-512A-010/7CT-1100-A10-20-2500工厂

　　导波雷达液位计在检测液位时采用的是时域反射（TDR）原理，信号的传输介质是同轴电缆和导波杆，可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。

　　同轴电缆和导波杆是比较常用的信号传输线，我们可以把它等效为理想的双导线传输线，由相同的很多小的部分组成，每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成，并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。

　　同轴电缆等效传输线原理图如图 2-1 所示。

　　图 2-1 同轴电缆等效传输线原理图

　　由上图知道，如果同轴电缆与其他介质相接触，由于介电常数（这里用rε 来表示）是不同的，会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时，脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时，那么对应的负载阻抗和电缆的特征阻抗相等，那么脉冲会被吸收因此没有回波信号产生；如果发生与其他介质的接触时，那么对应的负载阻抗就会发生变化，使之和特征阻抗不相等，就会产生回波信号。

　　这里定义一个反射系数为 ρ ，它是反射信号与发射信号的幅度的比值，我们用它来用来表示负载阻抗和特性阻抗的关系。

　　其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:1．当同轴电缆传输正常时，那么t cZ =Z

　　， ρ =0 ，发射脉冲会被吸收，没有回其中:tZ 表示任意一点的阻抗，cZ 表示特性阻抗。因此，在各种情况时阻抗和反射系数的不同如下所示:

　　1．当同轴电缆传输正常时，那么t cZ =Z ， ρ =0 ，发射脉冲会被吸收，没有回

　　图 2-2 断路回波信号示意图

　　3．当同轴电缆传输短路（即为与其他介质接触时）时，那么tZ =0 ， ρ = −1，同样产生全反射，但是短路回波信号和发射信号具有相反的性，短路回波示意图如图 2-3 所示。

　　图 2-3 短路回波信号示意图

　　当脉冲信号在导波杆上传输时，如果碰上其他介质就会使该点的阻抗变化，从而反射系数也会发生变化，会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。

　　导波雷达测量系统原理:

　　导波雷达液位计就是时域反射原理来进行测量的，测量过程我们分为信号传播和整个测量系统来作介绍。

　　导波雷达信号传播示意图如图2-4所示。

　　在机械机构上，仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内，导波杆的末端与罐底底部则是有一段距离的。

　　根据左图可以看到，电路板输出的脉冲信号会通过同轴电缆，再在同轴导波杆上进行传播。由2.1节的介绍，在同轴电缆和导波杆的连接处会首先发生断路，进而一部分信号会产生一个顶部回波信号，但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时，其阻抗特性会发生变化，其一部分也会被反射，会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播，***终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差，根据这个时间差，我们用单片机进行计算就可以得到液位的高度。

　　根据右图所示，在罐体为空的时候，没有液位就不会发生液位回波信号，但是仍然会有顶部回波信号，而且在导波杆的底部会断路而产生一个的底部回波信号‘。

　　假如罐体内有两种不同的介质，由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同，那么就可以通过回波的不同来判断两种介质的分界面，进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播，导波杆上的空气、气态的凝结不会影响性能，因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强，也就更容易检测出液位，比如水比丁烷更容易测量。

　　假设电磁信号在介质中传输无损耗，则信号在其中的传播速度可以表示为:

　　其中:c为电磁波在真空中的传播速度(3×10八立方米m/s）。

　　Y为介质的相对介电常数，

　　从为同轴电缆的相对磁导率(大多数液体其近似等于l}o

　　我们可以得到:

　　若电磁波在同轴导波杆上的传播距离为L，那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此，的深度:

　　L可以表示为液位因罐体高度为H，***后得到的液位高度为:

　　h=H一L导波雷达测量系统示意图如图2-5所示。

　　图中为整个导波雷达测量系统，导波雷达液位计发送的是窄脉冲信号，对刚性杆***大测量范围为6.1 m，柔性杆为***大范围则为30m。在实际测量中，在量程的上部和下部都会存在一段死区，分别为上部死区和下部死区，其长度分别为Lz和L,，这两个死区的特性是非线性的，所以造成测量误差会偏大。我们把上部死区的较低点定义为上参考点，用它来代表液位的满点(***高可测点)和20mA输出电流。下部死区的***高点则定义为下参考点，用它来代表液位的零点(较低可测。

　　点)和4mA输出电流。在导波杆末端到罐底的距离为L。

　　由此，在实际应用时，液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o

　　一般液位测量时只需要测量一定范围内的高度，即有效量程为两个死区之间的高度，也叫线性区。

　　在罐体内实际显示的液位高度(即以下参考点作为零点)为:

　　hD = h一L。一L, 这里L+L、是液位的整体迁移量。

　　本章主要是对导波雷达液位计进行了理论分析，首先介绍了导波雷达液位计测量所需要的时域反射原理，接着详细讲述了导波雷达测量系统的原理，***后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。

　　一、测量原理

　　导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接受，并将时间信号转化为物位信号。

　　二、产品特点

　　1.可以测量介电常数大于等于1.4的介质。

　　2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　3.对蒸汽和泡沫有很强的YZ能力，测量不受影响。

　　4.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障准确良好的测量。

　　三、主要参数

　　四、产品类型

　　五、产品尺寸

　　六、选型说明
