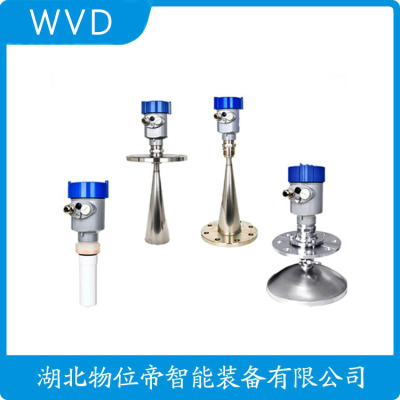

MRG10-AEHN-28SNE-CY雷达物位计性价比高的
特殊介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动防止挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。最新研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的超低介电常数介质。
在现代工业生产中，液位测量是一项的任务。无论是石油、化工、食品加工，还是水处理等行业，都需要准确、地测量液位，以确保生产过程的正常运行。而雷达导波液位计，就是为此而生的一种高科技测量设备。
一、雷达导波液位计的工作原理
雷达导波液位计是一种利用微波技术进行液位测量的设备。其工作原理是:通过发射微波信号，当微波信号遇到液面时，会被反射回来。雷达导波液位计接收到反射回来的信号后，通过计算信号的传播时间，就可以准确地计算出液位的高度。
二、雷达导波液位计的特点
1.高精度:雷达导波液位计的测量精度高，误差通常在±2mm以内，甚至可以达到±1mm。
2.非接触测量:雷达导波液位计是通过发射和接收微波信号进行测量的，因此，它不需要与被测液体接触，可以避免因接触液体而产生的腐蚀、污染等问题。
3.适用性强:雷达导波液位计可以应用于各种液体的测量，包括腐蚀性、粘稠性、高温、高压等液体。
4.安装方便:雷达导波液位计的结构简单，安装方便，可以在各种复杂的环境中使用。
三、雷达导波液位计的应用
雷达导波液位计广泛应用于石油、化工、食品加工、水处理等行业。例如，在石油行业，它可以用于测量油罐的液位，以控制石油的开采和运输；在化工行业，它可以用于测量各种化学液体的液位，以化学反应的正常进行；在食品加工行业，它可以用于测量食品加工过程中的各种液体的液位，以食品的质量和；在水处理行业，它可以用于测量水的液位，以控制水处理过程。
总结，雷达导波液位计是一种高精度、非接触、适用性强、安装方便的液位测量设备。它的出现，大地提高了液位测量的准确性和效率，为现代工业生产提供了强大的技术支持。
VEGA Grieshaber KG 是从事过程工业测量技术的跨国厂商。其产品系列包括测量物位、限位和压力传感器以及用于集成到过程处理系统的仪表和软件。Vega为自己设定了发展和的测量技术，易于安装和操作，以提供的性和性为目的。生产过程变得越来越复杂，因此，用于测量和监控的测量技术是重要的。Vega的员工超过1200人，其中600在黑森林希尔塔赫总部工作。这50年来，为了测量任务的解决方案正在构思和实现的有:用于化工和制厂，食品工业，饮用水供应系统，污水处理厂，垃圾填埋场，采矿，发电，石油平台，船舶和飞机。
本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。
给水加热器的结构与功能
给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。
加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。
表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。
加热器中液位测量的重要性
加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。
图1 卧式表面式给水加热器结构实物
合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。
加热器中液位测量的发展历程
给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。
磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。
浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。
图2 导波雷达液位计工作原理
随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。
导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。
导波雷达液位计的测量原理及优点
时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。
做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。
图3 单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图
那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。
单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。
那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:
L=D – C0.t/2
L=液位高度
D=容器高度
C0=真空中的光速
t=发射信号和反射信号的时间间隔
在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:
L真=D – C真.t/2
L测=D – C0.t/2
因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。
图4 7×S蒸汽探杆结构剖面图
通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。
对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:
在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:
C真=d/t问询，其中，d=125mm
获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。
小结
综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。

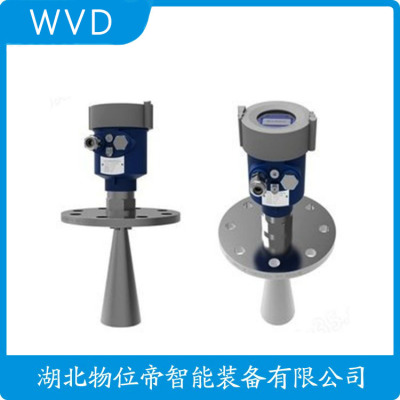

MRG10-AEHN-28SNE-CY雷达物位计性价比高的
法兰连接导波雷达液位计 雷达料位计产品概述:
导波雷达液位计运用的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其的性能，在工业生产中发挥着越来越重要的作用。
导波雷达液位计利用了电磁波的性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达液位计的测量效果越好。
１.导波雷达液位计的基本原理:
导波雷达液位计组成:它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。
发射－反射－接收是导波雷达液位计工作的基本原理。雷达传感器的天线以波束的形式发射小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
２.导波雷达液位计测量料位的技术:
(１)回波处理新技术的应用:
从导波雷达液位计的测量原理可以知道，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。导波雷达液位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的
(２)测量数据处理:
由于液面波动和随机噪声等因素的影响，检测信号中混有大量噪声。为了提高检测的准确度，对检测信号进行处理，尽可能消除噪声。
经过大量的实验验，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。
(３)导波雷达液位计的特点:
由于导波雷达液位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达液位计具有比接触式料位计和同类非接触液位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
②操作简单，调试方便。
③准确且节省能源。
④无需维修且性强。
⑤几乎可以测量介质。
测量范围:30米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1-2MPa
精 度:±1mm
频率范围:100MHZ-1.8GHZ
防爆等级:Exia IIC T6
防护等级:IP67
信号输出:4…20mA/HART(两线)
雷达物位计作为一种基于微波技术的非接触式测量工具，不仅在传统行业中巩固了其，还在新兴领域展现出巨大潜力。随着技术的不断进步和，雷达物位计的应用前景将更加广阔。
1.雷达物位计的工作原理
雷达物位计主要利用电磁波（通常为微波）的反射原理进行工作。当雷达装置发射出的微波脉冲遇到被测介质表面时会发生反射，雷达接收到反射波后，通过计算发射波与接收波之间的时间差或相位差，进而确定物位高度。根据雷达波传播方式的不同，雷达物位计可分为导波雷达（GWR）和非导波雷达（如时域反射法TDR和调频连续波FMCW）两大类。
2.技术特点与优势
非接触测量:雷达物位计无需直接接触介质，避免了测量元件的腐蚀和磨损，适用于高温、高压、有毒、易燃易爆等恶劣环境。
高精度与稳定性:微波穿透性强，几乎不受温度、压力、蒸汽、粉尘等因素影响，能提供稳定的高精度测量。
广泛适用性:无论是固体颗粒、粉末、液体还是浆料，甚至是界面测量，雷达物位计均能胜任，覆盖了从储罐、反应釜到料仓等多种容器类型。
易于安装与维护:非接触式设计简化了安装过程，减少了维护需求，降低了总体运营成本。
3.应用实例
电力与能源:在燃煤发电厂的灰库、脱硫塔等环节，雷达物位计用于监测粉煤灰、石膏浆液的物位，确保合规及设备正常运行。
食品饮料:在糖浆、酒精、油脂等存储罐中，雷达物位计因其卫生没污染的特性，成为测量工具，食品。
水及污水处理:雷达物位计在污水处理池、净水厂蓄水池等设施中，准确测量水位，优化水资源管理。
4.未来发展趋势
随着物联网（IoT）、大数据和人工智能技术的结合，雷达物位计正朝着更智能、更集成化的方向发展。智能算法的应用使得雷达物位计能够自我学和适应复杂工况，提供好的诊断和预测性维护服务。此外，小型化、低功耗设计以及远程无线通信技术的发展，也为雷达物位计在远程监控和无人值守站点的应用开辟了新的可能。
MRG10-AEHN-28SNE-CY雷达物位计性价比高的
雷达料位计在电厂中的应用∵火力发电厂原料仓（煤灰）高粉尘和液位计水汽的凝结现象。一直是物/液位测量的重大难题，本文主要详细阐述了RBRDZB-71-6-C雷达料位计针对这一复杂工况提出了解决方案。一．说明我国是个产煤大国，以煤炭为原料的行业比较多。如煤化工，煤制油，煤发电，其中煤发电的主要燃料就是煤，在电厂发电过程中是由煤燃烧水冷壁带动汽轮机发电，水变成高温水。煤燃烧变成灰。∴发电厂中的煤水灰监测测量显得尤为重要。标志着发电的稳定性，火力电厂的稳定运行。为了提高电厂的发电效率，以及稳定的自动化运行水平，在生产过程中，煤/灰在输送过程中产生的高粉尘，水经过加热流转过程中产生的凝结现象。给测量带来了更高的要求。雷达料液位计RBRDZB-71-6-C可以根据现场的介质，软件自带增益功能，根据现场介质的介电常数系统自动调节。可以穿透高粉尘，以及在水蒸气凝结雷达天线的情况下，依然稳定运行。二．在选择电厂物液位传感器时，需要考虑以下几个因素使用接触式传感器、非接触传感器？接触型重锤料位、导波雷达。非接触型超声波、激光，雷达。都需要一些场景限制。如选择不当，要么维护量大。要么达不到测量效果。例如电厂中的料位测量煤、灰在输送过程中料面形状为不规则性，在进料卸料过程中料面形状为凹凸状并带有大量粉尘。重锤物位计测量。（属于间歇式测量）不间断的利用重锤上下接触测量，精度低，经常出现埋锤断缆现象，维护量大。使用超声波或激光传感器的方法测量不稳定且测量不准。因为声音传播的速度在很大程度上取决于它传播的介质，导致声波测量穿过空气中的灰尘。而激光则需要可见性环境测量。电厂中煤、灰、水蒸汽，泡沫等恶劣工况是一直存在的，导致一些传感器测量失败。普通雷达料液位计胜任，煤、灰。水汽凝固、高粉尘粘结现象造成雷达天线堵塞，经常清理雷达天线粉尘否则不能工作。因为普通雷达发送频率低，波束较大，回...
西克导波雷达液位计供应,SICK导波雷达液位计好
传感器可将此信号作为连续测量值（模拟值）
发送同时也可从中导出可自由定位的开关点（开关量输出）。
LFP Inox 采用符合 标准的材料以及 EHEDG 认的设计，
确保*的，并且可以随意清洗，
甚可以用于卫生要求zui高的应用。
它具备模块化连接系统，能够简单、灵活地安装于各类应用。凭
借出众的耐高温和耐高压，
LFP 在CIP 和 SIP 的环境下使用时也不受限制。
通过 IO-Link 与上位机进行通信，真正实现智能化。
用于卫生应用的液位传感器
西克导波雷达液位计供应,SICK导波雷达液位计好
探针可手动缩短，长度可达 4000 mm，Ra ≤ 0.8 μm
过程温度可高达 180 °C，过程压力可高达 16 bar
无论是连续液位测量、点式限位报警还是它们的组合，
SICK 为过程控制、存储及过溢保护任务提供多样化的解决方案。
根据安装环境、介质属性和环境条件的不同，
SICK 为您提供不同的理想选择，
这些不同的传感器有个共同的目标，那就是。
SICK 将其专有技术发挥，为您提供zui为多样化的产品选择。
种通过检测电磁波传播的时间差进行液位测量的方法，
通过发出及反射脉冲间的时间差生成液位信号。
互换的卫生过程连接
三合:集成显示、模拟量输出和开关量输出相结合
