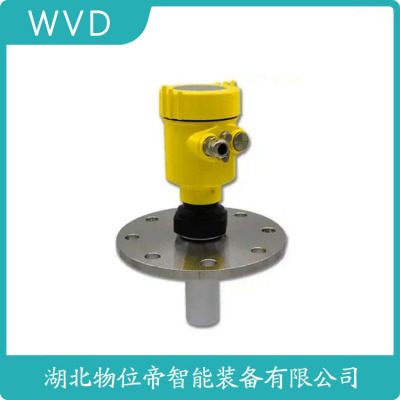

HLRD909雷达物位计产地货源
液体储罐的高精度监测方案
相比超声波仪表，雷达料位计不受蒸汽、真空或压力（10MPa）影响。某原油储罐应用显示，26GHz雷达在ε=2.1介质中保持±3mm精度。两线制设计功耗<4mA，满足本安防爆要求（Ex ia IIC T6）。最新智能算法通过多点平均抑制液面波动，使动态误差降低80%。导波雷达（GWR）利用探杆穿透泡沫层，真实液位检出率>99%，特别适用于发酵罐等复杂工况。
导波雷达液位变送器
规范书
西北电力设计院
2010年8月
目录
1. 总则
2. 技术要求
2.1设备运行环境条件:
2.2规范和标准
2.3 设备规范
3.供货范围
4.备品备件
5.对卖方（代理商）的资格及资信要求
6.工程技术服务
7.包装运输
8.资料交换要求
1. 总则
1.1 本规范书适用于八达岭太阳能热发电实验电站工程所采用的导波雷达液位变送器。它包括导波雷达液位变送器功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方应所供的导波雷达液位变送器是的、的、的、高质量的产品,且通过ISO9001认及原书。卖方提供的产品应具备国内同等级机组，3座电站，1年以上成功运行的工程使用经验，不得使用实验性产品，在投标书中应附有相应的说明和明文件,并须经买方确认。
1.3 所提供的导波雷达液位变送器具有国家技术监督颁发的计量器具型式批准书及仪器仪表防爆监督检验站颁发的防爆合格等有关部门书。
1.4本规范书提出的是限度的要求,并未对技术细节作出规定,也未陈述与之有关的规范和标准。卖方提供一套满足本规范书和标准质量要求的产品及其服务。对国家有关、等强制性标准，满足其要求。
1.5 卖方如未对本规范书提出偏差，将认为卖方的设备符合规范书和标准的要求。偏差（无论多少）都清楚的表示在投标文件中。
1.6投标书及合同规定的文件,均应使用单位制(SI)。
1.7本规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.8技术协议书应以本规范书为蓝本，加入买方的偏差，经买卖双方确认后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合文件和有关的会议纪要也与合同正文具有同等效力。
2.0 技术要求
2.1设备运行环境条件:
多年平均气压 1010.4hpa
多年平均气温 26.7℃
端高气温 36℃
端气温 18.8℃
多年平均相对湿度 84%
地震设防烈度 : 8度
安装地点: 室内
规范和标准
本规范书中涉及的规范、 标准均应为版本,如卖方使用本
规范以外的规范和标准，应征得买方的同意。
引用的规范和标准如下:
美国防火协会（NFPA）
ANSI/NFPA 70 国家电气规范
ANSI/NFPA 496 电气设备外壳的净化和密封
美国电气和电子工程师协会（IEEE）
ANSI/IEEE 472 冲击电压承受能力导则（SWC）
UL 508 工业控制设备
UL 913 用于等级I/II/III、区域1的危险场所的本安设备及其相关设备
IEC 电工委员会
IEC 60348 电气测量设备的要求（78）
IEC 60529 外壳防护等级（IP码）（EQV）
FM 工厂互
FM Class No.3610 用于等级I/II/III、区域1的危险场所（分等级）的本安设备及相关设备
FM Class No.3611 用于等级I/II、区域2和等级III、区域1／2的危险场所的电气设备
FM Class No.3615 防爆型电气设备的一般要求
2.3 设备规范
2.3.1 导波雷达液位变送器要求为原装产品，供货时请提供原明书。
2.3.2 本技术规范书中的导波雷达液位变送器的探测部分接触的工艺介质为加热器、凝汽器中的水和饱和蒸汽。卖方提供的仪表应适用于该场所，且性能稳定、质量，在国内同类型或相似参数机组的相同场合至少有一年成功运行业绩的原装产品。
2.3.3 导波雷达液位变送器采用法兰顶装方式安装于加热器水位测量筒的顶部。
2.3.4 在满足过程参数的前提下，导波雷达液位变送器与导波杆应采用一体化连接方式，变送器还应配供一体化液晶表头。
2.3.5 导波雷达液位变送器的导波杆应采用蒸汽型，要求导波杆为同轴管式，直径不小于Ф22mm，材质为316L SS，在饱和蒸汽条件下大耐压不低于11Mpa，大耐温不低于320℃。
2.3.6导波杆穿出测量筒顶部法兰后的部分应设有隔热层。隔热层应采用适用于高温饱和蒸汽条件的热材料，该材料既能阻断高温蒸汽沿导波杆的热传导作用，又不会造成雷达波的衰减而影响测量的准确性。
2.3.7 为了将导波杆及水位测量筒对变送器电子部件的热传
VEGA导波雷达液位计 VEGAFLEX 81，TDR传感器。绳型、棒型或同轴型传感器。在有蒸汽、有附着物、会发泡或有冷凝物的应用场合，该传感器也能提供准确的测量值 -哪怕是在立管或旁路管中也是如此。VEGAFLEX 81 是用于测量液体介质物位和界面的Ass。导航操作能简易，省时并地完成启用，可截短测量电标准简易，确保计划的*大灵活性。测量精度 2 mm，量程距离 75m，法兰连接:=> DN25，过程压力 -1 ... 40bar。不导电的介质只能部分反射微波能量。不被反射的能量穿越介质，在与第二种液体的相位边界得到反射。此效应被用于分离层测量。您可以很方便地在VEGAFLEX 上通过操作工具来选择此项功能。
当近距离观察时，一个在工厂车间里看似像完整系统的东西很少是一个整体:每一套生产设备的背后都隐藏着来自不同制造商的机械、电气、电子和软件组件。一台机器或整个系统的维修或维护效率在很大程度上取决于所需数据的可用速度。是否在资料堆中的文件夹内费力地找寻文件？作为该联盟（简称DDCC）的创始人之一，物位和压力测量仪表制造商 VEGA 与过程自动化领域的zhiming企业共同开发出新型“DIN SPEC91406”。如果该联盟的计划得以成功实施，那么，传统意义上的铭牌很快就会被废除。转换后，公司里的每个员工都拥有相同的*新数据，可以做出正确和合理的决策。
VEGA雷达液位计，威格雷达液位计
VEGA导波雷达物位计，威格导波雷达物位计
VEGA超声波液位计，威格超声波液位计
VEGA音叉振动开关，威格音叉振动开关
VEGA控制器，威格控制器
VEGA超声波物位计，威格超声波物位计
VEGA物位计，威格物位计
VEGA压力变送器，威格压力变送器
VEGA分析仪，威格分析仪
VEGA差压变送器，威格差压变送器
VEGA辐射测量液位计，威格辐射测量液位计
VEGA显示器，威格显示器
VEGA雷达物位计，威格雷达物位计
VEGA液位计，威格液位计
VEGA液位计VEGACAL63 CL63.CXFGAXKMXX
VEGA分析仪VEGAMET341 MET341.X
VEGA雷达液位计VEGAPULS61 PS61.XXAGPHKMXX
VEGA压力变送器VEGABAR82B82.AXCLSAGEHHXVIMXX
威格导波雷达液位计VEGAFLEX81 FX81.AXLTGFHXKMAX
VEGA雷达液位计VEGAPULS64PS64.AXBXXCHXKM
威格雷达液位计VEGAPULSC21 PSC21.XGBHB
威格雷达物位计VEGAPULS6XPS6X.2SWPBCKAAAMAHW
VEGA导波雷达液位计VEGAFLEX81 FX81.AOATBFHXKMXX
VEGA分析仪VEGAMET861 MET861.SC
威格导波雷达液位计VEGAFLEX82 FX82.AXATFFHXKMXX
VEGA导波雷达物位计VEGAFLEX81FX81.AXEDDFHXKMAX
VEGA压力变送器VEGABAR82B82.AODUSAGGSZXVIMXX
VEGA导波雷达物位计VEGXHXKMXX
VEGA物位计VEGAPULS31 PS31.XGMHB
威格物位计VEGAPULS67 PS67.XXBXXHKMXX
威格导波雷达物位计VEGAFLEX86 FX86.AXHTO1HXANAX
VEGA超声波液位计VEGASONS62 SONS62.E
VEGA超声波液位计VEGASON62 SN62.XXAGVDMXX
威格超声波液位计VEGASONS61 SONS61.E
VEGA音叉振动开关VEGAWAVE62 WE62.XXTGDRKMX
VEGA液位计VEGASWING63PT
威格液位计VEGAWAVE62 WE62.XXTGDRKMX
VEGA物位计VEGAPULS62 PS62.DXENBFHDMAX
VEGA音叉振动开关VEGAVIB61 VB61.XXAGDRKMX
威格音叉振动开关VEGASWING51 SG51.XXSGATPVL
VEGA显示器VEGADIS81 DIS81.ACIANNAAX
VEGA控制器VEGAMET624 MET624.
VEGA雷达物位计VEGAPULS66 PS66.XXHFEHHAMAX
VEGA雷达物位计VXBXATAMXHA
VEGA控制器VEGAMET381 MET381.CX
本公司是国内有名的自动化仪器仪表供应商。针对市场上现有的备件、自动化产品价格偏高、采购渠道不畅等问题，通过多年的努力，公司以雄厚的技术实力和良好信誉，与多家世界有名欧、美等工控产品厂商建立了长期稳定的技术和商务合作关系，为客户大大减低采购成本，提供原装。我们的优势供应产品:HEIDENHAIN海德汉、BECKHOFF倍福、E+Hliuliang计、罗斯蒙特ROSEMOUNTliuliang计、西克SICK传感器、倍加福P+F传感器、REXROTH力士乐、AB模块、艾默生EMERSONliuliang计、MTS位移传感器、VEGA液位计、KRACHT齿轮泵、图尔克TURCK传感器、皮尔磁PILZ继电器、易福门IFM传感器。
威格导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。对蒸汽和泡沫有很强的抑制能力，测量不受影响。威格导波雷达液位计常见故障案例分析与处理——测量数据无变化，拉直线:检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。紧固并回装上电，曲线恢复正常。钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。
VEGA导波雷达液位计。无论是在工业生产还是在日常生活中，对于液位测量如河流和湖泊水箱测量等，是在工业生产领域，水平测量具有ue的重要作用。在油田、化工等领域已广泛应用液位计来测量液位，可以掌握实际的液位值水平，从而生产的运行为经济核算提供依据。在当前水平测量中，测量精度是*重要的，无论是小型集装箱、大型油罐还是河湖水库。使测量误差很小的液位，也会造成很大的误差的容量值。tigao液位测量系统中液位测量的精度是重要的。导波雷达液位计的设计，包括同轴电缆的机械部分和同轴导波探头，用作液位传感器使用。同轴电缆用于连接导波电路和同轴波雷达液位计波导杆，通过调节同轴电缆的长度，可以安装在液位计上远离水箱，方便工作人员液位监测；同轴导杆安装在波浪顶部的液体槽中插入待测液体中，末端到槽底，用于测量液面高度。

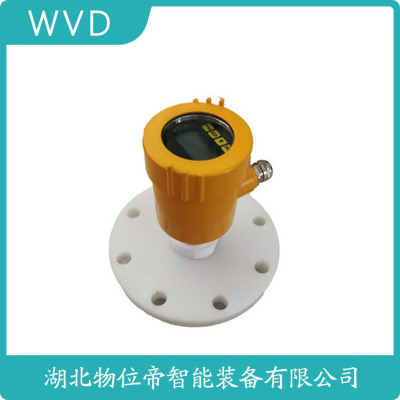

HLRD909雷达物位计产地货源
特点:<雷达型号沿导波杆传送，消除假回波信号<高重复性，4~20mA输出，带现场LCD显示 摘 要: 液位测量是核电站自动控制系统中的重要组成部分。导波雷达液位计基于电磁波时域反射( TDＲ) 原理，具有受环境影响小、测量精度高等特点。导波雷达液位计作为一种新型的液位测量手段，已经在核电领域有了广泛的应用，但是在其应用过程中也遇到了一定的问题。针对福清核电汽水分离再热系统疏水箱液位计频繁出现的支撑件破碎、密封失效以及蒸汽补偿漂移等问题，进行了原因分析并给出了解决措施。通过对导波雷达液位计的改造，使得导波雷达液位计在核电高温蒸汽系统中得到了应用，提高了汽水分离再热疏水液位测量的性，保障了机组运行。该研究对推动导波雷达液位计在蒸汽系统中应用提供有力支持，对导波雷达这种新型液位计未来在更多测量环境中的应用起到了积作用。wfP压力变送器_差压变送器_液位变送器_温度变送器
引言
导波雷达液位计作为一种新兴的液位测量仪表，克服了传统仪表的不足，在核电厂的应用逐渐增多。但导波雷达液位计在高温高压蒸汽系统使用时，还存在一些不足，导致系统液位测量失真［1］。汽水分离再热系统是核电厂汽轮机的重要辅助系统，主要应用于汽轮机运行期间，通过控制进入二级再
热管束的蒸汽量，对高压缸排气进行和再热，使进入低压缸的蒸汽有一定的过热度。其应用改善了汽轮机低压缸的工作条件，提高了汽轮机的相对内效率，减少了湿蒸汽对汽轮机零部件的刷蚀。在福清 1 ～ 4 号机组调试及运行期间，汽水分离再热系统二级疏水箱液位计多次出现故障，如液位计探杆泄漏、测量失效等。针对二级疏水箱液位计问题，采用新型测量方案，对汽水分析再热系统二级疏水液位测量作优化改进。
1 导波雷达物位计测量原理及特点
( 1) 导波雷达液位计的工作原理。
导波雷达液位计基于电磁波时域反射原理［2］，由电磁波发生器发射一个电磁脉冲信号发射到导波体上，以导波体作为信号的传输载体。当遇到被测介质表面时，部分信号被反射形成回波并沿相同路径返回脉冲发射装置。发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，测量发射与反射脉冲［3］。导波雷达液位计测量原理如图 1 所示。
导波雷达液位计测量原理图
( 2) 导波雷达液位计的测量特点。
①电磁波信号沿导波杆传输可消除假回波信号，减少信号丢失。
②整个测量装置无活动部件，无机械磨损。
③安装调试方便。
④不受介质 密度变 化 的 影 响 ( 但 是 需 要 单 一 介质) 。
⑤使用与高温、高压的物位测量。
2 现有设计缺陷导致测量不稳定的原因分析
核电厂二回路液位控制是核电厂重要的控制系统之一，其测量环境需考虑真空、高温、泡沫等多方面因素。传统液位仪表因其固有原理，无法通过自身技术的改进来消除误差。故本文采用了导波雷达液位计［4］。但在机组运行过程中，汽水分离再热系统原有导波雷达液位计导波杆的支撑件会破碎，支撑件碎片会进入到二回路系统中，形成异物，危及机组［5］。同时，导波杆内支撑件破碎后，因振动、冲击等因素会导致导波杆触碰到水位测量筒，使液位测量产生跳变，存在汽水分离再热系统二级隔离风险。受制于现场使用条件，汽水分离再热器二级疏水箱内充满饱和蒸汽。蒸汽是性气体，即蒸汽的介电常数会根据环境的压力、温度而改变。介电常数的变化会影响电磁波的传播速度。波速度公式为&&&&&&&&&&&&&&&&&&&
由式( 1) 可见，当介质的介电常数变化，则波速度会随之变化。由于电磁波在不同介质中的传输速度不同，比如在空气中的传输速度比在蒸汽中传输速度大，因此 汽 水 分 离 再 热 系 统 ( gas-liquid seperate system，GSS) 二级疏水箱液位计选用的都是蒸汽型导波雷达液位计［7］。
经统计，在功率运行期间，汽水分离再热系统二级液位计共计出现缺陷 91 项。其中，导波雷达液位计漏汽缺陷共计 38 项，二级疏水箱液位计偏差大共计 46项，因仪表故障导致通道测量不可用共计 7 项。
根据现场液位计缺陷情况来看，目前汽水分离再热系统二级液位计主要存在以下故障。
①液位计探杆支撑杆破碎。经分析，原汽水分离再热系统二级液位计所用的高温型导波雷达液位计，其探杆支撑件采用聚醚醚酮( PEEK) ［8］高分子合成材料。在运行过程中，该支撑件会逐渐脆化，在系统冲击工况下破裂。处理方式: 在测量系统改进前，机组只能通过每次大修期间，对探杆进行定期更换。
②液位计探杆密封失效。液位计探杆内部密封件采用 PEEK 材料进行隔热，靠近连接部位采用 2 个 O型圈进行密封。O 型圈耐温范围为 150 ℃ 。因汽水分离再热系统二级疏水箱内部温度达 280 ℃ ，探杆隔热材料失效，进而使 O 型圈失效，探杆密封泄漏，测量闪发质量位。处理方式: 目前出现探杆密封失效后，无法进行更换。
③液位计冷热态工况，液位测量出现偏差。液位计大修冷态调试时，3 支液位计偏差小于 20 mm。但汽轮机冲转并网后，因系统温度上升，3 支液位计偏差会达到 100 mm。在机组运行时间长后，液位计偏差也会逐渐增加，导致偏差超过 100 mm。处理方式: 目前只能在热态后，对偏差大液位计进行修正。机组功率运行后，每周定期巡检方式，检查液位计偏差，并及时进行修正。
3 改进方案
3． 1 导波雷达液位计支撑件改进
原汽水分离再热系统二级导波雷达液位计采用PEEK 支撑件，同时也作为探杆隔热材料。PEEK 是芳香族结晶型热塑性高分子材料。PEEK 玻璃化转变温度为 143 ℃ ，其熔点为 334 ℃ 。这种材料耐抗有机和水环境，具有优良的化学性、热稳定性和抗氧化性。目前，应用汽水分离再热系统二级疏水箱实际运行温度为 280 ℃ ，仪表的设计温度为350 ℃ ，而 PEEK 物理特性耐温只有 250 ℃ ，因此运行时间过长会产生变形或碎裂。
为应对导波雷达液位计支撑件破碎及密封失效情况，此次支撑件设计采用 99． 7% 纯度的 Al2 O3 陶瓷材料［8］。该材料具有硬度大、耐磨性能好、质量轻等特点。其熔点在 2 000 ℃ 以上，具有良好的导热性、缘性以及透光性，介电常数为 9． 0 左右，适用于高温蒸汽型导波雷达液位计测量原理。Al2 O3 陶瓷的物理和力学特性如表 1 所示。
改进后探杆内部结构精密。蒸汽部分主元件采用氧化铝陶瓷，不会因为温度增高而变形、渗漏。密封元件采用耐高温的石墨密封 Graphite，是目前仪表产品在高温蒸汽方面的理想材料。其物理性能远远优于以前使用的 PF128、PEEK、铝矾土等材质，十分稳定。该结构整体密封结合紧密，可杜蒸汽进入。
3． 2 导波雷达液位计高温补偿改进
原汽水分离再热系统二级导波雷达液位计采用点补偿方式，补偿点到电磁波发射口距离为 125 mm。如果测量点以上或者测量点位置有凝露或者误差，会放大传导到下方实际液位测量。为了地说明上述结论，定义系数 K。
1、概述
导波管雷达液位变送器采用的雷达技术，雷达信号沿着导波管传输，可消除虚假回波，减少信号损失，仪表具有不受大气情况和介质密度变化的影响，测量精度高，测量范围大，多种过程连接方式，安装使用方便等特点。仪表输出4~20mA标准电流信号，可选HART协议或HoneywellDE协议进行通讯。
2、主要技术参数
测量范围:0.6~30.5m，0.6~61m
准确度:±5mm
分辨率:±1.6mm
显示单位:在现场可选择毫米、厘米、米或%等工程单位。
工作电源:13.5~36VDC，两线制
介质介电常数:单杆:小1.3
双杆:小1.7
介质大粘度:1500cp
材质:壳体:铸铝
传感器:316L
过程连接:单杆式、单缆式:DN25，PN4.0
双杆式、双缆式:DN50，PN4.0
旁通管型:DN25，PN4.0 法兰标准HG20592-77，凸面法兰，其它法兰标准如JB、HGJ、GB、ANSI等可注明。
高温型:DN65，PN4.0
护管型:DN50，PN4.0
卫生型:三夹子1.5“
认:FM，CSA，CENELEC
隔爆型ExdIICT6
本安型ExiaIICT6Ga
外壳防护:IP67
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
