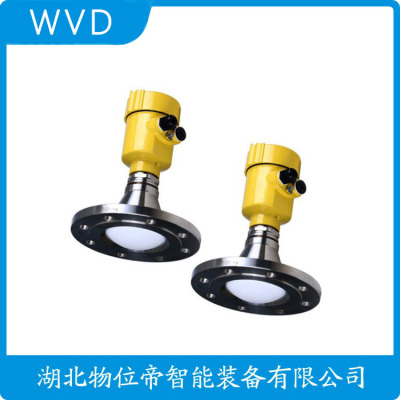

5401AH1NA6SPVKAC1雷达料位计厂商销售

　　5401AH1NA6SPVKAC1雷达料位计厂商销售

　　工业环境中的抗干扰设计

　　工业现场存在蒸汽、粉尘等干扰因素，雷达传感器通过频率调制（FMCW）和数字滤波技术增强信噪比。某水泥厂应用案例表明，80GHz传感器在粉尘浓度100g/m³时仍保持可靠检测，而26GHz型号已出现信号衰减。双雷达互补系统可消除搅拌器叶片造成的虚假回波，检测准确率提升至99.5%。最新自适应算法能自动识别并屏蔽固定障碍物（如扶梯）的干扰反射，安装灵活性提高30%。EMC设计满足工业4级标准，可抵抗1kV/1MHz高频干扰。

　　5401AH1NA6SPVKAC1雷达料位计厂商销售

　　雷达的发展是从上个世纪80年代开始的，上zui早做雷达的代表公司是:vega（脉冲雷达），saab（调频雷达）。Vega为低端雷达，技术角度讲，属于脉冲雷达。其发射原理比较简单，即:发送一个高频脉冲（6.3GHZ），微波遇到介质后被反射回来，微波传播速度为光速，与温度无关，计算出传播时间就计算出了距离；但是，由于其靠时间来计算数值的，就需要对事件到几十ps（1ps= 10^-12s,即:相当于将一秒分成10^1210的12次方份）。L=T传播时间 ＊ C光速/2 （公式一）推出:△L= △t ＊ C 光速 （公式二）其中------C=3＊10^5Km = 3＊10^8m=3＊10^11mm△t = △L/ C （公式三）我们假设测量精度为5mm，那么:△t=5/（3＊10^11）=16.666 ps目前记录时间zui高精度为50ps，芯片价格一般在200~500元一片。以时间50ps计算，其测量误差:△L= △t ＊ C=15mm。也就是说，脉冲雷达如果仅仅靠时间来处理数据，zui高精度为15mm。Vega雷达早在上个世纪80年代就已经出产，而高精度时间记录芯片是2002年才面世，所以，早期脉冲雷达大都采用时间拓展的方法来进行时间的准确测量纪录，外加多次测量求平均的办法。不管如何采用拓展时间以及平均发求值，其zui终精度要达到5~10mm，都具有一定的不合实际。早在2005年前，Vega雷达在国内占据80~85%的市场，主要源于其在国内大量宣传，以及国内无相应的雷达产品，自2004年后，脉冲雷达国内相继出现了3~5家生产厂家，vega雷达市场正被国内雷达厂家追步替代。而，saab为1999年进入国内市场，比vega晚6，7年时间，其进入国内市场后，一直定位在产品领域，仅仅面向石油、化工行业。目前，国内石油、化工在02年以前所采用的雷达，基本99%为saab雷达。Saab雷达价格昂贵，普通雷达价格在3~4万，精度稍高点雷达（调频雷达）价格在8~10万元。调频雷达原理为，发送连续信号（例如:信号频段从6~7GZH，8~9GZH等），对接收到的连续信号进行FFT变化，对信号进行锁相跟踪，来计算两个信号的时间差。调频连续波雷达FMCW，能够获取很高的精度，其精度主要取决于温飘（晶振的温度补偿），以及芯片的FFT计算速度，采用温补晶振，一般能够达到精度±1mm。目前调频连续波（FMCW）雷达，国内在2001年已经具备了这种技术。由于调频连续波雷达需要进行多方面的测试、试验，如:EMC认试验、温度试验等。直到2003年底，国内调频连续波雷达才正式推出。调频连续波雷达的基本处理方式雷同。由于国内调频雷达是2000年后才开始研发的，所以，在选择芯片的速度，器件的选型，都比SAAB更加具备优势，通过简单的对温度补偿能够做到±1mm内，利用波导管进行测量，精度能够做到±0.3mm。如果采用速度更快的cpu以及搭建一些设备，做到精度±0.1mm是容易实现的。目前，雷达物位计，随着国内厂家技术实力的不断壮大，正逐步取代国外雷达市场。脉冲雷达方面，国内除个别生产厂家无技术人员进行辅助处理工况外，够与vega雷达相媲美。调频连续波（FMCW）雷达，除在现场安装、雷达壳体设计方面，我们仍需要借鉴国外厂家的经验外；在各数，工况处理种性能参方面，我们的雷达产品都比SAAB强；我们在借鉴国外雷达优点的基础，采用军用技术生产了具有自主产权的调频雷达，我们将以zui的服务面向客户。

　　导波雷达物位计，液位计

　　1.产品概述

　　1.1测量原理

　　导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　输入

　　反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为:L=E-D

　　输出

　　通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

　　1.2测量范围

　　H－－－－测量范围

　　L－－－－空罐距离

　　B－－－－顶部盲区

　　E－－－－探头到罐壁的小距离

　　顶部盲区是指物料高料面与测量参考点之间的小距离。

　　底部盲区是指缆绳部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有效测量距离。

　　注意:

　　只有物料处于顶部盲区和底部盲区之间时，才能罐内物位的测量。

　　2 .仪表介绍

　　WRD71

　　应用液体、固体颗粒

　　测量范围30米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD72

　　应用液体、固体颗粒

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)

　　WRD73

　　应用液体

　　测量范围6米

　　过程连接螺纹、法兰

　　过程温度-40-250℃

　　过程压力-1.0-20bar

　　精度±1mm

　　频率范围100MHZ-1.8GHZ

　　防爆/防护等级Exia IICT6/IP67

　　信号输出4…20mA/HART(两线)- 4 -

　　3.安装指南

　　下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。

　　3.1安装位置:

　　<尽量远离出料口和进料口。

　　<对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。

　　<建议安装在料仓直径的1/4处。

　　<缆式探头或杆式探头离罐壁小距离不小于30厘米。

　　<探头底部距罐底大约30mm。

　　<探头距罐内障碍物小距离不小于200mm。

　　<如果容器底部是锥型的，传感器可以安装罐顶，这样可以一直测量到罐底。

　　3.2右图为杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<可以测量介电常数大于等于1.9的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.3右图为双杆式雷达安装图，主要用于液体液位的测量。

　　特点:

　　<介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

　　<可以测量介电常数大于等于1.6的介质。

　　<一般用于测量粘度≤500cst而且不容易产生粘附的介质。

　　<杆式雷达大量程可以达到6米。

　　<对蒸汽和泡沫有很强的抑制能力，测量不受影响。

　　3.4安装方法

　　<合理安装能确保仪表长期而的测量

　　仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。安装短管直径在2″至6″则安装短管高度应≤150mm，若安装于较长的短管上，应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。

　　当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的法兰。

　　<在塑料罐上安装

　　注意！

　　无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。

　　<仪表探头与罐壁的距离

　　仪表探头至罐壁的距离建议为罐直径的1/6－1/4(至少大于300mm，混凝土罐至少400mm)选择探头长度时，注意探头底部距罐底约大于30mm。

　　注意事项:

　　<雷达安装不要装在下料口处（图一）

　　<应避免罐内其它装置接触到微波传导部件（图二）

　　<应避免导波缆绳接触到安装短管（图三）

　　缆绳所受下拉力

　　当加料和出料时，介质对缆绳将产生下拉力，下拉力的大小取决于下列因素:

　　1.缆绳长度      2.物料的密度       3.储仓的直径         4.缆绳的直径

　　以下是6mm缆式探头典型介质产生的压力

　　干扰的优化

　　<干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果

　　<旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管，导波管或管式来避免干扰。

　　腐蚀性介质测量

　　<如果测量腐蚀性介质，可选用杆式探头套一个塑料套管或四氟套管进行测量。

　　导波雷达探头末端的固定

　　<探头末端如需要固定场合应用有两种固定方式:一种是缘固定；另外一种是非缘固定。

　　■缘固定是指被测介质的介电常数较低且固定在金属罐底时需要缘固定；

　　■非缘固定是指被测介质介电常数很高，罐体为非金属材料、介电常数很低的材料或与被测介质介电常数十分接近的材料，这时可以采用非缘固定。

　　※备注:如用户不能确定介质和罐体的介电常数，请直接与厂家联系

　　4.接线方式

　　如右图。

　　5.调试

　　WRD可以通过三种方式调试:

　　<通过显示调整模块WPM

　　<通过调试软件WSOFT

　　<通过HART手持编程器

　　5.1通过编程模块调试（WPM）

　　5.2通过WSOFT软件调试

　　<雷达传感器都可以通过软件进行调试。采用WSOFT软件进行调试，需要一个仪表CONNECTCAT驱动器。

　　<使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候HART适配器可以和4…20mA线并联。

　　5.3通过HART手持编程器

　　6.导波雷达物位计，液位计仪表尺寸

　　7.导波雷达物位计，液位计仪表线性

　　8.导波雷达物位计，液位计技术参数:

　　工作频率:100MHZ-1.8GHZ

　　测量范围:缆式:0-30m；杆式、双杆式:0-6m

　　重复性:±2mm

　　分辨率:1mm

　　采样:回波采样55次/s

　　响应速度:>0.2S（根据具体使用情况而定）

　　输出电流信号:4-20mA

　　精度:

　　通讯接口:HART通讯协议

　　过程连接: G11 /2A

　　法兰DN50，DN80，DN100，DN150

　　过程压力: -1-20bar

　　电源:电源:24VDC(±10%),纹波电压:1Vpp

　　耗电量:max 22.5mA

　　环境条件:温度-40℃～+70℃

　　外壳防护等级:IP67

　　防爆等级:EXia II CT6

　　两线制接线:仪表供电和信号输出共用一根两芯屏蔽电缆线

　　电缆入口:2个M20*1.5或1 /2NPT(电缆直径5－－9mm)

　　9.产品选型

　　WRD70仪表型号，  探头类型，      大量程，  材质

　　WRD71     6mm缆式探头   30000mm    不锈钢

　　WRD72     10mm杆式探头  6000mm     不锈钢

　　WRD73     10mm双杆式探头6000mm     不锈钢（法兰安装）

　　防爆

　　P非防爆型（普通型）电流信号输出（4-20mA）HART协议

　　I本安防爆型（Exia IIC T6）电流信号输出（4-20mA）HART协议

　　D本安型＋隔爆型(Ex d iaⅡC T6)电流信号输出(4-20mA)HART协议

　　一体化过程连接/材质

　　G G11 /2A螺纹不锈钢

　　N 11 /2NPT螺纹不锈钢

　　C法兰DN50 PN16C不锈钢

　　D法兰DN80 PN16C不锈钢

　　E法兰DN100 PN16C不锈钢

　　F法兰DN150 PN16C不锈钢

　　H法兰DN200 PN16C不锈钢

　　K法兰DN250 PN16C不锈钢

　　Y约定

　　关键词:

　　德国E+H导波雷达液位计FMP52

　　FMP51  带涂层的探杆，适用于腐蚀性的介质的液位测量

　　应用

　　• FMP51 - Premium 仪表，用于液位测量和界面测量

　　• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用

　　认和 USP Cl. VI 认材料

　　• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量

　　• 较大量程:45 m (148 ft)

　　•

　　过程连接:3/4"螺纹，或法兰

　　•

　　温度范围:–196…+450 °C (–321…+842 °F)

　　•

　　压力范围:–1…400 bar (–14.5~5 800 psi)

　　•

　　提供下列系统集成接口:

　　– 4...20 mA HART (模拟量信号)

　　– PROFIBUS PA (Profile 3.02)

　　–

　　基金会现场总线(FF)

　　•

　　可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪

　　表测量)或 SIL 3 (同构冗余测量)等级，

　　通过 TÜV 认，符合 IEC 61508 标

　　准

　　优势

　　•

　　测量:

　　–

　　存在波动液面和泡沫液面时

　　–

　　介质类型改变时

　　–

　　存在粉尘的应用场合中(仅适用于 FMP54)

　　•

　　适用范围广

　　•

　　内置数据储存单元

　　•

　　工厂预标定探头长度

　　•

　　全中文显示的直观菜单引导式操作方法

　　•

　　便捷地集成至控制系统或资产管理系统中

　　• 准确的仪表诊断和过程诊断，有助于发现问题

　　•

　　防爆认:ATEX、IEC Ex、CSA、FM、NEPSI

　　压力设备指令(PED) (仅适用于 FMP54)

　　3A 认(仅适用于 FMP52)

　　物位，流量，压力，水分析测量测控:德国E+H，德国VEGA，北京瑞普三元压力传感器， 美国EMA流量传感器， 公众平台:西安宏略贸易有限公司。 水分析:CPM223，CPM253，CM442，CPS11，CPS11D等；物位计:FMR10, FMU30. FMU40等；压力变送器:P31  PMP11，PMC11,PMC131 等现货。

　　5401AH1NA6SPVKAC1雷达料位计厂商销售

　　雷达物位计概述

　　雷达物位计是一种利用雷达技术实现非接触式测量的物位测量仪器

　　其工作原理是通过发射微波信号到目标物体表面，然后接收反射回来的信号，根据发送和接收之间的时间延迟，计算出目标物体与传感器之间的距离，从而确定物体的高度或深度

　　雷达物位计具有诸多优势，如非接触式测量，避免了污染或腐蚀传感器的风险；适应性强，可应对复杂的工业环境和端的温度、压力条件；具备高精度和稳定性，能提供准确的测量结果，并在长时间使用中保持稳定

　　正因如此，它被广泛应用于石油、化工、水处理、食品加工等众多行业

　　导波雷达液位计原理

　　导波雷达液位计是一种非接触式的液位测量仪表，广泛应用于石油化工、电力、冶金、水处理等行业。它利用微波（或超声波）技术，通过发射和接收电磁波，检测液体表面与探头之间的反射信号，从而测量液体的高度。本文将详细介绍导波雷达液位计的原理及其优点。

　　一、导波雷达液位计原理

　　1. 发射原理

　　导波雷达液位计的发射原理是利用微波（或超声波）技术，通过天线向被测液体发射一定频率的电磁波。当电磁波遇到被测液体时，部分能量会被吸收，另一部分能量会反射回天线。反射回来的信号强度与被测液体的高度有关。

　　2. 接收原理

　　导波雷达液位计的接收原理是利用天线接收反射回来的电磁波。由于电磁波在空气中传播速度较快，因此反射回来的信号具有较强的时间延迟。通过对这些信号进行处理，可以计算出电磁波从发射到接收所需的时间，从而推算出液体的高度。

　　3. 数据处理与显示

　　导波雷达液位计的数据处理主要包括对反射信号的时间延迟进行计算和处理。根据电磁波传播速度和传播距离的关系，可以计算出液体的高度。同时，导波雷达液位计还可以将测量结果以数字形式显示出来，方便用户进行实时监控和调整。

　　二、导波雷达液位计的优点

　　1. 非接触式测量:导波雷达液位计无需与被测液体直接接触，避免了传统液位测量方法中可能出现的污染、磨损等问题。

　　2. 高精度测量:导波雷达液位计采用的微波（或超声波）技术，能够实现对液体高度的测量，误差范围通常在±0.1%以内。

　　3. 适用范围广:导波雷达液位计可用于各种类型的液体测量，如水、油、酸碱等，且不受介质密度、温度、压力等参数的影响。

　　4. 抗干扰能力强:导波雷达液位计采用的信号处理技术，能够在复杂的环境中稳定工作，不易受到外部干扰的影响。

　　5. 易于安装和维护:导波雷达液位计结构简单，安装方便，维护成本较低。同时，其无易损件，使用寿命长。

　　总之，导波雷达液位计凭借其非接触式测量、高精度、抗干扰能力强等优点，在各行业得到了广泛的应用。随着科技的不断发展，导波雷达液位计的性能将进一步提高，为人们的生产生活带来更多便利。
