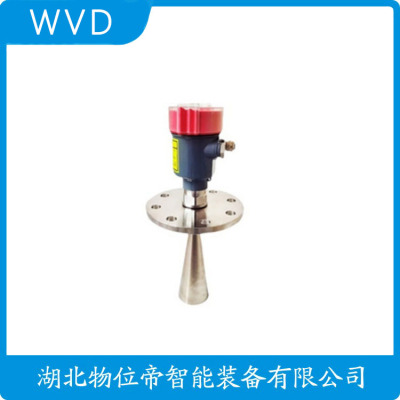

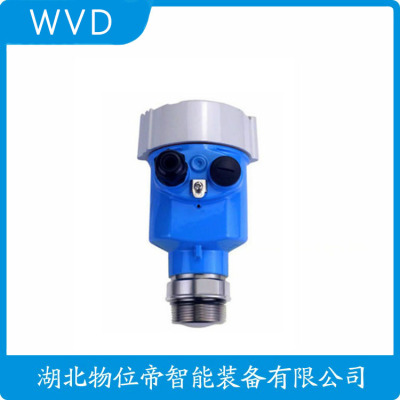

GDRD59-PTGPIE2BBE8MA雷达液位计性价比高的
液体测量的特殊应用方案
对于易结晶介质，传感器配备PTFE天线罩防止结垢，同时保持ε＞1.4的介电常数要求。强腐蚀性液体测量采用全密封316L不锈钢外壳，耐98%浓硫酸腐蚀。某化工厂测量发烟硫酸（ε=110）时，通过调整回波阈值使信号强度稳定在-70dBm以上。最新导波雷达技术利用探杆引导电磁波，可穿透泡沫层检测真实液位。小型储罐（＜3m）推荐使用5°窄波束天线，避免罐壁反射干扰。
智能雷达水位计基于时间测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
智能雷达水位计，是工业测距雷达在水位测量领域的应用，实现了水位计向高精度（毫米级），大量程(35米)，高，安装简便，免维护的技术跨越。
智能雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。
法兰连接导波雷达液位计 雷达料位计产品概述:
导波雷达液位计运用的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其的性能，在工业生产中发挥着越来越重要的作用。
导波雷达液位计利用了电磁波的性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达液位计的测量效果越好。
１.导波雷达液位计的基本原理:
导波雷达液位计组成:它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。
发射－反射－接收是导波雷达液位计工作的基本原理。雷达传感器的天线以波束的形式发射小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
２.导波雷达液位计测量料位的技术:
(１)回波处理新技术的应用:
从导波雷达液位计的测量原理可以知道，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。导波雷达液位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的
(２)测量数据处理:
由于液面波动和随机噪声等因素的影响，检测信号中混有大量噪声。为了提高检测的准确度，对检测信号进行处理，尽可能消除噪声。
经过大量的实验验，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。
(３)导波雷达液位计的特点:
由于导波雷达液位计采用了上述的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达液位计具有比接触式料位计和同类非接触液位计更加优良的性能。
①可在恶劣条件下连续准确地测量。
②操作简单，调试方便。
③准确且节省能源。
④无需维修且性强。
⑤几乎可以测量介质。
测量范围:30米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1-2MPa
精 度:±1mm
频率范围:100MHZ-1.8GHZ
防爆等级:Exia IIC T6
防护等级:IP67
信号输出:4…20mA/HART(两线)
导波式雷达液位计采用了100MHz～1.8GHz的发射频率，不锈钢包四氟杆式探头，安装方式四氟翻边法兰。测量对象为腐蚀性液体，大量程为四氟杆6米、四氟杆25米。
导波式雷达液位计是我公司生产的采用微波技术来检测料位的高科技产品，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上先*的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
一、工作原理:
导波雷达液位计发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
二、主要特点:
导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有*的*性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
三、技术参数:
1.测量对象:腐蚀性液体
2.测量范围: 杆式6m、缆式25米；
3.过程连接:法兰DN50，DN80，DN100，DN150；
4.介质温度:-40～120℃；
5.过程压力: -0.1～2.0MPa；
6.工作频率: 100MHz～1.8GHz；
7.测量精度: ±10mm；
8.分辨率: 1mm；
9.采样: 回波采样54次/s；
10.输出电流信号:4～20mA+ HART通讯协议；
11.电源: 24VDC(±10%)纹波电压:1Vpp；
12.耗电量: max22.5mA ；
13.外壳防护等级:IP68；
14.防爆等级:EXiaIICT6 ；
15.两线制接线:仪表供电和信号输出共用一根两芯电缆；
16.电缆入口:M20×1.5(电缆直径5～9mm)。
液位计系列>>ZWRD702导波雷达液（物）位计:
一、仪表概述:
导波雷达液位计主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用具有低维护，高性能、高精度、高性，使用寿命长等优点。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。
二、测量原理:
导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种的时间延伸方法可以确保短时间内稳定和测量。即使工况情况比较复杂，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。
1、输入:
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比:D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为:L=E-D；
2、输出:
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出；
3、测量范围:
F-测量范围；E-空罐距离；B-顶部盲区；H-探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳zui底部附近无法测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离；
4、注意:只有物料处于顶部盲区和底部盲区之间时，才能罐内物 位的测量。
三、数据处理:
雷达通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出。
四、适用场合:
适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
五、性能特点:
1、通用性强:可测量液位及料位，可满足不同温度、压力、介质的测量要求，zui高测量温度可达800℃，zui大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料:*的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护:测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰:接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确:测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
六、技术:
1、工作频率:100MHz-1.8GHz；
2、测量范围:缆式:0-35m杆式、同轴式:0-6m；
3、重复性:±3mm ；
4、分辨率:1mm；
5、采样:回波采样54次/s；
6、 响应速度:>0.2S（根据具体使用情况而定）；
7、精度:<0.1%；
8、输出电流信号:4-20mA ；
9、通讯接口:HART通讯协议；
10、过程连接:G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；
11、过程压力:-1～60bar ；
12、电源:24VDC（±10%）纹波电压:1Vpp；
13、耗电量:max22.5mA；
14、环境条件:温度:-40℃～ 250℃；
15、外壳防护等级:IP68；
16、防爆等级:EXiaIICT6 ；
17、两线制接线:仪表供电和信号输出共用一根两芯电缆；
18、电缆入口:M20×1.5（电缆直径5～9mm）。
七、安装指导说明:
下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。
安装位置:
1、距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）；
2、不要安装在金属罐中间；
3、不要装在下料口处；
4、选择探头长度时，注意探头底部距罐底约大于30mm；
5、注意介质温度。
罐内障碍物:
1、安装时注意探头距离障碍至少200mm。
干扰的祛除:
1、干扰回波抑制:软件可实现对干扰回波的抑制，从而达到理想测量效果；
2、旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。
液体标准安装:
对于粘度≤500cst且不易产生粘附的介质，管式探头是理想方案，其特点如下:
性；
1、可用于介电常数大于等于1.4的介质，测量与介质的导电性无关；
2、罐内障碍物及短管尺寸不影响测量；
3、比杆式探头能承受的横向压力高；
4、对于高粘度的介质，建议使用杆式探头。
卧罐及立罐上的安装:
1、管式探头及杆式探头zui长可到6米对于测量距离超过6米的罐，可选用8mm缆式探头；
2、安装及固定方式同固体粉仓测量；
3、对距罐壁的距离无限制，只要避免探头接触罐壁；
4、如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头。
腐蚀性介质测量:
1、如果测量腐蚀性介质，可选用杆式探头套一个塑料套管进行测量。
八、测量条件注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C 的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
5、zui小测量范围与天线有关。
6、随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
九、日常检查维护:
1、日常检查维护主要是查看电源电压和输出电流是否正常。通电后，大约需要30~60min仪表才能正常工作。如果投运后仪表没有输出，则应检查电源是否真正接上，并检查保险丝是否烧坏。
2、使用时是和设备连成一体的，整个系统雷达液位计是密封的，所以平时还应检查各部件连接处的密封情况是否良好。
3、雷达头内部的使用温度为65℃。一般使用情况下不会超过这个温度，但若被测介质的温度很高，则雷达头内部的温度有可能超过65℃。这时，可以用少量的风，经此φ6X1紫铜管自雨水帽吹入雷达头，以将内部的温度降下来，不要用水或其他液体进行机械冷却。
4、易挥发的有机物会在雷达液位计的喇叭口或天线上结晶，要按期检查和清理。
注意事项:
1、测量范围从波束触及罐低的那一点开始计算，但在情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为测量精度，建议将零点定在低高度为C的位置。
3、理论上测量达到天线*的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的*至少100mm。
4、对于过溢保护，可定义一段距离附加在盲区上。
十安装要求:
1、对于直径较小的圆形罐，安装点距离罐壁的zui小距离不能小于35cm，通常液位计与罐壁的距离设置为罐直径的1/6-1/4为佳。
2、雷达液位计不能安装于液体流入口的正上方。
3、雷达液位计不能安装于圆形罐的正中间，避免干扰信号。
4、安装时，法兰上的标记应指向罐壁，且法兰对水平面的误差应小于正负0.5度。
5、安装喇叭口天线时，天线下端要低于罐顶20mm以下，喇叭口天线与液面垂直，避免出现回波。喇叭状的天线要延伸到连接管下面。
6、波导管的安装位置应远离出料口，其中轴线应与液面垂直。
十一、数据对照表:
十二、选型一览表:
十三、选型需要知道的数据:
1、测量范围是几米，要求盲区是多少。
2、被测量的介质类型(液体还是固体，具体的名称如:清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫、矿石、煤炭、水泥、黄豆、小麦、玉米、面粉等)。如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体:是否有粉尘，介质是颗粒状还是粉末状。
3、介质的zui低zui高温度，zui小zui大压力。
4、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
5、是否需要防腐、防爆，要分体式还是一体式。
6、工作环境:敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否通大气压等。
7、工作电源:是直流24VDC还是交流220VAC。
8、输出信号:4～20mA电流，还是485通信输出，需要继电器输出吗？
