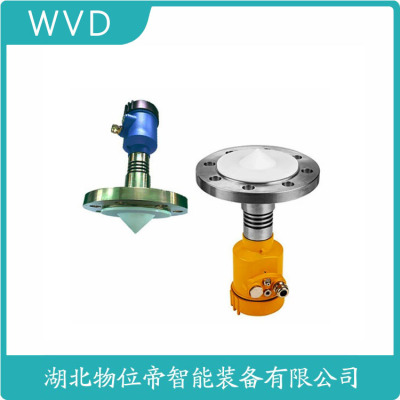

FMR62-NACEBDGNF6CJK+AKEHHAKELANAPB雷达物位计生产
Siemens导波雷达液位计SITRANS LG200 >> 是一种用于液体和固体的中短量程物位，物位/界面和体积测量的导波雷达变送器。它不受过程条件改变，高温和高压，蒸汽的影响。
西门子导波雷达变送器SITRANS LG200 优点
表头三个按键可实现设置；
精度高达2.5毫米。
测量包括泡沫在内的恶劣应用的物位和界面；
同轴管，单或双杆式和缆式探头适用大多数应用；
可用于高达430 barG的高压和427度的高温环境。
应用
SITRANS LG200 可以测量物位，体积和界面。主要针对中短量程应用，LG200 提供同轴，单或双杆式探头以及单或双缆式探头，量程可达22.5米。
SITRANS LG200 可在一些恶劣条件下进行稳定测量，比如腐蚀性蒸气，泡沫，饱和蒸汽，高黏度，填充/排空速度，低液位和变化的介电常数和密度。
西门子导波雷达变送器 SITRANS LG200 常规型号:
7ML13001AA110A00 7ML1300-1AA11-0A00
7ML13001AA110B00 7ML1300-1AA11-0B00
7ML13001AA111A00 7ML1300-1AA11-1A00
7ML13001AA111B00 7ML1300-1AA11-1B00
7ML13001AA120A00 7ML1300-1AA12-0A00
7ML13001AA120B00 7ML1300-1AA12-0B00
7ML13001AA121A00 7ML1300-1AA12-1A00
7ML13001AA121B00 7ML1300-1AA12-1B00
7ML13001AB110A00 7ML1300-1AB11-0A00
7ML13001AB110B00 7ML1300-1AB11-0B00
7ML13001AB111A00 7ML1300-1AB11-1A00
7ML13001AB111B00 7ML1300-1AB11-1B00
7ML13001AB120A00 7ML1300-1AB12-0A00
7ML13001AB120B00 7ML1300-1AB12-0B00
7ML13001AB121A00 7ML1300-1AB12-1A00
7ML13001AB121B00 7ML1300-1AB12-1B00
针对各种转矩管应用 SITRANS LG200 可更换式探头可以被安装在现有的旁通管以优化应用。
主要应用:电力、石油、化工、 采矿、钢铁、水泥、食品 、冶金、造纸、医、 纺织、、水利等领域。
Rosemount 3300 液位变送器用于液位测量和界面测量，为液体应用提供了具有成本效益的解决方案。Rosemount 3300 没有可移动零件，无需校准，几乎不受工艺条件的影响。凭借自上而下的液位测量和界面测量，您可控制您的液位。
罗斯蒙特3302导波雷达料位计-3300系列
规格
工作压力全真空至 580 psi（全真空至 40 bar）工作温度-40 至 150°C（-40 至 302°F）通讯协议4-20 mA/HART、Modbus探头类型硬单线、分段单线、软单线、软双线、同轴型、带 PTFE 涂层的探头
特点
Rosemount 3300 可配备多种探头，以适应大多数应用
n 、直接的液位测量，几乎不受过程条件
的影响
n 无活动部件，维护量少且无需重新标定
n 利用 M*riable 液位与界面变送器，过
程穿孔更少，安装成本更低
n 两线制技术和用户友好的组态界面使得安装
和调试简单易行
n 变送器功能全面、易于使用，具有稳定的现
场性
n 高度的应用零活性，拥有广泛的过程连接、
导波杆类型和配件
罗斯蒙特3302导波雷达料位计-3300系列
测量原理
通过浸入过程介质的导波杆引导低功率、纳秒级微波脉冲，进
行液位物位测量。当微波脉冲抵达具有不同介电常数的介质
时，部分能量被反射回变送器。
变送器利用次反射的余波测量界面位置。在上层产品表面
未被反射的部分微波继续向下直达下层产品表面然后也被反射
回来。其波速取决于上层产品的介电常数。
发射脉冲与反射脉冲之间的时差被换算成距离，由此计算出总
体液位或界面位置。反射强度取决于被测产品的介电常数。介
电常数越高，反射强度越大。

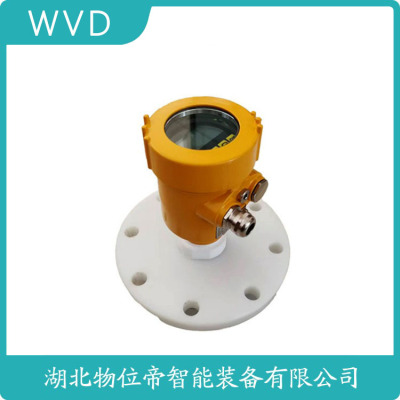

FMR62-NACEBDGNF6CJK+AKEHHAKELANAPB雷达物位计生产
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D （2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
主要规格产品5301 型用于测量液位或界面（界面测量适合于*浸入导波杆）。
5302 型用于测量液位和界面。
5303 型用于测量固体物位。测量原理 时域反射原理 (TDR)测量范围 长达 164 ft. (50 m)介电常数使用安装在旁通管的同轴导波杆或单缆导波杆测量时小为 1.2，其他导波杆为 1.4。请参阅 《产品数据表》了解完整的数据规格。导波杆材质不锈钢、 合金400 、 合金C276 (UNS N10276) 或 PTFE 涂层的不锈钢参考精度±3 mm (± 0.1 in. ) 或 ± 0.03% 测量距离，以者为准重复性±1 mm (± 0.04 in.)输出模拟量4-20mA叠加HART® 信号
FOUNDATION® 现场总线
Modbus过程温度 752 ºF (400 ºC)。请参阅 《产品数据表》了解完整的数据规格温度-320 ºF (-196 ºC)过程压力模拟量4-20mA叠加HART® 通讯 和 FOUNDATION® 现场总线防爆认本质 (IS) 或防爆/防火认（ATEX、CSA、IECEx、FM...）显示单元5 位集成式显示器（可选）输出变量液/料位，界面，空高，界面距离，上部产品厚度，体积，液位速率，信号强度，壳体内部温度，百分比量程外壳带双腔室的聚氨酯涂层模铸铝制或不锈钢 外壳。外壳防护等级Type 4X、IP66、IP67现场总线功能链路主设备（备用 LAS），PlantWeb 警报信息，设置向导现场总线模块资源模块、3 个转换模块、6 个模拟输入 (30 ms)、PID (40 ms)模块、计算模块、输入选择器、输出选择器 (65 ms)、信号表征器 (75 ms)组态工具罗斯蒙特 Radar Master、375 现场手持通讯器、AMS Suite:智能设备管理器、DeltaV 或其他兼容 DD 或 EDDL 的主机系统。
特殊工况定制解决方案
高温熔体（>400℃）测量采用水冷法兰（流量2m³/h），波导延伸管耐温800℃。强粘附性介质使用自清洁天线，维护周期延长至6个月。卫生型设计符合3A标准，Tri-Clamp接口表面粗糙度Ra<0.8μm。最新蓝宝石透波窗口可测ε<1.4介质。
温馨提示:将产品铭牌右下角的8位数字编号，输入到官网右上角查询框内，可查询到VEGA产品真伪(型号及出厂日期)。雷达液位计基本选型参数:测量范围、是否防爆、过程连接尺寸和材质、是否带显示模块。
德国VEGA Grieshaber KG公司由Bruno Grieshaber先生，创立于1959年，世界领先的液位测量和压力仪表供应商，过程工业测量技术世界领先，拥有雷达液位测量的顶尖技术，产品包括物位测量仪表、压力测量仪表和限位检测仪表，倚靠着德国高质量的精益制造，在石化、化工、冶金、能源、水处理等行业收获了佳的口碑。VEGA（威格）产品采用不同的测量原理，如超声波、导波雷达、电容、雷达、静压和振动叉型，用来测量不同的介质:液体、料位、物位、流量、固体、粉末、压力和气体等，适用于水处理行业，各工业行业的酸、碱和助剂的储罐，或者穿透塑料容器壁测量物位。
VEGA研发了易于安装和操作的测量技术，通过VEGA产品的控制和监视，让复杂的生产过程变得直观，模块化设计让产品维修、更换更为简便。VEGA产品广泛用于化学和制厂、食品工业、饮用水供应系统、污水处理厂、垃圾填埋场、采矿、发电、石油平台、船舶和飞机等，典型应用是水处理、泵站、雨水溢流池和监控水位。
1997年VEGA个推出了双线雷达传感器，即使在端粉尘产热和灌装噪音等困难的工艺条件下，也能的液位测量，这款产品使之成为雷达传感器领域市场领导者。VEGA在80多个国家有子公司和分销网络，仅在欧洲就分布在34个国家，北美和南美有10个国家，非洲、亚洲和澳大利亚有36个国家。
1989年，德国VEGA公司与天津市自动化仪表厂合资建立了“天津天威有限公司（Tianjin-VEGA Co. Ltd）”，并在上海、广州、成都设有分公司，现更名为“威格（中国）仪表有限公司”。
VEGA系列产品:
-VEGASON 61,62,63:超声波传感器用于持续性物位测量
-VEGAPULS 61,62,63,64,65,69:雷达传感器用于液体的持续性液位测量
-VEGAPULS WLS61:壳体能防淹没，雷达传感器用于水和废水的持续性液位测量
-VEGAPULS C11,C21,C22,C23用于连续测量物位的雷达传感器，适用于在保护方式要求高的简单应用中非接触测量物位
-VEGAPULS 11,21,31非接触式简易物位测量的理想的传感器，用于连续测量液位的雷达传感器
-VEGAFLEX 81,82,83,86:导波雷达 TDR-传感器用于持续性粒料物位测量
-VEGAVIB 61:振动物位计用于粒料测量
-VEGAVIB 62:带负荷线缆的振动物位计用于粒状粒料
-VEGAVIB 63:带加长管的振动物位计用于粒状粒料
-VEGACAP 62,63,64,65,66:电容式棒式电用于物位限测量
-VEGACAP 67:电容式高温型电，用于限位检测
-VEGACAP 69:电容式双棒电，用于限位检测
-VEGABAR 14:过程压力变送器，带陶瓷测量元件
-VEGABAR 17:过程压力变送器，带金属测量元件
-VEGABAR 81:带压力传导系统的压力变送器
-VEGABAR 82:压力变送器，带陶瓷测量元件规模尺寸的料仓
-VEGABAR 83:压力变送器，带金属测量元件
-VEGABAR 86:悬挂测压变换器 带CERTEC®测量单元
-VEGABAR 87:投入式压力变送器，带金属测量元件
-VEGASWING 51,61:振动液位计
-VEGASWING 63:振动液位计带加长管
-VEGASWING 66:振动式限位开关，用于测量限温度/压力下的液体介质
-VEGAWELL 52:带有陶瓷测量元件的悬挂式压力变送器
-VEGABOX 02:用于悬挂测压变换器的电气连接和通风
-VEGABOX 03:带通风过滤器的压力补偿壳体
-VEGATOR 111,112,121,122,141,142:单通道信号处理仪表，用于限位检测
-VEGATRENN 141,142,149,151,152:隔离和保护仪表，将本安型和非本安型电流回路分离
-VEGADIF 85:带金属测量膜片的差压变送器
-FIBERTRAC 32:用于连续测量物位和分离层的辐射传感器
-PLICSMOBILE T81:移动通信单元
-PLICSMOBILE B81:电池壳体
-PLICSMOBILE S81:太阳能电池组件
-CSB:带双面加装压力调节器
-CSS:带单面加装压力调节器
-PLICSCOM:显示和调整模块
-VEGADIS 81,82,176外部显示调整器
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
