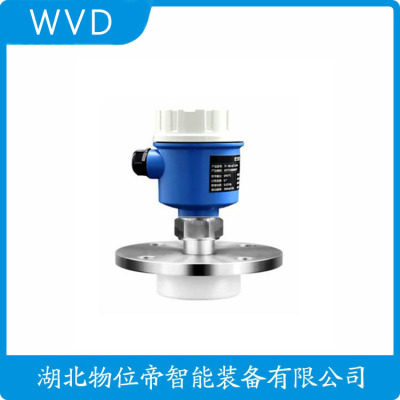

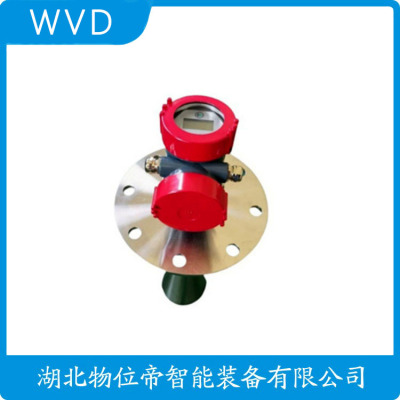

MRL-KP20-3BDM-GT20-0808/WXB雷达物位计质量好的
特殊介质测量的定制方案
高温熔体（＞400℃）测量采用水冷法兰（流量2m³/h）保护传感器，波导延伸管耐温达800℃。强粘附性介质使用自清洁天线，每秒1次的微振动防止挂料。某沥青储罐应用案例中，带刮刀装置的传感器使维护周期从1周延长至6个月。卫生型设计满足3A标准，Tri-Clamp快装接口表面粗糙度Ra＜0.8μm。最新研发的透波窗口材料（如蓝宝石）可测量ε＜1.4的超低介电常数介质。
雷达的发展是从上个世纪80年代开始的，上zui早做雷达的代表公司是:vega（脉冲雷达），saab（调频雷达）。Vega为低端雷达，技术角度讲，属于脉冲雷达。其发射原理比较简单，即:发送一个高频脉冲（6.3GHZ），微波遇到介质后被反射回来，微波传播速度为光速，与温度无关，计算出传播时间就计算出了距离；但是，由于其靠时间来计算数值的，就需要对事件到几十ps（1ps= 10^-12s,即:相当于将一秒分成10^1210的12次方份）。L=T传播时间 ＊ C光速/2 （公式一）推出:△L= △t ＊ C 光速 （公式二）其中------C=3＊10^5Km = 3＊10^8m=3＊10^11mm△t = △L/ C （公式三）我们假设测量精度为5mm，那么:△t=5/（3＊10^11）=16.666 ps目前记录时间zui高精度为50ps，芯片价格一般在200~500元一片。以时间50ps计算，其测量误差:△L= △t ＊ C=15mm。也就是说，脉冲雷达如果仅仅靠时间来处理数据，zui高精度为15mm。Vega雷达早在上个世纪80年代就已经出产，而高精度时间记录芯片是2002年才面世，所以，早期脉冲雷达大都采用时间拓展的方法来进行时间的准确测量纪录，外加多次测量求平均的办法。不管如何采用拓展时间以及平均发求值，其zui终精度要达到5~10mm，都具有一定的不合实际。早在2005年前，Vega雷达在国内占据80~85%的市场，主要源于其在国内大量宣传，以及国内无相应的雷达产品，自2004年后，脉冲雷达国内相继出现了3~5家生产厂家，vega雷达市场正被国内雷达厂家追步替代。而，saab为1999年进入国内市场，比vega晚6，7年时间，其进入国内市场后，一直定位在产品领域，仅仅面向石油、化工行业。目前，国内石油、化工在02年以前所采用的雷达，基本99%为saab雷达。Saab雷达价格昂贵，普通雷达价格在3~4万，精度稍高点雷达（调频雷达）价格在8~10万元。调频雷达原理为，发送连续信号（例如:信号频段从6~7GZH，8~9GZH等），对接收到的连续信号进行FFT变化，对信号进行锁相跟踪，来计算两个信号的时间差。调频连续波雷达FMCW，能够获取很高的精度，其精度主要取决于温飘（晶振的温度补偿），以及芯片的FFT计算速度，采用温补晶振，一般能够达到精度±1mm。目前调频连续波（FMCW）雷达，国内在2001年已经具备了这种技术。由于调频连续波雷达需要进行多方面的测试、试验，如:EMC认试验、温度试验等。直到2003年底，国内调频连续波雷达才正式推出。调频连续波雷达的基本处理方式雷同。由于国内调频雷达是2000年后才开始研发的，所以，在选择芯片的速度，器件的选型，都比SAAB更加具备优势，通过简单的对温度补偿能够做到±1mm内，利用波导管进行测量，精度能够做到±0.3mm。如果采用速度更快的cpu以及搭建一些设备，做到精度±0.1mm是容易实现的。目前，雷达物位计，随着国内厂家技术实力的不断壮大，正逐步取代国外雷达市场。脉冲雷达方面，国内除个别生产厂家无技术人员进行辅助处理工况外，够与vega雷达相媲美。调频连续波（FMCW）雷达，除在现场安装、雷达壳体设计方面，我们仍需要借鉴国外厂家的经验外；在各数，工况处理种性能参方面，我们的雷达产品都比SAAB强；我们在借鉴国外雷达优点的基础，采用军用技术生产了具有自主产权的调频雷达，我们将以zui的服务面向客户。
雷达物位计作为一种基于微波技术的非接触式测量工具，不仅在传统行业中巩固了其，还在新兴领域展现出巨大潜力。随着技术的不断进步和，雷达物位计的应用前景将更加广阔。
1.雷达物位计的工作原理
雷达物位计主要利用电磁波（通常为微波）的反射原理进行工作。当雷达装置发射出的微波脉冲遇到被测介质表面时会发生反射，雷达接收到反射波后，通过计算发射波与接收波之间的时间差或相位差，进而确定物位高度。根据雷达波传播方式的不同，雷达物位计可分为导波雷达（GWR）和非导波雷达（如时域反射法TDR和调频连续波FMCW）两大类。
2.技术特点与优势
非接触测量:雷达物位计无需直接接触介质，避免了测量元件的腐蚀和磨损，适用于高温、高压、有毒、易燃易爆等恶劣环境。
高精度与稳定性:微波穿透性强，几乎不受温度、压力、蒸汽、粉尘等因素影响，能提供稳定的高精度测量。
广泛适用性:无论是固体颗粒、粉末、液体还是浆料，甚至是界面测量，雷达物位计均能胜任，覆盖了从储罐、反应釜到料仓等多种容器类型。
易于安装与维护:非接触式设计简化了安装过程，减少了维护需求，降低了总体运营成本。
3.应用实例
电力与能源:在燃煤发电厂的灰库、脱硫塔等环节，雷达物位计用于监测粉煤灰、石膏浆液的物位，确保合规及设备正常运行。
食品饮料:在糖浆、酒精、油脂等存储罐中，雷达物位计因其卫生没污染的特性，成为测量工具，食品。
水及污水处理:雷达物位计在污水处理池、净水厂蓄水池等设施中，准确测量水位，优化水资源管理。
4.未来发展趋势
随着物联网（IoT）、大数据和人工智能技术的结合，雷达物位计正朝着更智能、更集成化的方向发展。智能算法的应用使得雷达物位计能够自我学和适应复杂工况，提供好的诊断和预测性维护服务。此外，小型化、低功耗设计以及远程无线通信技术的发展，也为雷达物位计在远程监控和无人值守站点的应用开辟了新的可能。
洞察 智控未来:YF-LDYW-V1系列物液位计
在工业过程控制领域，物位测量的度与稳定性直接影响生产与效率。YF-LDYW-V1系列雷达物凭借其非接触式智能测量技术，为液体液位与固体料位监测提供了高性的解决方案，成为替代高端仪表的国产化标杆产品。
革新测量原理:时域反射技术（TDR）该系列基于时域反射原理，通过发射毫米波电磁脉冲（光速传播）沿钢缆或探棒传输。当抵达介质表面时，部分能量被反射回接收装置。仪表计算脉冲往返时间差，结合光速常数，实时解算高度，实现全量程无接触测量。
核心技术优势
高精度抗干扰±3%测距精度，分辨率达0.001m（1mm）。采用算法智能识别虚假信号，过滤蒸汽、粉尘、泡沫等复杂工况干扰，数据真实。端工况适配支持-200℃至800℃超宽温域，耐受400bar高压，兼容真空环境（介电常数>1.2），适用于原油、挥发性液体、高温熔融物及粉煤、原煤等固体。工业级稳定设计高稳定性元器件，电源模块防护全输入/输出线路防雷抗短路IP65防护等级，0-100%湿度环境无忧运行智能化运维TFT彩屏实时显示数据，遥控器远程操作4~20mA/RS485双模输出，支持数据自动上传至云端平台双路报警继电器增强管控
应用场景全覆盖
介质类型
典型应用场景
液体
储油罐、化工反应釜、污水处理池
高粘稠浆料
泥浆仓、食品加工罐
固体颗粒/粉末
煤仓、水泥料仓、谷物储仓
环境
真空干燥设备、高温熔炉
安装便捷 低耗耐用
灵活安装方式:顶部/侧面/旁通管/导波管安装功耗设计（0.5W），DC12-24V宽电压供电结构轻量化，维护成本近乎为零
技术参数概要
量程:0-5/10/15/25m（大可扩展至70m）供电:DC12-24V环境适应性:-20℃~+60℃（仪表本体）通讯:4~20mA / RS485防护:IP65
YF-LDYW-V1系列以毫米波雷达技术为核心，融合智能算法与工业级硬件设计，重新定义非接触物位测量的精度边界。无论是炼油厂的高危储罐，还是食品厂的卫生级容器，亦或是矿区的粉尘料仓，它提供持续稳定的数据，助力企业实现精细化、智能化生产管控。
MRL-KP20-3BDM-GT20-0808/WXB雷达物位计质量好的
导波雷达液位计是依据时域反射原理（TDR）为基础的雷达液位计，采用高频振荡器作为电磁脉冲发生体，发射电磁脉冲，沿导波缆或导波杆向下传播，当遇到被测介质表面时，雷达液位计的部分电磁脉冲被反射回来，形成回波。并沿相同路径返回到脉冲发射装置，通过测量发射波与反射波的运行时间，经 t=2d/c 公式，计算得出液位高度。
根据图（a）所示，导波雷达液位计发射电磁脉冲时，在通过导波缆顶部的时候，由于距发射端较近，会产生一个虚假回波，可通过滤除虚假回波，来消除干扰。电磁脉冲沿导波缆向下传播时，当信号到达被测介质表面时，回波一部分会被反射，并在回波曲线上产生一个阶跃性变化。另外一部分信号仍然会继续向下传播，直到损耗在不断发射中。液位计通过检测出液位回波和顶部发射回波之间的时间差，根据这个时间差，经过智能化信号处理器，进行计算就可以得到液位的高度。
从图（b）可以看出，在空罐的时候，没有液位就不会检测到液位回波信号，但是顶部虚假回波同样会存在，电磁脉冲传输到导波缆的底部，罐底会产生一个回波。假如罐体内有两种不相溶的介质，由于密度不同，两种介质会分为上下两层。如果且这两种介质的介电常数相差大，那么就可以通过回波信号的不同来判断两种介质的界面，进而计算出两种介质的高度以及界面的高度。由于电磁脉冲是通过导波缆向下传播，信号衰减比较小，因而可以测量低介电常数的介质。一般情况下被测介质的相对介电常数越大，反射回来的脉冲信号就越强。也就更容易区分出虚假回波。更容易得到真实液位。比如水比甲醇更容易测量。
介质的相对介电常数是表征介质化的一个物理量，它是由介质本身的属性决定的。因此，介质不同，相对介电常数也不同。被测介质的介电常数大小直接影响高频脉冲信号的反射率。当电磁脉冲到达介质表面时，电磁波会发生反射和折射。相对介电常数越大，则反射的损耗越小，相反相对介电常数越小，则发射的损耗越大，信号衰减的越严重。当被测介质的电导率大于10mS/cm，则会反射回来，即回波信号越强。由于过小的相对介电常数会导致信号度衰减。因而每一种导波雷达液位计都具有一项小相对介电常数，确保雷达液位计能够正常使用。不同公司的导波雷达液位计在结构设计上不同，对小相对介电常数的要求也不同。
导波雷达液位计与其他雷达液位计相比，具有不同的工作原理，也有自己的优势和不足。用户尤其是采购人员了解这些信息，对于正确的选型重要。下面，就导波雷达液位计的原理和优缺点具体介绍如下。
一、导波雷达液位计的工作原理
导波雷达液位计的工作原理是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
而普通雷达液位计的工作原理是发射—反射—接收。具体说来就是，雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。
二、导波雷达液位计的优缺点
1、导波雷达液位计的不足
（1）不适合用于测量腐蚀性和粘附性液体，也不适合用于食品等级要求较高的场合
从两种雷达液位计的不同工作原理，可知雷达液位计是非接触式测量，导波雷达液位计为接触式测量。所以，需要考虑介质的腐蚀性和粘附性，在食品等级要求较高的场合，也一般不用导波雷达液位计。
（2）导波雷达液位计的安装和维护不便
导波雷达液位计在测量时，过长的导波杆（缆）为安装和维护增加了不少困难。而且相比能够互换使用的普通雷达液位计，导波雷达液位计的导波杆（缆）的长度根据工况固定，一般不能互换使用。所以，一般来说，导波雷达液位计要比普通雷达液位计的选型和维护要繁琐的多。
（3）导波雷达液位计的测量距离受限
导波雷达液位计的测量距离不会很长，而普通雷达液位计在30~40m的罐体上应用比较常见，甚至可测到60m。
2、导波雷达液位计的优势:
（1）对波动较大介质的测量更稳定
在罐内有搅拌，介质波动较大的工况下，用底部固定的导波雷达液位计比普通雷达液位计更为稳定，优势也更为明显。
（2）更适于对小罐体内物料的测量
在测量小罐体内的物位时，由于安装测量空间小（或罐内干扰物较多），一般普通雷达的液位计不适用，而导波雷达液位计则不受限。
（3）导波雷达液位计不受介电常数高低的限制
普通雷达液位计和导波雷达液位计的测量原理都是基于介质介电常数的差别进行测量的，由于普通雷达液位计发射的波是发散的，当介质介电常数过低时，信号太弱测量就会不稳定，而导波雷达液位计发射的波是沿导波杆传播的，信号相对稳定。
此外，导波雷达液位计一般还有底部探测功能，可以根据底部回波信号的测量值加以修正，使信号更为稳定准确。雷达液位计的原理和应用
MRL-KP20-3BDM-GT20-0808/WXB雷达物位计质量好的
一、产品描述:
智能型导波雷达液位计是*的雷达式物位测量仪表，测量zui大距离可达70米。天线被进一步优化处理，新型的的微处理器可以进行更高速率的信号分析处理，使得仪表适用于固体料、过程容器或强粉尘易结晶、结露场合。
二、智能型导波雷达液位计主要技术参数:
1、测量范围: 70米
2、过程连接: 螺纹、法兰
3、介质温度: -40～400℃
4、过程压力: -0.1～4.0MPa
5、精 度: ±2mm
6、防护等级: IP67
7、频率范围: 26GHz
8、防爆等级: Exia ⅡC T6 Ga
9、信号输出:4...20mA/HART(两线/四线) RS485/Mod bus
三、智能型导波雷达液位计产品特点:
1、非接触雷达，无磨损，
2、天线尺寸小，便于安装
3、波长更短，对在倾斜的固体表面有的反射
4、测量盲区更小，对于小罐测量也会取得良好的效果
5、波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
6、几乎不受腐蚀、泡沫影响
7、几乎不受大气中水蒸气、温度和压力变化影响
8、严重粉尘环境不会影响电磁波工作
9、高信噪比，即使在波动的情况下也能获得更优的性能
10、26GHz频率，是测量固体和低介电常数介质的选择
昌晖仪表介绍一种由双法兰液位变送器和导波雷达液位计组成的真空制盐蒸发罐液位测量技术方案，本方案大程度克服生产中强腐蚀、结晶堵塞、真空、高温、泡沫等因素对仪表的影响，经制糖、海绵钛和制盐的真空蒸发室液位测量应用，明此真空蒸发室液位测量系统可长期、稳定和地运行。
真空制盐是当今世界普遍采用的现代化制盐方法，指卤水在不同真空压力状态下的蒸发罐中进行蒸发，逐级浓缩、结晶制盐的过程。制盐过程中核心工序是蒸发，生产中通过蒸发罐中液位变化计算水分蒸发量，并达到控制溶液浓度的目的。生产中，强腐蚀、结晶堵塞、真空、高温同时存在，导致制盐蒸发罐液位测量仪表损坏率高，生产自动化控制系统无法正常运行。论文将重点阐述真空制盐蒸发罐液位测量方法。
真空制盐蒸发工艺
真空蒸发技术起源于1812年英国糖厂的单效真空蒸发,1887年美国将此技术用于制盐，1940年开始应用于中国制盐行业。
图1 真空制盐流程图
蒸发是液体表面发生汽化或溶液部分汽化的现象，蒸发时液体不断吸收热量，温度越高蒸发越快，溶液沸腾时蒸发速度快。根据蒸发罐内压力，蒸发分为加压蒸发、常压蒸发或负压蒸发，在负压下的蒸发，我们称为真空蒸发。应用广的是采用强制循环真空蒸发器，如图2。
图2 强制循环真空蒸发器
制盐企业为提高竞争力，不断降低成本、提高产品质量，同时满足减排，就对蒸发工艺进行改进，提高自动化控制水平，使蒸发效率达到佳状态。
实行多效蒸发生产目的是为了多次重复利用二次蒸汽，以降低单位产品的能耗，有效节约能源。蒸汽利用的次数就是效数。蒸发效数越多，蒸汽用量越少，能耗越低，但效数增多，会增加设备成本。
真空制盐主要过程为蒸汽加热一效卤水，排出的二次蒸汽逐效加热下一效卤水。通过逐效蒸发，使盐浆增稠，稠料液去离心机脱水，即为盐。每一效蒸发的关键是控制盐浆的浓度，而盐浆有较强腐蚀性、容易结垢、粘结，浓度直接测量，通常是通过在封闭蒸发室中蒸发前后的液位比来间接控制盐浆浓度。所以制盐蒸发罐液位测量是真空制盐重要的参数。
真空制盐蒸发罐液位测量技术方案
1、原用方案分析
用人工监测液位的方式，提高产品质量和生产效率，人们逐渐用“摄像视频+雷达液位计”，实现自动化实时控制，如图3，应用脉冲雷达液位计连续测量旁通管中的液位。
图3 雷达液位计+窥镜液位测量法
此方案在实际应用中，因盐浆结垢，水平连通管、旁通管经常发生堵塞问题，造成旁通管内液位假象，需频繁停车，拆装法兰并清洗管道。蒸发中，盐浆在蒸发室内因搅拌产生大量的泡沫，使脉冲雷达液位计测量液位假象。人工清洗工作量大，生产成本高，液位测量不准，自动控制连续运行。
2、可长期运行的真空制盐蒸发罐液位测量技术方案
随着仪器仪表技术的发展，市场上已出现真空的液位变送器以及管道清洗技术，为真空制盐蒸发液位监测提供了新思路。在设计、应用中，建议液位监测采用“法兰差压变送器+导波雷达液位计+窥镜”三重组合冗余方案，确保测量的准确性、性、性。设计与安装方案，如图4。
图4 真空制盐蒸发罐液位测量双法兰液位变送器+导波雷达液位计+窥镜液位监测方案
①方案设计说明
a、蒸发室与旁通管间的连接管，从水平改为斜角，角度控制在20°左右，延长结垢清洗周期；
b、在连通管上安装冲洗环和截止阀，可定期自动清洗；
c、在旁通管面部安装雷达液位计；
d、在旁通管另一侧安装20°斜角的法兰短管，再安装双法兰液位变送器，用于液位直接测量。同时在法兰之间加装冲洗环(结构如图5)，冲洗环上配置冲洗用截止阀，可定期清洗；
图5 清洗环结构示意图
e、在旁通管底部可加装一个清洗阀门，大修时可以使用；
f、在蒸发室面部，仍安装采光窗和视频摄像窗；
g、旁通管内径建议在300mm以上，由于蒸发液位较高，毛细管较长，建议采用DN80法兰。
②方案优势
a、双法兰液位变送器可直接测量液位，消除蒸发过程中搅拌产生的泡沫对雷达测量产生的误差，提高测量精度和产品质量；
b、能连续准确测量液位，为生产过程实现自动化控制提供依据；
c、雷达液位计与双法兰液位变送器组合，实现冗余监控，提高自动化控制系统性；
d、倾斜的连接管、法兰短管，可以减少沉淀结垢物的堆积，也便于冲洗；
e、配置冲洗环与截止阀相连，好是电动截止阀，用程序控制，定期对连接管、法兰、旁通管进行清洗，减少管道结垢堵塞的问题，提高设备维护效率， 降低维护成本；
f、保留窥镜，配置视频窗口，以便观察、巡视。
真空制盐蒸发罐液位测量仪表选择与配置
根据上述设计方案，还需配置合适的仪表，才能确保装置正常运行。
1、雷达液位计的选择
在制盐真空蒸发中，卤水因搅拌产生的较厚泡沫，会对脉冲雷达液位计造成干扰，应选用缆式导波雷达液位计，以此测量的性和测量精度。
2、双法兰液位变送器的选择
真空制盐蒸发工段，介质具有腐蚀性、易结晶沉淀，而且环境存在腐蚀性气体，选择双法兰液位变送器时，考虑以下因素:
①双法兰液位变送器的法兰膜片材质建议选择钽材。
②双法兰液位变送器壳体材质可选择316不锈钢。
③冲洗环可选择316L。为结晶颗粒较大，不易排出，建议冲洗孔选择1/2NPT。
④变送器类型选择:真空制盐蒸发器的高度通常在6m以上，属于密封容器，根据方案应选择通径DN80以上的带测量筒的双法液位兰变送器。常见多效真空蒸发，在Ⅰ效、Ⅱ效工作为正压，Ⅲ效、Ⅳ效、Ⅴ效为负压。根据操作压力，Ⅰ效、Ⅱ效可选择标准的双法兰液位变送器，而Ⅲ效、Ⅳ效、Ⅴ效蒸发器，需选择专门为真空环境定制生产的双法兰液位变送器。
根据上述条件，各效蒸发罐液位测量所用双法兰液位变送器选型基本要求可参考表1。
表1 各效蒸发器液位测量所用双法兰液位变送器设计选型基本要求
以上设计安装方案，已在制盐、制糖、海绵钛产业中得到成功试用，充分明此方案可有效解决真空蒸发中因泡沫、结晶、真空、强腐蚀产生的液位测量难题。
其他建议
真空制盐，一般采用差压变送器配合孔板节流装置测量蒸汽、卤水和盐液流量。近年来，许多厂家应用电磁流量计测量盐液流量。但环境对碳钢法兰造成了严重的腐蚀，导致内衬PTFE发生变形损坏。因此，昌晖仪表建议选择的电磁流量计内衬PTFE材质，并要求法兰为316L材质。
