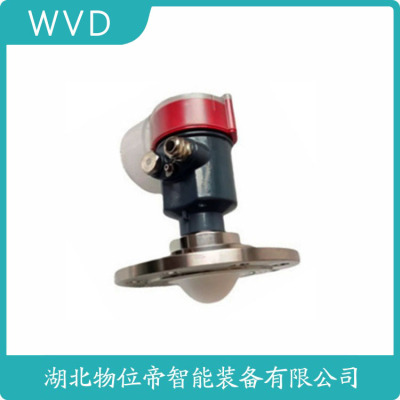

DT-RD809雷达物位计生产厂商
705型导波雷达液位变送器适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
产品简介:
D800系列雷达液位计
类 别
D801
D802
D803
应 用
过程条件简单，腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
适应各种存储容器或过程计量环境，液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围
20米
20米
35米
过 程 连 接
螺纹
法兰
法兰
过 程 温 度
-40-130℃
-40-150℃
-40-250℃
过 程 压 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 复 性
± 3mm
± 3mm
± 3mm
精 度
0.2s(根据具体使用情况而定)
电流信号:4…20mA
精度 :技术创新与发展趋势
79-81GHz频段提升角分辨率至0.5°，MIMO技术实现三维成像（精度±1mm）。太赫兹雷达（300GHz）适用于纳米粉体测量。AI算法自动优化参数，调试时间缩短90%。数字孪生技术虚拟校准，寿命预测准确率>95%。5G IIoT版本支持毫秒级刷新与云协同控制。
衷心感谢您选购本公司雷达液位计，烨立是生产导波雷达液位计厂家，而且导波雷达液位计价格优惠，量大从优！YLPS6系列传感器是的雷达式物位测量仪表，测量距离zui大70米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4-20mA模拟信号。
1、烨立YLPS60雷达液位计特点:
< 采用的非接触式测量
< 采用其稳定的材料制造
< 测量物体、固体介质的物位
< 可以测量介电常数＞1.8的介质
< 测量范围0…20m(可以扩展到35米)
< 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
< 4…20mA输出或数字型信号输出
< 分辨率1mm
< 不受噪音、蒸汽、粉尘、真空等工况影响
< 不受介质密度、粘稠度和温度的变化的影响
< 过程压力可达4MPa
< 过程温度可达250℃
基本参数
产品名称
智能高频雷达物位计
产品型号
YLPS系列
测量范围
6、10、15..70、80m
供电电源
DC24V（*标配）/ AC220V
输出信号
4-20mA（*标配）/ Hart通讯 / RS485 Modbus通讯
防爆等级
Exia IlC T6 Ga / Exd ia lIC T6 Gb
防护等级
IP67 / IP68
安装方式
螺纹 / 法兰
2、YLPS6系列智能雷达液位计仪表参数（*新款）:
（1）YLPS6805型技术参数:
应 用: 各种腐蚀的液体
测量范围: 10米
过程连接: 螺纹、法兰
介质温度: -40～130℃
过程压力: -0.1～0.3MPa
精 度: ±5mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（2）YLPS6806型技术参数:
应 用: 耐温、耐压、轻微腐蚀的液体
测量范围: 30米
过程连接: 螺纹、法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～4.0MPa
精 度: ±3mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（3）YLPS6807型技术参数:
应 用: 卫生型液体存储容器、强腐蚀性容器
测量范围: 20米
过程连接: 法兰
介质温度: -40～150℃
过程压力: -0.1～0.1MPa
精 度: ±3mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（4）YLPS6808型技术参数:
应 用:固体料、强粉尘、易结晶、 结露场合
测量范围: 70米
过程连接: 万向法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～0.1MPa
精 度: ±15mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（5）YLPS6809型技术参数:
应 用: 固体颗粒、粉料
测量范围: 液体 30米/ 固块 20米/ 固粉 15米
过程连接: 螺纹、法兰
介质温度: -40～250℃
过程压力: -0.1～4.0MPa (平板法兰)、-0.1～0.1MPa（万向法兰）
精 度: ±10mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（6）YLPS6810型技术参数:
应 用: 固体料、强粉尘、易结晶、 结露场合
测量范围 : 80米
过程连接: 万向法兰
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～0.1MPa
精 度: ±15mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
（7）YLPS6PB型技术参数:
应 用: 强腐蚀性液体，有搅拌工况可以用
测量范围 : 40米
过程连接: 法兰（小DN50）
介质温度: -40～130℃ / -40～250℃
过程压力: -0.1～1.6MPa
精 度: ±5mm
防护等级: IP67
频率范围: 26GHz
防爆等级: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线)/RS485/Mod bus
3、现场安装参考:

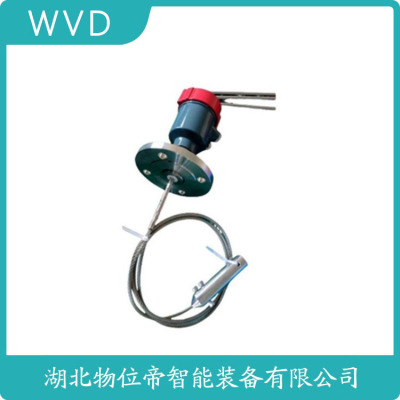

导波雷达液位计
关键字:导波雷达液位计,液位计
HJRD32导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。该仪器主要技术达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达液位计技术参数:
应 用:液体
测量范围:6米
过程连接:螺纹、法兰
过程温度:-40-250℃
过程压力:-0.1~2MPa
精 度:±3mm
频率范围: 100MHZ-1.8GHZ
防爆等级:Exib IIC T6 Gb
防护等级:IP67
信号输出:4—20mA/HART（两线）
导波雷达液位计特点说明:
特点:
1.可以测量介电常数大于等于1.4的介质。
2.一般用于测量粘度≤500cst而且不容易产生粘附的介质。
3.杆式雷达量程可以达到6米。
4.对蒸汽和泡沫有很强的抑制能力，测量不受影响。
5.对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量精度。
测量原理
产品是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比: D=C×T/2 其中 C 为光速
因空罐的距离 E 已知，则物位 L 为: L=E-D
输出
通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4－20mA输出。
测量范围:
F---- 测量范围
E---- 空罐距离
B---- 顶部盲区
K---- 探头到罐壁的距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
安装位置:
1.尽量远离出料口和进料口。
2.对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的。
3.建议安装在料仓直径的1/4处。
4.缆式探头或杆式探头离罐壁距离不小于30厘米。
5.探头底部距罐底大约30mm。
6.探头距罐内障碍物距离不小于200mm。
7.如果容器底部是锥型的，传感器可以安装
8.罐顶，这样可以一直测量到罐底。
导波雷达液位计安装图:
图一（安装指南）
图二（导波管）
导波雷达液位计选型表:
仪表型号 探头类型 量程 材质
HJRD32 杆式探头 6000mm 不锈钢
HJRD32-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD32-杆式探头
A 6mm
B 10mm
HJRD32-过程连接/材料
G G1½"A 螺纹/不锈钢
GA G1"A 螺纹/不锈钢
N 1½"NPT 螺纹/不锈钢
NA 1"NPT 螺纹/不锈钢
C 法兰 DN50 PN16 C 型
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 约定
HJRD32-密封温度
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
HJRD32-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD32-外壳/防护等级/天线防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD32-电缆接口
M M20*1.5
N ½"NPT
HJRD32-编程/显示
V 带
X 不带
HJRD32-量程（mm）
备注:
相关信息
DT-RD809雷达物位计生产厂商
RF2000系列导波雷达物位变送器是我公司与美国FOX仪表有限公司合作设计、制造的具有自主知识产权的导波雷达物位计，该产品经多年两地雷达液位专家的联合研究和开发。电 源:24VDC (12～30V)
输出信号:4～20mADC带HART通讯协议
负载电阻:≤650Ω
环境温度:-40～65℃
相对湿度:0～99%
大粘度:8000CP介电常数:εr≥1.4
重 复 性:≤2mm
诊断报警:低报3.6mA 高报:22mA
电气接口:标准1/2”NPT内螺纹
防护等级:IP67
阻尼时间: 0～30s可调
用户界面:3按键+LCD液晶显示
介质温度:常温≤120℃ 中温≤200℃ 高温≤520℃
公称压力:普通≤2.5MPa 中压≤10.0MPa 高压≤32.0MPa测量范围:同轴、杆式≤6.1m 缆式≤21m
精 度:同轴、杆式≤±0.1%FS 缆式≤±0.3%F
防爆等级:本安型:ExiaIICT1～T6 隔爆型:ExdIICT1～T6
导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。导波雷达液位计测量原理如图1所示。通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离:2D=Ct （1）
式中:C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流:
物料高度:L=E-D（2）
输出电流:Io=4+L×16/E （3）
式中:L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。测量液/液界面应注意以下几点:
（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。导波雷达液位计测量特性:
（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。导波雷达有的诊断功能，具有检测导波杆聚积物的能力。导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。雷达变送器接收导波杆的测量信号，然后对这些信号进行处理并提供稳定的输出信号。
嘉可仪表JK系列雷达液位计种类，主要有缆绳式导波雷达液位计、杆式导波雷达液位计、喇叭口天线型雷达液位计、防腐四氟型雷达液位计、水滴型天线雷达液位计、卫生型平板雷达液位计、PFA桶天线雷达液位计、水利雷达液位计、高温型雷达液位计、高频雷达液位计、调频波FMCW型雷达液位计等。
