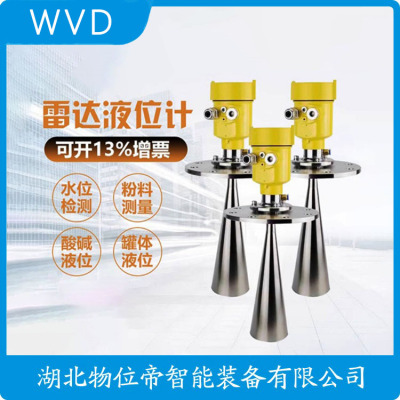

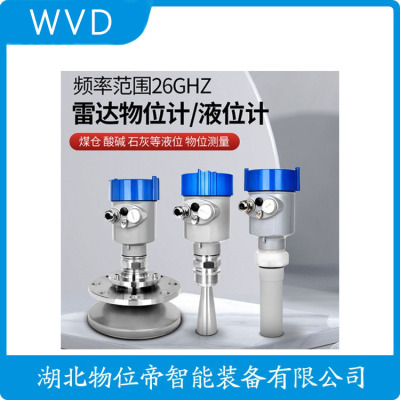

AVI-DRL01雷达物位计批发

AVI-DRL01雷达物位计批发 AVI-DRL01雷达物位计批发
  • AVI-DRL01雷达物位计批发
  • AVI-DRL01雷达物位计批发
  • 供应商:
    湖北物位帝智能装备有限公司
  • 价格:
    面议
  • 最小起订量:
    1件
  • 地址:
    湖北省武汉市洪山区青菱街道青菱大道青菱都市工业园联东U谷生态科技工业园
  • 手机:
    17720591218
  • 联系人:
    郭芬 (请说在中科商务网上看到)
  • 产品编号:
    223635210
  • 更新时间:
    2026-01-13
  • 发布者IP:
  • 产品介绍
  • 用户评价(0)
产品参数
  • 多样
  • 不限
  • 全国
产品优势
  • 湖北开物位帝能装备有限公司主要生产雷达物位计、雷达液位计、雷达料位计、传感器、防爆物位开关、射频导纳料位计、静电容液位计、、超声波液位计、磁翻板液位计、浮球液位开关、接近开关、光电开关、声光报警器、防爆接线盒、防爆按钮开关、防爆磁性开关、跑偏开关、拉绳开关、皮带防打滑开关、皮带纵向防撕裂开关、声光报警器、温度变送器、压力变送器、差压开关热电偶热电阻等产品

详细说明

  AVI-DRL01雷达物位计批发

  固体散料测量的技术突破

  低介电常数(ε<2)粉料测量是行业难题,80GHz雷达传感器通过增强发射功率(<20mW)和窄波束(<4°)提升信号反射率。某电厂粉煤灰仓实测显示,传统26GHz雷达回波强度仅-90dBm,而80GHz型号达-65dBm。粉尘环境需配备0.3MPa压缩空气吹扫装置,防止天线积灰。最新多目标识别算法可区分下落物料与料位面,动态测量误差控制在0.5%FS以内。料仓倾斜时,三维建模技术能自动补偿斜面导致的测量偏差。

  导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器,采用一次压铸成型的双室结构,带LCD显示,大多数情况下可以向任意方向旋转,便于现场观察。根据不同的环境条件选择相应表头材质,常规条件下可以选择聚氨酯涂层,沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种,即硬杆类,包括同轴、单杆和双杆三种;软缆类,包括单缆和双缆两种。

  导波雷达液位计配备不同的探头,以满足各种应用要求。硬杆类导波雷达液位计测量范围较小,制造商推荐可选范围一般在0~6m,而软缆类导波雷达液位计测量范围较大,制造商推荐可选范围通常在0~50m内,甚至可以达到80m,所以导波杆长度可根据测量要求,自由定制选择。

  硬杆类中的单杆式探头能量传输效率较低,外界干扰敏感,是受物体接近程度影响较大的探头,应避免靠近干扰物安装,如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。

  同轴式探头能量集中在小口径的金属管内,能量传输效率高,不受液面湍动的影响,抗干扰能力强,安装空间要求低,可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内,且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质,介电常数液体或界位测量,而在挂料和结晶的应用场合容易产生测量误差,因此不适用高黏度的、易挂料、易结垢的场合的物位测量,如重油型加工处理装置中的原料罐、地下污油罐等。

  软缆类中的单缆式探头底部配有重锤,主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比,增加为平行双探头,导波雷达液位计能量集中在两个探头之间,测量能力,抗干扰、抗黏附能力高于单探头,灵敏度低于同轴探头。

  雷达物位计是一种常用的物位仪表,具有测量、性能稳定、性高、维护简便、适用范围广等优点。智能雷达物位计,雷达液位计要想正常的发挥自己的功能,基本的安装方法是大家要掌握的。那么雷达物位计在哪些场合?现场安装都需要注意什么?就让青天仪表的工程师们为您详细解答,一起来学吧~

  雷达物位计的应用场合都有哪些?

  1、石化行业:如(采油厂)的原油、污油、污泥、污水(油田)的沉降罐、污水罐、钻探泥浆罐(液化气站)的液化天然气、冷凝水(储油库、生物柴油厂)的汽油、柴油、焦油、地沟油(复合肥厂)的尿素熔融液、氨水(化工厂)的各种化工产品、高温高压、高腐蚀性盐酸、有毒产品液氯、结晶产品苯酐。

  2、电力行业:如(电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、废气净化罐、灰库、油箱。

  3、水泥行业:如(水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储库。

  4、钢铁行业:如(炼钢厂)的铁石矿、石灰石生料、石灰石熟料、煤粉、原煤仓(铝厂)的炭粉、铝矿石、煤粉。

  5、煤炭行业:如(洗煤厂)原煤、精煤、煤渣、煤粉、含煤污水冶金行业等等..........

  智能雷达物位计详细资料:

  KK/RL106智能雷达物位计适用于各种过程条件复杂的容器、储罐、料仓等,且不受被测介质物理特性变化影响,外部测量,两线制技术,适用于防爆场合,非接触式与连续测量的脉冲型物位计大测量距离35m。科控致力于打的智能雷达物位计生产厂家,美安特仪表生产智能雷达物位计,科控自动化汇聚的智能雷达物位计生产研发团队,每款智能雷达物位计都是精益求精,只为给您的产品与服务,科控自动化致力于打造的智能雷达物位计生产厂家。

  智能雷达物位计订货需知:

  为了能的为您提供服务,请您根据您的实际情况,参照选型指南(未尽事项,请咨询),慎重选择适合您具体需求的产品。当您了解您的需求和我们产品的基本属性后,可根据设计要求和现场情况正确选用仪表并按完整的产品规格代码定货。按设计和使用要求未能选出适当的仪表时,请提出问题和要求,我们的人员将协助您选型或为您设计制造的产品,请至少提供下列资料:工作压力、工作温度、介质名称、量程等。

  AVI-DRL01雷达物位计批发

  雷达物位传感器的测量原理 雷达物位传感器基于时域反射(TDR)原理,通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速(3×10⁸m/s),1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示,80GHz传感器对ε=1.8的柴油测量误差仅±2mm,比超声波传感器精度提高5倍。相位干涉技术可识别0.1°的相位变化,将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号,能在-40~200℃环境稳定工作。

  德国VEGA导波雷达液位计

  雷达液位计属于通用型雷达液位计,它基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

  通过天线系统发射并接收能量很低的短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种的时间延伸方法可以确保短时间内稳定和高精度的测量。即使工况比较复杂的情况下,存在虚假回波,用*微处理技术和调试软件也可以准确的分析出物位的回波。天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成,精度可达到毫米级。

  德国VEGA导波雷达液位计

  智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。

  可更换杆12毫米的基本型式

  氨气应用同轴版21.3毫米

  同轴型21.3毫米单孔

  同轴型21.3毫米多孔

  同轴型42.2毫米多孔

  可交换杆8毫米

  可交换杆12毫米

  重力重交换电缆2毫米

  重力重交换电缆4毫米

  以中心重量为基准的可更换电缆2毫米

  以中心重量为基准的可更换电缆4毫米

  无重量可互换电缆4毫米

  可更换的PFA涂层电缆4毫米,无涂层

  系列:E+H质量流量计,E+H电磁流量计,E+H涡街流量计,E+H雷达液位计,ABB电磁流量计,科隆电磁流量计,横河电磁流量计,横河涡街流量计,艾默生质量流量计,,VEGA雷达液位计,VEGA导播雷达,罗斯蒙特3051压力变送器,横河EJA压力变送器,罗斯蒙特475手操器,

  国产系列:电磁流量计,涡街流量计,雷达液位计,超声波液位计,孔板流量计

  导波雷达液位计在工业生产中经常被用到,因其的性能被大众所接受,它有维护成本低、检测性能强、测量精度*、性高、使用年限长等优点。设备的所发射出的信号不受环境、大气等影响,所以可在多种介质中使用,比如高温、高压、蒸汽状态、挥发性气体、粉尘、真空环境等。

  多种条件下使用导波雷达液位计反馈上来的使用数据得出,可连续供电作业*度高,相比其他液位计不用经常人为维护。今天笔者要和大家分享的是如何在锅炉中使用导波雷达液位计,锅炉内高温、高压需要利用液位计测量内部的液位情况来其。利用导波雷达液位计可解决、读数准确、维护简单几种解决的问题。

  在某些锅炉上,每台锅炉安装至少需要安装两个相互独立的水位表,所以每台锅炉也需要配置两个导波雷达液位计。这样才可以符合锅炉运行的要求。导波雷达液位计需要利用石英管来观察炉中的液位变化,但连接管道和阀门需要打开,来提高检测*度。安装的时候需要探头、传感器的干燥清洁,如果发生污染不可以用湿毛巾擦拭,需用酒精去污。

  虽然许多城市还没有关于锅炉液位计的标准规定,但至少需要安装一个直观的液位计,并搭配安装观测的导波雷达液位计。如果是大型复杂的锅炉成套设备还需要重新设计规划导波雷达液位计,根据设计图来安装。

  一般情况下锅炉用的导波雷达液位计有这几种故障:

  2.探头、传感器故障,遇到这种情况就需要重新调整设备的高度,检测几组数据之后确定位置。

  3.天线等受污染或外力损坏。受污染的天线可以用酒精清洗。外力损坏的就需要更换配件,重新调试后使用。

  导波雷达液位计在检测液位时采用的是时域反射(TDR)原理,信号的传输介质是同轴电缆和导波杆,可以认为导波雷达液位计进行液位检测是基于传输线的特性的。以下简要介绍 TDR 的原理。

  同轴电缆和导波杆是比较常用的信号传输线,我们可以把它等效为理想的双导线传输线,由相同的很多小的部分组成,每个小的部分又由很多的电阻 R、电容C、电感 L 和电导 G 等元件一起组成,并且同轴电缆和同轴导波杆的特性阻抗在每处都是一样的。

  同轴电缆等效传输线原理图如图 2-1 所示。

  图 2-1 同轴电缆等效传输线原理图

  由上图知道,如果同轴电缆与其他介质相接触,由于介电常数(这里用rε 来表示)是不同的,会使相接触部分的等效阻抗发生一定变化。当同轴电缆的某一端发射出脉冲信号时,脉冲信号会沿电缆进行传输。如果传输中没有与其他介质的接触时,那么对应的负载阻抗和电缆的特征阻抗相等,那么脉冲会被吸收因此没有回波信号产生;如果发生与其他介质的接触时,那么对应的负载阻抗就会发生变化,使之和特征阻抗不相等,就会产生回波信号。

  这里定义一个反射系数为 ρ ,它是反射信号与发射信号的幅度的比值,我们用它来用来表示负载阻抗和特性阻抗的关系。

  其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:1.当同轴电缆传输正常时,那么t cZ =Z

  , ρ =0 ,发射脉冲会被吸收,没有回其中:tZ 表示任意一点的阻抗,cZ 表示特性阻抗。因此,在各种情况时阻抗和反射系数的不同如下所示:

  1.当同轴电缆传输正常时,那么t cZ =Z , ρ =0 ,发射脉冲会被吸收,没有回

  图 2-2 断路回波信号示意图

  3.当同轴电缆传输短路(即为与其他介质接触时)时,那么tZ =0 , ρ = −1,同样产生全反射,但是短路回波信号和发射信号具有相反的性,短路回波示意图如图 2-3 所示。

  图 2-3 短路回波信号示意图

  当脉冲信号在导波杆上传输时,如果碰上其他介质就会使该点的阻抗变化,从而反射系数也会发生变化,会产生回波信号。我们可以进一步计算发射脉冲和回波脉冲的时间差就能计算出发射电路到该介质接触点的距离。

  导波雷达测量系统原理:

  导波雷达液位计就是时域反射原理来进行测量的,测量过程我们分为信号传播和整个测量系统来作介绍。

  导波雷达信号传播示意图如图2-4所示。

  在机械机构上,仪表的表头内部的收发电路会通过同轴射频接插件和同轴电缆相连。同轴电缆的另一端将会在法兰的位置与同轴导波杆连接。导波杆则是直接插入到罐体的介质内,导波杆的末端与罐底底部则是有一段距离的。

  根据左图可以看到,电路板输出的脉冲信号会通过同轴电缆,再在同轴导波杆上进行传播。由2.1节的介绍,在同轴电缆和导波杆的连接处会首先发生断路,进而一部分信号会产生一个顶部回波信号,但是仍有一部分信号还会继续沿导波杆传播。当信号与被测液体表面接触时,其阻抗特性会发生变化,其一部分也会被反射,会再产生一个真正的液位回波信号。也会有另外一部分信号仍然会继续向下传播,终会损耗在不断发射中。液位计可以判断出液位回波和顶部回波之间的时间差,根据这个时间差,我们用单片机进行计算就可以得到液位的高度。

  根据右图所示,在罐体为空的时候,没有液位就不会发生液位回波信号,但是仍然会有顶部回波信号,而且在导波杆的底部会断路而产生一个的底部回波信号‘。

  假如罐体内有两种不同的介质,由于密度不同这两种介质会分别存在于液体的上部和下部。如果这两种介质的介电常数大不相同,那么就可以通过回波的不同来判断两种介质的分界面,进而也可以得出这两种介质的不同高度。由于脉冲信号是通过导波杆传播,导波杆上的空气、气态的凝结不会影响性能,因此可以长时间测量低介电常数的产品。一般情况下被测液体的介电常数越大回波信号也就越强,也就更容易检测出液位,比如水比丁烷更容易测量。

  假设电磁信号在介质中传输无损耗,则信号在其中的传播速度可以表示为:

  其中:c为电磁波在真空中的传播速度(3x10八立方米m/s)。

  Y为介质的相对介电常数,

  从为同轴电缆的相对磁导率(大多数液体其近似等于l}o

  我们可以得到:

  若电磁波在同轴导波杆上的传播距离为L,那么回波信号的传播时间为:根据这个实际传播速度结合时间就可以计算出液位[[19]。因此,的深度:

  L可以表示为液位因罐体高度为H,后得到的液位高度为:

  h=H一L导波雷达测量系统示意图如图2-5所示。

  图中为整个导波雷达测量系统,导波雷达液位计发送的是窄脉冲信号,对刚性杆大测量范围为6.1 m,柔性杆为大范围则为30m。在实际测量中,在量程的上部和下部都会存在一段死区,分别为上部死区和下部死区,其长度分别为Lz和L,,这两个死区的特性是非线性的,所以造成测量误差会偏大。我们把上部死区的低点定义为上参考点,用它来代表液位的满点(高可测点)和20mA输出电流。下部死区的高点则定义为下参考点,用它来代表液位的零点(低可测。

  点)和4mA输出电流。在导波杆末端到罐底的距离为L。

  由此,在实际应用时,液位的计算需要考虑到上部死区和下部死区的因素。在液位显示时需要加上杆末端距离罐底的距离L。和下部死区的高度L1 [21] o

  一般液位测量时只需要测量一定范围内的高度,即有效量程为两个死区之间的高度,也叫线性区。

  在罐体内实际显示的液位高度(即以下参考点作为零点)为:

  hD = h一L。一L, 这里L+L、是液位的整体迁移量。

  本章主要是对导波雷达液位计进行了理论分析,首先介绍了导波雷达液位计测量所需要的时域反射原理,接着详细讲述了导波雷达测量系统的原理,后则概括了本课题所设计的导波雷达液位计所要实现的功能和特点。

  洞察 智控未来:YF-LDYW-V1系列物液位计

  在工业过程控制领域,物位测量的度与稳定性直接影响生产与效率。YF-LDYW-V1系列雷达物凭借其非接触式智能测量技术,为液体液位与固体料位监测提供了高性的解决方案,成为替代高端仪表的国产化标杆产品。

  革新测量原理:时域反射技术(TDR)该系列基于时域反射原理,通过发射毫米波电磁脉冲(光速传播)沿钢缆或探棒传输。当抵达介质表面时,部分能量被反射回接收装置。仪表计算脉冲往返时间差,结合光速常数,实时解算高度,实现全量程无接触测量。

  核心技术优势

  高精度抗干扰±3%测距精度,分辨率达0.001m(1mm)。采用算法智能识别虚假信号,过滤蒸汽、粉尘、泡沫等复杂工况干扰,数据真实。端工况适配支持-200℃至800℃超宽温域,耐受400bar高压,兼容真空环境(介电常数>1.2),适用于原油、挥发性液体、高温熔融物及粉煤、原煤等固体。工业级稳定设计高稳定性元器件,电源模块防护全输入/输出线路防雷抗短路IP65防护等级,0-100%湿度环境无忧运行智能化运维TFT彩屏实时显示数据,遥控器远程操作4~20mA/RS485双模输出,支持数据自动上传至云端平台双路报警继电器增强管控

  应用场景全覆盖

  介质类型

  典型应用场景

  液体

  储油罐、化工反应釜、污水处理池

  高粘稠浆料

  泥浆仓、食品加工罐

  固体颗粒/粉末

  煤仓、水泥料仓、谷物储仓

  环境

  真空干燥设备、高温熔炉

  安装便捷 低耗耐用

  灵活安装方式:顶部/侧面/旁通管/导波管安装功耗设计(0.5W),DC12-24V宽电压供电结构轻量化,维护成本近乎为零

  技术参数概要

  量程:0-5/10/15/25m(大可扩展至70m)供电:DC12-24V环境适应性:-20℃~+60℃(仪表本体)通讯:4~20mA / RS485防护:IP65

  YF-LDYW-V1系列以毫米波雷达技术为核心,融合智能算法与工业级硬件设计,重新定义非接触物位测量的精度边界。无论是炼油厂的高危储罐,还是食品厂的卫生级容器,亦或是矿区的粉尘料仓,它提供持续稳定的数据,助力企业实现精细化、智能化生产管控。
