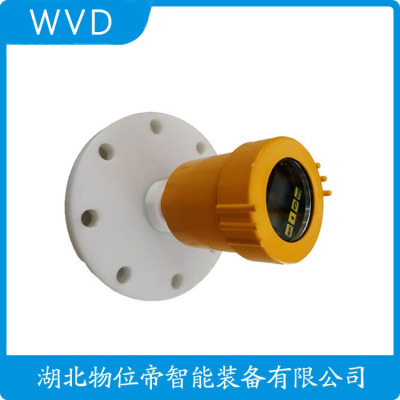

PWRD81-FAIDFB2LMV雷达液位计生产厂商
雷达物位传感器的测量原理
雷达物位传感器基于时域反射（TDR）原理，通过发射26GHz或80GHz高频电磁波并计算回波时间差实现物位测量。电磁波在空气中传播速度接近光速（3×10⁸m/s），1ns的时间分辨率对应15cm的测量精度。某石化储罐实测显示，80GHz传感器对ε=1.8的柴油测量误差仅±2mm，比超声波传感器精度提高5倍。最新相位干涉技术可识别0.1°的相位变化，将分辨率提升至0.1mm级。传感器通常采用FFT算法处理回波信号，能在-40～200℃环境稳定工作。
导波雷达液位计是一种智能型液位计，由于其设计合理、适应性强、被广泛应用于炼油、化工、医疗等行业。这种液位计有多种形式，主要分为导波探杆、缆绳式两种。导波雷达液位计广泛适用于石油、化工、水处理、等行业的物位测量，具有、精度高、寿命长、稳定、安装维护方便等特点。
应用:高温环境测量块料或颗粒
测量范围:30米
过程连接:法兰
介质温度:-40～500℃
过程压力:常压
精 度:±5mm
重 复 性:±2mm
频率范围:26GHz
防爆等级:Exd ⅡC T4 Gb
防护等级:IP67
信号输出:4~20mA/HART( 两线/四线 )/RS485/Modbus
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
■RBRD19 物位计选型
安装
< 安装前的准备
请注意以下事项，以确保仪表能正确安装:
请预留的安装空间。
请避免强烈震动的安装场合。
为确保、便利及地安装本仪表，请遵循以下安装指导!
< 安装指导
< 典型的错误安装:
不能安装在入料口的上方。同时注意:室外安装时应采取遮阳、防雨措施，以延长仪表的使用寿命
注:① 正确 ② 错误
仪表不能安装在拱形罐顶中间，除了产生间接回波，还会受到多次回波的影响。
多次回波可能比真正回波的信号幅度还大，因为顶部可以集中多个回波。所以不能安装在中心位置。
注:① 正确 ② 错误
当罐中有障碍物影响测量时，要加装反射板才能正常测量。
注:① 正确 ② 错误
导波管中测量
发射的微波波束所辐射区域内有障碍物，如:人梯、限位开关，加热设备、支架等会造成干扰，导致测量错误。若受影响需要加导波管进行测量。
接管高度要求:天线伸入到罐里至少10mm的距离
电气连接
< 供电电压
(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个栅。
(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。
< 连接电缆的安装
一般介绍 电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UＦ；1500V)。采用尽量低电阻的接地。（注:如果仪表用于防爆区域，由于电位输出，对不能采用两端接地）。
接线方式
< 指导
的电气连接工作在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和的规程要求。对仪表电气部件的操作都由经过培训的人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。
< 防护等级
本仪表满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图:
如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②
6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
< 调试方法
RBRD10 系列有三种调试方法:
1．显示／按键
2．上位机调试
3．HART手持编程器
< 显示/按键
通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以清楚地读出测量值。
显示／按键
①液晶显示
②按键
③接线端子
< 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X
③ HART适配器
④ 250欧姆电阻
< HART手持编程器编程 RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
本文旨在通过实践来探讨电厂低压给水加热器上液位的测量，并解析了加热器结构及其采用各种不同液位测量仪表的历程和工况特点，论述了导波雷达液位计在低压给水加热器上的使用优势，藉此给电力行业热工人士提供一些有价值的参考。
给水加热器的结构与功能
给水加热器是一种利用汽轮机抽汽加热给水，以提高热效率的加热设备，是电厂回热系统的重要辅机之一。加热器的工作原理是利用汽轮机做过功的乏汽加热凝结水和给水，而不是直接将乏汽排入凝汽器，以充分利用乏汽的焓，降低冷源损失，同时减弱锅炉受热面的热应力。
加热器按汽水传热方式的不同，可分为表面式和混合式。目前，在火力发电厂中除了除氧器采用混合式加热外，其余高低压加热器均采用表面式加热。按照水侧的布置方式和流动方向的不同，表面式加热器又分为立式和卧式。
表面式给水加热器的特点，是加热工质（汽轮机的抽汽）与被加热工质（锅炉给水）相互不混合，通过管壁来传递热量。传热管内是给水，传热管外是蒸汽。蒸汽在加热器里放出热量并凝结成疏水，由疏水口排出。由于加热蒸汽通常都具有一定的过热度，为使给水温度达到所期望的值，同时加热面积尽可能的少，可设置一个过热蒸汽冷却段，以充分利用抽汽的过热度。蒸汽由汽相变为饱和水，同时放出汽化潜热的过程是在凝结段里完成的。凝结段是给水加热器的主要换热区段，管内给水大部分的焓升是由这一区段提供的。因此，具有凝结段的加热器是电厂用给水加热器的基本型式。
加热器中液位测量的重要性
加热蒸汽和被加热的水之间是通过金属表面来传递热量的。由于传热热阻的存在，给水不可能被加热到蒸汽压力下的饱和温度，不可避免地存在着一个端差。因此，给水端差（TTD = Terminal Temperature Difference）和疏水端差（DCA = Drain Cooler Approach temperature difference）是加热器的两个主要。给水端差和疏水端差的设置，直接影响到机组的率和运行的性。给水端差又称为上端差，是加压器蒸汽压力下的饱和温度与出口给水温度之差。疏水端差又称下端差，是离开加热器汽侧的疏水温度与进入水侧的给水温度之差。
图1 卧式表面式给水加热器结构实物
合理的给水端差的设置，能够有效提高热交换效率，是成本控制及盈利能力的重要组成部分。在实际运行中，给水端差增大的原因有:加热器的抽汽压力和抽汽量不稳定；加热器受热面结垢使传热恶化，增大了传热管内外温差；加热器内积聚了空气，不凝结的空气附在传热管表面形成空气层，妨碍了蒸汽的凝结放热，增大了传热热阻；凝结水或给水的部分或不经过加热器，而是从加热器旁路通过；凝结水位过高，淹没了一部分传热管，使传热面积减少。而给水端差过小，纵然可以提高热交换效率，但加热器长期处于过热状态，会大缩短使用寿命。由此可见，在日常操作中，维持合理的加热器凝结水位高度，从而找到热交换效率和设备寿命之间的平衡点，成为热工控制的首要任务。
加热器中液位测量的发展历程
给水加热器中存在高温、高压及大量蒸汽，恶劣条件使之成为测量的难点。给水加热器的水位检测历经了几个发展阶段，从初的磁翻板液位计、浮筒液位计、直到今天比较常用的差压变送器和导波雷达液位计。
磁翻板液位计又称就地水位计，是为传统的一种水位测量方式，至今仍然是加热器的标准配置。磁翻板液位计利用浮力原理，根据加热器的设计温度、压力及水的密度，制造出满足工况条件的浮子。浮子装在和加热器相连的筒体中，筒体中的水位和加热器中的水位等高，而筒体内浮子漂浮在水面上，即代表水位的高度。浮子内的永磁铁通过磁耦合作用引起筒体外的小磁板翻转，通过小磁板两面颜的不同，来就地读取加热器中的水位高度。磁翻板液位计是一种稳定的测量技术，但它存在两大缺陷。一是测量精度不高。因为加热器中的温度和压力的变化，凝结水的密度也发生变化，根据阿基米德浮力定律f浮=ρgV，当凝结水密度变化时，浮子浸没在水中的体积也发生变化，因此浮子淹没高度的变化会影响到测量精度。二是就地水位计在初的时候没有远传信号。
浮筒液位计是上世纪80年代至本世纪初常用的加热器水位测量方式。因为浮筒液位计集成有信号转换器，所以能够提供远传信号。但是浮筒液位计也是基于浮力的原理，因此同样面临着测量精度差的问题。此外，浮筒液位计多数采用扭力管式测量原理，表头笨重且需要周期性的标定，给使用和维护带来了诸多不便。
图2 导波雷达液位计工作原理
随着差压变送器技术的发展和产品性价比的提升，差压变送器配合平衡容器成为本世纪以来较为常用的加热器水位测量方式。但无论是采用双室平衡容器，还是采用单室平衡容器，对于测点位置的选取和安装都有较高的要求。因为，低加汽测可能工作在负压工况下，所以测量值波动大，影响到生产人员的正确操。此外，差压变送器的测量原理是:ΔP=ρgh,为达到地测量，需要对密度、温度及压力进行补偿。
导波雷达液位计采用的是时域反射原理（TDR原理，Time Domain Reflectometry）。导波雷达的工作原理，是由表头高频脉冲发生器产生电磁脉冲波信号，该信号沿着导波杆（探杆）向下传送，当遇到比此前传导介质（如空气或蒸汽）介电常数大的液体表面时产生反射信号，用超高速计时电路测量出脉冲波信号从发射到接收的传导时间。传导时间与电磁脉冲波速度乘积的一半，即代表被测介质表面到导波雷达液位计过程连接处的距离；通过给定的容器高度减去距离，计算得出液位的高度，从而达到对液位的测量。
导波雷达液位计的测量原理及优点
时域反射理论模型早在1939年就已建立，初用于电信业查找电缆断点。上世纪90年代中后期，部分液位计厂家致力于将TDR技术应用于工业仪表，称之为导波雷达液位计。导波雷达液位计问世后，随即成为物位测量的一大利器。导波雷达液位计的测量结果和被测介质的温度、压力、密度、粘度、电导率和介电常数无关，可以用于测量液体、浆料和固体，也可以测出物位或某些工况下的液体界面。因此，当导波雷达液位计满足设计温度、压力、量程、精度、材质及安装位置的要求时，是一种理想的物位测量仪表，几乎可以取代大多数物位计。当然，导波雷达液位计也同样面临着一些使用的限性，如其典型精度为±3mm、对温度和压力耐受的限、当介质粘度高时在探杆上形成挂料、固体介质容易磨损并拉断探杆，以及容器内的搅拌影响探杆的安装等。
做为一种探杆和被测介质相接触的接触式物位测量仪表，导波雷达液位计的选型重点集中于探杆形式。为此，各导波雷达液位计厂家研发生产出不同的探杆形式，以满足各种工况的要求。如笔者所使用过的美国Magnetrol品牌的导波雷达液位计，就有多达22种探杆形式可供选择。
图3 单杆探杆信号轨迹图、通州探杆信号轨迹图、同轴探杆实物图、通州探杆实物剖面图
那么，如何选用合适的探杆形式呢？首先，需要考虑探杆对温度和压力的耐受。其次，需要考虑电磁脉冲信号在探杆上传播的轨迹。
单式探杆（单杆、单缆）上信号轨迹呈逐步发散的状态。在信号的轨迹范围内，可能会产生干扰信号影响到液位的测量。典型的干扰信号有安装管嘴，以及容器内的焊缝、焊渣和结构件等。同轴探杆的信号则集中在同轴探杆内。同轴探杆的结构是中间有一根实心金属杆（通常直径为8mm），电磁脉冲信号在金属杆上传播；其外侧是一根金属套管（通常直径为22mm），金属套管作为金属杆的屏蔽层，起到屏蔽外部的干扰信号及集中信号的作用，以提高信号的灵敏度，便于测量介电常数较低的介质。因此，采用同轴探杆可以不用考虑安装位置及容器内结构对测量带来的影响，是理想的一种探杆形式。同轴探杆的限在于，其量程受限，通常为6m左右，以及高粘度介质所形成的“搭桥”现象。
那么是不是说使用导波雷达液位计测量低压加热器液位，只需考虑到以上两点就了呢？实际上，还需要结合电厂低压加热器实际工况中存在大量蒸汽的特点。一是要考虑蒸汽的侵蚀作用对于探杆和表头之间密封部分的材质选择和制作工艺的考验。见图3红圆圈部分。依据笔者经验，选择应用业绩多、历经实践考验的品牌是产品的有效保障。二是需要考虑蒸汽工况下，电磁脉冲信号的传播在蒸汽中被衰减的情况。通常，导波雷达的测量原理可用以下公式来表示:
L=D – C0.t/2
L=液位高度
D=容器高度
C0=真空中的光速
t=发射信号和反射信号的时间间隔
在蒸气工况中，实际的液位以 L真来表示，实际的信号传播速度用C真来表示；仪表测量出的液位以L测来表示，那么:
L真=D – C真.t/2
L测=D – C0.t/2
因为C真L测。依据导波雷达液位测量值来控制凝结水的高度，所造成的实际影响是凝结水位过高，致使低压加热器内部分传热管被淹没在凝结水下，热交换效率下降，给水端差增大。
图4 7×S蒸汽探杆结构剖面图
通过实际的观察数据和相关的文献资料信息，在低压加热器的工况条件下，C真和C0之间的差异在2%~5%之间。因为C真受到蒸汽温度、压力的影响而不断变化，所以仅从改变仪表系数的方面来进行C真的修正，还是不能很好满足对测量准确度的要求。
对于C真进行实时的补偿，是导波雷达在蒸汽工况下能完成准确测量的先决条件。笔者所使用的Mangetrol导波雷达液位计采用了专利的蒸汽探杆，用于实时的C真补偿，其补偿的工作原理如下:
在蒸气探杆中，距离表头下方125mm处安装有一个蒸汽目标(Steam Target)，表头每秒会发送一个询问信号，该询问信号到蒸汽目标后被发射回表头的时间t问询被测量。此时，电磁脉冲信号在当前工况下的速度C真可以用以下公式准确计算出来:
C真=d/t问询，其中，d=125mm
获得C真后，导波雷达将以此值来进行真实液位值的计算，从而达到实时补偿的目的。
小结
综上所述，Magnetrol专利的蒸汽探杆，集成了同轴式、良好的蒸汽隔密封及实时蒸汽补偿的优势。同时，Magnetrol致力于同轴探杆的大规模推广，具有同轴探杆生产的规模优势，给电力行业用户带来了高性价比的产品。此外，Magnetrol专利的AURORA系列液位计，将磁翻板和导波雷达液位计集成为一体，提供了重要应用场合的现场和远传测量，减少了过程接口数量，避免了潜在泄露点，提高了使用维护的便利性。
PWRD81-FAIDFB2LMV雷达液位计生产厂商
导波式雷达液位计采用了100MHz～1.8GHz的发射频率，不锈钢包四氟杆式探头，安装方式四氟翻边法兰。测量对象为腐蚀性液体，大量程为四氟杆6米、四氟杆25米。
导波式雷达液位计是我公司生产的采用微波技术来检测料位的高科技产品，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用世界上先*的大规模集成电路，将雷达原理、数字信号处理技术和傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
一、工作原理:
导波雷达液位计发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
二、主要特点:
导波雷达液位计具有低维护，高性能、高精度、高性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有*的*性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
三、技术参数:
1.测量对象:腐蚀性液体
2.测量范围: 杆式6m、缆式25米；
3.过程连接:法兰DN50，DN80，DN100，DN150；
4.介质温度:-40～120℃；
5.过程压力: -0.1～2.0MPa；
6.工作频率: 100MHz～1.8GHz；
7.测量精度: ±10mm；
8.分辨率: 1mm；
9.采样: 回波采样54次/s；
10.输出电流信号:4～20mA+ HART通讯协议；
11.电源: 24VDC(±10%)纹波电压:1Vpp；
12.耗电量: max22.5mA ；
13.外壳防护等级:IP68；
14.防爆等级:EXiaIICT6 ；
15.两线制接线:仪表供电和信号输出共用一根两芯电缆；
16.电缆入口:M20×1.5(电缆直径5～9mm)。
进入炼油厂的原油虽然在之前的开采、集输过程中已经经过多次脱水，但仍有0.3%的含水量，因此炼油厂储运车间罐区的日常工作中，原油脱水仍是一项重要工作，而油水界位的准确测量则是原油充分脱水的关键。
现场工艺和工况介绍
本案例的现场是3座300m³的立式沉降罐，高度8900mm，操作温度为20~50℃，常压。原油储罐中经一次脱水后的含油污水输送到这3座立式沉降罐进行二次脱水。含油污水需在沉降罐静止24小时，依靠自然沉降机理将介质中的油水进行分离。，根据油水界位的指示，完成充分脱水后的原油被再次输送回原油储罐。
在沉降罐二次脱水的整个生产过程中，如果油层和乳化层厚，会造成导波雷达液位计信号大幅衰减。另外，由于冬季罐内外温差大，还会导致天线上形成结露、甚至结霜。因此，该工况对导波雷达的油水界位测量提出了很高的挑战。
原油储罐排水除油操作画面
VEGA解决方案
客户根据现场工况综合考量后，决定使用VEGAFLEX 81导波雷达液位计来进行测量:配置2mm缆式天线，方便运输，并通过底部配重或固定的方式减轻天线摆动，适合大中型储罐和料流冲击较大的工况；测量精度高，仅为±2mm；具有两路4...20mA电流输出，可同时输出液位和界位信号。
VEGAFLEX 81导波雷达
同时，现场配备了VEGADIS 81罐旁显示仪，方便巡检和维护。该显示仪操作界面友好，设置简单，还可以显示清晰的回波曲线。
VEGADIS 81罐旁显示仪
功能强大的VEGA导波雷达液位计
01 信号强劲，电磁波在传输过程中要克服天线结露或结霜、原油层、乳化层等多个因素的影响，但VEGAFLEX 81由于信号强劲，可以保持液位和界位信号稳定、。
02 导波雷达VEGAFLEX 81基于脉冲波的测量原理，因此不受测量介质密度变化的影响。
03 导波雷达VEGAFLEX 81无需带料调试，调试简单。
04 多种信号输出方式，可以提供两路4...20mA电流信号，一台表可以同时测量和输出液位和界位信号。
05 每次液位放空后，导波雷达自动开启虚假信号抑制功能，减少粘附对测量的影响。
使用效果
通过与工艺生产部门的密切沟通，操作人员配合我们完成液位和界位的标定，使导波雷达的性能与现场工况结合。
如上图所示，VEGAFLEX 81液位和界位信号清晰，测量准确，而且自2021年投运以来，运行一直稳定、，了客户的信任和赞许。
物位计是一种用于测量物料、液体或颗粒物在容器或管道内的高度和位置的设备。它使用在介质中传播并反射来测量距离并确定物料/液面的位置。
选型时，需要考虑以下因素:测量要求的精度、环境温度和压力、安装条件、性要求以及市场价格等。
雷达物位计是一种利用微波技术进行测量的物位测量仪表，能够准确实时地检测工业生产过程中各种物料在罐内的体位（物位），且适用范围广泛。应用广泛于化工、电力、制、造纸、钢铁、水泥、石油、化肥等行业。
选型时需考虑测量范围，接口形式，工作原理，材质选择，维护保养等因素。同时应考虑到施工方案，确保安装位置及姿态与要求相符并满足其它技术条件。
PWRD81-FAIDFB2LMV雷达液位计生产厂商
导波雷达液位计主要由雷达变送器、过程密封件和导波杆三部分组成。表头内部安装雷达变送器，采用一次压铸成型的双室结构，带LCD显示，大多数情况下可以向任意方向旋转，便于现场观察。根据不同的环境条件选择相应表头材质，常规条件下可以选择聚氨酯涂层，沿海地区可以考虑316ss等耐腐蚀性不锈钢。导波杆共分为两 类五种，即硬杆类，包括同轴、单杆和双杆三种;软缆类，包括单缆和双缆两种。
导波雷达液位计配备不同的探头，以满足各种应用要求。硬杆类导波雷达液位计测量范围较小，制造商推荐可选范围一般在0~6m，而软缆类导波雷达液位计测量范围较大，制造商推荐可选范围通常在0~50m内，甚至可以达到80m，所以导波杆长度可根据测量要求，自由定制选择。
硬杆类中的单杆式探头能量传输效率较低，外界干扰敏感，是受物体接近程度影响较大的探头，应避免靠近干扰物安装，如设备内壁或容器内构件等。适合测量小量程的液体和粉末状或小颗粒固体料位。
同轴式探头能量集中在小口径的金属管内，能量传输效率高，不受液面湍动的影响，抗干扰能力强，安装空间要求低，可以近容器内金属构件安装或者与其他物位仪表装在同一旁通管内，且不会相互影响。其结构特点决定了其更适用于低黏度的清洁介质，介电常数液体或界位测量，而在挂料和结晶的应用场合容易产生测量误差，因此不适用高黏度的、易挂料、易结垢的场合的物位测量，如重油型加工处理装置中的原料罐、地下污油罐等。
软缆类中的单缆式探头底部配有重锤，主要用于测量大量程的液体和固体料位。硬杆类型中的双杆、软缆类型中的双缆与单杆、单缆相比，增加为平行双探头，导波雷达液位计能量集中在两个探头之间，测量能力，抗干扰、抗黏附能力高于单探头，灵敏度低于同轴探头。
德国E+H导波雷达液位计FMP52
FMP51 带涂层的探杆，适用于腐蚀性的介质的液位测量
应用
• FMP51 - Premium 仪表，用于液位测量和界面测量
• FMP52 - Premium 仪表，带涂层探头，用于腐蚀性液体的测量。接液部件采用
认和 USP Cl. VI 认材料
• FMP54 - Premium 仪表，主要用于高温和高压应用场合中的液体测量
• 较大量程:45 m (148 ft)
•
过程连接:3/4"螺纹，或法兰
•
温度范围:–196…+450 °C (–321…+842 °F)
•
压力范围:–1…400 bar (–14.5~5 800 psi)
•
提供下列系统集成接口:
– 4...20 mA HART (模拟量信号)
– PROFIBUS PA (Profile 3.02)
–
基金会现场总线(FF)
•
可以进行限位监控(低限(MIN)、高限(MAX)、量程范围内)，具有 SIL 2 (单台仪
表测量)或 SIL 3 (同构冗余测量)等级，
通过 TÜV 认，符合 IEC 61508 标
准
优势
•
测量:
–
存在波动液面和泡沫液面时
–
介质类型改变时
–
存在粉尘的应用场合中(仅适用于 FMP54)
•
适用范围广
•
内置数据储存单元
•
工厂预标定探头长度
•
全中文显示的直观菜单引导式操作方法
•
便捷地集成至控制系统或资产管理系统中
• 准确的仪表诊断和过程诊断，有助于发现问题
•
防爆认:ATEX、IEC Ex、CSA、FM、NEPSI
压力设备指令(PED) (仅适用于 FMP54)
3A 认(仅适用于 FMP52)
